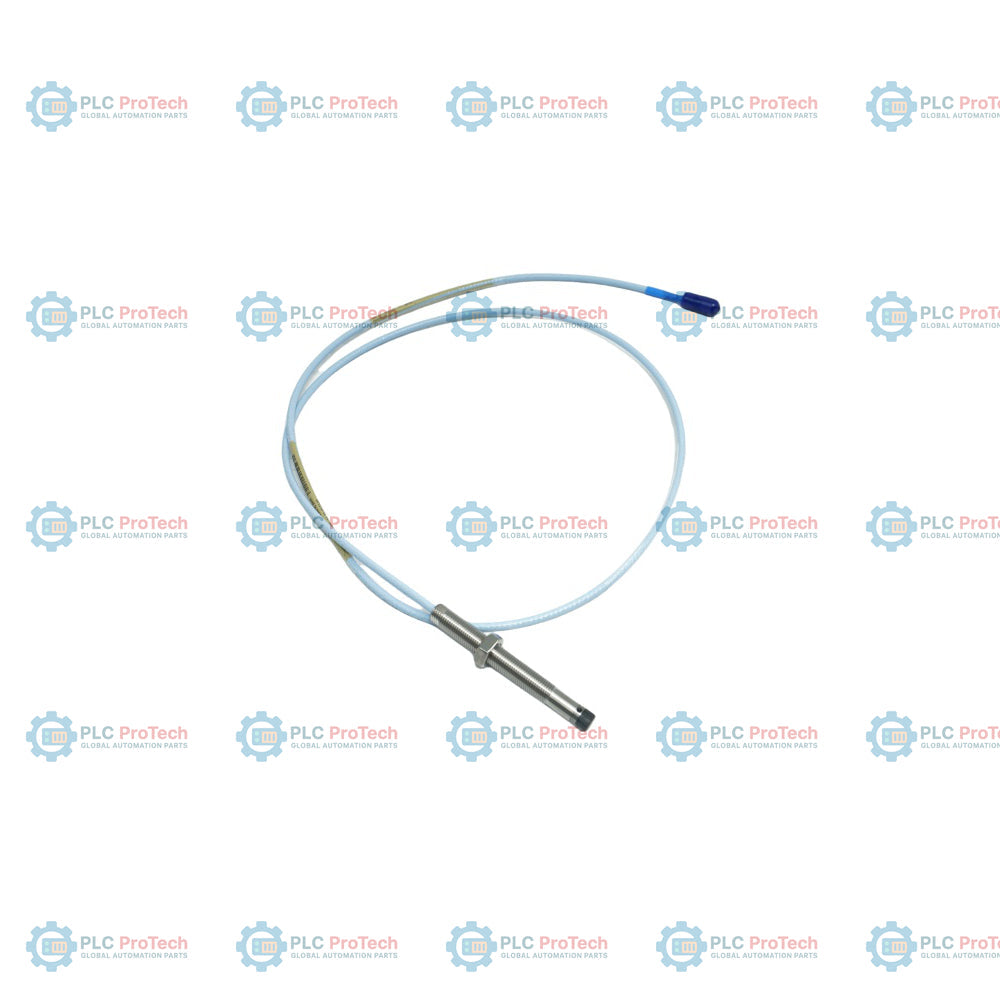

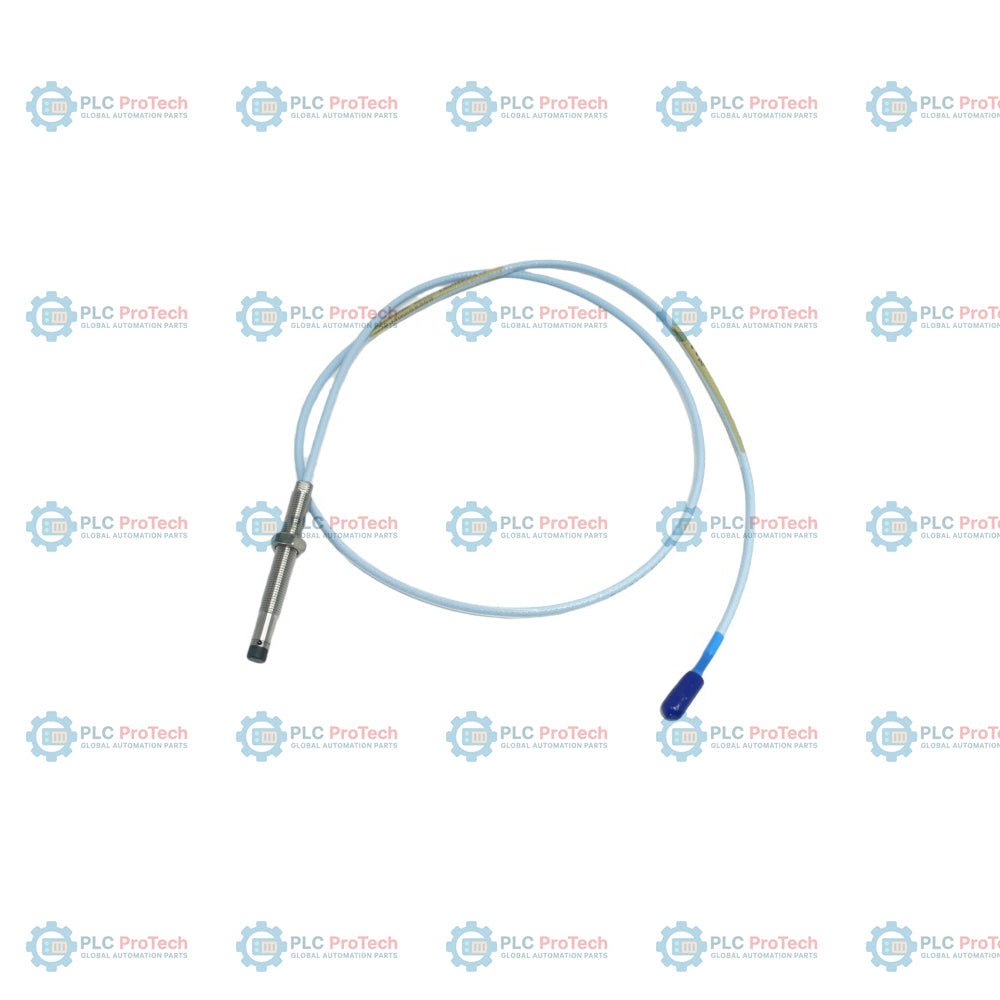

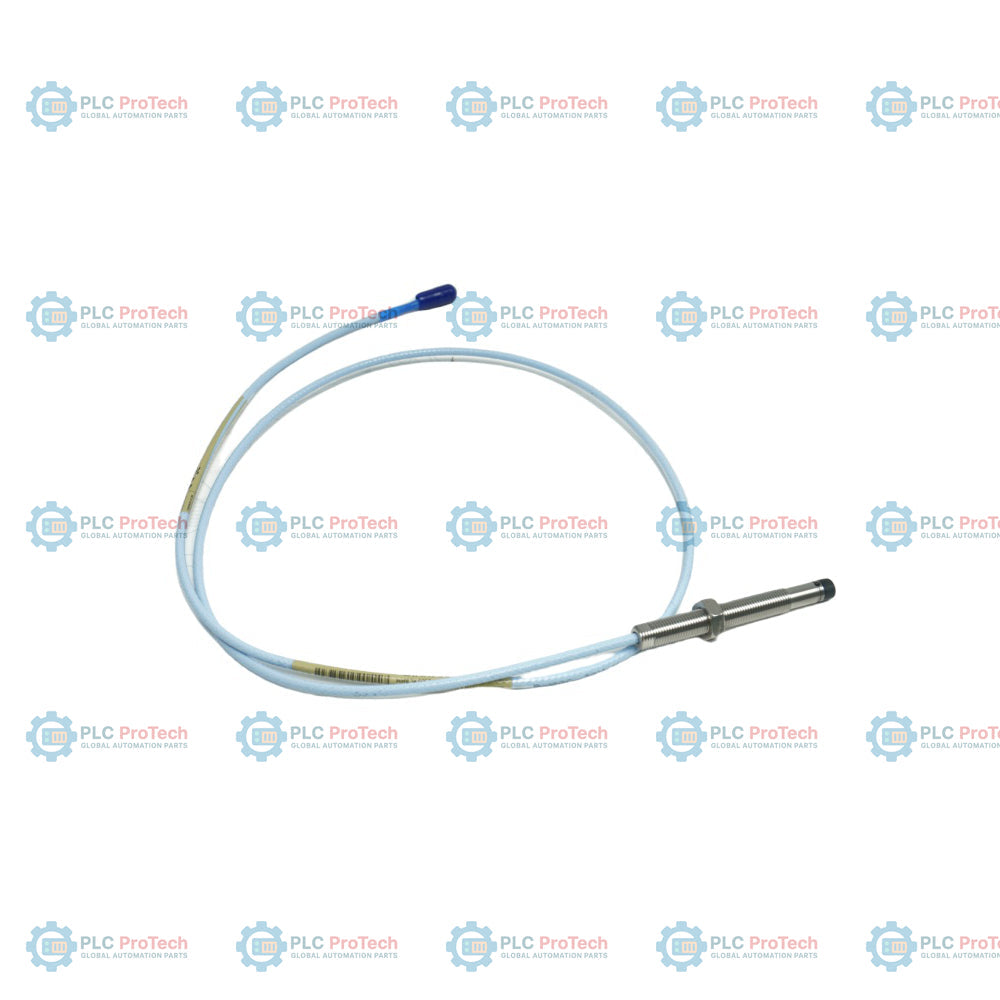

پراب مجاورت 3300 XL ‏Bently Nevada 330101-00-30-05-02-00

معرفی محصول

Bently Nevada 330101-00-30-05-02-00 یک پروب مجاورتی جریان گردابی 8 میلی‌متری با عملکرد بالا از سری 3300 XL است. این مبدل، جزء اصلی سامانه‌های پایش ارتعاش، موقعیت شعاعی و اندازه‌گیری نیروی محوری در ماشین‌آلات دوار حیاتی، از جمله توربین‌های بخار، کمپرسورهای گریز از مرکز و پمپ‌های صنعتی، محسوب می‌شود. این تجهیز با استفاده از اصل جریان گردابی، روشی بدون تماس برای مشاهده حرکت محور هدف نسبت به محفظه ماشین فراهم می‌کند.

این پیکربندی خاص دارای رزوه 3/8-24 UNF با طول کلی بدنه 3.0 اینچ است و بدون آرمور فولاد ضدزنگ ارائه می‌شود. این مجموعه با طول الکتریکی کل 0.5 متر (1.6 فوت)، برای کاربردهای نصب داخلی در نظر گرفته شده است؛ در این کاربردها پروب از داخل بدنه ماشین نصب شده و به کابل رابط متصل می‌شود. این مجموعه از کانکتور کواکسیال مینیاتوری ClickLoc استفاده می‌کند که یکپارچگی سیگنال را از طریق اتصال مقاوم در برابر ارتعاش تضمین می‌کند.

پیکربندی فنی

اطلاعات سفارش

این مجموعه با کدهای پسوندی الفبایی-عددی تعریف می‌شود. تیم‌های تدارکات و مهندسی باید همه پارامترها را بررسی کنند تا از انطباق مکانیکی و سازگاری الکتریکی با حلقه سیستم اطمینان حاصل شود.

راهنمای مهندسی و نصب

فواصل نصب:

برای اطمینان از خروجی خطی و جلوگیری از تداخل «نمای جانبی»، باید حداقل فاصله جانبی 13 میلی‌متر (0.5 اینچ) از سطوح فلزی در اطراف نوک پروب حفظ شود. اگر چند پروب در یک صفحه یاتاقان شعاعی نصب می‌کنید، برای جلوگیری از تداخل متقابل، حداقل فاصله 40 میلی‌متر (1.6 اینچ) بین مراکز پروب‌ها حفظ کنید.

کالیبراسیون حلقه و طول کابل:

پرُب 8 mm مدل 3300 XL بخشی از یک سیستم تنظیم‌شده است. این پرُب 0.5 متری باید به یک کابل رابط متصل شود تا به طول کل سیستم (معمولاً 5.0 یا 9.0 متر) موردنیاز حسگر Proximitor مدل 3300 XL برسد. استفاده از ترکیب پرُب/کابلی که با طول کالیبره‌شده Proximitor مطابقت نداشته باشد، به خطاهای قابل‌توجه در حساسیت منجر می‌شود.

یکپارچگی کانکتور:

کانکتور ClickLoc (-02) برای انتقال مطمئن سیگنال طراحی شده است، اما به آلودگی محیطی حساس است. هنگام نصب، اطمینان حاصل کنید که کانکتورها عاری از رطوبت، روغن و ذرات فلزی باشند. برای محیط‌های داخلی ماشین، استفاده از محافظ کانکتور یا روکش حرارتی سیلیکونی توصیه می‌شود تا از شل‌شدن کانکتور بر اثر لرزش جلوگیری شود.

نصب مکانیکی:

رزوه‌های 3/8-24 UNF باید با حداکثر گشتاور 13.5 N·m (120 in·lb) سفت شوند. سفت‌کردن بیش‌ازحد می‌تواند باعث تغییر شکل بدنه یا هرز شدن رزوه‌ها شود و آب‌بندی هرمتیک نوک پرُب را به خطر بیندازد.

پرسش‌های متداول نگهداری و عیب‌یابی

پرسش: آیا می‌توان از این پرُب 0.5 متری به‌عنوان حسگر مستقل استفاده کرد؟

پاسخ: خیر. یک پرُب 0.5 متری برای اتصال به کابل رابط طراحی شده است. Proximitor مدل 3300 XL برای عملکرد در محدوده خطی خود به طول کل حلقه (برای مثال 5m یا 9m) نیاز دارد.

پرسش: ولتاژ شکاف DC برای یک نصب استاندارد باید چقدر باشد؟

پاسخ: در سیستم 3300 XL، ولتاژ شکاف اسمی در محدوده میانی معمولاً -10.0 Vdc است. برای دستیابی به این ولتاژ در خروجی Proximitor و بهره‌مندی از محدوده خطی بهینه، شکاف فیزیکی را هنگام نصب تنظیم کنید.

پرسش: در صورت نمایش وضعیت «Probe Not Found» یا «Not OK» روی مانیتور، چگونه عمل کنم؟

پاسخ: پیوستگی پین مرکزی کانکتور ClickLoc را بررسی کنید. اطمینان حاصل کنید که مقاومت کل پرُب (از هادی مرکزی تا هادی بیرونی) در محدوده‌های کارخانه‌ای باشد (معمولاً بسته به طول کابل، 3.0 تا 12.0 اهم).

پرسش: آیا این پرُب با سیستم اصلی 3300 سازگار است؟

پاسخ: اگرچه پرُب‌های 3300 XL عموماً با سیستم‌های قدیمی‌تر 3300 سازگار هستند، ممکن است تفاوت‌های جزئی در ضریب مقیاس وجود داشته باشد. بهترین روش این است که در سراسر زنجیره سیگنال از قطعات 3300 XL استفاده شود.
