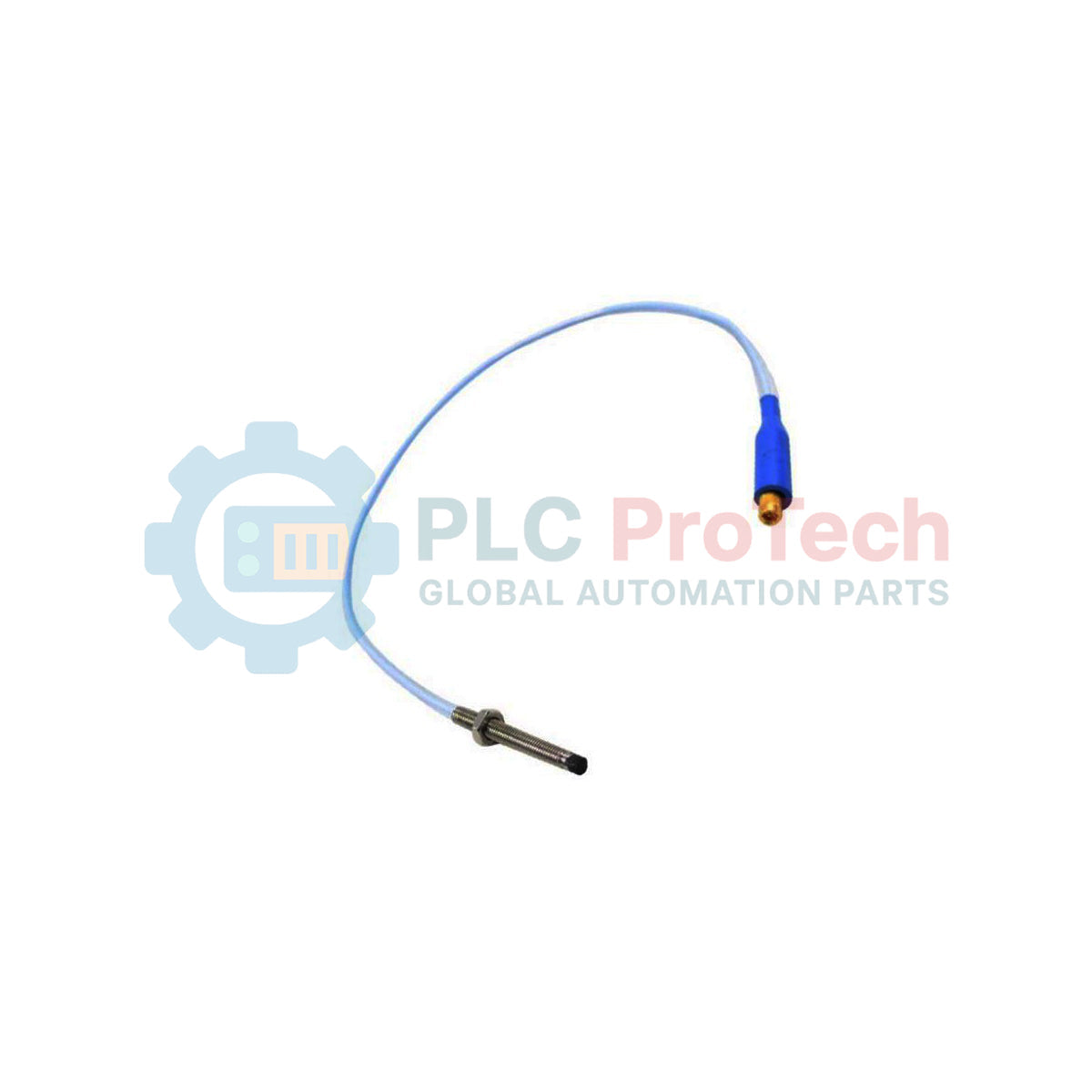

تولیدکننده: Bently Nevada
شماره محصول: 330901-00-90-10-01-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پراب نزدیکی مدل 3300 NSv
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 150g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
بنتلی نوادا ۳۳۰۹۰۱-۰۰-۹۰-۱۰-۰۱-CN یک پراب نزدیکی با دقت بالا از سری ۳۳۰۰ NSv (دید جانبی باریک) است. این سیستم ترنسدیوسر به طور خاص برای کاربردهایی با محدودیتهای فیزیکی تنگ یا جایی که سطح هدف کوچک است، مانند کمپرسورهای گریز از مرکز، پمپها و توربینهای کوچک طراحی شده است. سری NSv برای کاهش اثرات "دید جانبی" طراحی شده است و اجازه میدهد پراب در نزدیکی سطوح فلزی مجاور که با پرابهای استاندارد ۸ میلیمتری تداخل دارند، استفاده شود.
این مدل خاص دارای رزوه ۱/۴-۲۸ UNF است و با طول کلی بدنه ۹.۰ اینچ و طول کل ۱.۰ متر پیکربندی شده است. کابل بدون زره استیل ضدزنگ عرضه میشود و شامل کانکتور کوچک کواکسیال ClickLoc با محافظ کانکتور است. پسوند "CN" نشاندهنده تطابق با استانداردهای مناطق خطر ATEX/IECEx و NEPSI چین است که آن را برای پروژههای صنعتی جهانی و داخلی چین مناسب میسازد.
| ویژگی | جزئیات |
| مدل | ۳۳۰۹۰۱-۰۰-۹۰-۱۰-۰۱-CN |
| برند | بنتلی نوادا |
| نوع محصول | پرابهای نزدیکی |
| سری | ۳۳۰۰ NSv |
| سایز رزوه | ۱/۴-۲۸ UNF |
| طول بدون رزوه | ۰.۰ اینچ |
| طول کلی بدنه | ۹.۰ اینچ |
| طول کل کابل | ۱.۰ متر (۳۹ اینچ) |
| نوع کانکتور | کواکسیال کوچک ClickLoc با محافظ |
| گزینه زره | بدون زره |
| تأییدیه مناطق خطرناک | ATEX، IECEx، NEPSI (CN) |
| دمای کاری | -۳۵ درجه سانتیگراد تا +۱۷۷ درجه سانتیگراد (-۳۱ درجه فارنهایت تا +۳۵۰ درجه فارنهایت) |
| وزن | ~۱۵۰ گرم (خالص) / ۱.۰ کیلوگرم (حمل و نقل) |
این شماره قطعه بر اساس پیکربندی خاص مدل پایه ۳۳۰۹۰۱ تولید شده است. قبل از سفارش، اطمینان حاصل کنید که تمام کدهای پسوند با مستندات میدانی موجود مطابقت دارند.
| کد گزینه | توضیحات |
| 330901 | پراب نزدیکی ۳۳۰۰ NSv (رزوه ۱/۴-۲۸ UNF) |
| -00 | طول بدون رزوه: ۰.۰ اینچ |
| -90 | طول کلی بدنه: ۹.۰ اینچ |
| -10 | طول کل: ۱.۰ متر (۳۹ اینچ) |
| -01 | کانکتور کوچک کواکسیال ClickLoc با محافظ |
| -CN | نشانهای مناطق خطر ATEX/IECEx و NEPSI |
جنس هدف و پرداخت سطح:
سیستم ۳۳۰۰ NSv بهصورت کارخانهای برای فولاد AISI 4140 کالیبره شده است. اگر شفت هدف از مادهای متفاوت ساخته شده باشد، خروجی سنسور Proximitor نیاز به کالیبراسیون مجدد یا تنظیم ضریب مقیاس دارد. ناحیه هدف باید حداقل ۱.۵ برابر قطر نوک پروب (حدود ۹.۵ میلیمتر / ۰.۳۷۵ اینچ) باشد تا خروجی خطی تضمین شود.
فاصلههای نصب:
سری NSv برای فضاهای تنگ طراحی شده است؛ با این حال، حداقل فاصله جانبی ۱.۵ میلیمتر (۰.۰۶ اینچ) از نوک پروب تا اشیاء فلزی اطراف باید حفظ شود تا از اعوجاج سیگنال جلوگیری شود. هنگام نصب کیس ۹.۰ اینچی، اطمینان حاصل کنید که پروب بیش از حد در براکت نصب سفت نشده است؛ گشتاور توصیهشده برای رزوههای ۱/۴-۲۸ UNF برابر ۲.۳ نیوتنمتر (۲۰ اینچپوند) است.
محافظت و مسیرکشی کابل:
این مدل (-01) بدون زره عرضه میشود. در محیطهایی با خطر مکانیکی بالا یا تماس شیمیایی، کابل باید با استفاده از لوله محافظ انعطافپذیر مخصوص محافظت شود. تمام اتصالات کواکسیال باید تمیز و خشک نگه داشته شوند. محافظ کانکتور ClickLoc باید بهدرستی نصب شود تا یکپارچگی سیگنال حفظ شده و از آلودگی محیطی جلوگیری شود.
رعایت ایمنی در مناطق خطرناک:
کد تأیید "CN" برای نصبها در جمهوری خلق چین که نیاز به گواهی NEPSI دارند، اجباری است. برای پروژههای جهانی، علامتهای ATEX و IECEx تضمین میکنند که پروب میتواند در مدارهای ایمن ذاتی (IS) هنگام جفت شدن با سنسور Proximitor و مانع ایمنی تأییدشده استفاده شود.
سؤال: آیا میتوان از پروب ۳۳۰۰ NSv با Proximitor استاندارد ۳۳۰۰ XL استفاده کرد؟
پاسخ: خیر. پروبهای ۳۳۰۰ NSv نیاز به سنسور اختصاصی ۳۳۰۰ NSv Proximitor دارند. استفاده از Proximitor استاندارد ۳۳۰۰ XL منجر به حساسیت نادرست و دادههای غیرخطی خواهد شد.
سؤال: حداکثر فاصله توصیهشده بین پروب و Proximitor چقدر است؟
پاسخ: طول کل پروب بهعلاوه کابل افزایشی باید با طراحی سنسور Proximitor مطابقت داشته باشد (معمولاً ۵.۰ یا ۷.۰ متر). این پروب خاص ۱.۰ متر است؛ بنابراین، کابل افزایشی ۴.۰ یا ۶.۰ متر مورد نیاز است.
سؤال: چگونه میتوانم یک کانکتور ClickLoc معیوب را شناسایی کنم؟
پاسخ: اگر سیگنال ارتعاش نشاندهنده "پیکهای" فرکانس بالا باشد یا ولتاژ شکاف DC ناپایدار باشد، پین مرکزی کواکسیال مینیاتوری را بررسی کنید. اطمینان حاصل کنید که محافظ کانکتور ترک نخورده و هیچ رطوبتی وارد اتصال نشده است.
