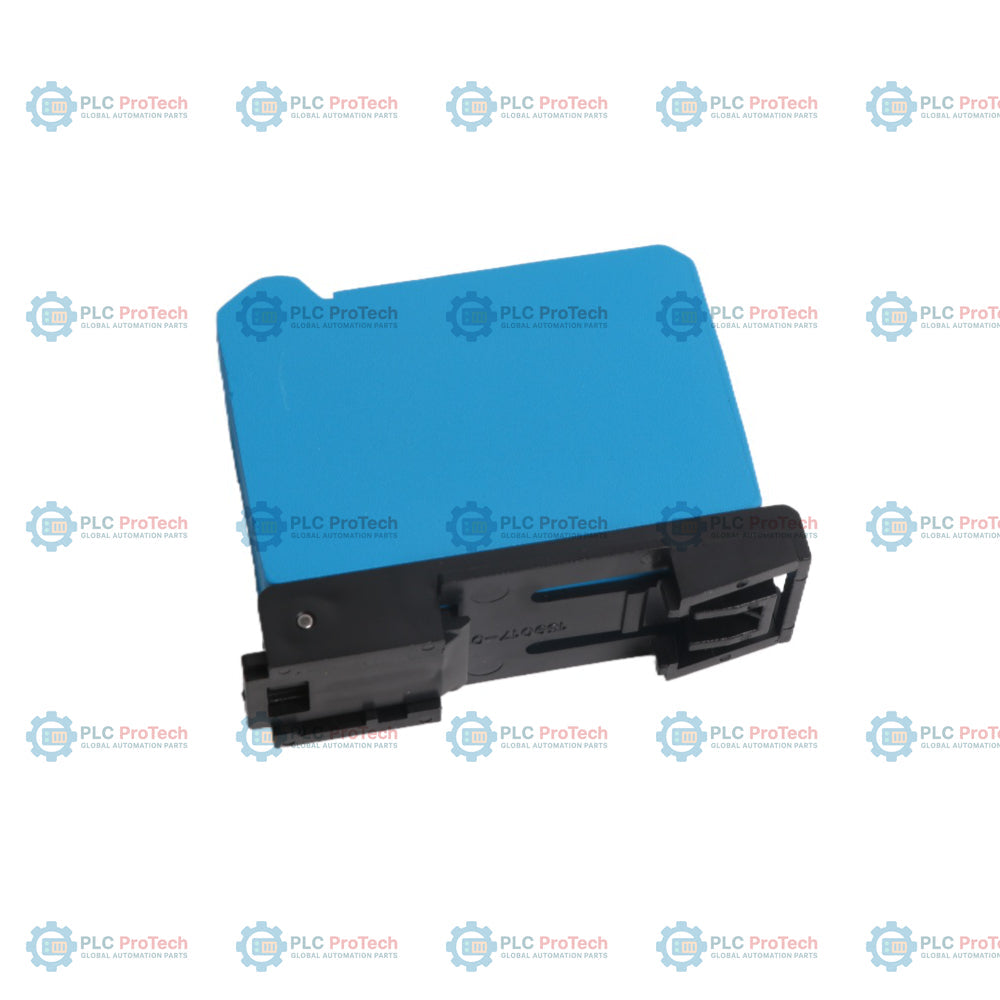

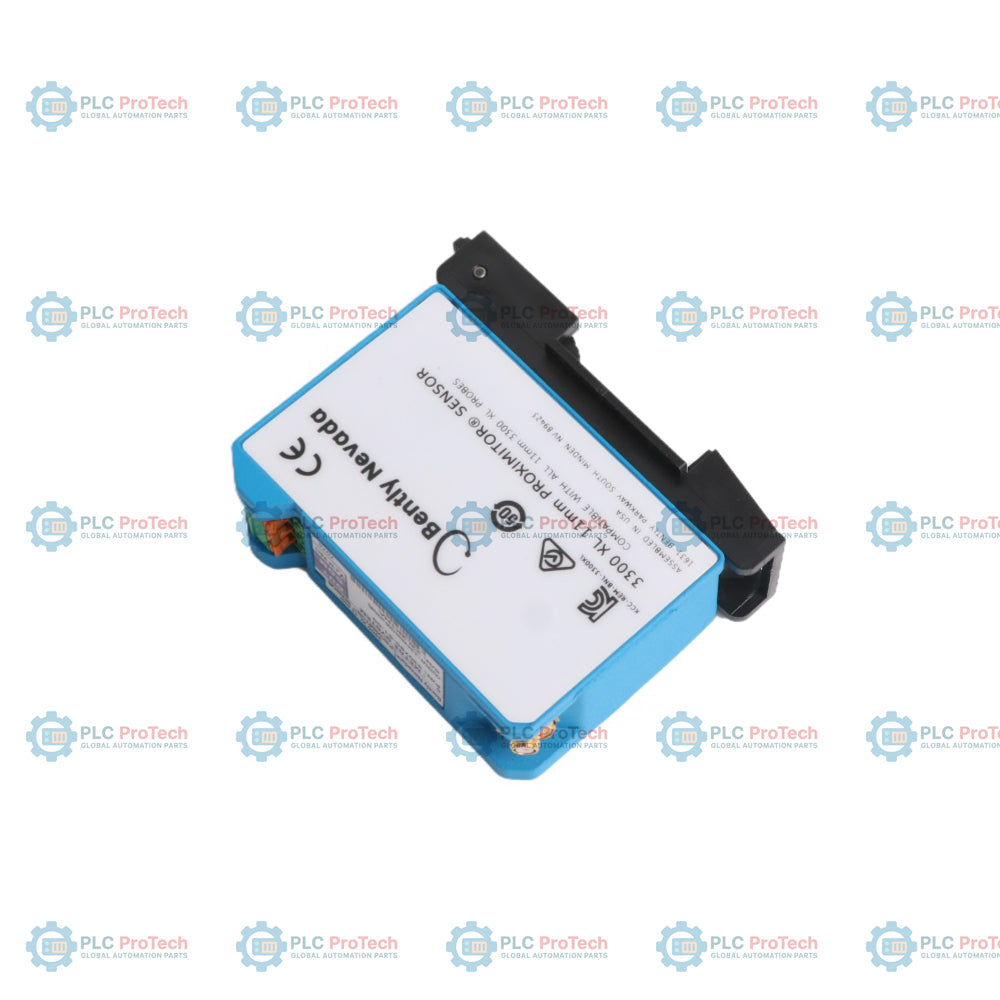

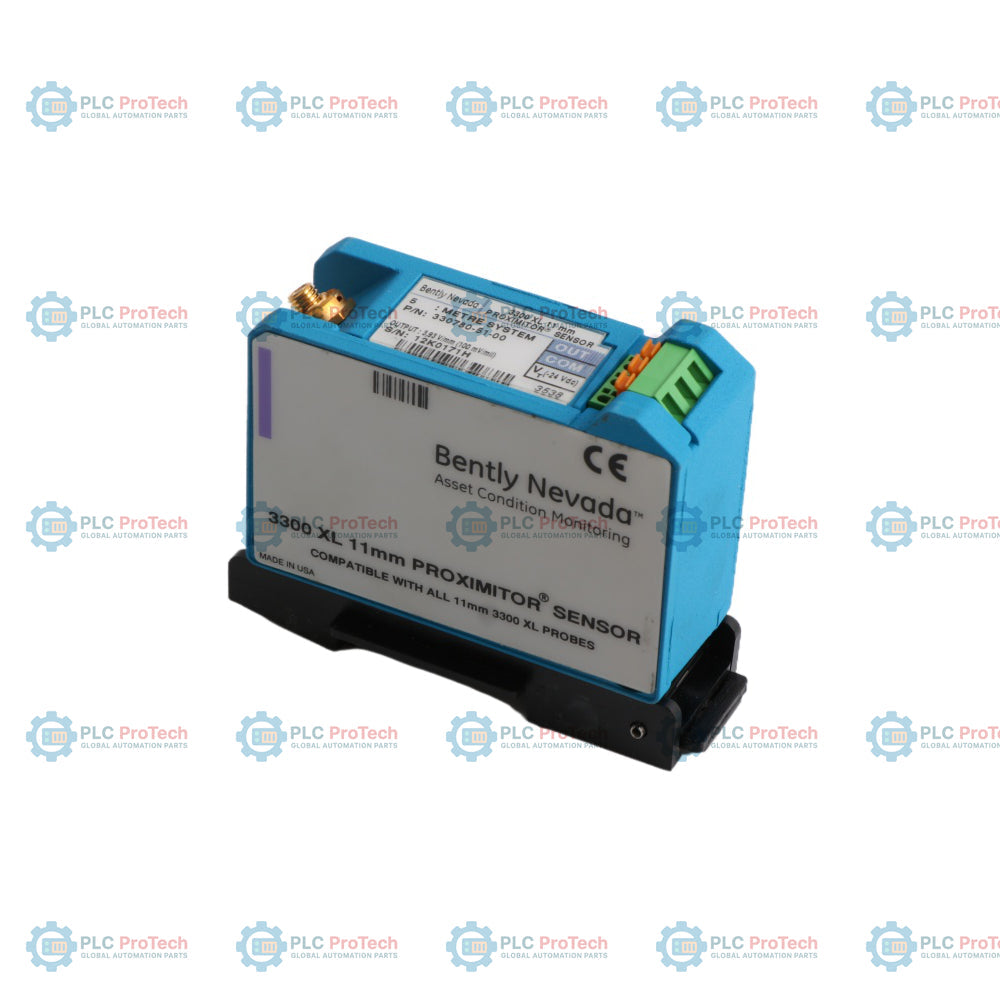

سنسور پروکسیمیتور بنتلی نوادا 330780-51-05 سری 3300 XL، ۱۱ میلی‌متری

Q: گزینه ۰۵ نشاندهنده چه تأییدیههایی است؟

گزینه ۰۵ نشاندهنده تأییدیههای متعدد است که شامل گواهیهای بینالمللی مناطق خطرناک مانند ATEX و IECEx و همچنین cNRTLus آمریکای شمالی (CSA) برای مناطق ذاتاً ایمن و بدون جرقه میشود.

SKU 330780-51-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330780-51-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: سنسور پروکسیمیتور ۱۱ میلی‌متری 3300 XL
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 255g
ابعاد: ۳۱٫۷ میلی‌متر × ۷۰٫۸ میلی‌متر × ۸۹٫۴ میلی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

گزینه 51 (طول سیستم ۵٫۰ متر، نصب روی ریل DIN) و گزینه 05 (تأییدیه‌های متعدد)، پیکربندی این حسگر مجاورتی 3300 XL 11 میلی‌متری را مشخص می‌کنند — 330780-51-05سیستم 3300 XL 11 میلی‌متری ضریب مقیاس افزایشی ۳٫۹۴ ولت بر میلی‌متر (۱۰۰ میلی‌ولت بر میل) را برای اندازه‌گیری‌های بدون تماس جابه‌جایی و ارتعاش ارائه می‌دهد. این سیستم در ماشین‌آلات دارای یاتاقان‌های فیلم سیال، که به محدوده خطی گسترده نیاز دارند، استفاده می‌شود؛ از جمله برای موقعیت محوری (رانشی) توربین، انبساط تفاضلی رمپ و پایش افت میله کمپرسور رفت‌وبرگشتی.

این حسگر 330780-51-05 سیگنال RF را از یک پروب مجاورتی 3300 XL 11 میلی‌متری و کابل رابط سازگار پردازش کرده و سیگنال ولتاژی متناسب با فاصله بین نوک پروب و سطح شفت مورد مشاهده خروجی می‌دهد. این واحد روی ریل‌های DIN استاندارد ۳۵ میلی‌متری نصب می‌شود و با سامانه‌های حفاظت ماشین‌آلات سری 3500 و نمایشگرهای ثانویه سازگار است.

ویژگی‌ها

گزینه 51 طول سیستم ۵٫۰ متر (۱۶٫۴ فوت) را همراه با آرایش فیزیکی یکپارچه قابل نصب روی ریل DIN مشخص می‌کند.
گزینه 05 چندین تأییدیه بین‌المللی سازمان‌های مناطق خطرناک، از جمله ATEX، IECEx و CSA، را ارائه می‌دهد.
محدوده خطی ۴٫۰ میلی‌متر (۱۶۰ میل) را برای ردیابی مطمئن جابه‌جایی‌های بزرگ‌تر روتور و شفت ایجاد می‌کند.
ضریب مقیاس خروجی ۳٫۹۴ ولت بر میلی‌متر (۱۰۰ میلی‌ولت بر میل) را با دقت بالا و رانش حرارتی کم ارائه می‌دهد.
این حسگر در محفظه‌ای از جنس آلومینیوم A380 قرار گرفته است که استحکام مکانیکی بالا و حفاظت محیطی را فراهم می‌کند.

کاربردها

حسگر مجاورتی 330780-51-05 در سامانه‌های پایش ماشین‌آلات دوار که به محدوده خطی گسترده نیاز دارند استفاده می‌شود. حوزه‌های کاربرد معمول عبارت‌اند از:

پایش موقعیت محوری (رانشی) توربین بخار و انبساط تفاضلی رمپ
اندازه‌گیری موقعیت میله و افت میله در کمپرسورهای رفت‌وبرگشتی
پایش ارتعاش شفت توربین‌ها و کمپرسورهای صنعتی پرسرعت
تولید سیگنال دورسنج، مرجع فاز (Keyphasor) و سرعت صفر

اطلاعات سفارش

حسگر مجاورتی 330780-51-05 با استفاده از گزینه‌های ساختاریافته زیر پیکربندی می‌شود:

گزینه / بخش	کد این SKU	شرح / معنا
شماره قطعه قابل سفارش	330780-51-05	حسگر مجاورتی 3300 XL 11 میلی‌متری
A - طول کلی و نحوه نصب	51	طول سیستم ۵٫۰ متر (۱۶٫۴ فوت)، نصب روی ریل DIN
B - تأییدیه سازمان	05	تأییدیه‌های متعدد (شامل CSA، ATEX و IECEx)

مشخصات فنی

پارامتر	مقدار
سازنده	Bently Nevada (Baker Hughes)
مدل / شماره قطعه	330780-51-05
نوع سیستم مبدل	سیستم مبدل مجاورتی 3300 XL 11 میلی‌متری
محدوده خطی	۴٫۰ میلی‌متر (۱۶۰ میل)، با شروع از حدود ۰٫۵ میلی‌متر (۲۰ میل) از هدف
ضریب مقیاس (ISF)	۳٫۹۴ ولت بر میلی‌متر (۱۰۰ میلی‌ولت بر میل) ‎+/-۱۰٪ (شامل خطای قابلیت تعویض)
الزامات ولتاژ ورودی	-17.5 Vdc تا -26 Vdc (بدون موانع) در حداکثر 12 mA؛ -23 Vdc تا -26 Vdc (با موانع)
مقاومت خروجی	50 ohms
جنس محفظه	آلومینیوم A380
سازگاری طول سیستم	طول کل سیستم 5.0 متر (16.4 فوت)
محدوده دمای عملیاتی	-52 degC تا +100 degC (-62 degF تا +212 degF)
محدوده دمای نگهداری	-52 degC تا +105 degC (-62 degF تا +221 degF)
رطوبت نسبی	آزمایش‌شده طبق رطوبت گرمایی IEC 68-2-3
پاسخ فرکانسی	0 تا 8 kHz: معمولاً +0، -3 dB (با حداکثر 305 متر سیم‌کشی میدانی)
حد گشتاور بلوک‌های ترمینال	حداکثر 0.565 N-m (5 in-lb)
وزن Proximitor	255 g (9 oz)
ابعاد فیزیکی (گزینه 51)	31.7 mm x 70.8 mm x 89.4 mm (1.25 in x 2.79 in x 3.52 in)

اتصالات و رابط‌ها

برچسب ترمینال	عملکرد	توضیحات
VT	ورودی منبع تغذیه	منبع تغذیه ولتاژ منفی (-17.5 Vdc تا -26 Vdc)
COM	مشترک	زمین مرجع مشترک سیستم
OUT	خروجی سیگنال	خروجی ولتاژ دینامیکی متناسب (3.94 V/mm)

دستورالعمل‌های نصب

نصب صحیح، داده‌های پایدار و عاری از نویز را برای ارتعاش و موقعیت تضمین می‌کند. دستورالعمل‌های زیر را رعایت کنید:

نصب: روی ریل DIN استاندارد 35 mm نصب کنید. برای امکان جداسازی آسان، اطمینان حاصل کنید که در بالا و پایین پد نصب، حداقل فاصله فیزیکی 3.05 mm (0.12 in) حفظ شود.
سیم‌کشی: از سیم‌کشی میدانی سه‌رسانای زوجی شیلددار با سطح مقطع 0.2 تا 1.5 mm2 (16 تا 24 AWG) استفاده کنید. برای جلوگیری از تضعیف سیگنال فرکانس بالا، طول سیم‌کشی میدانی را کمتر از 305 متر (1000 فوت) نگه دارید.
اتصال زمین: از اتصال صحیح زمین ترمینال شیلد فقط در سمت مانیتور اطمینان حاصل کنید. از اتصال دوگانه به زمین خودداری کنید.
حفاظت محیطی: اگر ترمینال‌ها در معرض رطوبت یا گردوغبار مستقیم هستند، Proximitor باید داخل محفظه‌ای محافظ با حداقل درجه حفاظت IP54 نصب شود.

انطباق و گواهی‌ها

حسگر Proximitor مدل 330780-51-05 دارای تأییدیه‌های گزینه 05 است که انطباق با الزامات چندین استاندارد را تأیید می‌کنند:

ATEX/IECEx: ایمن ذاتی (Ex ia IIC T4/T5 Ga، Ex ia IIIC T90C/T105C Dc) و بدون جرقه/Ec (Ex nA/ec IIC T5...T1 Gc)
آمریکای شمالی (cNRTLus): کلاس I، ناحیه 0، AEx/Ex ia IIC T4/T5 Ga؛ کلاس I، بخش 1، گروه‌های A، B، C، D؛ کلاس I، بخش 2، گروه‌های A، B، C، D
سازگاری الکترومغناطیسی: EN 61000-6-2 (مصونیت صنعتی) و EN 61000-6-4 (انتشار صنعتی)، مطابق با CE
ایمنی عملکردی: دارای گواهی SIL 2 (HFT = 0)، مطابق با SIL 3 (HFT = 1)
RoHS: مطابق با دستورالعمل اروپایی 2011/65/EU

FAQ

طول سیستم Bently Nevada 330780-51-05 چقدر است؟

330780-51-05 برای طول کلی سیستم ۵٫۰ متر (۱۶٫۴ فوت) طراحی شده است. این تجهیز باید با یک پروب 3300 XL 11 mm و کابل رابطی جفت شود که مجموع طول آن‌ها ۵٫۰ متر باشد.

سنسور Proximitor مدل 330780-51-05 چگونه نصب می‌شود؟

این مدل خاص دارای گزینه ۵۱ است که برای نصب استاندارد روی ریل DIN با عرض ۳۵ میلی‌متر پیکربندی شده، نه نصب روی پنل.

گزینه ۰۵ نشان‌دهنده چه تأییدیه‌هایی است؟

گزینه ۰۵ نشان‌دهنده تأییدیه‌های متعدد است که شامل گواهی‌های بین‌المللی مناطق خطرناک مانند ATEX و IECEx و همچنین cNRTLus آمریکای شمالی (CSA) برای مناطق ذاتاً ایمن و بدون جرقه می‌شود.

سنسور Proximitor به‌طور پیش‌فرض برای چه جنس هدفی کالیبره شده است؟

این سنسور در کارخانه برای هدفی از جنس فولاد استاندارد AISI 4140 کالیبره می‌شود و حداقل قطر مسطح پیشنهادی آن ۳۰٫۵ میلی‌متر (۱٫۲ اینچ) است.
