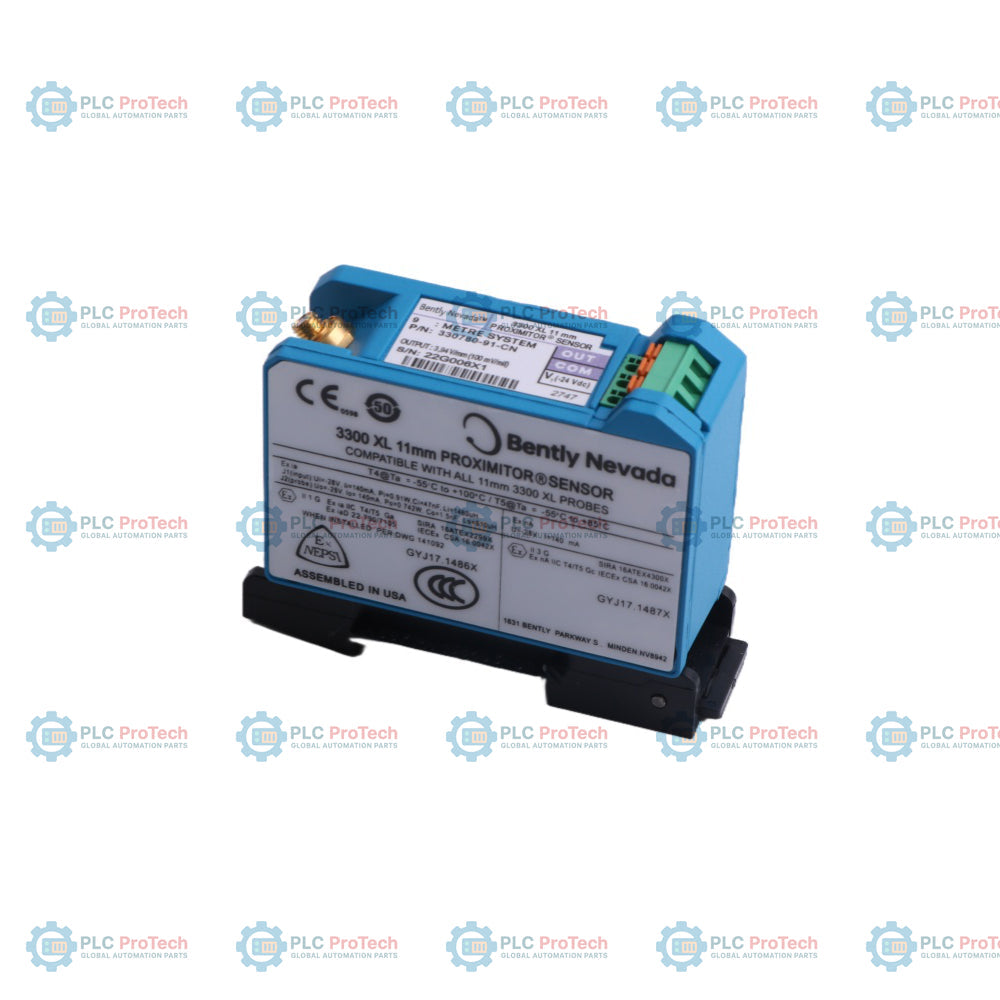

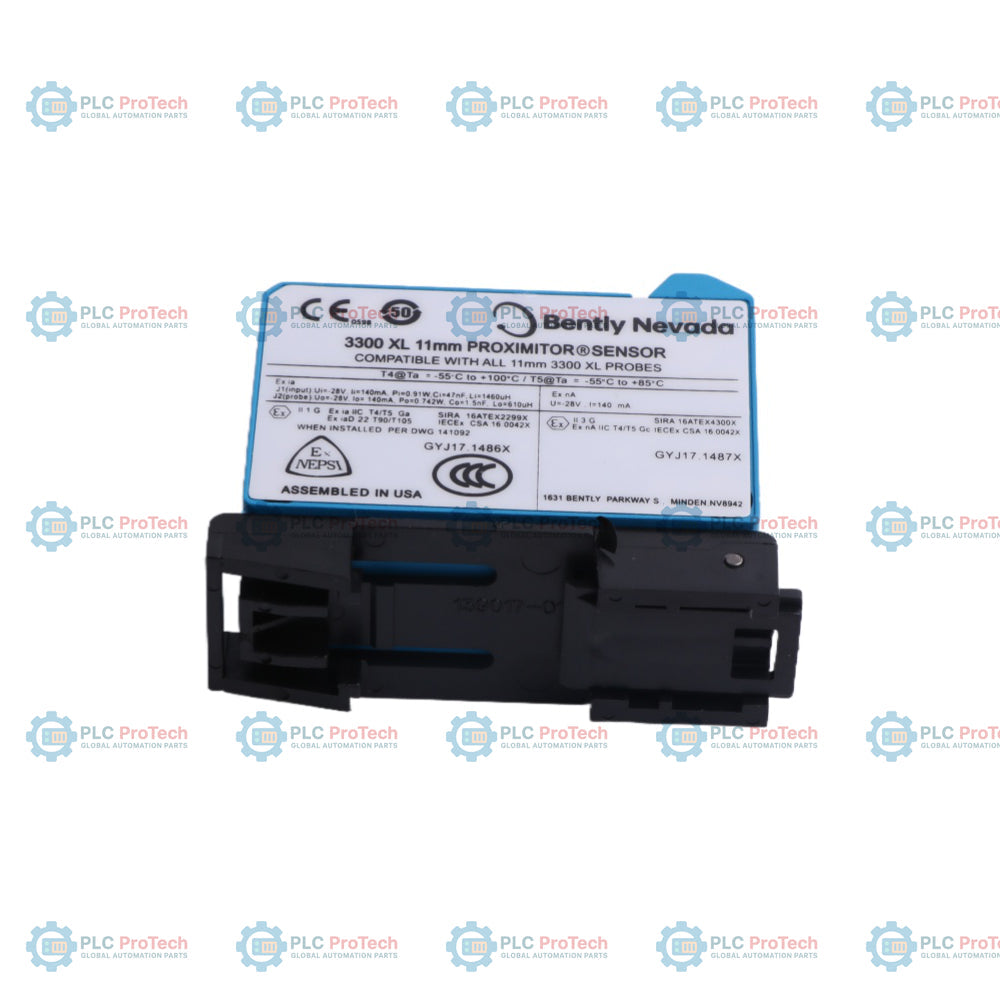

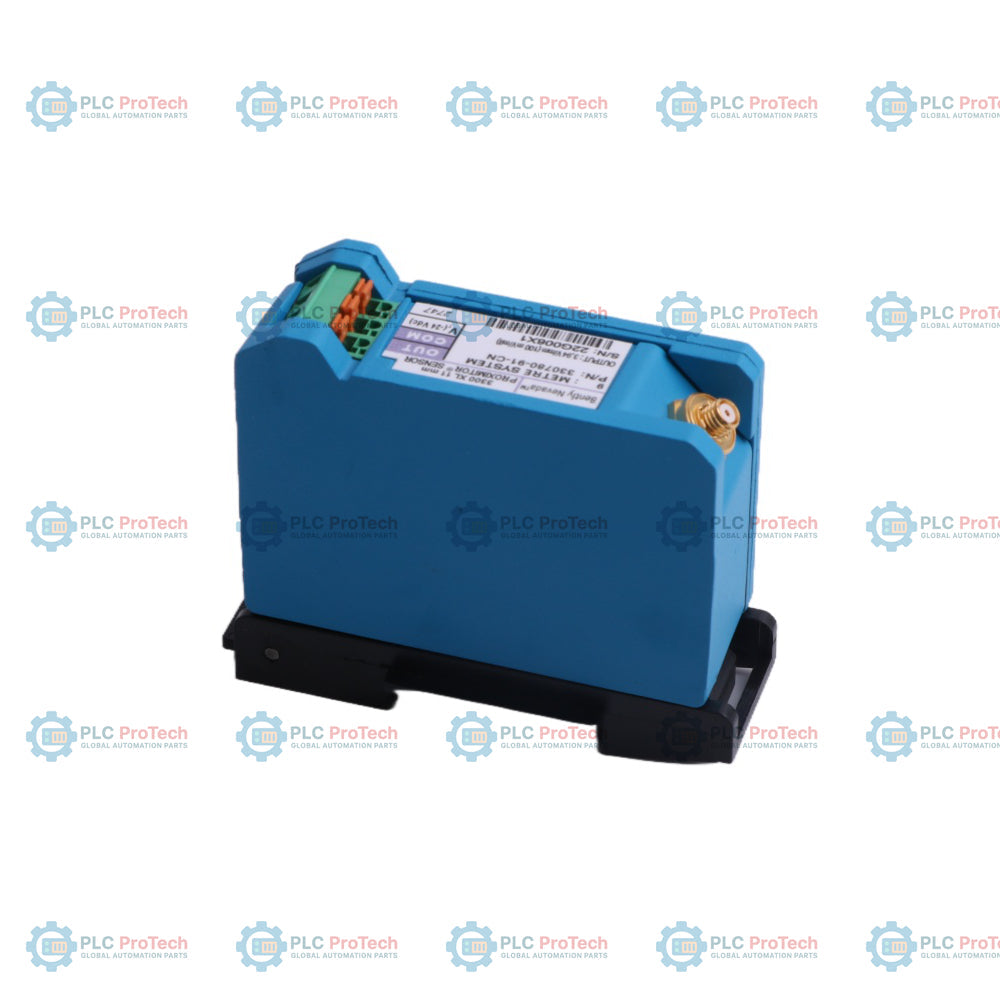

330780-91-CN پیکربندی نصب روی ریل DIN با طول ۹٫۰ مترِ سنسور پروکسیمیتور 3300 XL 11 mm را مشخص میکند که به بسته تأییدیه مناطق خطرناک چین مجهز است. این سنسور در زنجیرههای پایش 3300 XL 11 mm، اندازهگیری جابهجایی جریان گردابیِ بدون تماس را انجام میدهد و ولتاژ آنالوگی متناسب مستقیم با فاصله بین نوک پروب و سطح هدف مورد مشاهده خروجی میدهد.
این گونه با پروبها و کابلهای رابط 3300 XL 11 mm جفت میشود تا ارتعاش شفت، موقعیت محوری و دینامیک روتور را پایش کند. برخلاف گزینههای ۵٫۰ متری یا پیکربندیهای نصب پنلی، این مدل برای طول سیستم ۹٫۰ متر در کارخانه کالیبره شده و سختافزار نصب روی ریل DIN را یکپارچه میکند. همچنین، پسوند -CN نشاندهنده گواهیهای NEPSI و CCC موردنیاز برای انطباق با الزامات محلی مناطق خطرناک در بازار چین است.
| گزینه / بخش | کد روی این SKU | معنی از دیتاشیت |
|---|---|---|
| شماره قطعه قابل سفارش | 330780-91-CN | سنسور پروکسیمیتور 3300 XL 11 mm با طول سیستم ۹٫۰ متر، نصب روی ریل DIN و تأییدیههای چین |
| A: طول کلی و گزینه نصب | 91 | سیستم با طول ۹٫۰ متر (۲۹٫۵ فوت)، نصب روی ریل DIN |
| پسوند | -CN | بسته تأییدیه مناطق خطرناک چین (NEPSI + CCC + نشانگذاریهای قابلاعمال) |
| تولیدکننده | Bently Nevada |
| شماره قطعه / SKU | 330780-91-CN |
| نوع سیستم | سیستم مبدل مجاورتی 3300 XL 11 میلیمتری |
| سازگاری ورودی حسگر | یک پروب مجاورتی 3300 XL 11 میلیمتری و کابل رابط را میپذیرد |
| الزامات ورودی برق | -17.5 ولت DC تا -26 ولت DC (بدون موانع) با حداکثر مصرف 12 میلیآمپر؛ -23 ولت DC تا -26 ولت DC (با موانع) |
| مقاومت خروجی آنالوگ | 50 اهم |
| ضریب مقیاس افزایشی (ISF) | 3.94 V/mm (100 mV/mil) +/- 10٪ معمول |
| محدوده خطی | 4.0 میلیمتر (160 میل)، با شروع از حدود 0.5 میلیمتر (20 میل) از هدف |
| تنظیم فاصله توصیهشده | 2.5 میلیمتر (100 میل) |
| پاسخ فرکانسی | 0 تا 8 کیلوهرتز (+0، -3 دسیبل معمول) |
| جنس محفظه | آلومینیوم A380 |
| جنس کانکتور | ClickLoc برنجی با روکش طلا |
| دمای عملیاتی | -52 درجه سانتیگراد تا +100 درجه سانتیگراد |
| حد رطوبت نسبی | چگالش 100٪ (غیرقابل غوطهوری، با کانکتورهای محافظتشده) |
| برچسب ترمینال | کارکرد اتصال ترمینال |
|---|---|
| VT | ترانسمیتر ولتاژ / منبع تغذیه (ورودی اسمی 24- ولت DC) |
| COM | مرجع زمین مشترک |
| OUT | سیگنال خروجی آنالوگ مبدل |
اطمینان حاصل کنید که حسگر Proximitor روی ریل DIN 35 میلیمتری، داخل محفظه صنعتی خشک و تمیزی با حداقل درجه حفاظت IP54 نصب شده باشد. فاصله مناسب برای سیمکشی میدانی و اتصالهای ترمینال را حفظ کنید. برای اتصالهای بین حسگر Proximitor و سیستم پایش، از کابل تریاد شیلددار سهرسانا (0.2 تا 1.5 mm2 یا 16 تا 24 AWG) استفاده کنید. بررسی کنید که مجموع طول پروب و طول کابل رابط با طول کالیبراسیون سیستم حسگر، یعنی 9.0 متر، مطابقت داشته باشد.
ترانسمیتر 330780-91-CN الزامات انطباق زیر را برآورده میکند:
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330780-91-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: سنسور Proximitor مدل 3300 XL 11 mm
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 180g
ابعاد: ۵۰ میلیمتر × ۱۰۰ میلیمتر × ۱۰۰ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
