تولیدکننده: Bently Nevada
شماره محصول: 330801-16-10-110-06-02
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مجموعههای مبدل مجاورتی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
ابعاد: ۳۲۰ میلیمتر x ۱۸۰ میلیمتر x ۱۴۰ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

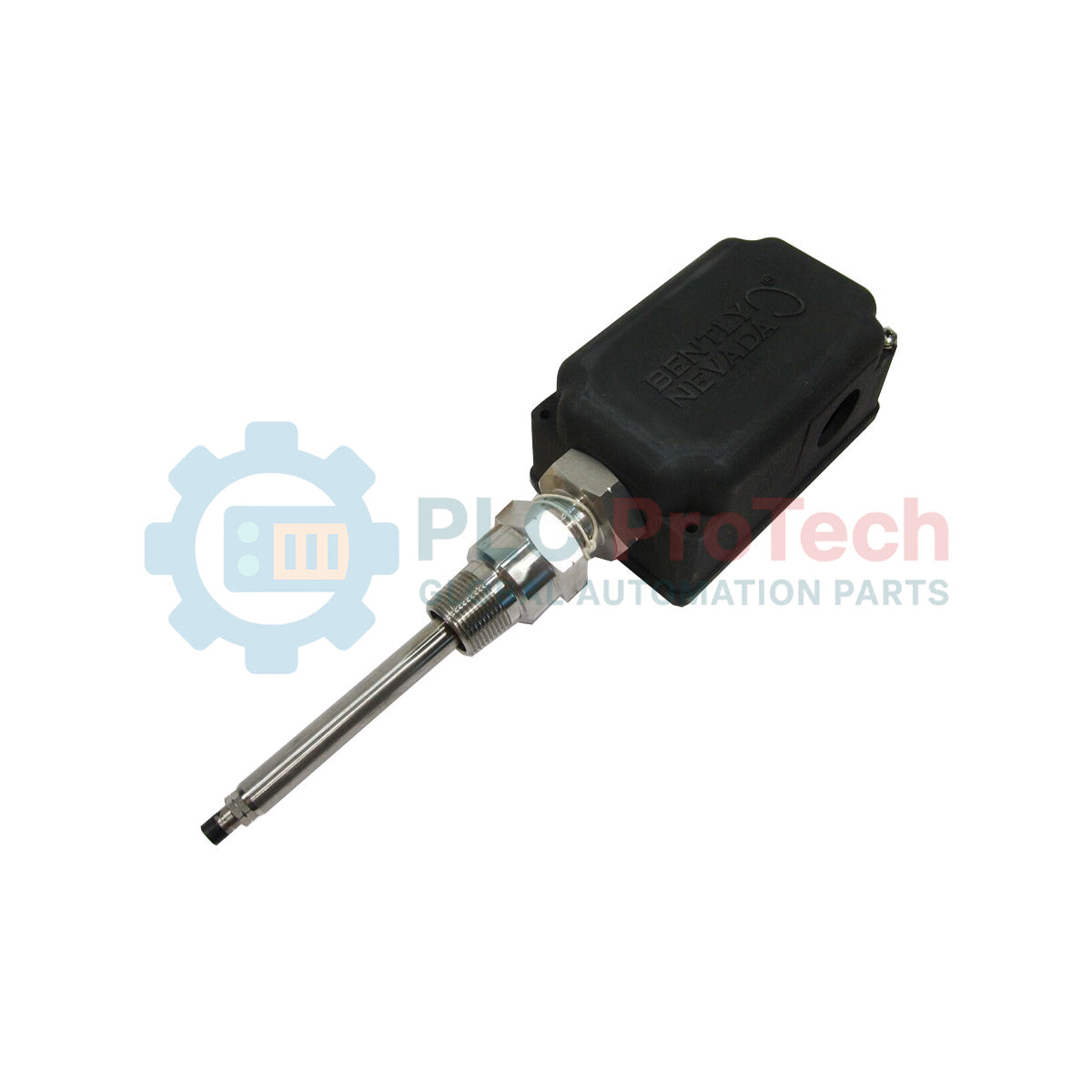

Bently Nevada 330801-16-10-110-06-02 با فراهمکردن حفاظ فیزیکی مقاوم برای حسگرهای ماشینآلات چرخان حیاتی، یک مجموعه تخصصی محفظه مبدل مجاورتی PROXPAC XL است. این قطعه از یک پرُب مجاورتی 3300 XL با قطر ۸ میلیمتر محافظت میکند و آن را مستقیماً از میان پوسته ماشینآلات صنعتی پرسرعت موقعیتدهی میکند؛ در نتیجه اندازهگیری پیوسته و بسیار دقیق جابهجایی و ارتعاش با جریان گردابی امکانپذیر میشود. این مجموعه که برای تحمل تنشهای شدید محیطی ساخته شده است، اتصالات حساس حسگر را از تماس با مواد شیمیایی، رطوبت زیاد و ضربههای مکانیکی در مناطق عملیاتی خطرناک ایزوله میکند.
| کد گزینه | پارامتر پیکربندی | مشخصه انتخابشده |
|---|---|---|
| 16 | گزینه پرُب و تأییدیهها | پرُب 3300 XL با قطر ۸ میلیمتر |
| 10 | گزینه آداپتور فاصلهدهنده | 100 میلیمتر |
| 110 | گزینه نفوذ پرُب | 110 میلیمتر |
| 06 | گزینه اتصالات (بهصورت کیت عرضه میشود) | یک اتصال 3/4-14 NPT، یک کاهنده SST از 3/4-14 NPT به 1/2-14 NPT، دو درپوش |
| 02 | گزینه رزوه نصب | 3/4-14 NPT (برای آداپتور فاصلهدهنده الزامی است) |
| سازنده | Bently Nevada |
| سری مدل | مجموعه مبدل مجاورتی PROXPAC XL |
| سازگاری با سیستم پرُب | سری 3300 XL (۸ میلیمتر) |
| طول فاصلهدهنده | 100 میلیمتر |
| عمق نفوذ | 110 میلیمتر |
| اتصال رزوهای نصب | 3/4-14 NPT |
| جنس محفظه | آلیاژ فلزی مقاوم در برابر خوردگی با آببندهای محافظ |
| کشور سازنده | ایالات متحده (U.S.A.) |
| وزن ارسال | 2.5 kg |
| ابعاد بسته (محاسبهشده) | 320 mm x 180 mm x 140 mm |
این مدل قدیمی PROXPAC بهطور رسمی با مدل بهروزشده جایگزین شده است 330881-16-10-110-06-02 مجموعه. مدل جایگزین، ابعاد بحرانی و جایسطحهای رابط مکانیکی یکسانی را حفظ میکند و امکان تعویض آسان در محل را فراهم میسازد. بااینحال، در صورت استفاده مجدد از بوشهای سفارشی کارگاهی یا پیکربندیهای غیراستاندارد پروب، تلرانسهای نصب فیزیکی داخلی مدل قدیمی 330801 باید بررسی شوند.
اطمینان حاصل کنید ترکیبات رزوهای اعمالشده روی آداپتور نصب 3/4-14 NPT از نظر شیمیایی با سیالات محفظه ماشین سازگار هستند. در عملیات دمای بالا، گرمایش موضعی میتواند باعث گیرکردن مکانیکی درون آداپتور فاصلهدهنده شود. همچنین بررسی کنید طول کل ورود (فاصلهدهنده + نفوذ) با فاصله طراحیشده مطابقت داشته باشد تا هنگام راهاندازی از تماس مکانیکی با محور چرخان جلوگیری شود.
هنگام عبور دادن کابل کواکسیال از پروب داخلی 3300 XL و اتصالات مجرا، حداقل شعاع خم 25.4 mm (1.0 inch) را حفظ کنید. تاخوردگی یا لهشدن خط انتقال کواکسیال هنگام بستهبندی فشرده درون محفظه PROXPAC باعث تغییرات موضعی امپدانس میشود و خطیبودن اندازهگیری مبدل را مستقیماً کاهش داده و موجب خطاهای تشخیصی در مانیتور پروکسیمیتور متصل میگردد.
آداپتور فاصلهدهنده 3/4-14 NPT را با دقت داخل پورت محفظه ماشین رزوه کنید و از ترکیب ضدگیرپاژ یا آببند رزوه مناسب و سازگار با سیال عملیاتی استفاده نمایید.
با استفاده از مهره قفل کالیبراسیون، عمق نفوذ مجموعه پروب داخلی 3300 XL با قطر 8 mm را تنظیم کنید و فاصله دقیق از سطح هدف را که با ولتمتر دیجیتال تأیید شده است، تضمین نمایید.
کابل کواکسیال را بهنرمی از میان اتصالات و کاهندههای مجرای NPT عبور دهید و همه دوشاخههای آببندیشده در برابر سیال را محکم کنید تا آببندی محیطی دارای رتبه IP تضمین شود.
