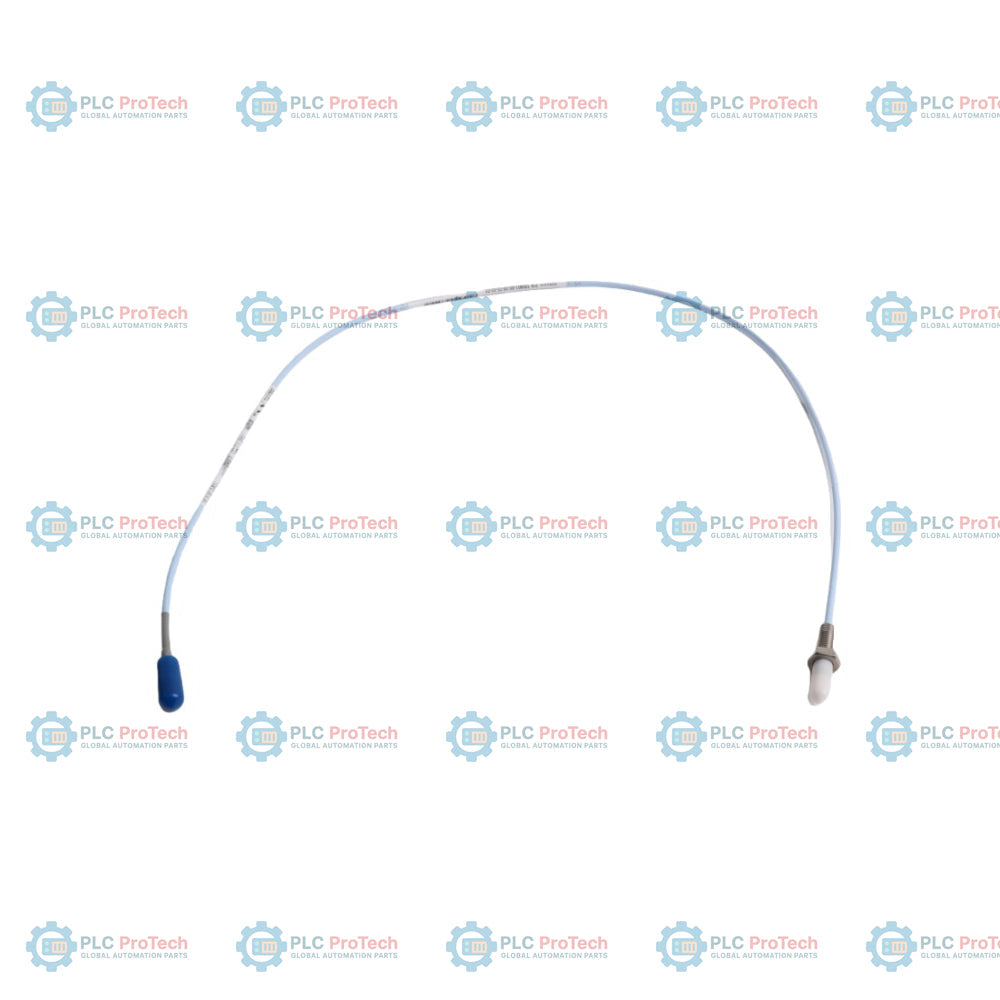

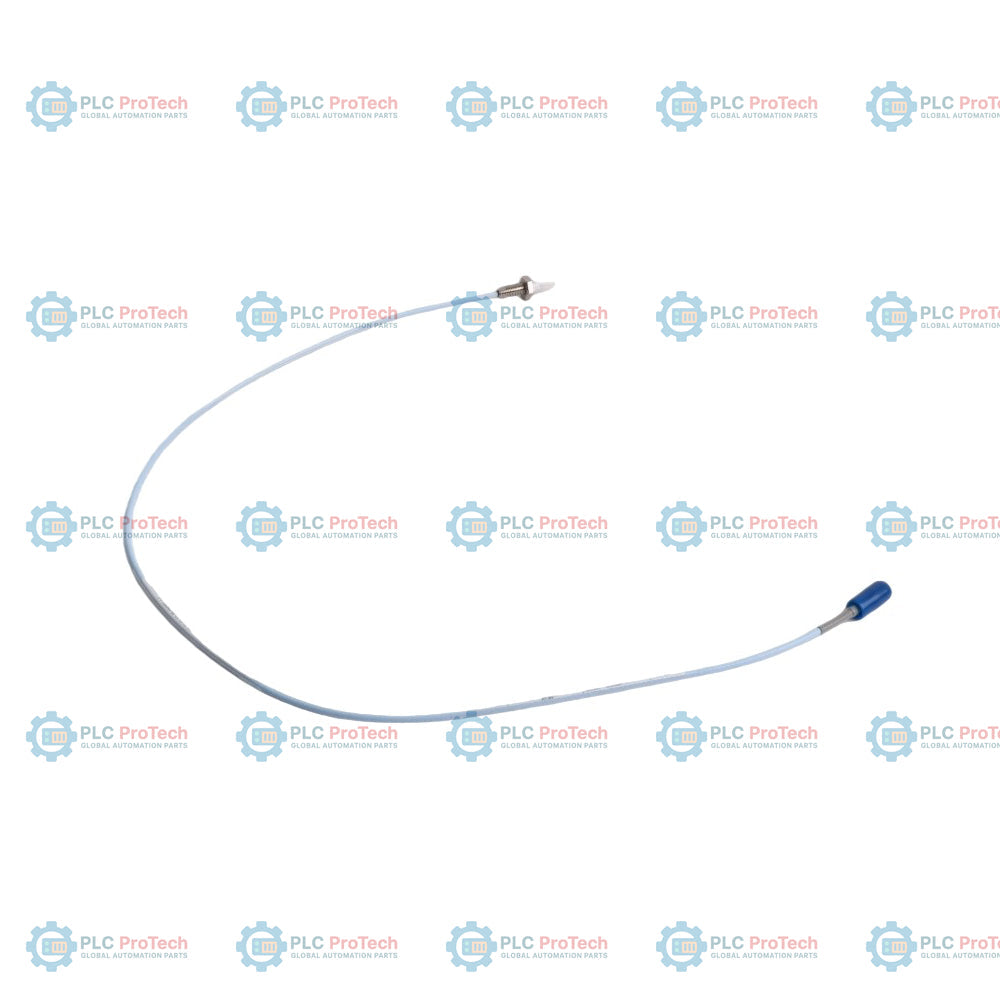

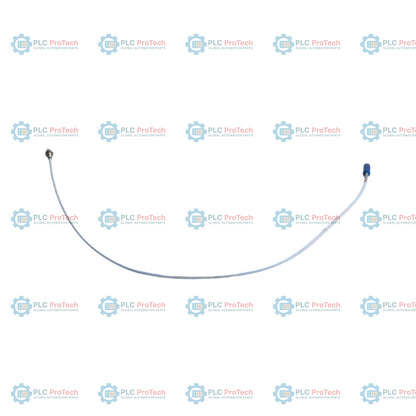

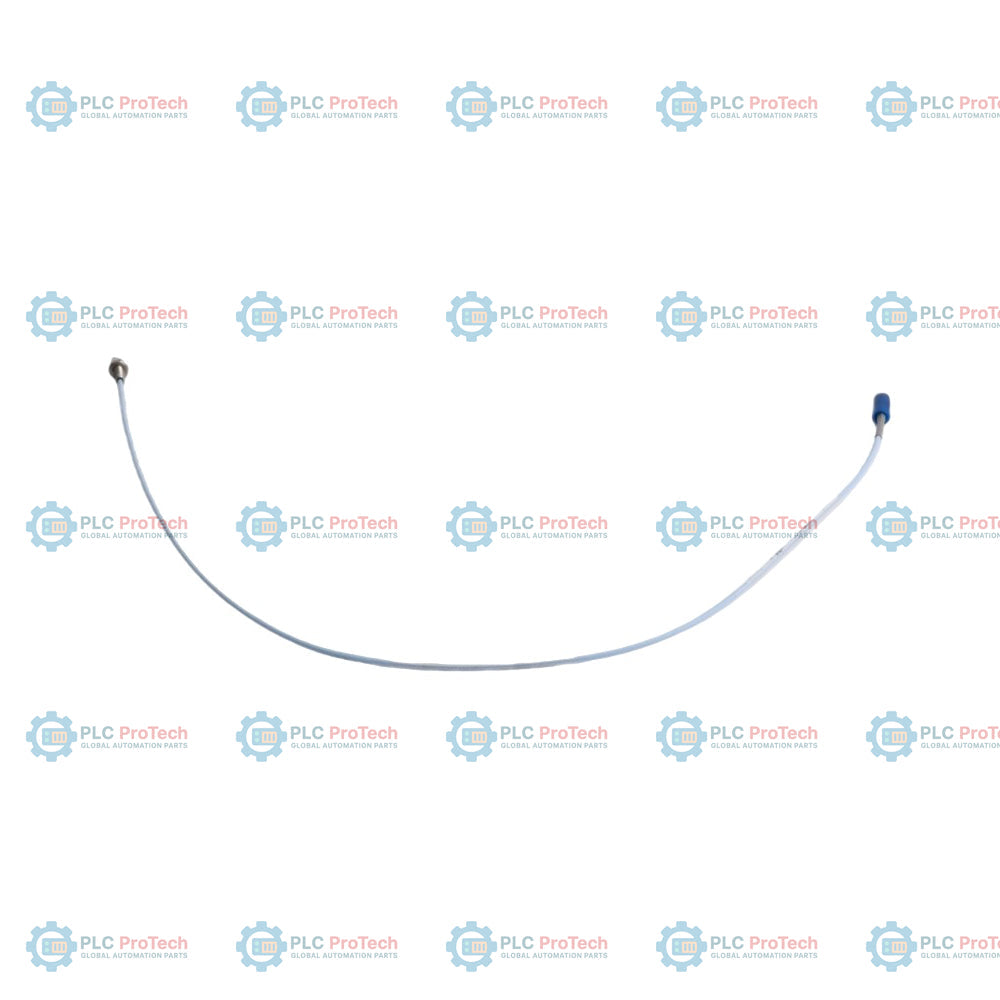

330901-00-40-05-02-05پروب مجاورتی 3300 NSv با طول بدون رزوه ۰٫۰ اینچ، طول کلی بدنه ۴٫۰ اینچ، طول کلی ۰٫۵ متر (۲۰ اینچ)، کابل کواکسیال استاندارد با کانکتور ClickLoc مینیاتوری و تأییدیههای متعدد برای مناطق خطرناک پیکربندی شده است. این حسگر بهعنوان یک مبدل جریان گردابی غیرتماسی برای اندازهگیری ارتعاش شفت و موقعیت محوری در کاربردهایی با هندسه هدف محدود یا فضای نصب کم کار میکند. این محصول به سامانه مبدل مجاورتی 3300 XL NSv تعلق دارد و همراه با حسگر Proximitor مدل 330980 و کابل رابط 330930 کار میکند.
برخلاف پیکربندیهای جایگزین، مانند سری پروبهای زرهدار 330902 یا مدلهای مجهز به محافظ کانکتور یکپارچه (گزینه 01)، این پیکربندی خاص دارای کابل کواکسیال استاندارد با عایق FEP و کانکتور ClickLoc بدون محافظ (گزینه 02) است تا انعطافپذیری مسیرگذاری در ماشینآلات با سوراخ کوچک به حداکثر برسد. افزون بر این، طول بدون رزوه ۰٫۰ اینچ (گزینه 00) بدنه پروب را کاملاً رزوهدار میکند و در مقایسه با گزینههای دارای بخش بدون رزوه، امکان تنظیم حداکثری درگیری رزوه را در درگاههای نصب کمعمق فراهم میسازد.
پروب مجاورتی 3300 NSv برای محیطهای صنعتی دوربالا با لقی کم، از جمله موارد زیر، ایدهآل است:
| گزینه | کد این SKU | توضیحات |
|---|---|---|
| شماره قطعه قابل سفارش | 330901-00-40-05-02-05 | پروب مجاورتی 3300 NSv، رزوه 1/4-28 UNF، بدون زره |
| A - گزینه طول بدون رزوه | 00 | طول بدون رزوه ۰٫۰ اینچ (بدنه کاملاً رزوهدار) |
| B - گزینه طول کلی بدنه | 40 | طول کلی بدنه ۴٫۰ اینچ |
| C - گزینه طول کلی | 05 | طول کلی ۰٫۵ متر (۲۰ اینچ) |
| D - گزینه کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| E - گزینه تأییدیه نهادهای ذیصلاح | 05 | تأییدیههای متعدد (CSA، ATEX، IECEx) |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه | 330901-00-40-05-02-05 |
| نوع محصول | پروب مجاورتی 3300 NSv |
| رزوه پروب | 1/4-28 UNF-2A |
| گزینه زره | هیچکدام (بدون زره) |
| سازگاری سیستم | سیستم مبدل 3300 XL NSv |
| جنس هدف | فولاد AISI 4140 (کالیبراسیون استاندارد) |
| محدوده خطی | 1.5 mm (60 mils)، با شروع از تقریباً 0.25 mm (10 mils) از هدف (0.25 تا 1.75 mm / 10 تا 70 mils) |
| فاصله توصیهشده | 1.0 mm (40 mils) |
| ضریب مقیاس افزایشی (ISF) | 7.87 V/mm (200 mV/mil) +12.5% / -20%، شامل خطای قابلیت تعویضپذیری در محدوده دمای محیط |
| انحراف از خط مستقیم با بهترین برازش (DSL) | کمتر از +/-0.06 mm (+/-2.3 mils) |
| پاسخ فرکانسی | 0 تا 10 kHz: +0، -3 dB با سیمکشی میدانی معمول |
| جنس نوک پروب | پلیفنیلن سولفید (PPS) |
| جنس محفظه پروب | فولاد زنگنزن AISI 304 (SST) |
| نوع کابل پروب | کابل کواکسیال 75 اهم، با عایق فلورو اتیلن پروپیلن (FEP) |
| طول کابل پروب | 0.5 m (20 in) |
| نوع کانکتور | کانکتور کواکسیال ClickLoc مینیاتوری (نر) |
| حداکثر استحکام کششی | 220 N (50 lb) از محفظه پروب تا سیم پروب؛ 220 N (50 lb) از سیم پروب تا کانکتورهای کابل رابط |
| گشتاور نامی حداکثری محفظه پروب | 7.3 N-m (65 in-lb) |
| گشتاور توصیهشده محفظه پروب | 5.1 N-m (45 in-lb) |
| محدوده دمای کاری (پروب) | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| رطوبت نسبی | چگالش 100٪، در صورت محافظت از کانکتورها غیرقابلغوطهوری |
| رابط کانکتور | کارکرد |
|---|---|
| رسانای مرکزی کواکسیال ClickLoc مینیاتوری | سیگنال (بالا) |
| شیلد بیرونی کواکسیال ClickLoc مینیاتوری | مشترک / زمین (پایین) |
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330901-00-40-05-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروبهای مجاورتی 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلیمتر × ۹۰ میلیمتر × ۹۰ میلیمتر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
