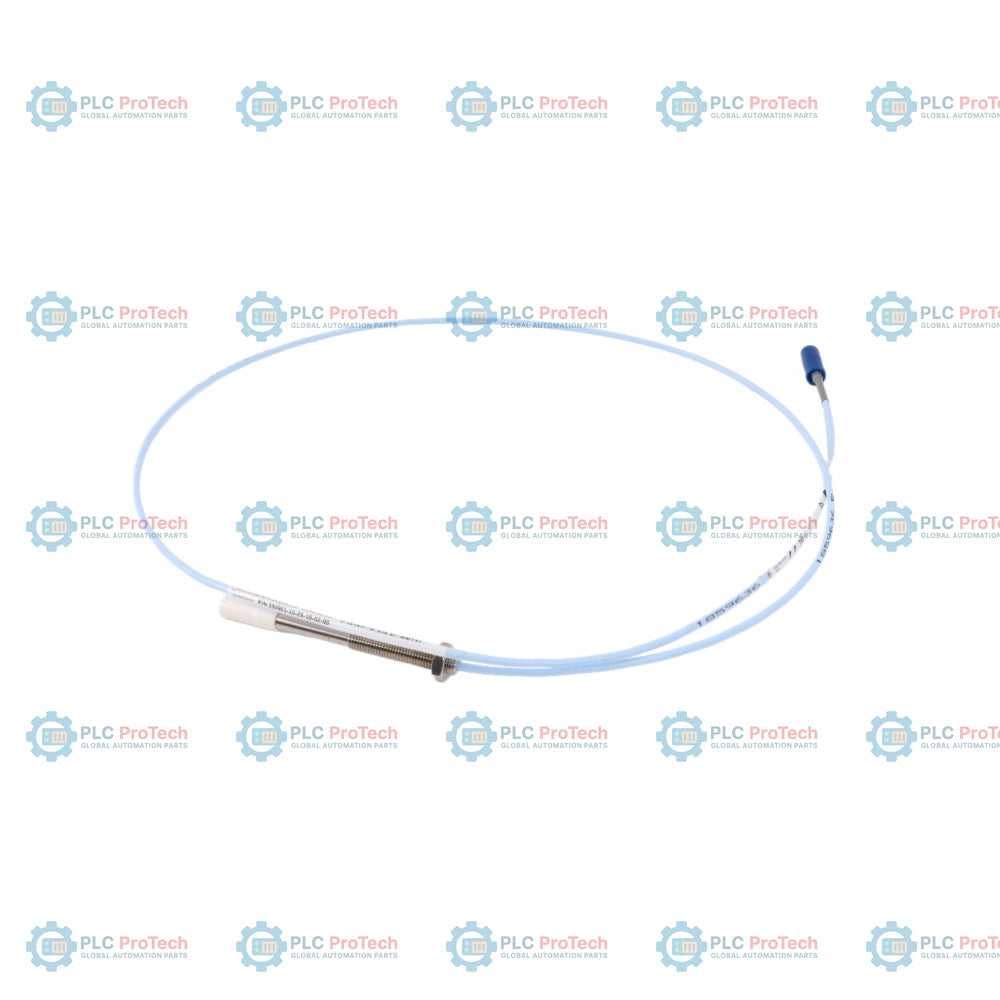

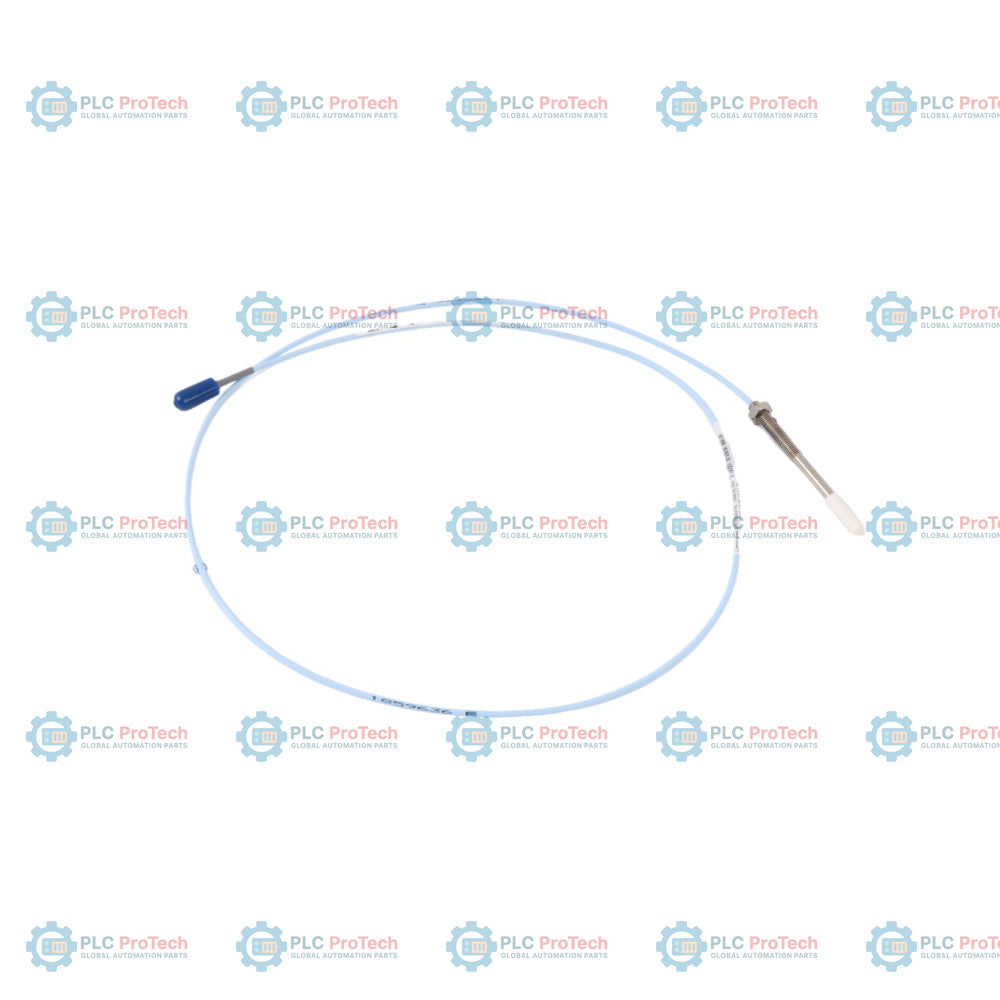

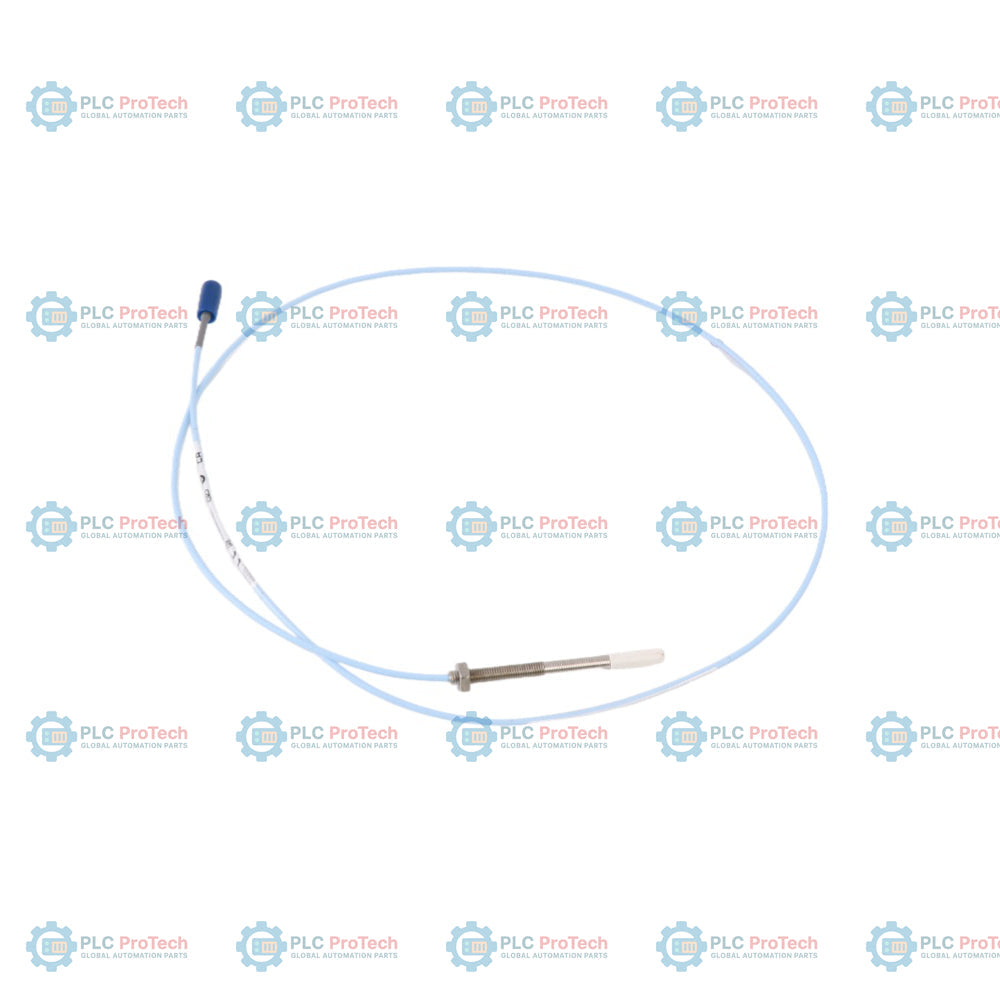

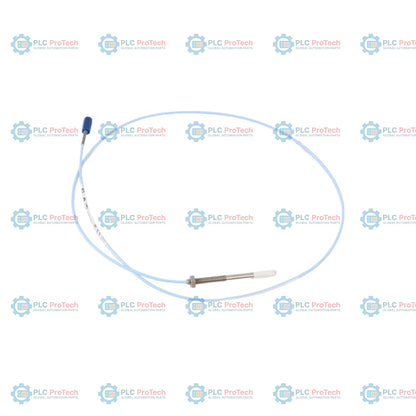

بدنه فولادی پروب 1/4-28 UNF با بخشی بدون رزوه، طول بدون رزوه ۱٫۰ اینچ (گزینه 10)، طول کلی بدنه ۲٫۴ اینچ (گزینه 24) و کابل استاندارد ۱٫۰ متری (گزینه 10)، این پیکربندی مبدل مجاورتی 3300 XL NSv را تعریف میکنند — 330901-10-24-10-02-00.
این پیکربندی خاص شامل روکش زرهی فولاد زنگنزن یا محافظ کانکتور (گزینه 02) نیست و برای کاربردهایی طراحی شده است که در آنها تأییدیههای مناطق خطرناک مورد نیاز نیستند (گزینه 00). برخلاف پیکربندیهای زرهدار مانند سری 330902 یا پیکربندیهای دارای فناوری کابل FluidLoc (گزینه 11 یا 12)، این مدل با کابل استاندارد و بدون زره، راهکاری سبکوزن و بسیار انعطافپذیر برای فضاهای نصب محدود و هندسه ناحیه هدف کوچکتر ارائه میدهد.
سامانه مبدل مجاورتی 3300 NSv برای ماشینآلاتی طراحی شده است که قطر هدف کوچک یا فضای نصب محدودی دارند و بهدلیل محدودیت فضا نمیتوان پروبهای استاندارد ۸ میلیمتری را در آنها نصب کرد. نصبهای معمول شامل موارد زیر است:
| گزینه / بخش | کد این SKU | معنی توضیحات / پیکربندی |
|---|---|---|
| شماره قطعه قابل سفارش | 330901-10-24-10-02-00 | پروب مجاورتی 3300 NSv، رزوه 1/4-28 UNF، بدون زره |
| A - گزینه طول بدون رزوه | 10 | طول بدون رزوه ۱٫۰ اینچ (۲۵ میلیمتر) (قابل سفارش با افزایشهای ۰٫۱ اینچی) |
| B - گزینه طول کلی بدنه | 24 | طول کلی بدنه ۲٫۴ اینچ (۶۱ میلیمتر) (قابل سفارش با افزایشهای ۰٫۱ اینچی) |
| C - گزینه طول کلی | 10 | طول کلی کابل ۱٫۰ متر (۳۹ اینچ) |
| D - گزینه نوع کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد (بدون محافظ کانکتور) |
| E - گزینه تأییدیه سازمان | 00 | نیازی به تأییدیه نیست |
| تولیدکننده | بنتلی نوادا (بیکر هیوز) |
| شماره قطعه / SKU | 330901-10-24-10-02-00 |
| سازگاری سیستم | سیستم مبدل پروکسیمیتی 3300 XL NSv |
| اندازه رزوه پروب | 1/4-28 UNF-2A، بدون زره |
| طول بدون رزوه | 1.0 in (25.4 mm) |
| طول محفظه | 2.4 in (61.0 mm) |
| طول کل کابل | 1.0 متر (39 in) |
| نوع کانکتور | کانکتور نر کواکسیال مینیاتوری ClickLoc (برنج با روکش طلا) |
| روکش / نوع کابل | کابل استاندارد کواکسیال 75-ohm، بدون زره (حداکثر قطر خارجی 2.8 mm) |
| محدوده خطی | 1.5 mm (60 mils)؛ شروع از 0.25 mm (10 mils) تا 1.75 mm (70 mils) |
| تنظیم فاصله توصیهشده | 1.0 mm (40 mils) |
| ضریب مقیاس افزایشی (ISF) | 7.87 V/mm (200 mV/mil) اسمی |
| انحراف از خط مستقیم با بهترین برازش (DSL) | کمتر از +/-0.06 mm (+/-2.3 mils) |
| پاسخ فرکانسی | 0 تا 10 kHz: معمولاً +0، -3 dB (با حداکثر 305 m / 1,000 ft سیمکشی میدانی) |
| قطر نوک پروب | حداکثر 5.26 mm (0.207 in) |
| حد اندازه هدف (هدف تخت) | حداقل قطر 8.9 mm (0.35 in)؛ حداقل توصیهشده 13 mm (0.5 in) |
| مقاومت DC (از مرکز پروب تا قسمت بیرونی) | 4.2 ohms +/-0.5 ohms (برای طول پروب 1.0 m) |
| محدوده دمای کاری | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| حد رطوبت نسبی | 100% میعان، غیرقابل غوطهوری (آزمایششده طبق IEC 68-2-3، گرمای مرطوب) |
| ماده آببندی فشار | آببند فشار تفاضلی اورینگ Viton بین نوک و محفظه |
| حداکثر گشتاور توصیهشده محفظه | 5.1 N m (45 in lb) |
| حداقل شعاع خم کابل | 25.4 mm (1.0 in) |
نصب مکانیکی و الکتریکی صحیح برای اطمینان از اندازهگیریهای دقیق پروب مجاورت ضروری است:
این پیکربندی خاص (گزینه 00) برای کاربردهایی در نظر گرفته شده است که به تأییدیههای ایمنی تخصصی برای مناطق خطرناک نیاز ندارند. برای کاربردهایی که به ایمنی ذاتی، عدم اشتعال یا گواهیهای ناحیهای (مانند ATEX، IECEx یا CSA) نیاز دارند، پیکربندی گزینه 05 (تأییدیههای متعدد) را مشخص کنید.
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 330901-10-24-10-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروبهای مجاورتی 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلیمتر × ۹۰ میلیمتر × ۹۰ میلیمتر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
بدنه فولادی پروب 1/4-28 UNF با بخشی بدون رزوه، طول بدون رزوه ۱٫۰ اینچ (گزینه 10)، طول کلی بدنه ۲٫۴ اینچ (گزینه 24) و کابل استاندارد ۱٫۰ متری (گزینه 10)، این پیکربندی مبدل مجاورتی 3300 XL NSv را تعریف میکنند — 330901-10-24-10-02-00.
این پیکربندی خاص شامل روکش زرهی فولاد زنگنزن یا محافظ کانکتور (گزینه 02) نیست و برای کاربردهایی طراحی شده است که در آنها تأییدیههای مناطق خطرناک مورد نیاز نیستند (گزینه 00). برخلاف پیکربندیهای زرهدار مانند سری 330902 یا پیکربندیهای دارای فناوری کابل FluidLoc (گزینه 11 یا 12)، این مدل با کابل استاندارد و بدون زره، راهکاری سبکوزن و بسیار انعطافپذیر برای فضاهای نصب محدود و هندسه ناحیه هدف کوچکتر ارائه میدهد.
سامانه مبدل مجاورتی 3300 NSv برای ماشینآلاتی طراحی شده است که قطر هدف کوچک یا فضای نصب محدودی دارند و بهدلیل محدودیت فضا نمیتوان پروبهای استاندارد ۸ میلیمتری را در آنها نصب کرد. نصبهای معمول شامل موارد زیر است:
| گزینه / بخش | کد این SKU | معنی توضیحات / پیکربندی |
|---|---|---|
| شماره قطعه قابل سفارش | 330901-10-24-10-02-00 | پروب مجاورتی 3300 NSv، رزوه 1/4-28 UNF، بدون زره |
| A - گزینه طول بدون رزوه | 10 | طول بدون رزوه ۱٫۰ اینچ (۲۵ میلیمتر) (قابل سفارش با افزایشهای ۰٫۱ اینچی) |
| B - گزینه طول کلی بدنه | 24 | طول کلی بدنه ۲٫۴ اینچ (۶۱ میلیمتر) (قابل سفارش با افزایشهای ۰٫۱ اینچی) |
| C - گزینه طول کلی | 10 | طول کلی کابل ۱٫۰ متر (۳۹ اینچ) |
| D - گزینه نوع کانکتور و کابل | 02 | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد (بدون محافظ کانکتور) |
| E - گزینه تأییدیه سازمان | 00 | نیازی به تأییدیه نیست |
| تولیدکننده | بنتلی نوادا (بیکر هیوز) |
| شماره قطعه / SKU | 330901-10-24-10-02-00 |
| سازگاری سیستم | سیستم مبدل پروکسیمیتی 3300 XL NSv |
| اندازه رزوه پروب | 1/4-28 UNF-2A، بدون زره |
| طول بدون رزوه | 1.0 in (25.4 mm) |
| طول محفظه | 2.4 in (61.0 mm) |
| طول کل کابل | 1.0 متر (39 in) |
| نوع کانکتور | کانکتور نر کواکسیال مینیاتوری ClickLoc (برنج با روکش طلا) |
| روکش / نوع کابل | کابل استاندارد کواکسیال 75-ohm، بدون زره (حداکثر قطر خارجی 2.8 mm) |
| محدوده خطی | 1.5 mm (60 mils)؛ شروع از 0.25 mm (10 mils) تا 1.75 mm (70 mils) |
| تنظیم فاصله توصیهشده | 1.0 mm (40 mils) |
| ضریب مقیاس افزایشی (ISF) | 7.87 V/mm (200 mV/mil) اسمی |
| انحراف از خط مستقیم با بهترین برازش (DSL) | کمتر از +/-0.06 mm (+/-2.3 mils) |
| پاسخ فرکانسی | 0 تا 10 kHz: معمولاً +0، -3 dB (با حداکثر 305 m / 1,000 ft سیمکشی میدانی) |
| قطر نوک پروب | حداکثر 5.26 mm (0.207 in) |
| حد اندازه هدف (هدف تخت) | حداقل قطر 8.9 mm (0.35 in)؛ حداقل توصیهشده 13 mm (0.5 in) |
| مقاومت DC (از مرکز پروب تا قسمت بیرونی) | 4.2 ohms +/-0.5 ohms (برای طول پروب 1.0 m) |
| محدوده دمای کاری | -52 degC تا +177 degC (-62 degF تا +351 degF) |
| حد رطوبت نسبی | 100% میعان، غیرقابل غوطهوری (آزمایششده طبق IEC 68-2-3، گرمای مرطوب) |
| ماده آببندی فشار | آببند فشار تفاضلی اورینگ Viton بین نوک و محفظه |
| حداکثر گشتاور توصیهشده محفظه | 5.1 N m (45 in lb) |
| حداقل شعاع خم کابل | 25.4 mm (1.0 in) |
نصب مکانیکی و الکتریکی صحیح برای اطمینان از اندازهگیریهای دقیق پروب مجاورت ضروری است:
این پیکربندی خاص (گزینه 00) برای کاربردهایی در نظر گرفته شده است که به تأییدیههای ایمنی تخصصی برای مناطق خطرناک نیاز ندارند. برای کاربردهایی که به ایمنی ذاتی، عدم اشتعال یا گواهیهای ناحیهای (مانند ATEX، IECEx یا CSA) نیاز دارند، پیکربندی گزینه 05 (تأییدیههای متعدد) را مشخص کنید.
