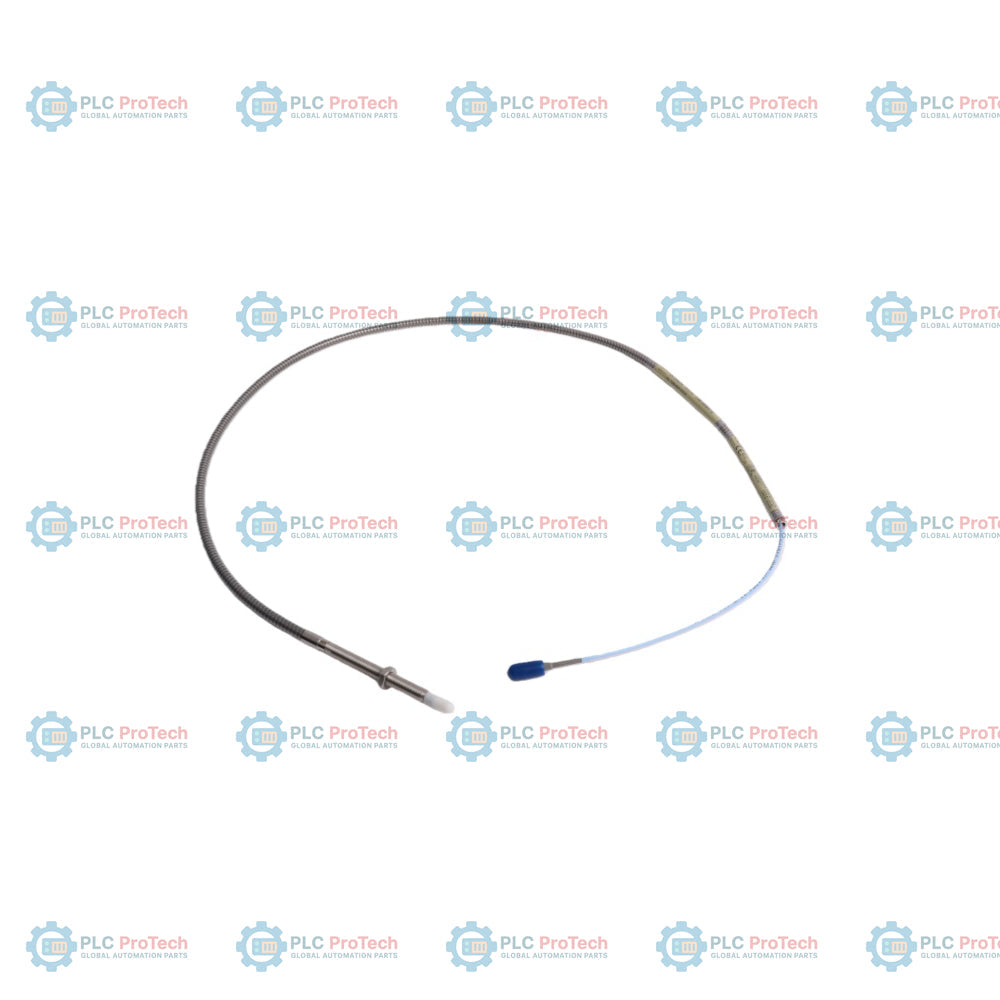

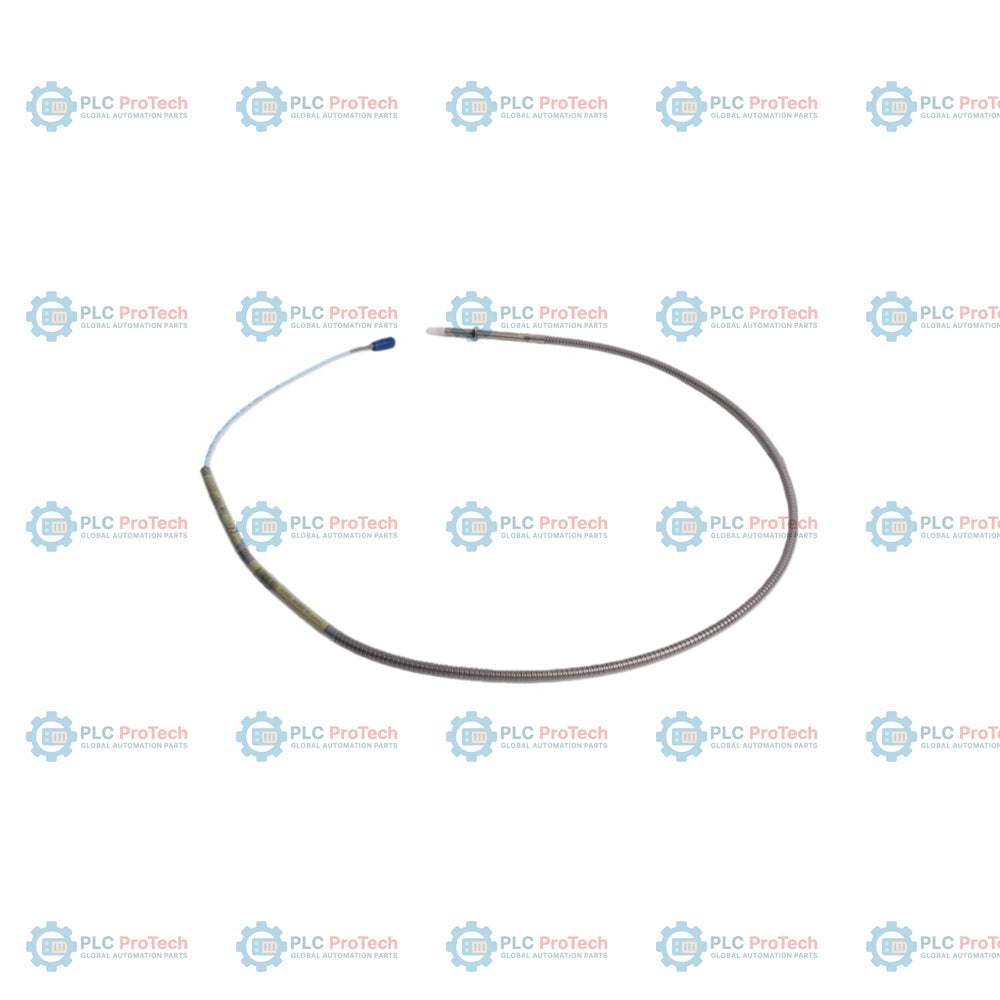

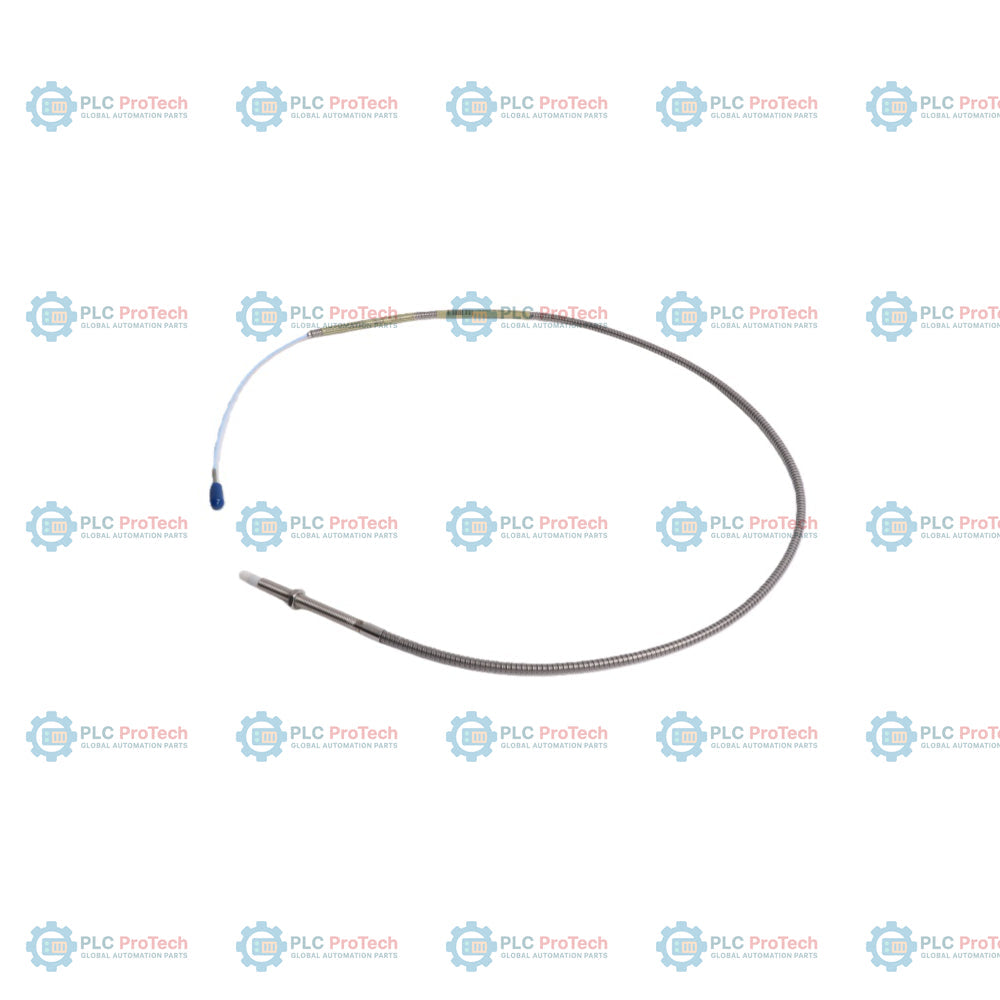

Bently Nevada 330904-00-09-10-02-05 پرُب مجاورتی 3300 XL NSv

Q: پیکربندی دقیق پروب 330904-00-09-10-02-05 چیست؟

این SKU نشاندهنده یک پروب 3300 XL NSv با رزوه M8x1، زره فولادی ضدزنگ یکپارچه، طول بدنه ۰٫۹ اینچ، طول کل سیستم ۱٫۰ متر و چندین تأییدیه برای مناطق خطرناک (CSA، ATEX و IECEx) است.

Q: آیا میتوان از این پروب در مکانهای خطرناک استفاده کرد؟

بله، گزینه 05 در این مدل نشان میدهد که این پروب دارای چندین تأییدیه، از جمله CSA، ATEX و IECEx است و در صورت استفاده با موانع ایمنی و دستورالعملهای مناسب، برای نصب در مناطق خطرناک مناسب است.

Q: عملکرد سیستم NSv (نسل بعدی کوچک) چیست؟

سیستم 3300 XL NSv بهطور ویژه برای کاربردهایی با فضای نصب محدود یا هندسه هدف کوچک، مانند شفتهای کوچکتر از ۵۱ میلیمتر، طراحی شده است؛ در این موارد، پروبهای استاندارد 3300 XL بیش از حد بزرگ هستند.

Q: آیا محافظهای کانکتور همراه این پروب ارائه میشوند؟

محافظهای کانکتور بر اساس گزینه کانکتور انتخابشده ارائه میشوند؛ بااینحال، در صورت نیاز برای محافظت محیطی خاص، میتوان آنها را بهعنوان لوازم جانبی جداگانه (برای مثال 136536-01) نیز خریداری کرد.

SKU 330904-00-09-10-02-05

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330904-00-09-10-02-05
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب‌های مجاورت 3300 NSv
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 120g
ابعاد: ۴۵ میلی‌متر × ۹۰ میلی‌متر × ۹۰ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

330904-00-09-10-02-05 یک پیکربندی پروب مجاورتی 3300 XL NSv است که دارای رزوه M8x1، آرمور یکپارچه و طول کل سیستم ۱٫۰ متر است. این پروب جابه‌جایی جریان گردابی، جزء حیاتی سیستم مبدل مجاورتی 3300 XL NSv محسوب می‌شود و به‌طور ویژه برای کاربردهایی طراحی شده است که در آن‌ها محدودیت فضا یا هندسه کوچک هدف، عملکرد مبدل‌های استاندارد را محدود می‌کند. این پیکربندی شامل گزینه 00 (طول بدون رزوه ۰٫۰ اینچ)، گزینه 09 (طول بدنه ۰٫۹ اینچ)، گزینه 10 (طول کل ۱٫۰ متر)، گزینه 02 (رابط ClickLoc مینیاتوری کواکسیال استاندارد) و گزینه 05 (تأییدیه‌های CSA/ATEX/IECEx برای مناطق خطرناک) است.

سیستم 3300 XL NSv برای پایش بسیار دقیق ماشین‌آلاتی مانند توربوماشین‌های با قطر داخلی کوچک، توربین‌های مشتق‌شده از موتور هواپیما و تجهیزاتی با قطر شفت کمتر از ۵۱ میلی‌متر (۲ اینچ) طراحی شده است. این مبدل با استفاده از نوک پروب و مجموعه سیم‌پیچ کوچک‌تر، اندازه‌گیری قابل‌اعتماد ارتعاش شعاعی، موقعیت محوری و تاکومتر را در نواحی محدود فراهم می‌کند و عملاً جایگزین سیستم‌های مبدل قدیمی 3300 RAM یا سری 190 می‌شود.

ویژگی‌ها

رزوه: رزوه M8x1 برای نصب مکانیکی دقیق.
آرمور: آرمور یکپارچه از جنس فولاد زنگ‌نزن برای حفاظت مکانیکی بهتر در محیط‌های صنعتی.
طول کل: طول سیستم ۱٫۰ متر (پروب به‌علاوه کابل).
رابط: رابط مینیاتوری کواکسیال ClickLoc (گزینه 02) برای مسیر سیگنال ایمن و قابل‌اعتماد.
تأییدیه‌ها: گواهی گزینه 05، پشتیبانی‌کننده از الزامات مناطق خطرناک CSA، ATEX و IECEx.
سازگاری: طراحی‌شده برای استفاده با حسگرهای Proximitor مدل 3300 XL NSv و کابل‌های رابط.

کاربردها

اندازه‌گیری ارتعاش شعاعی و موقعیت شعاعی در ماشین‌آلات یاتاقان‌دار با فیلم سیال.
اندازه‌گیری موقعیت محوری (تراست) برای اهداف کوچک.
اندازه‌گیری تاکومتر و سرعت صفر.
ارسال سیگنال مرجع فاز (Keyphasor).
پایش ماشین‌آلات دارای محدودیت شدید در دید جانبی یا سوراخ پله‌ای.

اطلاعات سفارش

گزینه	کد این SKU	توضیحات
شماره قطعه قابل سفارش	330904-00-09-10-02-05	پروب 3300 NSv، رزوه M8x1، مجهز به آرمور
A - طول بدون رزوه	00	طول بدون رزوه ۰٫۰ اینچ
B - طول بدنه	09	طول کلی بدنه ۰٫۹ اینچ
C - طول کل	10	۱٫۰ متر (۳۹ اینچ)
D - رابط	02	رابط مینیاتوری کواکسیال ClickLoc، کابل استاندارد
E - تأییدیه سازمان	05	چندین تأییدیه (CSA، ATEX، IECEx)

مشخصات فنی

سازنده	Bently Nevada (Baker Hughes)
شماره مدل	330904-00-09-10-02-05
قطر پروب	تقریباً ۵ میلی‌متر (قطر اسمی نوک)
رزوه	M8x1
نوع کابل	کابل کواکسیال ۷۵ اهم با آرمور یکپارچه
محدوده خطی	۱٫۵ میلی‌متر (۶۰ میل)
ضریب مقیاس افزایشی	۷٫۸۷ ولت بر میلی‌متر (۲۰۰ میلی‌ولت بر میل)
دمای کار	-۵۲ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد
دمای نگهداری	-۵۲ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد
تأییدیه‌های سازمانی	CSA، ATEX، IECEx (چندین تأییدیه)

راهنمای نصب

اطمینان حاصل کنید که پروب با استفاده از مهره‌های قفل ارائه‌شده، در محلی نصب شود که ارتعاش خودِ براکت نصب را به حداقل برساند. بررسی کنید فاصله نوک پروب تقریباً روی ۱٫۰ میلی‌متر (۴۰ میل) تنظیم شده باشد؛ این مقدار برای عملکرد اسمی توصیه می‌شود. هنگام مسیردهی کابل‌ها، از خم‌های تند خودداری کنید و برای جلوگیری از تداخل سیگنال، فاصله کافی از خطوط برق AC فشارقوی را حفظ کنید. اگر محیط باعث قرارگیری رابط‌ها در معرض رطوبت یا آلودگی می‌شود، از محافظ‌های رابط ارائه‌شده استفاده کنید.

انطباق و گواهی‌ها

منطقه خطرناک: CSA/NRTL/C، ATEX، IECEx (Ex ia IIC T5...T1 Ga؛ Ex ia IIIC T90C...T280C Dc)
ایمنی عملکردی: SIL 2 (HFT=0) / SIL 3 (HFT=1)
استانداردها: دستورالعمل EMC 2014/30/EU، EN 61000-6-2، EN 61000-6-4، RoHS

FAQ

پیکربندی دقیق پروب 330904-00-09-10-02-05 چیست؟

این SKU نشان‌دهنده یک پروب 3300 XL NSv با رزوه M8x1، زره فولادی ضدزنگ یکپارچه، طول بدنه ۰٫۹ اینچ، طول کل سیستم ۱٫۰ متر و چندین تأییدیه برای مناطق خطرناک (CSA، ATEX و IECEx) است.

آیا می‌توان از این پروب در مکان‌های خطرناک استفاده کرد؟

بله، گزینه 05 در این مدل نشان می‌دهد که این پروب دارای چندین تأییدیه، از جمله CSA، ATEX و IECEx است و در صورت استفاده با موانع ایمنی و دستورالعمل‌های مناسب، برای نصب در مناطق خطرناک مناسب است.

عملکرد سیستم NSv (نسل بعدی کوچک) چیست؟

سیستم 3300 XL NSv به‌طور ویژه برای کاربردهایی با فضای نصب محدود یا هندسه هدف کوچک، مانند شفت‌های کوچک‌تر از ۵۱ میلی‌متر، طراحی شده است؛ در این موارد، پروب‌های استاندارد 3300 XL بیش از حد بزرگ هستند.

آیا محافظ‌های کانکتور همراه این پروب ارائه می‌شوند؟

محافظ‌های کانکتور بر اساس گزینه کانکتور انتخاب‌شده ارائه می‌شوند؛ بااین‌حال، در صورت نیاز برای محافظت محیطی خاص، می‌توان آن‌ها را به‌عنوان لوازم جانبی جداگانه (برای مثال 136536-01) نیز خریداری کرد.
