تولیدکننده: Bently Nevada
شماره محصول: 3500/40M
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مانیتور مجاورتی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
ابعاد: 300 mm x 280 mm x 65 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

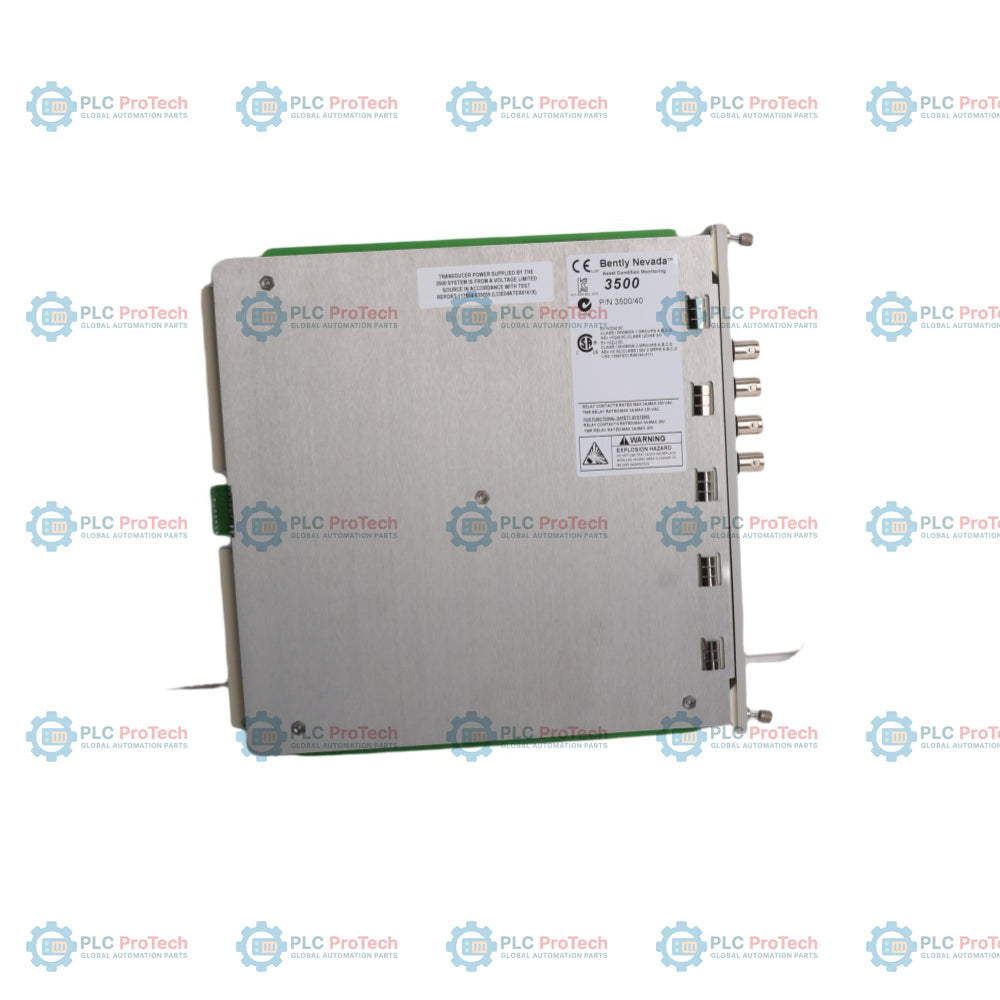

مانیتور پروکسیمیتور Bently Nevada 3500/40M یک ماژول چهارکاناله است که برای حفاظت پیوسته از ماشین‌آلات و پایش اطلاعات دارایی‌های حیاتی طراحی شده است. Bently Nevada 3500/40M با دریافت ورودی از مبدل‌های مجاورتی، سیگنال‌های خام حسگر را شرطی‌سازی می‌کند تا پارامترهای دینامیکی ضروری را ردیابی کرده و آن‌ها را با نقاط تنظیم هشدار قابل‌برنامه‌ریزی توسط کاربر مقایسه کند. هدف اصلی مهندسی این واحد، راه‌اندازی سامانه‌های خودکار حفاظت از ماشین‌آلات و در عین حال ارائه داده‌های تشخیصی با دقت بالا به تیم‌های بهره‌برداری و نگهداری است.
طراحی چهارکاناله: بهصورت جفتی قابل پیکربندی است و امکان تخصیص دوگانه عملکرد را در کانالهای ۱ و ۲ و کانالهای ۳ و ۴ فراهم می‌کند.
شرطی‌سازی انعطاف‌پذیر سیگنال: از طریق پیکربندی نرمافزاری، اندازه‌گیری‌های متنوع ماشین، از جمله ارتعاش شعاعی، موقعیت محوری، خارج از مرکز، انبساط تفاضلی و REBAM را پشتیبانی می‌کند.
ماتریس پیشرفته نقاط تنظیم: امکان تنظیم نقاط هشدار برای همه مقادیر استاتیک فعال و نقاط خطر برای هر دو مقدار استاتیک فعال در هر کانال را فراهم می‌کند.

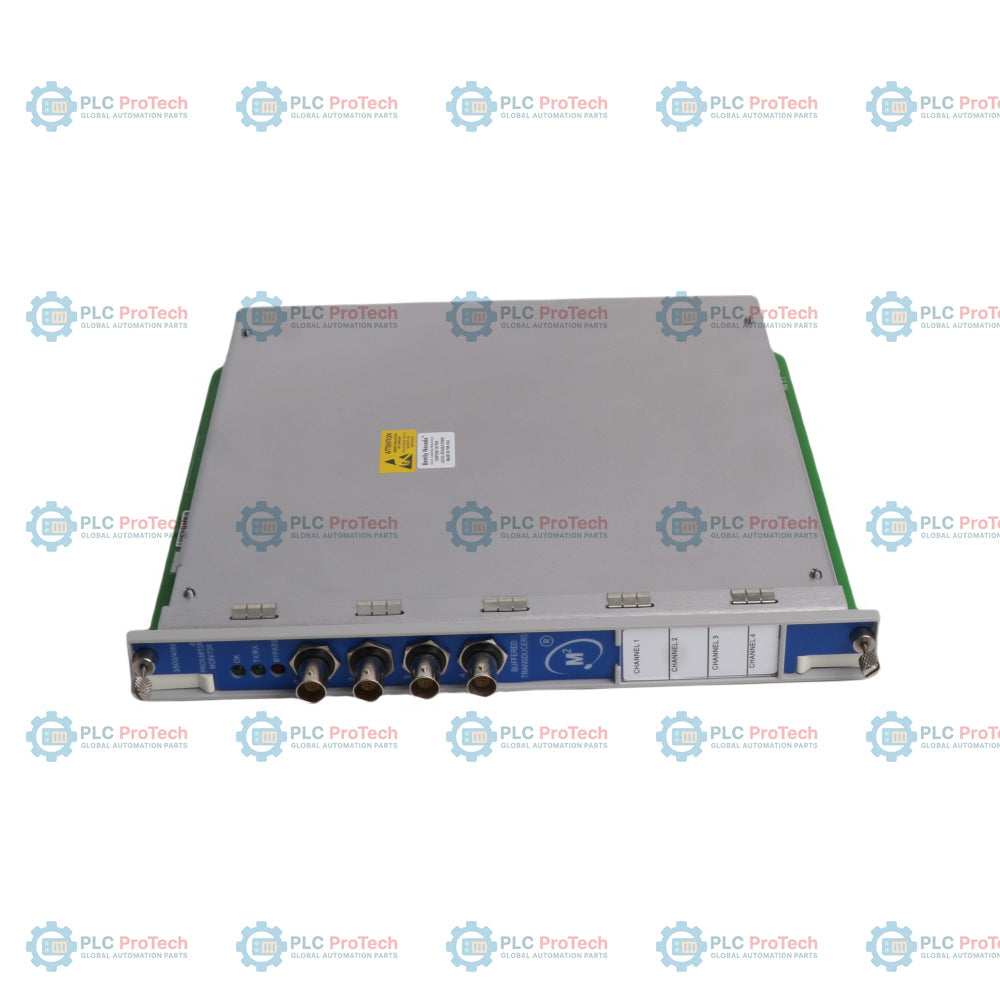

ردگیری وضعیت روی برد: LEDهای پنل جلویی وضعیت سلامت ماژول (OK)، وضعیت ارتباط رک (TX/RX) و شرایط بای‌پس کانال فعال را نشان میدهند.
محافظت در برابر اتصال کوتاه: خروجی‌های کواکسیال بافرشده مبدل در پنل جلویی، در برابر خطاهای سیم‌کشی مداوم کاملاً محافظت میشوند.
پایش ارتعاش شفت و نیروی محوری توربین‌های بخار و گاز.
سامانه‌های حفاظت از کمپرسورهای گریز از مرکز و محوری.
عیب‌یابی پمپ‌ها، فن‌ها و موتورهای الکتریکی صنعتی بزرگ.
تحلیل یاتاقان‌های غلتشی با استفاده از پیکربندی‌های REBAM با فرکانس بالا.
| کد گزینه | شرح / پیکربندی سخت‌افزار |
|---|---|
| 3500/40M-A01-BXX | ماژول I/O پروکسیمیتور با ترمینال داخلی |
| 3500/40M-A02-BXX | ماژول I/O پروکسیمیتور با ترمینال‌های خارجی |
| 3500/40M-A03-BXX | ماژول I/O پروکسیمیتور با موانع داخلی و ترمینال‌های داخلی |
| گزینه B00 | بدون تأییدیه برای مناطق خطرناک |
| گزینه B01 | تأییدیه CNRTLus (کلاس I، بخش ۲) |
| گزینه B02 | تأییدیه ATEX/IECEx/CSA (کلاس I، ناحیه ۲) - فقط با گزینه A03 موجود است |
| پارامتر | مشخصات مهندسی |
|---|---|
| ورودی‌های سیگنال | پذیرش ۱ تا ۴ سیگنال مبدل مجاورتی |
| مصرف برق | ۷٫۷ وات، معمولاً |
| امپدانس ورودی | ۱۰ کیلو‌اهم (ورودی‌های استاندارد I/O پروکسیمیتور و شتاب) |
| امپدانس خروجی بافرشده | ۵۵۰ اهم |
| منبع تغذیه مبدل | -۲۴ ولت DC |
| حساسیت شعاعی / محوری / خارج از مرکز | 3.94 mV/micrometer (100 mV/mil) یا 7.87 mV/micrometer (200 mV/mil) |
| حساسیت انبساط تفاضلی | 0.394 mV/micrometer (10 mV/mil) یا 0.787 mV/micrometer (20 mg/mil) |
| حساسیت REBAM | 40 mV/micrometer (1000 mV/mil) یا 80 mV/micrometer (2000 mV/mil) |
| دقت فیلتر مستقیم/شکاف | معمولاً در محدوده +/-0.33 درصد مقیاس کامل، حداکثر +/-1 درصد |
| دقت فاز | حداکثر 3 درجه خطا |
| دقت نقطه تنظیم هشدار | در محدوده 0.13 درصد مقدار مطلوب |
| دمای کاری (ورودی/خروجی استاندارد) | -30 degC تا +65 degC (-22 degF تا +150 degF) |
| دمای کاری (ورودی/خروجی دارای ایزولاسیون) | 0 degC تا +65 degC (32 degF تا +150 degF) |
| دمای نگهداری | -40 degC تا +85 degC (-40 degF تا +185 degF) |
| رطوبت نسبی | 95 درصد، بدون میعان |
| ابعاد ماژول مانیتور | 241.3 mm × 24.4 mm × 241.8 mm (9.50 in × 0.96 in × 9.52 in) |
| الزامات فضای رک | 1 شیار جلویی تمام‌ارتفاع (مانیتور)، 1 شیار پشتی تمام‌ارتفاع (ماژول ورودی/خروجی) |
| سازنده | Bently Nevada (Baker Hughes) |
| کشور مبدأ | ایالات متحده |
| وزن حمل (محاسبه‌شده) | 1.5 kg (شامل ماژول اصلی، کارت ورودی/خروجی پشتی و بسته‌بندی محافظ) |
| ابعاد بسته‌بندی (محاسبه‌شده) | 300 mm × 280 mm × 65 mm |
