تولیدکننده: Bently Nevada
شماره محصول: 3500/42-09-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای ابزار دقیق نظارت بر توربین
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

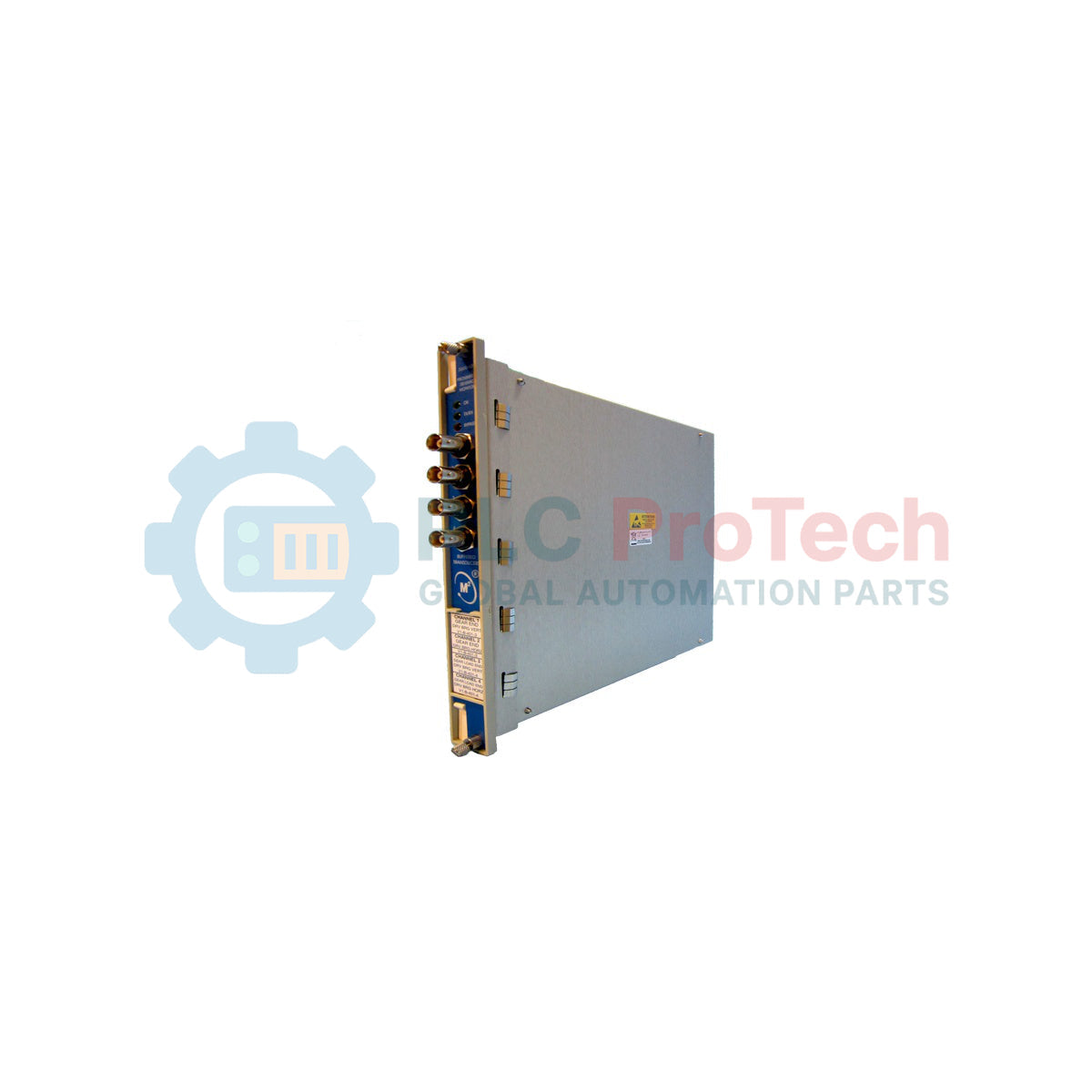

Bently Nevada 3500/42-09-CN بهعنوان یکی از اجزای اصلی چارچوب حفاظت ماشینآلات، یک مانیتور چهارکاناله است که برای پردازش ورودیهای پیوسته از مبدلهای مجاورتی و لرزهای طراحی شده است. این ماژول با دریافت و آمادهسازی سیگنالهای حسگرهای دینامیک، دادههای بلادرنگ سلامت ماشینآلات را برای شناسایی ناپایداری روتور، ارتعاش سازهای و جابهجایی شفت ارائه میدهد. ماژول این سیگنالهای خام را به واحدهای مهندسی تبدیل کرده و با مقایسه آنها با نقاط تنظیم هشدار تعریفشده توسط کاربر، هنگام فراتر رفتن شرایط از محدودههای ایمن عملیاتی، خاموشسازی خودکار ماشینآلات را فعال میکند.
این مدل که به پیکربندی I/O مدل -09 Prox/Velom مجهز است، از ترمینالهای داخلی استفاده میکند و با حذف نیاز به بلوکهای ترمینال خارجی، سیمکشی میدانی را مستقیماً در بکپلین ساده میسازد. پسوند -CN نشاندهنده گواهیهای منطقهای ویژه هر کشور است و انطباق با مقررات سختگیرانه ایمنی برق صنعتی را در مناطق تعیینشده تضمین میکند.
| کد گزینه | مؤلفه سختافزاری | مشخصات عملکردی |
|---|---|---|
| 3500/42 | ماژول اصلی پایش | پردازنده چهارکاناله پایش پروکسیمیتور / لرزهای. |
| -09 | نوع ماژول ورودی/خروجی | ماژول ورودی/خروجی پروکسیمیتور/سرعتسنج با ترمینالهای پیچی داخلی مستقیم. |
| -CN | تأییدیههای نهادهای استاندارد | گواهیهای ویژه هر کشور برای تأسیسات صنعتی منطقهای. |
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه ماژول | 3500/42-09-CN |
| ورودیهای سیگنال | پشتیبانی از حداکثر ۴ سیگنال کانال دینامیکی تفاضلی |
| امپدانس ورودی | ۱۰ کیلواهم اسمی (برای ورودیهای ترانسدیوسر استاندارد سهسیمی) |
| ایزولاسیون سیگنال | ایزولاسیون گالوانیکی در رابطهای سیستم و ارتباطات خارجی |
| تفکیکپذیری A/D | تبدیل سیگما-دلتا ۲۴ بیتی |
| محدودههای محیطی | در حال کار: −۳۰ تا +۶۵ درجه سلسیوس (−۲۲ تا +۱۵۰ درجه فارنهایت) |
| رطوبت نسبی | حداکثر ۹۵٪، بدون میعان |
| کشور مبدأ | ایالات متحده آمریکا (USA) |
| وزن حمل | ۲٫۰ کیلوگرم (۴٫۴ پوند) |
ماژول ورودی/خروجی -09 دارای ترمینال پیچی با قابلیت اطمینان بالا است. در ادامه، توالی استاندارد سیمکشی کانال برای هر نقطه تحت پایش آمده است:
| نامگذاری ترمینال | عملکرد اتصال | نوع سیم میدانی پیشنهادی |
|---|---|---|
| -24V / VT | تغذیه ترانسدیوسر (ریل تغذیه منفی) | تریاد تابیده سهسیمی شیلددار (18 تا 22 AWG) |
| SIG / OUT | ورودی سیگنال دینامیکی (بازخورد ارتعاش) | تریاد تابیده سهسیمی شیلددار (18 تا 22 AWG) |
| COM / RET | مسیر برگشت مشترک حسگر | تریاد تابیده سهسیمی شیلددار (18 تا 22 AWG) |
| SHLD / GND | ترمینال شیلد (اتصال داخلی به زمین شاسی) | سیم تخلیه فقط در سمت رک به ترمینال شیلد متصل است |
مدل 3500/42-09-CN مستقیماً با هر ساختار رک 3500 با عمق استاندارد (مانند 3500/05) سازگار است. هنگام ارتقای واحدهای قدیمیتر 3500/40 به 3500/42، توجه داشته باشید که پایگاه داده نرمافزار پیکربندی رک 3500 باید به نسخه 5.0 یا بالاتر بهروزرسانی شود. نمیتوانید تنظیمات پیکربندی 3500/40 را با ماتریسهای میانافزار 3500/42 ترکیب کنید؛ این تنظیمات باید با استفاده از ابزار بومی مهاجرت پایگاه داده دوباره ایجاد یا منتقل شوند.
هنگام مسیریابی خطوط سیگنال از ماژول ورودی/خروجی -09، در صورت اتصال شیلد کابلهای حسگر در چند نقطه، ممکن است مشکلات نویز هممد ایجاد شود. سیم تخلیه شیلد را همیشه فقط به ترمینال شیلد ماژول ورودی/خروجی -09 متصل کنید. شیلد کابل در سمت حسگر باید ایزوله بماند و برای جلوگیری از جریانهای حلقه زمین که سیگنالهای کاذب 50/60 Hz را وارد مانیتور میکنند، با روکش حرارتی عایق شود.
در طول راهاندازی اولیه، ولتاژ تغذیه مبدل را با استفاده از مولتیمتر دیجیتال با امپدانس بالا در ترمینالبلوکها بررسی کنید. مطمئن شوید ولتاژ نسبت به ترمینال COM در حدود -24 VDC پایدار است. اگر سطح ولتاژ هنگام بارگذاری نوسان دارد یا به کمتر از -22 VDC میرسد، مسیرهای کابل را از نظر فرسودگی احتمالی یا مسیرهای با مقاومت بالا در جعبههای ترمینال میانی بررسی کنید.
هنگامی که رک روشن است، ماژولهای مانیتور را در رک وارد یا از آن خارج نکنید. تعویض ماژول در حالت برقدار، بدون فعالکردن کلیدهای بایپس گرههای مانیتورینگ مجاور، ممکن است باعث عملکرد ناخواسته رلهها یا تریپ ماشین شود. پیش از جابهجایی فیزیکی، همیشه مطمئن شوید رلههای سیستم در حالت بایپس هستند.
مطمئن شوید منبع تغذیه رک 3500 کاملاً بیبرق است، یا بررسی کنید همه مدارهای منطقی ایمنی فعال متصل به سیستم قفل شده و در وضعیت بایپس قرار دارند.
ماژول ورودی/خروجی -09 را در شکاف متناظر در قسمت پشتی رک 3500 قرار دهید و پیچهای نگهدارنده ماژول را محکم ببندید تا اتصال زمین مناسبی با شاسی برقرار شود.
ماژول مانیتور اصلی جلویی را با ریلهای راهنمای متناظر در شکاف جلویی رک همراستا کنید. آن را به سمت داخل بلغزانید تا کانکتور چندپایه بهطور ایمن با برد پشتی جفت شود.
سیمکشی میدانی مبدل را مطابق تعاریف دقیق پایهها به ترمینالاستریپ ماژول ورودی/خروجی -09 متصل کنید. رک را روشن کنید و نرمافزار پیکربندی 3500 را برای بارگذاری پارامترهای تعیینشده اجرا کنید.
