تولیدکننده: Bently Nevada
شماره محصول: CA21128-01-00-03-02
کشور سازنده:ایالات متحده آمریکا
نوع محصول: محفظه سرعت ضدانفجار
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

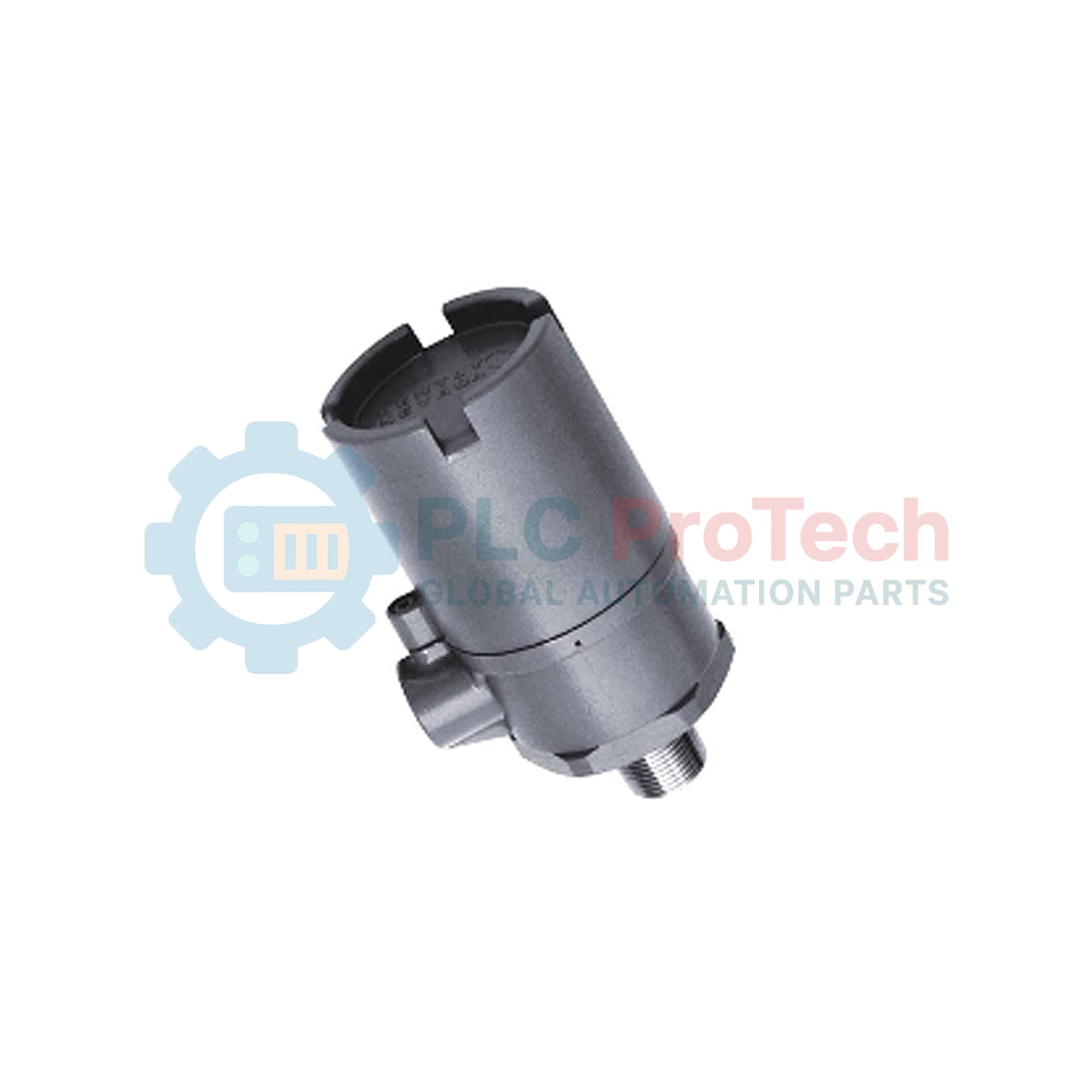

محفظه سرعت ضدانفجار CA21128-01-00-03-02 از Bently Nevada برای کاربردهای پایش ارتعاش در محیط‌های صنعتی خطرناک طراحی شده است. این مجموعه یک حسگر سرعت 330500 Velomitor نصب‌شده در کارخانه را درون محفظه‌ای مقاوم و ضدانفجار یکپارچه می‌کند تا پایش پیوسته وضعیت ماشین‌آلات را در پالایشگاه‌های نفت، ایستگاه‌های تراکم گاز، توربین‌های بخار، تجهیزات معدنی و تأسیسات پتروشیمی فراهم سازد.
این محفظه از مبدل سرعت نصب‌شده در برابر خوردگی، آب پاشیده‌شده از شیلنگ، ضربه فیزیکی و آلودگی‌های رایج در مناطق فرایندی صنعتی سنگین محافظت می‌کند. ساختار محفظه الزامات سخت‌گیرانه حفاظت محیطی را برآورده می‌سازد و در عین حال انتقال قابل‌اعتماد سیگنال ارتعاش را تحت تنش مکانیکی زیاد حفظ می‌کند. رابط رزوه‌دار NPT 14 با اندازه 1/2 اینچ، از روش‌های استاندارد نصب صنعتی برای تجهیزات ماشین‌آلات دوار، از جمله پمپ‌ها، موتورها، فن‌ها، کمپرسورها و مجموعه‌های گیربکس، پشتیبانی می‌کند. سری CA21128 به‌طور گسترده در مکان‌های خطرناک استفاده می‌شود؛ مکان‌هایی که قابلیت اطمینان تجهیزات و نگهداری پیشگویانه برای کاهش رخدادهای خاموشی غیرمنتظره اهمیت حیاتی دارند.
| بخش کد | توضیحات |
|---|---|
| CA21128 | محفظه سرعت ضدانفجار شامل مبدل |
| 01 | شامل حسگر سرعت 330500 Velomitor |
| 00 | بدون گزینه‌ای برای زاویه نصب مبدل |
| 03 | رزوه و درپوش نصب NPT 14 با اندازه 1/2 اینچ |
| 02 | اتصال خروجی کابل ضدانفجار NPT با اندازه 1/2 اینچ |
محفظه از ساختار مکانیکی ضدانفجار و دارای گواهی برای مکان‌های صنعتی خطرناک استفاده می‌کند. این مجموعه در برابر نفوذ رطوبت، خوردگی، تماس با مواد شیمیایی و آسیب مکانیکی تصادفی در طول بهره‌برداری طولانی‌مدت میدانی، از حسگرهای سرعت داخلی محافظت می‌کند. Bently Nevada سری CA21128 را برای نصب‌هایی که به حفاظت ضدانفجار دارای گواهی CSA در محیط‌های طبقه‌بندی‌شده نیاز دارند، مشخص می‌کند.
حسگر یکپارچه 330500 Velomitor از پایش پیوسته ارتعاش برای تحلیل وضعیت تجهیزات دوار پشتیبانی می‌کند. اتصال کابل ضدانفجار NPT با اندازه 1/2 اینچ، آب‌بندی کابل را بهبود می‌دهد و هم‌زمان یکپارچه‌سازی لوله برق را در تأسیسات پالایشگاهی و توربینی ساده‌تر می‌کند. طراحی محفظه همچنین دسترسی برای تعمیر و نگهداری را هنگام تعویض حسگر و انجام بازرسی‌ها فراهم می‌سازد.
| پارامتر | مشخصات |
|---|---|
| مدل | CA21128-01-00-03-02 |
| برند | Bently Nevada |
| نوع محصول | محفظه سرعت ضدانفجار |
| حسگر یکپارچه | حسگر سرعت 330500 Velomitor |
| رزوه نصب | 1/2-in 14 NPT |
| اتصال خروجی کابل | اتصال ضدانفجار NPT 1/2-in |
| زاویه نصب مبدل | بدون گزینه |
| نوع محفظه | ضدانفجار |
| درجه حفاظت | NEMA 4X و IP65 در صورت نصب صحیح |
| جنس ساخت | محفظه فلزی صنعتی مقاوم در برابر خوردگی |
| وزن | تقریباً 1.6 کیلوگرم |
| وزن حمل | تقریباً 3 کیلوگرم |
| دمای کارکرد | مناسب برای محیط‌های صنعتی در مناطق خطرناک |
| مصرف برق | مجموعه محفظه غیرفعال |
| کاربرد | موتورها، پمپ‌ها، کمپرسورها، توربین‌ها، فن‌ها |
| منطقه نصب | مکان‌های صنعتی خطرناک |
آیا این مجموعه شامل حسگر سرعت است؟
بله. این پیکربندی شامل یک حسگر سرعت 330500 Velomitor نصب‌شده در کارخانه، درون مجموعه محفظه است.
این محفظه برای چه نوع محیط‌های صنعتی طراحی شده است؟
سری CA21128 برای مناطق فرایندی خطرناک، از جمله تأسیسات نفت و گاز، کارخانه‌های پتروشیمی، ایستگاه‌های کمپرسور و سایت‌های تولید برق، در نظر گرفته شده است.
آیا این محفظه در برابر خوردگی و شست‌وشو با آب مقاوم است؟
بله. این محفظه برای مقاومت در برابر آب هدایت‌شده با شلنگ، خوردگی و آسیب فیزیکی در محیط‌های صنعتی سخت طراحی شده است.
این نسخه از چه مشخصات رزوه‌ای استفاده می‌کند؟
این مدل از رزوه نصب 1/2-in 14 NPT با اتصال خروجی کابل ضدانفجار استفاده می‌کند.
محفظه را روی سطوح صلب ماشین با ویژگی‌های انتقال ارتعاش پایدار نصب کنید. از محل‌های نصب نزدیک سازه‌های ورق فلزی بدون تکیه‌گاه که ممکن است باعث ایجاد قرائت‌های کاذب ارتعاش شوند، اجتناب کنید.
از روش‌های آب‌بندی لوله برق ضدانفجارِ تأییدشده استفاده کنید که با استانداردهای محلی برق برای مناطق خطرناک مطابقت داشته باشند. روش‌های نادرست آب‌بندی ممکن است یکپارچگی حفاظت محفظه را به خطر بیندازند.
در زمان راه‌اندازی، پیش از قرار دادن تجهیزات دوار در بهره‌برداری پیوسته، پایداری سیگنال ارتعاش را از طریق سامانه پایش بررسی کنید. کشش بیش‌ازحد کابل در نزدیکی اتصال لوله برق ممکن است قابلیت اطمینان بلندمدت رابط را کاهش دهد.
برای تأسیسات پالایشگاهی روباز و فراساحلی، از ترکیبات لوله برق مقاوم در برابر خوردگی استفاده کنید و سطوح آب‌بندی گلند کابل را در زمان توقف‌های دوره‌ای تعمیر و نگهداری بررسی کنید.
