کابل توسعه بک‌پلین با چگالی بالا دلتا Delta AHACABF0-5A سری AH500

مروری بر زیرساخت سیستم

کابل توسعه بک‌پلن Delta AHACABF0-5A (AHACABF0-5A) یک کابل سنگین‌وزن و با چگالی بالا است که به‌طور خاص برای پلتفرم کنترل‌کننده منطقی برنامه‌پذیر ماژولار پرچمدار Delta AH500 طراحی شده است. این کابل تخصصی در مراکز توزیع صنعتی گسترده، کارخانه‌های چندسطحی ترکیب شیمیایی و خطوط مونتاژ خودرو با محور طولانی به کار گرفته می‌شود و زیرساخت رک را گسترش می‌دهد. با اتصال رک پردازش مرکزی اصلی به رک‌های توسعه از راه دور، این کابل امکان مسیریابی I/O با چگالی بالا را در فواصل فیزیکی طولانی فراهم می‌کند و در عین حال نرخ ارتباط بک‌پلن در سطح میکروثانیه را حفظ می‌کند.

اتصال سخت‌افزاری و سازگاری

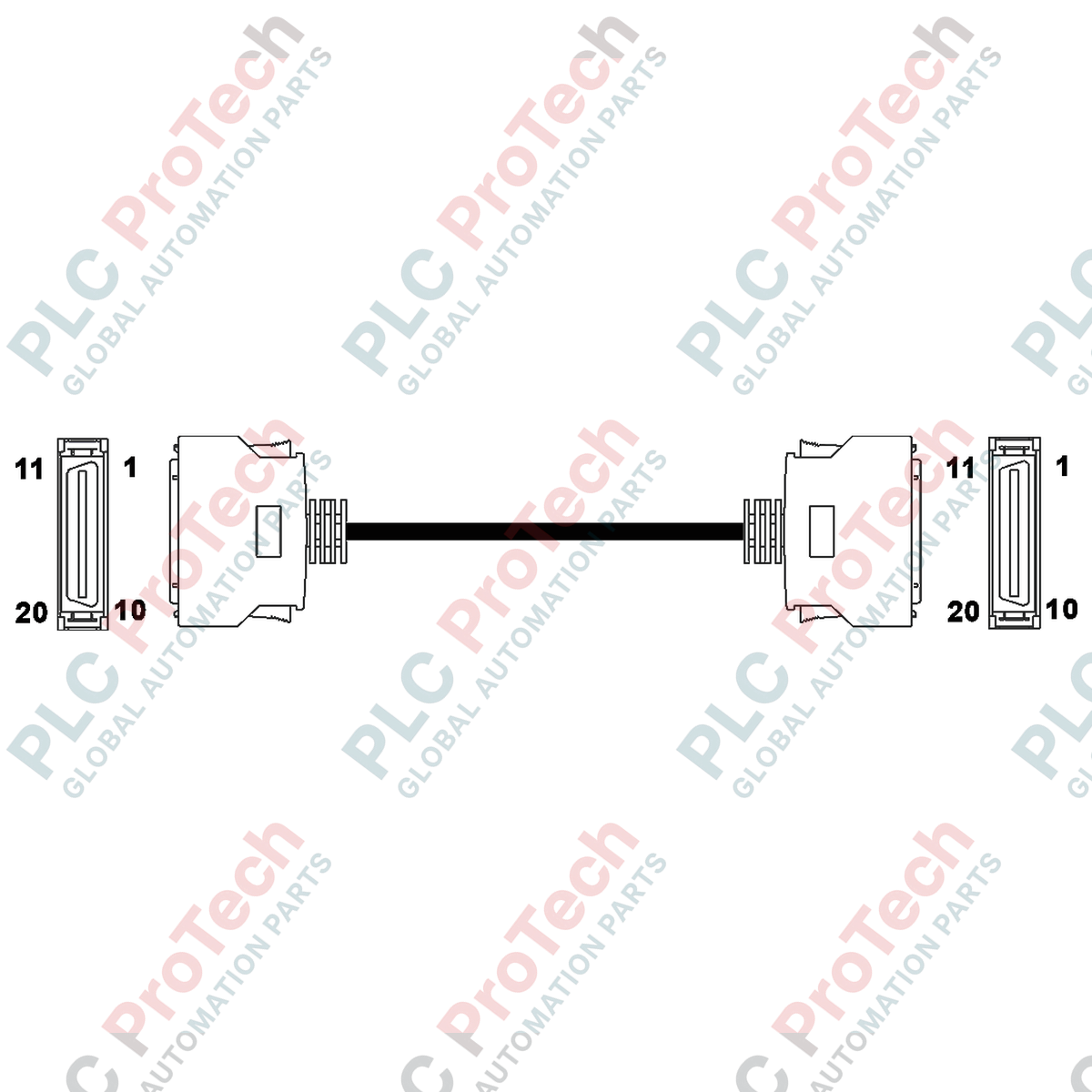

این مجموعه اتصال صنعتی، گستره فیزیکی ۶۰.۰ متر را برای پیوند رک‌های کنترل اصلی با شاسی‌های توسعه از راه دور فراهم می‌کند. کابل با کانکتورهای با چگالی بالا (HDC) ساخته شده تا افت سیگنال و تأخیر انتشار را در طول مسیر کاهش دهد و دارای محافظ داخلی چندلایه برای حفاظت از خطوط کلاک بک‌پلن با فرکانس بالا در برابر نویز الکترومغناطیسی صنعتی است. AHACABF0-5A برای استفاده مستقیم با پایه‌های رک Delta AH500 زیر تأیید شده است:

• پایه‌های رک اصلی: AHBP04M1-5A (۴ اسلات)، AHBP06M1-5A (۶ اسلات)، AHBP08M1-5A (۸ اسلات) و AHBP12M1-5A (۱۲ اسلات).

• پایه‌های رک توسعه: AHBP06E1-5A (۶ اسلات) و AHBP08E1-5A (۸ اسلات).

جدول عملکرد فنی

عیب‌یابی صنعتی و پرسش‌های متداول

پروتکل‌های اصلی عیب‌یابی در صورت گزارش خطای از دست دادن رک توسعه توسط CPU (خطای اتصال سخت‌افزاری) چیست؟

خطای اتصال سخت‌افزاری در فاصله ۶۰.۰ متری نشان‌دهنده قطع پیوستگی داده‌های بک‌پلن است. ابتدا برق سیستم را خاموش کنید و اطمینان حاصل کنید که کانکتورهای با چگالی بالا کاملاً در پورت‌های توسعه رک‌های AHBP قرار گرفته و قفل شده‌اند. کابل را از نظر چین‌خوردگی‌های تیز، نقاط فشرده یا بریدگی‌های عایق خارجی ناشی از ماشین‌آلات اطراف بررسی کنید. قبل از راه‌اندازی مجدد سیستم، پین‌های کانکتور را با پاک‌کننده تماس الکترونیکی تمیز کنید تا هرگونه چربی یا گرد و غبار هوازی پاک شود.

آیا می‌توان این کابل ۶۰.۰ متری را برای مسیرهای کوتاه‌تر در کارخانه برید و اتصال داد؟

خیر. AHACABF0-5A یک مجموعه باس داده با امپدانس بالا و کالیبره شده در کارخانه است که دارای مقاومت داخلی دقیق و ویژگی‌های تأخیر انتشار هماهنگ است. بریدن، اتصال مجدد یا استفاده از ترمینال‌های استاندارد برای تغییر طول کابل باعث تغییر امپدانس مشخصه آن می‌شود که می‌تواند بازتاب سیگنال‌های فرکانس بالا، فساد بسته‌های داده و قطعی‌های متناوب رک را به دنبال داشته باشد. برای فواصل کوتاه‌تر، از مدل کابل‌های کارخانه‌ای Delta با طول مناسب استفاده کنید.

آیا این کابل به رک‌های توسعه از راه دور برق می‌رساند؟

خیر. این کابل با چگالی بالا سیگنال‌های منطقی، وضعیت‌های آدرس‌دهی و باس‌های ارتباطی سیستم بین رک‌ها را منتقل می‌کند و برق کاری میدان یا بک‌پلن را انتقال نمی‌دهد. هر رک توسعه از راه دور (مانند AHBP06E1-5A) باید مجهز به ماژول منبع تغذیه اختصاصی سری AH500 برای تأمین برق کارت‌های I/O محلی خود باشد.

راهنمای راه‌اندازی میدانی و مسیرکشی

• تراز و قفل کانکتور: هنگام وارد کردن کانکتورهای با چگالی بالا به پورت‌های بک‌پلن، آرایه چندپین را به صورت عمود بر سوکت تراز کنید. کانکتور را مستقیم وارد کنید تا کاملاً جا بیفتد و اهرم‌های قفل مکانیکی یا پیچ‌های نگهدارنده یکپارچه را محکم ببندید. از چرخاندن یا تکان دادن کانکتور هنگام وارد کردن خودداری کنید تا از خم شدن یا شکستن پین‌های دقیق رابط جلوگیری شود.

• جداکردن کانال و ایزولاسیون نویز: از آنجا که این کابل ۶۰.۰ متر در محیط‌های صنعتی عبور می‌کند، آن را داخل یک کانال فلزی زمین‌شده اختصاصی یا سینی سیم‌های ولتاژ پایین جداگانه مسیر دهید. حداقل ۳۰۰ میلی‌متر از خطوط برق سه‌فاز ولتاژ بالا، کابل‌های موتور و خروجی درایو فرکانس متغیر (VFD) فاصله نگه دارید تا از نفوذ تداخل الکترومغناطیسی به چرخه داده بک‌پلن PLC جلوگیری شود.

• کاهش تنش و رعایت شعاع خم: اجازه ندهید مجموعه کابل بدون پشتیبانی از کانکتورهای بک‌پلن آویزان باشد، زیرا کشش مداوم ساختاری باعث فشار بر اتصالات داخلی می‌شود. از بست‌های کابل سنگین‌وزن یا براکت‌های نگهدارنده در فاصله ۱۰۰ میلی‌متری هر نقطه اتصال استفاده کنید. مسیر خمشی را به گونه‌ای حفظ کنید که به‌طور قابل توجهی بالاتر از حداقل شعاع خم مجاز باشد تا هادی‌های هسته پرسرعت از خستگی داخلی محافظت شوند.
