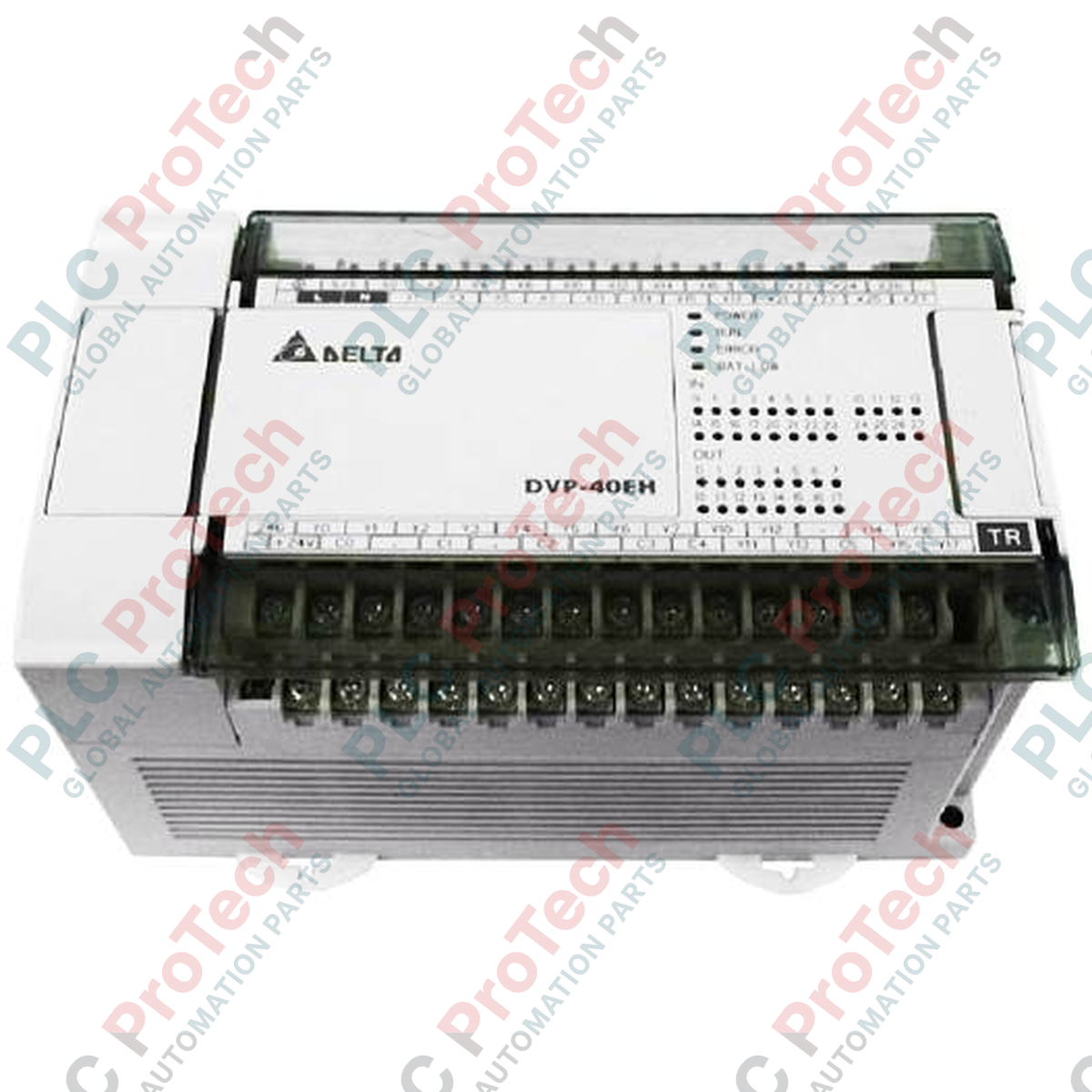

DELTA DVP40EH00T3 واحد پردازش اصلی PLC سری DVP-EH3

مروری بر کنترل‌کننده حالت‌جامد پرسرعت

 DVP40EH00T3 (DVP40EH00T3) یک واحد پردازش اصلی با چگالی بالا و خروجی ترانزیستوری در خانواده PLCهای پرچم‌دار سری DVP-EH3 دلتا است. این کنترل‌کننده پایه ۴۰ نقطه‌ای که به‌طور ویژه برای ردیابی دقیق حرکت و کاربردهای سوئیچینگ با فرکانس بالا طراحی شده است، از سخت‌افزار دوپردازنده‌ای بهینه‌شده بهره می‌برد تا منطق پیچیده اتوماسیون را با حداقل زمان اسکن مدیریت کند. در سامانه‌های تولیدی بسیار خودکار، مانند ماشین‌آلات برچسب‌زنی پرسرعت، خطوط مونتاژ قطعات الکترونیکی و سامانه‌های بسته‌بندی دقیق چندمحوره،  DVP40EH00T3 با طراحی حالت‌جامد ایزوله خود، هم‌زمانی سامانه را حفظ کرده و از توقف برنامه‌ریزی‌نشده جلوگیری می‌کند. خروجی‌های پالس پرسرعت یکپارچه آن، این دستگاه را به گزینه‌ای ضروری برای موقعیت‌یابی مستقیم سروو و استپر در سراسر سالن تولید تبدیل می‌کنند.

رابط سخت‌افزاری و پیکربندی معماری

معماری مهندسی واحد پایه ترانزیستوری DVP-EH3 برای اجرای سریع ورودی/خروجی و ارتباطات با فرکانس بالا بهینه شده است:

• خروجی‌های ترانزیستوری حالت‌جامد: مجهز به ۱۶ خروجی ترانزیستوری NPN پرسرعت (سینک) است که با حذف استهلاک مکانیکی، زمان پاسخ در حد میکروثانیه را برای PWM با فرکانس بالا یا موقعیت‌یابی قطار پالس فراهم می‌کنند.

• آرایه ورودی با چگالی بالا: مجهز به ۲۴ ورودی دیجیتال (۲۴ VDC) است که از پیکربندی‌های سیم‌کشی حسگرهای میدانی سینک (NPN) و سورس (PNP) پشتیبانی می‌کنند.

• موتورهای اختصاصی حرکت: رجیسترهای سخت‌افزاری خروجی پالس را یکپارچه می‌کند که قادرند سیگنال‌های موقعیت‌یابی مستقل را با فرکانس حداکثر ۲۰۰ kHz مستقیماً به تقویت‌کننده‌های سرووی خارجی ارسال کنند.

• لایه پردازش دو‌هسته‌ای: با استفاده از ساختار مجزای ASIC و CPU، دستورهای استاندارد منطق نردبانی و توالی‌های شمارنده پرسرعت را به‌طور هم‌زمان اجرا می‌کند و فواصل اسکن قطعی را حفظ می‌نماید.

پارامترهای حیاتی مهندسی

جدول داده‌های پیکربندی زیر، حدود مجاز الکتریکی، مکانیکی و محیطی تأییدشده برای مهندسی سامانه را نشان می‌دهد:

پایگاه دانش فنی و پرسش‌های متداول

محدودیت‌های الکتریکی اصلی خروجی‌های ترانزیستوری NPN در این مدل چیست؟

خروجی‌های ترانزیستوری داخلی، پیکربندی‌های کلکتور باز NPN (نوع سینک) هستند و برای حداکثر ولتاژ 30 VDC و جریان اوج ۰.۵ A برای هر نقطه رتبه‌بندی شده‌اند. عبور از این حدود هنگام اتصال بارهای القایی یا کم‌امپدانس، به اپتوکوپلرهای داخلی آسیب زده و کانال خروجی را از بین می‌برد.

DVP40EH00T3 چگونه تولید پالس را برای درایوهای سرووی خارجی هماهنگ می‌کند؟

این واحد پردازش اصلی، رجیسترهای سخت‌افزاری اختصاصی پرسرعتی دارد که با استفاده از دستورهای استاندارد موقعیت‌یابی مانند PLSV، DRVI و DRVA، قطارهای پالس مستقل را با فرکانس حداکثر ۲۰۰ kHz تولید می‌کنند. از آنجا که این دستگاه از خروجی‌های ترانزیستوری استفاده می‌کند، سیگنال‌های موج مربعی دقیق موردنیاز درایوهای سروو را برای ردیابی موقعیت بدون خطا فراهم می‌سازد.

آیا می‌توان این واحد را با گزینه‌های ارتباطی دیگری فراتر از درگاه‌های سری به‌روزرسانی کرد؟

بله. اگرچه واحد پایه دارای رابط‌های سری Modbus از نوع RS-232 و RS-485 یکپارچه است، پلتفرم سخت‌افزاری DVP-EH3 از ماژول‌های توسعه ارتباطی پرسرعت سمت چپ پشتیبانی می‌کند. این ماژول‌ها امکان اتصال کنترل‌کننده به شبکه‌های اتوماسیون صنعتی Profibus-DP، DeviceNet و Ethernet (Modbus TCP) را فراهم می‌کنند.

راهنمای راه‌اندازی میدانی و ایمنی

• محافظت ترانزیستور و ولتاژ نشتی: خروجی‌های ترانزیستوری حتی در حالت خاموش نیز جریان نشتی بسیار کمی، کمتر از ۰.۱ mA، دارند. اگر چراغ‌های نشانگر با جریان بسیار پایین یا رله‌های الکترونیکی حساس را راه‌اندازی می‌کنید که در اثر این نشتی به‌اشتباه فعال می‌شوند، یک مقاومت تخلیه موازی را در دو سر بار نصب کنید تا ولتاژ باقیمانده را منحرف کند.

• چیدمان تهویه محفظه: شاسی را به‌صورت افقی روی ریل DIN استاندارد و متقارن ۳۵ mm نصب کنید. برای اطمینان از همرفت طبیعی مناسب از میان بلوک‌های هیت‌سینک داخلی، فاصله آزاد و ثابت حداقل ۵۰ mm را از داکت‌های سیم و قطعات الکتریکی اطراف حفظ کنید. اطمینان حاصل کنید که دمای هوای داخل تابلو از مرز ۵۵ درجه سانتی‌گراد عبور نکند.

• جداسازی سیم‌کشی ورودی/خروجی پرسرعت: خطوط سیگنال خروجی پالس ۲۰۰ kHz و کابل‌های ورودی انکودر را داخل لوله‌های اختصاصی شیلددار عبور دهید. این خطوط DC کم‌ولتاژ را کاملاً از خطوط ورودی برق AC (100-240 VAC) و کابل‌های موتور پرقدرت جدا کنید تا از تداخل الکترومغناطیسی و اعوجاج سیگنال جلوگیری شود.
