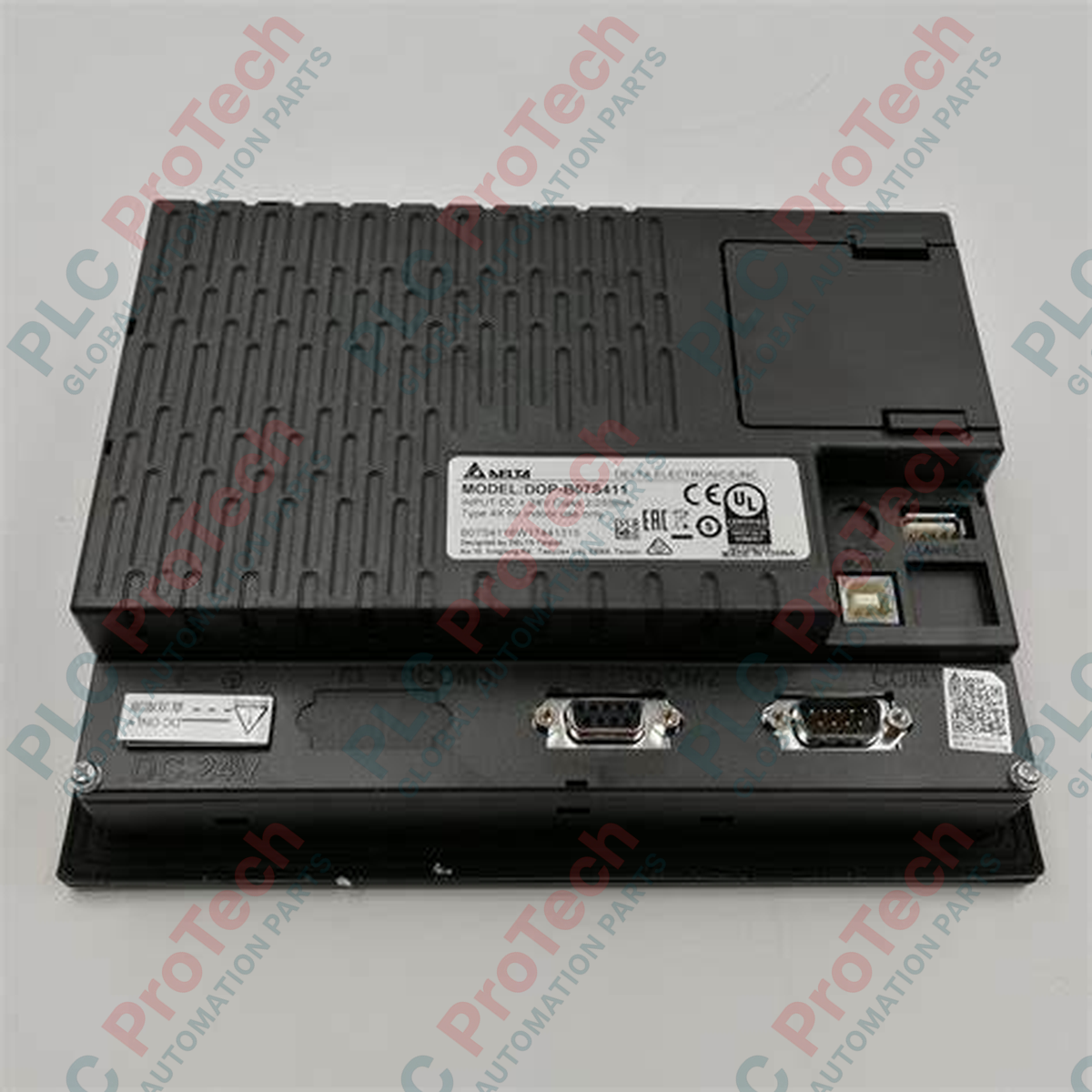

تولیدکننده: Delta Electronics
شماره محصول: DOP-B07S411
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پنلهای لمسی HMI
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۲۴۵ میلیمتر × ۱۹۵ میلیمتر × ۸۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
پنل اپراتور دلتا الکترونیکس DOP-B07S411 با صفحه نمایش عریض ۷ اینچی، تعامل بیوقفه بین ماشین و اپراتور را تسهیل میکند و برای محیطهای صنعتی سخت طراحی شده است. این ترمینال با پردازنده سریع ۳۲ بیتی RISC، اجرای لمسی بسیار پاسخگو و نمایش گرافیکی زنده وضعیت ماشینها را فراهم میکند. حافظه داخلی آن پروژههای پیچیده زمان اجرا، ثبت رویدادهای تاریخی و ذخیرهسازی گسترده دستورالعملها را پشتیبانی میکند و آن را به ترمینالی قابل اعتماد برای سیستمهای کنترل غیرمتمرکز تبدیل میکند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | دلتا الکترونیکس |
| شماره مدل | DOP-B07S411 |
| سری | سری DOP-B |
| اندازه نمایشگر | ۷ اینچ (قطری) |
| نوع نمایشگر | نمایشگر TFT LCD (۶۵,۵۳۶ رنگ) |
| رزولوشن | ۸۰۰ × ۴۸۰ پیکسل |
| نوع پردازنده | میکروکنترلر RISC ۳۲ بیتی |
| حافظه فلش ROM | ۱۲۸ مگابایت |
| ولتاژ کاری | ۲۴ ولت DC (محدوده مجاز: ۲۴ ولت DC -۱۵٪ تا +۱۰٪) |
| مصرف برق | حداکثر ۵.۰ وات |
| پورتهای COM | COM1 (RS-232)، COM2 (RS-232/RS-485)، COM3 (RS-422/RS-485) |
| رابطهای USB | ۱ پورت USB کلاینت نسخه ۲.۰ (دانلود داده)؛ ۱ پورت USB هاست نسخه ۱.۱ (لوازم جانبی) |
| شکاف توسعه | کارت SD (پشتیبانی از SDHC) |
| دمای کاری | ۰ تا ۵۰ درجه سانتیگراد |
| محافظت پنل جلو | ضد آب و گرد و غبار IP65 / NEMA 4 |
| کشور سازنده | تایوان |
| وزن خالص | ۱.۰ کیلوگرم |
| وزن حمل و نقل (محاسبه شده) | ۱.۵ کیلوگرم (وزن استاندارد با جعبه) |
| ابعاد بستهبندی (محاسبه شده) | ۲۴۵ میلیمتر × ۱۹۵ میلیمتر × ۸۵ میلیمتر |
| کانکتور / رابط | تخصیص پین سیگنال / مدار |
|---|---|
| COM1 (مادگی ۹ پین D-Sub) | پین ۲: RXD، پین ۳: TXD، پین ۵: GND (پیکربندی RS-232) |
| COM2 (مادگی ۹ پین D-Sub) | پین ۱: D+، پین ۶: D- (جفت تفاضلی RS-485) / خطوط مشترک RS-232 |
| COM3 (مادگی ۹ پین D-Sub) | پین 4: RXD+، پین 9: RXD-، پین 8: TXD+، پین 3: TXD- (پیکربندی RS-422) |
| ترمینال ورودی 24 ولت DC | پین 1: +24 ولت، پین 2: 0 ولت، پین 3: FG (زمین قاب) |
DOP-B07S411 یک پنل اپراتور قدیمی است. برای استقرارهای مدرن سیستم یا جایگزینیهای فیزیکی استاندارد، طراحان سیستم باید واحدهای جدیدتر DOP-107BV یا DOP-107CV را ارزیابی کنند. اگرچه ابعاد برش مشابه است، پیکربندی باید از DOPSoft نسخه 2.xx به سری DOPSoft نسخه 4.00 ارتقا یابد. پیکربندیهای ارتباطی بهراحتی تبدیل میشوند، اما ماکروهای اسکریپت باید پس از تبدیل به طور کامل بازبینی شوند.
هنگام اجرای عملیات سنگین، اطمینان حاصل کنید که جریان کشیده شده از پورت USB Host از 500 میلیآمپر تجاوز نکند. تلاش برای تأمین برق هارد دیسکهای خارجی سنگین مستقیماً از پورت میتواند باعث ریست شدن برد کنترلر HMI در شرایط خطای ولتاژ پایین شود. در محیطهای حرارتی بسیار پویا، حفظ دمای عملیاتی مداوم نزدیک به 50 درجه سانتیگراد عمر لامپ پسزمینه فلورسنت را به سرعت کاهش میدهد؛ پارامتر تایماوت خودکار صرفهجویی در نور پسزمینه را در DOPSoft تنظیم کنید تا از تجمع حرارت محلی جلوگیری شود.
برای جلوگیری از خطاهای ارتباطی عملیاتی، تغذیه 24 ولت DC HMI را با استفاده از منبع تغذیه سوئیچینگ اختصاصی جدا از بارهای القایی مانند سلونوئیدها یا کنتاکتورها ایزوله کنید. اطمینان حاصل کنید که ترمینال FG مستقیماً به زمین ابزار دقیق تمیز متصل شده است. خطوط استاندارد صنعتی RS-485 که بیش از 50 متر طول دارند باید دارای مقاومت ترمینیشن 120 اهمی باشند که بین خطوط D+ و D- در هر دو انتهای بخش قرار گرفته است.
قبل از نصب یا جداسازی فیزیکی این واحد، تمام خطوط برق اصلی و کمکی را خاموش کنید. از وارد کردن زنده رابطهای ارتباطی یا بلوکهای ترمینال سیمکشی خودداری کنید. انجام این کار خطر تخلیه الکترواستاتیک یا تغییر ناگهانی پتانسیل الکتریکی را دارد که میتواند مدارهای IC درایور روی بردهای COM را خراب کند.
