تولیدکننده: General Electric
شماره محصول: DS200RTBAG3AHC
کشور سازنده:ایالات متحده آمریکا
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 620g
ابعاد: ۲۸٫۶ سانتیمتر × ۷٫۵ سانتیمتر × ۵٫۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

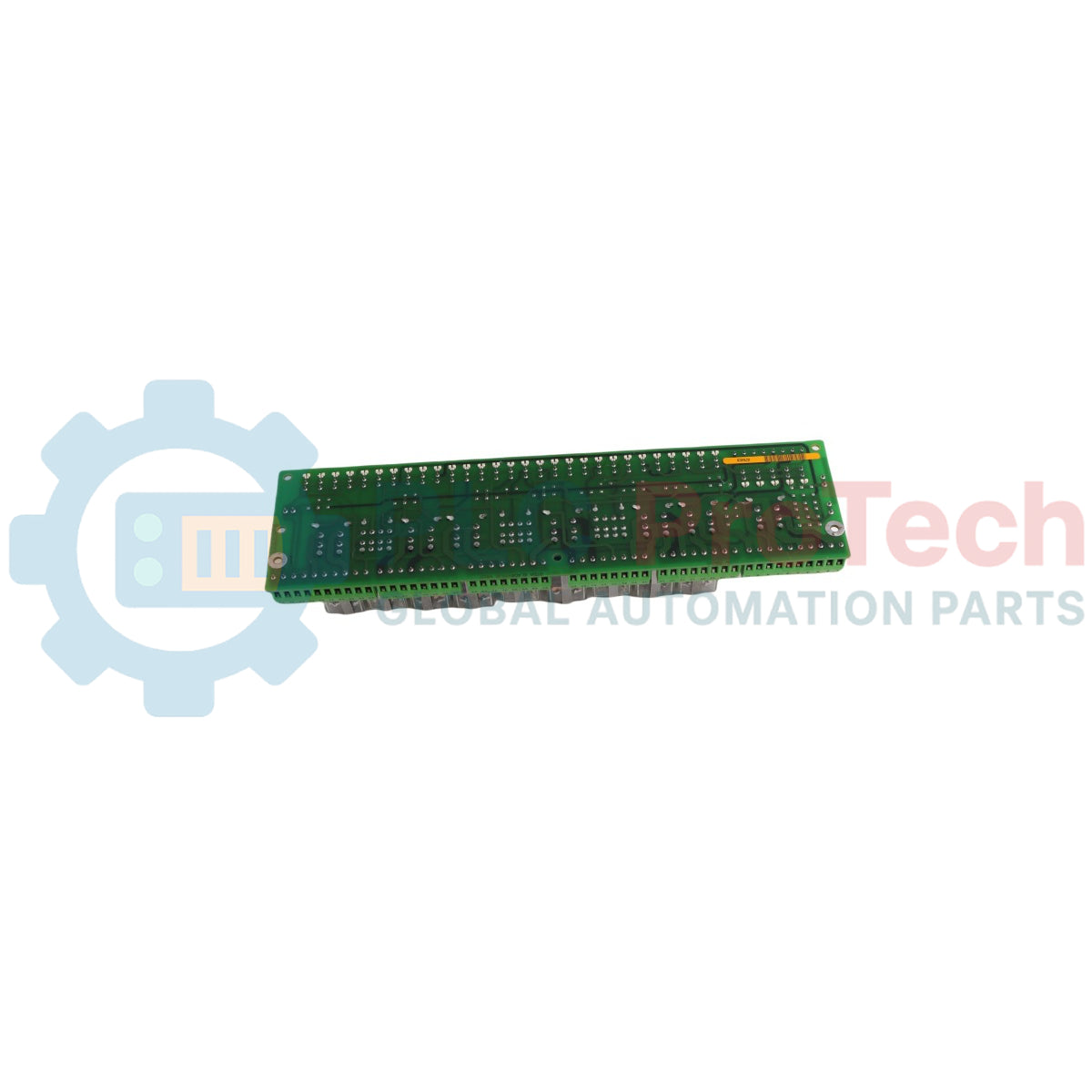

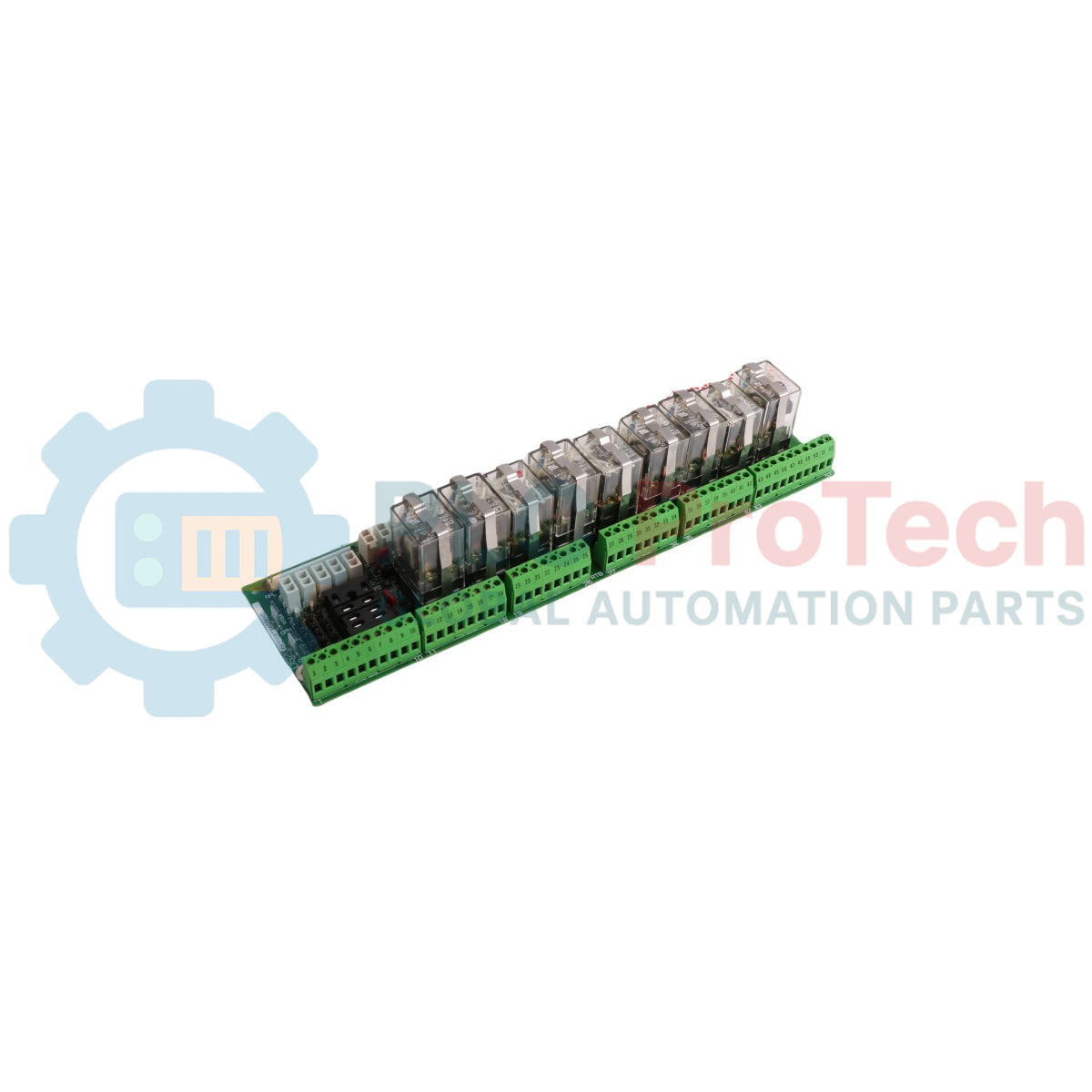

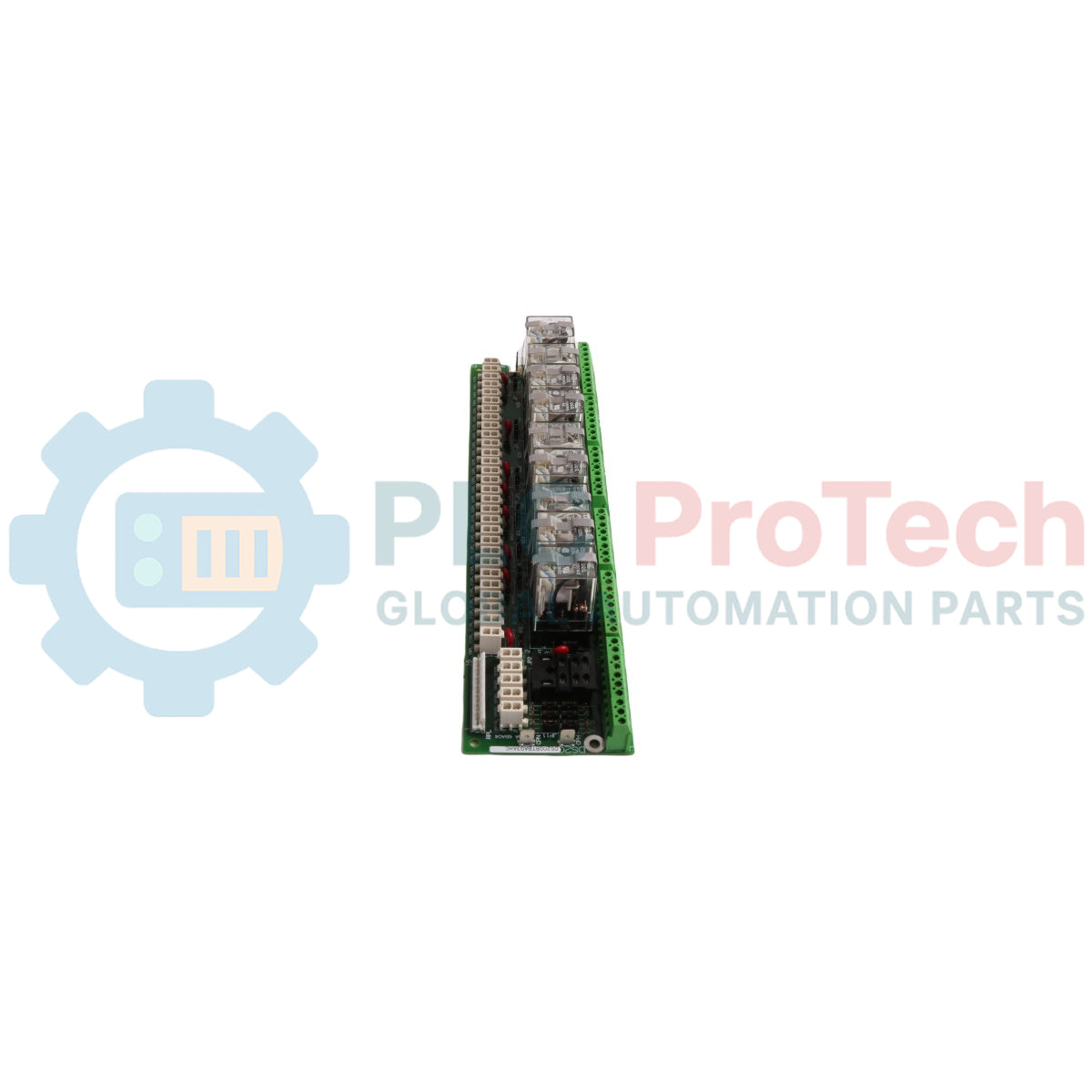

DS200RTBAG3AHC بهعنوان برد اصلی ترمینال رله (RTBA) در سیستم کنترل GE Mark V Speedtronic عمل میکند. این ماژول رابط فیزیکی ضروری برای خروجیهای رله با ولتاژ و جریان بالا را فراهم میکند و مانند یک بافر مستحکم میان منطق دیجیتال حساس هستههای کنترل و تجهیزات میدانی سنگینکار عمل میکند. DS200RTBAG3AHC سوئیچینگ اجزای حیاتی توربین، از جمله سلونوئیدها، موتورها و نشانگرهای هشدار را تسهیل میکند. این برد که برای معماریهای افزونه سهگانه ماژولار (TMR) طراحی شده است، بهطور یکپارچه با هستههای <R>، <S> و <T> ادغام میشود تا فرمانهای خروجی رأیگیریشده را اجرا کند. ساختار مستحکم آن تضمین میکند که نویز الکتریکی ناشی از سوئیچینگ بارهای القایی با الگوریتمهای دقیق کنترل توربین تداخل نداشته باشد.
این برد دارای کنتاکتهای رله سنگینکار است که میتوانند جریانهای هجومی بالای معمول در شیرهای سلونوئیدی صنعتی و کنتاکتورها را تحمل کنند. مسیرهای مدار بهطور ویژه عریض و تقویت شدهاند تا اتلاف حرارتی را مدیریت کنند و از داغشدن موضعی در حین کار مداوم در شرایط بار بالا جلوگیری شود.
در پیکربندیهای TMR، سختافزار DS200RTBAG3AHC از رأیگیری در سطح سختافزار پشتیبانی میکند. این برد سیگنالهای کنترلی را از سه پردازنده مستقل دریافت میکند و با استفاده از یک ماتریس رله یا منطق تخصصی، تضمین میکند که خرابی یک هسته به تریپ کاذب توربین یا جلوگیری از خاموشی ضروری ایمنی منجر نشود.
هر مدار رله در DS200RTBAG3AHC دارای پایش بازخورد اختصاصی است. برد سیگنالهای وضعیت را بهصورت لحظهای به سیستم کنترل ارسال میکند و به نرمافزار Mark V امکان میدهد خطاهای «گیرکرده در یک وضعیت»، سیمپیچهای قطع یا پارگی سیمکشی را فوراً شناسایی کند. این پایش پیشگیرانه، میانگین زمان تعمیر (MTTR) را هنگام تعمیر و نگهداری سیستم بهطور چشمگیری کاهش میدهد.
| پارامتر | مشخصات |
| پلتفرم کنترل | Mark V Speedtronic |
| عملکرد برد | رابط ترمینال رله (RTBA) |
| تعداد رله | ۳۶ رله قابلنصب یا ثابت (بسته به پیکربندی) |
| ولتاژ کنتاکت | حداکثر ۱۲۵V DC / ۲۵۰V AC |
| ظرفیت جریان | ۲A پیوسته / ۱۰A اضافهجریان کوتاهمدت |
| انواع کانکتور | ترمینالهای پیچی و کانکتورهای ریبونی ۵۰ پین |
| ایزولاسیون | استقامت دیالکتریک ۱۵۰۰V RMS |
| نحوه نصب | قابل نصب روی پایه فاصلهدهنده کابینت یا ریل DIN |
برای تمام خروجیهای رله با جریان بالا از سیم مسی رشتهای 14-16 AWG استفاده کنید. پیچهای ترمینال را با گشتاور ۰٫۶ نیوتنمتر (۵٫۳ اینچ-پوند) سفت کنید. اطمینان حاصل کنید که تمام سیمکشیهای میدانی بهدرستی برچسبگذاری شدهاند و برای جلوگیری از ایجاد اتصال کوتاه بین کانالهای مجاور رله، از وایرفرول استفاده میشود.
نسخه G3AHC اغلب از رلههای قابلتعویض و قابلنصب استفاده میکند. هنگام تعویض رله آسیبدیده، مطمئن شوید پایهها کاملاً صاف و با سوکت همراستا هستند. فشار عمودی وارد کنید تا رله کاملاً در جای خود بنشیند؛ شلبودن رله میتواند بهدلیل مقاومت بالا در رابط سوکت، موجب هشدارهای متناوب «عدم تطابق کنتاکت» شود.
برای بارهای القایی (سلونوئیدها و سیمپیچها)، یک وریستور اکسید فلزی خارجی (MOV) یا مدارهای اسنابر دیودی را در سمت بار نصب کنید. این کار از ایجاد قوس ناشی از نیروی محرکه الکتریکی معکوس با ولتاژ بالا در دو سوی کنتاکتهای DS200RTBAG3AHC جلوگیری میکند، عمر برد را بهطور چشمگیری افزایش میدهد و تداخل الکترومغناطیسی را در کابینت کنترل کاهش میدهد.
DS200RTBAG3AHC برای نیازهای حیاتی نیروگاههای با بار پایه مهندسی شده است. نسخه G3AHC دارای پوششهای محافظ بهبودیافته (پوشش کانفورمال) است تا در برابر رطوبت و آلایندههای معلق در هوا که در محیطهای صنعتی رایج هستند مقاومت کند. GE با متمرکزکردن خروجیهای رله روی یک کارت قابلسرویس، معماری کابینت را سادهتر کرده و ردیابی سیگنالها را برای مهندسان سایت هنگام راهاندازی آسانتر ساخته است. سازگاری ذاتی این برد با سیستمهای Mark V از نوع Simplex و TMR، راهحلی انعطافپذیر برای پیکربندیهای مختلف توربین فراهم میکند و دسترسی بلندمدت به سختافزار را برای پشتیبانی از ناوگان قدیمی تضمین میکند.
پرسش ۱: پسوند «HC» در شماره قطعه DS200RTBAG3AHC نشاندهنده چیست؟
پاسخ ۱: «HC» یک سطح نسخه مشخص را نشان میدهد که معمولاً شامل سختسازی سختافزاری و مشخصات بهروزشده قطعات است. این نسخه از نظر عملکردی با نسخههای قدیمیتر «G3» سازگار میماند، اما قابلیت اطمینان بهتری در شرایط تنش حرارتی بالا ارائه میدهد.
پرسش ۲: چگونه میتوانم بررسی کنم که رلهای روی این کارت خراب شده است؟
پاسخ ۲: میتوانید از طریق نمایشگر Mark V <I> یا <HMI> یک «تغییر وضعیت منطقی» دستی انجام دهید و پیوستگی الکتریکی را بین نقاط ترمینال اندازهگیری کنید. همچنین LEDهای تشخیصی روی برد (در صورت وجود) یا کدهای خطای «عدم تطابق رأیگیری» را در فهرست هشدارهای سیستم بررسی کنید.
پرسش ۳: آیا این برد با سیستمهای کنترل ۱۲۵V DC و ۲۴V DC سازگار است؟
پاسخ ۳: DS200RTBAG3AHC از دامنه گستردهای از ولتاژهای کنتاکت پشتیبانی میکند. بااینحال، باید ولتاژ سیمپیچ رلههای نصبشده روی برد را بررسی کنید. بیشتر سیستمهای Mark V برای کنترل از ۱۲۵V DC استفاده میکنند، اما با انتخاب زیرنوع مناسب رله میتوان برد را برای ولتاژهای دیگر پیکربندی کرد.
پرسش ۴: آیا میتوان این کارت را در کابینت ورودی/خروجی راهدور نصب کرد؟
پاسخ ۴: بله، DS200RTBAG3AHC را میتوان در کابینتهای راهدور نصب کرد، مشروط بر اینکه فاصله از حداکثر طول مجاز کابل برای کانکتورهای ریبونی ۵۰ پین بیشتر نباشد (معمولاً ۱۵ متر بدون تقویت سیگنال).
