ماژول منبع تغذیه ورودی CPU/DPU با ولتاژ ۲۴ ولت DC، سری Six مدل GE Fanuc IC600PM541

Q: ماژول منبع تغذیه GE Fanuc IC600PM541 در کجای رک نصب میشود؟

GE Fanuc IC600PM541 بهطور خاص برای نصب در سمت راستترین موقعیت رک واحد پردازنده مرکزی (CPU) یا واحد پردازش داده (DPU) سری Six شرکت GE Fanuc طراحی شده است.

Q: کلیدهای روی پنل جلویی GE Fanuc IC600PM541 چگونه کار میکنند؟

GE Fanuc IC600PM541 دارای دو کلید قابلعمل با یک کلید واحد روی پنل جلویی است. کلید بالایی حالت کاری پردازنده، یعنی RUN یا STOP، را انتخاب میکند و کلید دوم وضعیت MEMORY PROTECT را کنترل میکند تا محتویات حافظه را در حالت فقطخواندنی قفل کند.

Q: چه چیزی نشاندهنده خطای برق در نمایشگر LED ماژول GE Fanuc IC600PM541 است؟

چراغ POWER روی پنل جلویی GE Fanuc IC600PM541 زمانی روشن میماند که هر سه ولتاژ خروجی DC یعنی +5V، +12V و -12V در محدوده مجاز کاری باشند. اگر این نشانگر خاموش شود، دستکم یکی از ریلهای خروجی از محدوده مجاز پایینتر آمده یا برق ورودی وجود ندارد.

SKU IC600PM541

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IC600PM541
کشور سازنده:ایالات متحده آمریکا
نوع محصول: منبع تغذیه DC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2800g
ابعاد: ۷۰ × ۳۱۷ × ۲۲۹ میلی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

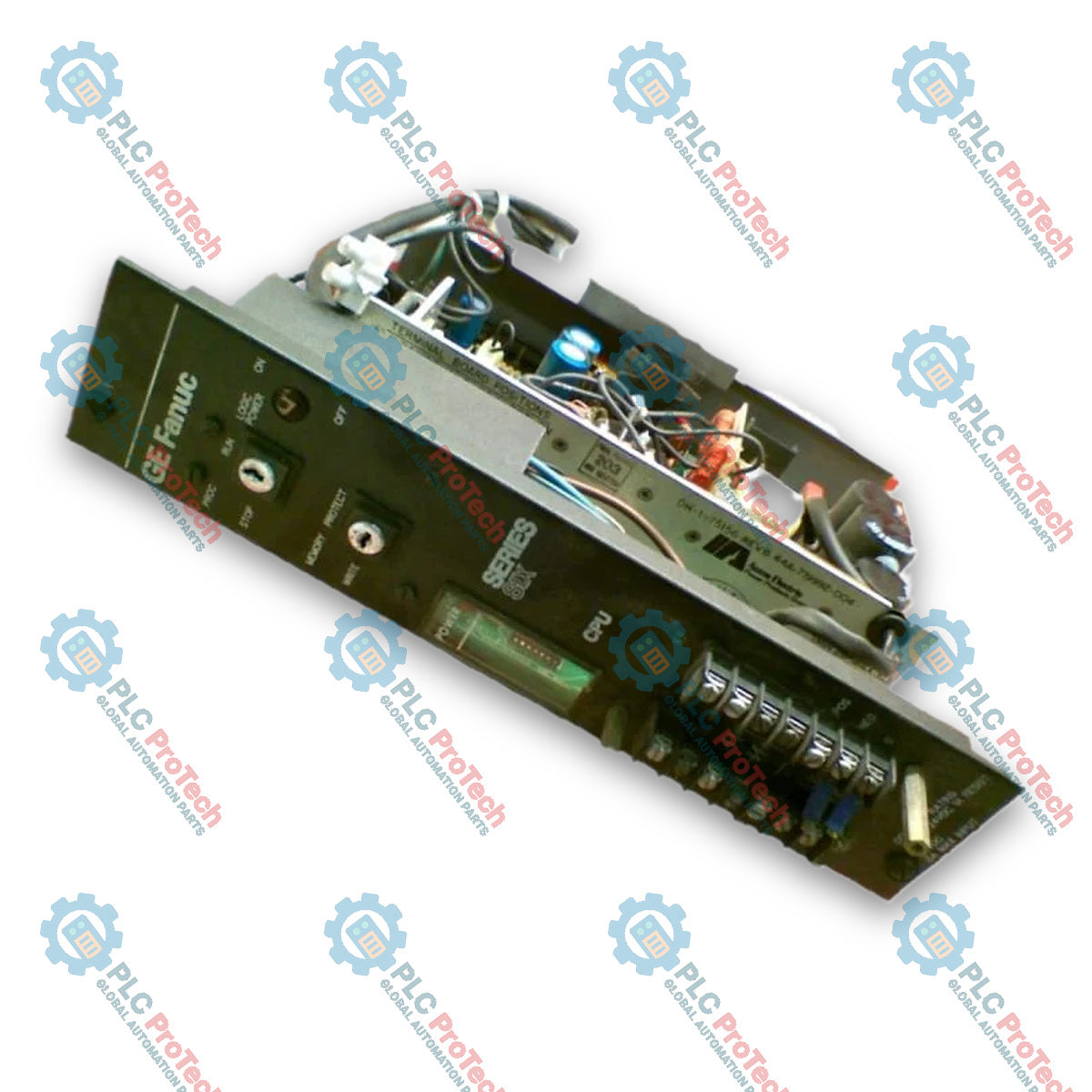

GE Fanuc IC600PM541 یک ماژول منبع تغذیه ورودی ۲۴ VDC برای CPU/DPU قابل نصب در رک است که برای سیستم کنترل‌گر منطقی برنامه‌پذیر GE Fanuc Series Six طراحی شده است. این ماژول منبع تغذیه که با منبع ورودی ۲۰ تا ۳۲ VDC کار می‌کند، توان تنظیم‌شده +5 VDC، +12 VDC و -12 VDC را مستقیماً به بک‌پلین رک می‌رساند تا از واحد پردازنده مرکزی (CPU) یا واحد پردازش داده (DPU) پشتیبانی کند. این ماژول در سمت راست رک CPU/DPU نصب می‌شود و در سامانه‌های کنترل صنعتی، جایگزین مستقیم منابع تغذیه استاندارد با ورودی 115/230 VAC است.

IC600PM541 با توپولوژی سوئیچینگ ساخته شده و برای بار مشخص، تقریباً جریان ورودی ثابتی حفظ می‌کند و هم‌زمان از مدارهای داخلی در برابر معکوس شدن قطب‌های ورودی DC محافظت می‌کند. این واحد علاوه بر تبدیل توان سیستم، دارای کنتاکت‌های رله هشدار الکترومکانیکی داخلی است که هنگام بروز خطا در سیستم، به نشانگرها یا آژیرهای خارجی کاربر متصل می‌شوند. همچنین یک رگولاتور ولتاژ داخلی دارد که از باتری کمکی اختیاری برای حفظ اطلاعات حافظه CMOS در رک پردازنده پشتیبانی می‌کند.

پنل جلویی GE Fanuc IC600PM541A شامل دو کلید سلکتوری و نشانگرهای وضعیت است که بهره‌برداری محلی از سیستم و امنیت حافظه را تسهیل می‌کنند. کلید سلکتوری انتخاب حالت به اپراتورها امکان می‌دهد پردازنده را بین حالت‌های RUN و STOP جابه‌جا کنند، در حالی که کلید سلکتوری حفاظت از حافظه، حالت قفل READ ONLY را برای حافظه پردازنده فعال می‌کند. هر دو کلید با یک کلید مشترک کار می‌کنند. LED جلویی POWER وضعیت تشخیصی لحظه‌ای را نشان می‌دهد و زمانی روشن می‌ماند که هر سه ریل خروجی DC در محدوده تلرانس استاندارد ولتاژ کار کنند.

ویژگی‌ها

سازگاری گسترده با ورودی DC: ولتاژ منبع ۲۰ تا ۳۲ VDC (حداکثر ۱۸۰ VA) را می‌پذیرد و امکان استفاده از سیستم را در شبکه‌های برق ۲۴ VDC فراهم می‌کند.
سه ریل خروجی تنظیم‌شده: ورودی DC اصلی را به توان بک‌پلین تنظیم‌شده شامل +5 VDC (16.5 A)، +12 VDC (1.5 A) و -12 VDC (1.0 A) تبدیل می‌کند؛ ظرفیت خروجی ترکیبی کمتر از 90 وات است.
انعطاف‌پذیری برای دو نوع رک: برای نصب مستقیم در رک‌های CPU و DPU در پلتفرم GE Fanuc Series Six طراحی شده و مدیریت موجودی قطعات یدکی را ساده می‌کند.
کنتاکت‌های هشدار داخلی: کنتاکت‌های رله الکترومکانیکی (1 NO، 1 NC، 2 NO، 2 NC) را برای فعال‌سازی نشانگرهای هشدار خارجی یا تجهیزات کنترلی هنگام بروز خطا فراهم می‌کند.
رگولاتور باتری کمکی: دارای رگولاتور ولتاژ داخلی برای اتصال باتری خارجی (8-28 VDC) به‌منظور پشتیبان‌گیری از حافظه CMOS در رک پردازنده است.
کنترل‌های کلیدی یکپارچه روی پنل جلو: دارای کلیدهای سلکتوری جلویی برای کنترل حالت CPU (RUN/STOP) و قفل کردن محتوای حافظه در وضعیت READ ONLY (WRITE/MEMORY PROTECT) است.
محافظت در برابر معکوس شدن قطبیت و اضافه‌جریان: در برابر اتصال تصادفی با قطبیت معکوس DC محافظت شده و از طریق فیوز داخلی 8A slow-blow که از مسیر کلید برق/بلوک فیوز قابل دسترسی است، فیوز شده است.
پایش تشخیصی توان: LED جلویی POWER زمانی روشن می‌شود که همه سطوح ولتاژ خروجی (+5V، +12V، -12V) در محدوده تلرانس عملکردی باشند.

کاربردها

رک‌های CPU کنترل‌گر Series Six: تبدیل اصلی توان DC بک‌پلین را برای رک‌های پردازنده اصلی در سامانه‌های قدیمی کنترل فرایند فراهم می‌کند.
رک‌های واحد پردازش داده (DPU): توان رک‌های پردازش داده کمکی را در معماری‌های کنترلی توسعه‌یافته GE Fanuc Series Six تأمین می‌کند.
سامانه‌های کنترل صنعتی 24 VDC: در تأسیسات صنعتی که قابلیت اطمینان برق شهر مستلزم راه‌اندازی مستقیم PLCها از بانک‌های باتری ثابت 24 VDC یا باس‌های DC است، استفاده می‌شود.
رابط هشدار و اعلان از راه دور: منطق خطای داخلی سیستم PLC را از طریق خروجی‌های رله ایزوله به سامانه‌های هشدار بصری/شنیداری خارجی کارخانه متصل می‌کند.

اطلاعات سفارش

شماره کاتالوگ	نوع / شرح ماژول	استاندارد ثبت UL
IC600PM541	ماژول منبع تغذیه CPU/DPU با ورودی 24 VDC	استاندارد UL شماره 508 (تجهیزات کنترل صنعتی)

مشخصات فنی

عمومی

پارامتر	مشخصات
سازنده	GE Fanuc
سری	کنترل‌گرهای برنامه‌پذیر Series Six
مدل	IC600PM541
نوع محصول	ماژول منبع تغذیه CPU/DPU
محل نصب	سمت راستِ انتهایی رک CPU یا DPU

مشخصات ورودی

پارامتر	مشخصات
ولتاژ منبع	20 تا 32 VDC
حداکثر توان ورودی	حداکثر 180 VA
وقفه‌های مجاز برق	حداقل 10 ms در خط 20 VDC
حفاظت داخلی	مجهز به فیوز 8A slo-blo؛ دارای حفاظت در برابر معکوس شدن قطبیت

مشخصات خروجی

پارامتر	مشخصات
ولتاژها و جریان‌های خروجی	+5 VDC با حداکثر 16.5 A؛ +12 VDC با حداکثر 1.5 A؛ -12 VDC با حداکثر 1.0 A
توان کل خروجی	توان کل همه خروجی‌ها باید کمتر از 90 W باشد
ورودی باتری کمکی	8 تا 28 VDC (رگولاتور ولتاژ داخلی ارائه شده است)

مشخصات کنتاکت‌های هشدار

پارامتر	مشخصات
انواع کنتاکت رله	دو مجموعه کنتاکت ایزوله: مجموعه ۱ (1 NO، 1 NC)، مجموعه ۲ (2 NO، 2 NC)
ظرفیت بار کنتاکت	بار مقاومتی با جریان حداکثر 1 A در 115 VAC / 28 VDC
وضعیت منطقی رله	در عملکرد عادی برقدار؛ هنگام وضعیت هشدار بی‌برق

محیطی و مکانیکی

پارامتر	مشخصات
دمای کاری	0 degC تا 60 degC (خارج از رک)
دمای نگهداری	-20 degC تا +80 degC
رطوبت	5% تا 95% (بدون چگالش)
ارتفاع کاری	تا 10,000 فوت (3,000 متر) بالاتر از سطح دریا
مصونیت در برابر نویز	مطابق الزامات NEMA ICS 2-230 و ANSI C37.90A
ابعاد (عرض × ارتفاع × عمق)	2.75 × 12.46 × 9.00 اینچ (70 × 317 × 229 mm)

اتصالات / رابط‌ها

ترمینال / رابط	نوع	شرح عملکرد
P1	کانکتور Molex هجده‌پین	منطق داخلی منبع تغذیه و کابل سیگنال را از بک‌پلین رک متصل می‌کند
POS / NEG / GND	ترمینال‌های پیچی (پنل پایینی)	اتصالات اصلی تغذیه 20-32 VDC و ارت حفاظتی
BAT + / BAT -	ترمینال‌های پیچی (پنل پایینی)	اتصال ورودی باتری کمکی پشتیبان حافظه (8-28 VDC)
1NO / 1NC / COM	ترمینال‌های پیچی (پنل پایینی)	کنتاکت‌های خروجی ایزوله مجموعه ۱ رله هشدار
2NO / 2NC	ترمینال‌های پیچی (پنل پایینی)	کنتاکت‌های خروجی ایزوله مجموعه ۲ رله هشدار
نوار ترمینال داخلی	ترمینال‌های پیچی (کناری)	ترمینال‌های توزیع توان برای سیم‌های بک‌پلین (-12V، -12V COM، +5V، +5V COM، +12V، POS، NEG)
ارت شاسی	اتصال پیچی	نقطه اتصال ارت فریم (Stud-A / Stud-B)

دستورالعمل‌های نصب

ایزولاسیون ایمنی: کلید CPU را روی STOP قرار دهید. پیش از جابه‌جایی فیزیکی، همه توان ورودی اصلی سیستم را از طریق کلید اصلی مدار ایزوله و قطع کنید.
موقعیت رک: تأیید کنید محل موردنظر در سمت راستِ انتهایی رک CPU یا DPU Series Six قرار دارد.
تأیید صفر بودن ولتاژ: پوشش پلاستیکی محافظ پایینی را با پیچ‌گوشتی بردارید و با مولتی‌متر کالیبره بررسی کنید که هیچ توان DC روی ترمینال‌های ورودی وجود نداشته باشد.
مستندسازی سیم‌کشی: پیش از جدا کردن سیم‌ها، محل سیم‌ها، شماره سیم‌ها و قطبیت‌ها را روی ترمینال‌های باتری کمکی، رله هشدار و ورودی DC موجود یادداشت کنید.
جدا کردن بک‌پلین و دسته‌سیم: پیچ‌های دستی یک‌چهارم‌گرد بالا و پایین را شل کنید. اتصالات سیم‌کشی داخلی را با دقت از نوار ترمینال کناری جدا کرده و کانکتور 18-pin (P1) Molex را روی برد باریک جدا کنید.
هم‌راستاسازی فیزیکی: IC600PM541A را در امتداد ریل‌های راهنما داخل فریم رک بلغزانید و مطمئن شوید سیم‌های دسته‌سیم داخلی در نقاط گیرکردن مکانیکی قرار نگیرند.
درگیر کردن بست‌ها: پیچ‌های دستی بالا و پایین را در جهت عقربه‌های ساعت سفت کنید تا کاملاً در ساختار رک قفل شوند. در صورت وجود، گیره‌های سیم را به پیچ‌های فریم وصل کنید.
اتصال مجدد الکتریکی: سیم‌های توان داخلی کناری و 18-pin Molex connector را دوباره وصل کنید. توان ورودی DC خارجی (POS، NEG، GND)، باتری کمکی و سیم‌کشی رله هشدار را به بلوک ترمینال جلویی متصل کنید.
بررسی قطبیت: پیش از وصل کردن توان، قطبیت صحیح منبع DC را تأیید کنید. معکوس کردن قطبیت ورودی باعث کشیده شدن جریان بیش از حد و سوختن فیوز داخلی 8A slow-blow می‌شود.
برقدار کردن: توان ورودی 24 VDC را اعمال کنید. بررسی کنید نشانگر جلویی POWER روشن شود و نشان دهد باس‌های خروجی +5V، +12V و -12V در محدوده مشخصات عملکردی قرار دارند.

راهنمای نگهداری و عیب‌یابی

تفسیر نشانگر POWER: LED سبز POWER سلامت عملکردی مناسب هر سه ولتاژ خروجی را نشان می‌دهد. اگر LED هنگام کار OFF شود، دست‌کم یکی از ریل‌های خروجی DC (+5V، +12V یا -12V) از محدوده تلرانس عملکردی پایین‌تر آمده یا ولتاژ ورودی DC اصلی قطع شده است.
تعویض فیوز: اگر ماژول روشن نمی‌شود و قطبیت ورودی معکوس شده یا وضعیت اضافه‌جریان رخ داده است، فیوز 8A slow-blow نزدیک کلید اصلی برق را بررسی کنید. فقط آن را با فیوز کندسوزی با مشخصات معادل تعویض کنید.
منطق وضعیت کنتاکت هشدار: در عملکرد عادی و بدون خطا، رله‌های هشدار داخلی energized باقی می‌مانند. در وضعیت هشدار یا قطع کامل توان ماژول، رله‌ها de-energize می‌شوند و باعث می‌شوند کنتاکت‌های 1NO / 2NO باز و کنتاکت‌های 1NC / 2NC بسته شوند.
هشدار ایزولاسیون باتری: اگر باتری کمکی پشتیبان حافظه CMOS به ترمینال‌های BAT + / BAT - متصل است، مطمئن شوید مدار اتصال از سایر بخش‌های سیستم ایزوله باشد تا از اتصال کوتاه باتری جلوگیری شود.

انطباق و گواهی‌ها

استاندارد UL: تحت استاندارد UL Standard No. 508 مؤسسه Underwriters Laboratories Inc. (تجهیزات کنترل صنعتی، زیربخش تجهیزات تبدیل توان الکترونیکی) ثبت شده است.
استانداردهای نویز: برای برآورده کردن الزامات مصونیت در برابر نویز NEMA ICS 2-230 و ANSI C37.90A ارزیابی شده است.

FAQ

منبع تغذیه GE Fanuc IC600PM541 چه ولتاژهای خروجی اصلی را به رک PLC می‌رساند؟

GE Fanuc IC600PM541 ورودی اصلی 20 تا 32 VDC را به سه ریل خروجی تنظیم‌شده تبدیل می‌کند: +5 VDC با حداکثر جریان 16.5 A، +12 VDC با حداکثر جریان 1.5 A و -12 VDC با حداکثر جریان 1.0 A؛ این منبع در مجموع حداکثر 90 وات توان به بک‌پلین رک می‌رساند.

ماژول منبع تغذیه GE Fanuc IC600PM541 در کجای رک نصب می‌شود؟

GE Fanuc IC600PM541 به‌طور خاص برای نصب در سمت راست‌ترین موقعیت رک واحد پردازنده مرکزی (CPU) یا واحد پردازش داده (DPU) سری Six شرکت GE Fanuc طراحی شده است.

کلیدهای روی پنل جلویی GE Fanuc IC600PM541 چگونه کار می‌کنند؟

GE Fanuc IC600PM541 دارای دو کلید قابل‌عمل با یک کلید واحد روی پنل جلویی است. کلید بالایی حالت کاری پردازنده، یعنی RUN یا STOP، را انتخاب می‌کند و کلید دوم وضعیت MEMORY PROTECT را کنترل می‌کند تا محتویات حافظه را در حالت فقط‌خواندنی قفل کند.

کنتاکت‌های رله هشدار در منبع تغذیه GE Fanuc IC600PM541 چگونه عمل می‌کنند؟

GE Fanuc IC600PM541 دارای دو مجموعه کنتاکت هشدار الکترومکانیکی ایزوله است. در شرایط کار عادی، رله‌های هشدار برقدار باقی می‌مانند. هنگام بروز وضعیت هشدار یا قطع برق سیستم، رله‌ها بی‌برق می‌شوند؛ در نتیجه کنتاکت‌های نرمال‌باز باز و کنتاکت‌های نرمال‌بسته بسته می‌شوند.

چه چیزی نشان‌دهنده خطای برق در نمایشگر LED ماژول GE Fanuc IC600PM541 است؟

چراغ POWER روی پنل جلویی GE Fanuc IC600PM541 زمانی روشن می‌ماند که هر سه ولتاژ خروجی DC یعنی +5V، +12V و -12V در محدوده مجاز کاری باشند. اگر این نشانگر خاموش شود، دست‌کم یکی از ریل‌های خروجی از محدوده مجاز پایین‌تر آمده یا برق ورودی وجود ندارد.
