تولیدکننده: BECKHOFF
شماره محصول: EL2258
کشور سازنده:آلمان
نوع محصول: ترمینال EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

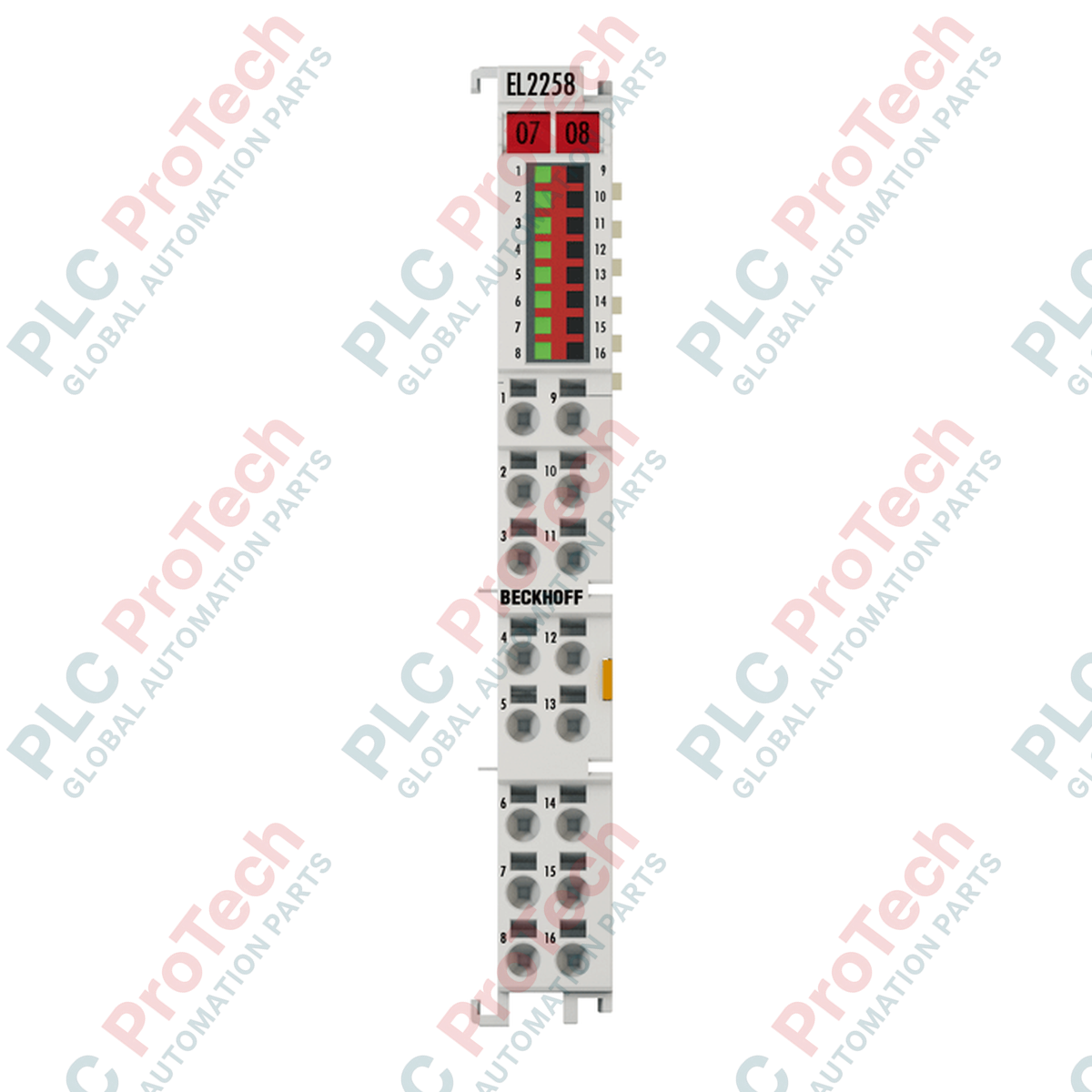

EL2258 (EL 2258) یک ترمینال خروجی دیجیتال ۸ کاناله با عملکرد بالا است که برای همگامسازی فوقدقیق و سوئیچینگ پرسرعت در یک شبکه EtherCAT طراحی شده است. این ترمینال با ولتاژ ۲۴ ولت DC و ظرفیت ۰٫۵ آمپر در هر کانال کار میکند و بهدلیل قابلیت مهرگذاری چندگانه زمانی و کلاکهای توزیعشده یکپارچه (DC) متمایز است. این ترمینال برای کاربردهایی طراحی شده است که زمانهای چرخه استاندارد کافی نیستند؛ از جمله سامانههای مرتبسازی پرسرعت، کنترل لیزر و مونتاژ الکترونیکی دقیق. با امکان اجرای چندین فرمان سوئیچینگ در یک چرخه ارتباطی، EL2258 به دقت زمانی بسیار کمتر از ۱ میکروثانیه دست مییابد و اطمینان میدهد لبههای خروجی دقیقاً در زمان موردنیاز فرایند ایجاد شوند.
EL2258 از یک محفظه چگالیبالا (HD) استفاده میکند تا ۸ کانال را در عرض باریک ۱۲ میلیمتری و با فناوری اتصال دو سیمه ارائه دهد. نقطه قوت اصلی آن قابلیت «مهرگذاری چندگانه زمانی» است: این دستگاه میتواند، بسته به پیکربندی، حداکثر ۱۰ رویداد سوئیچینگ را در هر کانال و نسبت به کلاک توزیعشده ذخیره و اجرا کند. مرحله خروجی از نوع پوش است و برای بارهای اهمی، القایی و لامپی بهینه شده و به حفاظت یکپارچه در برابر اتصال کوتاه و ولتاژ معکوس مجهز است. این ترمینال با زمانهای اجرای داخلی بین ۱۰ تا ۴۰ میکروثانیه، میتواند بین ۱۰۰ تا ۲۵٬۰۰۰ لبه در ثانیه را شناسایی و پردازش کند. ایمنی الکتریکی از طریق ایزولاسیون ۵۰۰ ولتی بین منطق E-bus و پتانسیل میدان حفظ میشود.
| ویژگی | جزئیات مشخصات |
| مدل | EL2258 |
| برند | BECKHOFF |
| مبدأ | آلمان |
| تعداد خروجیها | 8 |
| ولتاژ / جریان | ۲۴ ولت DC / ۰٫۵ آمپر در هر کانال |
| فناوری اتصال | دو سیمه |
| ضریب مهرگذاری چندگانه زمانی | ۱ تا ۱۰ (ضریب صحیح زمان چرخه) |
| دقت DC | << ۱ میکروثانیه |
| زمانهای سوئیچینگ | معمولاً TON < ۱ میکروثانیه / TOFF < ۱ میکروثانیه |
| مرحله خروجی | پوش |
| انرژی قطع | < ۱۵۰ میلیژول در هر کانال |
| مصرف جریان | معمولاً ۱۳۰ میلیآمپر (E-bus) |
| شکل محفظه | HD (چگالی بالا) با LEDهای سیگنال |
| ابعاد (W × ارتفاع × عمق) | ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر |
| وزن | 55 g |
| وزن حمل | ۲٫۰ کیلوگرم |
«مهرگذاری چندگانه زمانی» دقیقاً چیست و چه تفاوتی با خروجیهای استاندارد دارد؟
خروجیهای دیجیتال استاندارد یکبار در هر چرخهٔ PLC بهروزرسانی میشوند. چندمُهری زمانی به EL2258 اجازه میدهد یک بافر شامل چندین مُهر زمانی را از کنترلر دریافت کند. سپس ترمینال، مستقل از زمان رسیدن تلگرام بعدی EtherCAT، خروجی را بهصورت خودکار در همان زمانهای دقیق سوئیچ میکند. این قابلیت امکان سوئیچینگ با فرکانسهایی بسیار بالاتر از فرکانس چرخهٔ فیلدباس را فراهم میکند.
آیا این ترمینال از ساعتهای توزیعشده (DC) پشتیبانی میکند؟
بله، ساعتهای توزیعشده برای EL2258 ضروری هستند. آنها ساعتهای محلی همهٔ دستگاههای EtherCAT را با یک زمان مرجع مشترک همگام میکنند. این همگامسازی باعث میشود ترمینال فرمانهای دارای مُهر زمانی را با دقتی بسیار بهتر از ۱ میکروثانیه اجرا کند.
آیا میتوانم از EL2258 برای بارهای القایی استفاده کنم؟
بله. EL2258 برای بارهای القایی با حداکثر انرژی قطع ۱۵۰ میلیژول در هر کانال رتبهبندی شده است. بااینحال، برای بارهای القایی بسیار بزرگ یا سوئیچینگ فرکانسبالای سلونوئیدها، همواره توصیه میشود اتلاف انرژی را بررسی کنید تا از فرسودگی زودهنگام مرحلهٔ خروجی جلوگیری شود.
سیمکشی در محفظههای HD (چگالی بالا):
EL2258 از طراحی ترمینال HD استفاده میکند که در محفظهای با عرض ۱۲ میلیمتر، ۱۶ نقطهٔ اتصال دارد. بهدلیل ساختار فشرده، مطمئن شوید از سطح مقطع مناسب سیم استفاده میکنید: هادیهای تکرشتهای تا ۱٫۵ میلیمترمربع یا هادیهای انعطافپذیر دارای سرسیم تا ۰٫۷۵ میلیمترمربع. برای فعالکردن ترمینالهای فنری از پیچگوشتی کوچک استفاده کنید. فناوری دوسیمه به این معناست که در برخی پیکربندیها، هم سیگنال و هم زمین/مرجع مربوط به آن را میتوان مستقیماً روی ماژول پایانهبندی کرد و سیمکشی تابلو را سادهتر ساخت.
پیکربندی TwinCAT و فعالسازی خودکار:
هنگام یکپارچهسازی EL2258 با TwinCAT، مطمئن شوید زبانهٔ «DC» (ساعت توزیعشده) روی حالت «DC-Synchronous» تنظیم شده باشد. قابلیت «Auto-activation» به ترمینال کمک میکند بهمحض دریافت نخستین مُهر زمانی معتبر، توالی خروجی را بهصورت خودکار آغاز کند. برای بهرهگیری کامل از زمانبندی دقیق، باید تصویر فرایند مُهر زمانی ۹ بایتی را به متغیرهای PLC خود نگاشت کنید.
ملاحظات حرارتی:
اگرچه این ترمینال برای ۰٫۵ آمپر در هر کانال رتبهبندی شده است، یک ماژول کاملاً بارگذاریشده (۸ × ۰٫۵ آمپر = مجموع جریان میدان ۴ آمپر) گرمای داخلی ایجاد میکند. اطمینان حاصل کنید که محیط نصب، رطوبت ۹۵٪ بدون میعان و دمای محیط کمتر از ۵۵ درجهٔ سانتیگراد داشته باشد. اگر چند واحد EL2258 را در یک محفظهٔ کوچک، کنار هم و با سوئیچینگ فرکانسبالا نصب میکنید، برای جلوگیری از کاهش ظرفیت حرارتی، افزودن فن یا ایجاد فاصله بین ماژولها را در نظر بگیرید.
