تولیدکننده: BECKHOFF
شماره محصول: EL2878-0005
کشور سازنده:آلمان
نوع محصول: ترمینال EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

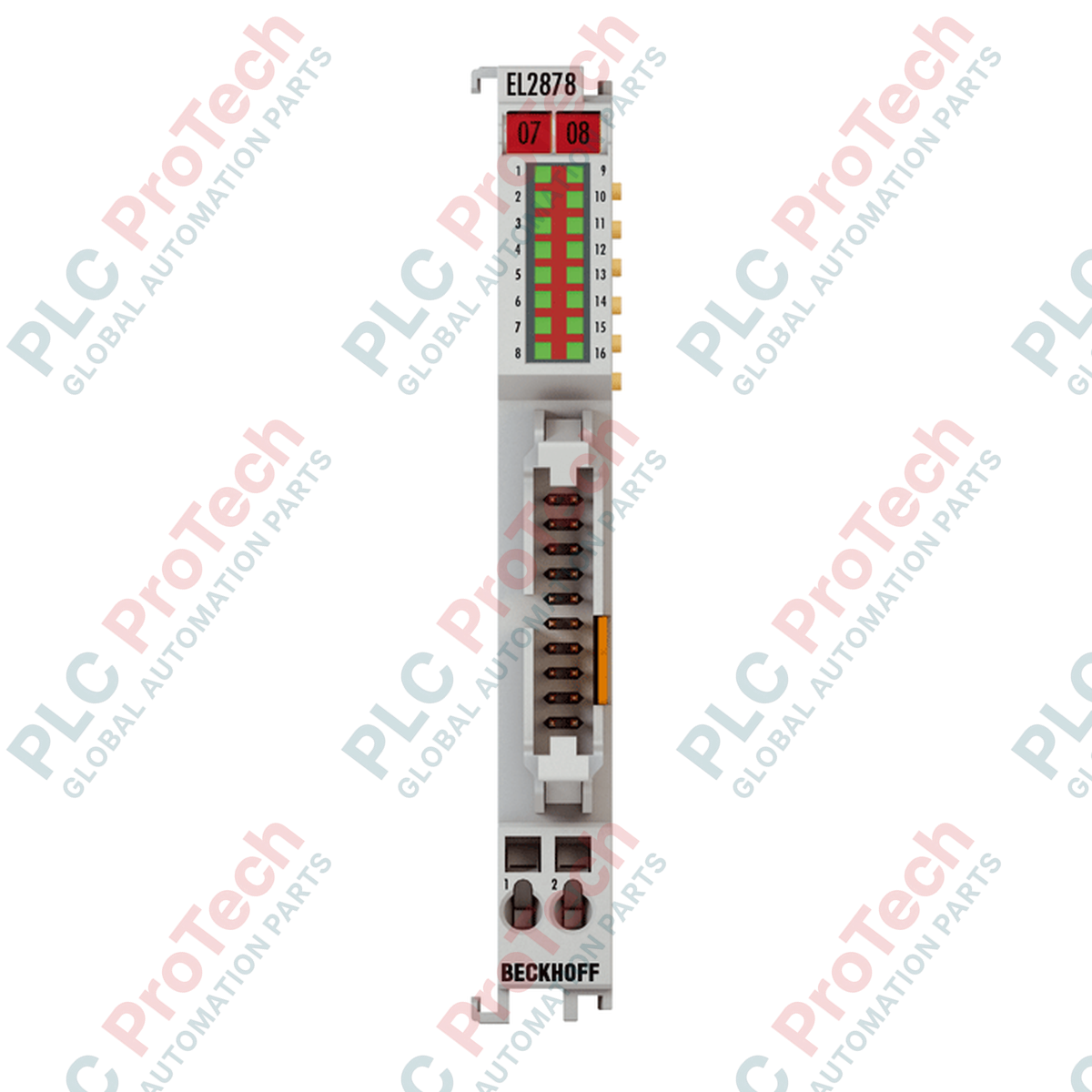

EL2878-0005 (EL28780005) یک ترمینال EtherCAT با چگالی بالا است که برای سیمکشی ساده در تابلوهای کنترل پیچیده طراحی شده است. این ماژول خروجی دیجیتال ۸ کاناله با ولتاژ ۲۴ ولت DC عمل میکند و به طور خاص با رابط کابل روبان تخت مهندسی شده است. با استفاده از فناوری کابل روبان، EL2878-0005 به طور قابل توجهی زمان نصب را کاهش میدهد و خطر خطاهای سیمکشی هنگام اتصال به ماژولهای انتقال یا خوشههای حسگر/عملگر را به حداقل میرساند. تشخیصهای داخلی برای نظارت بر ولتاژ تغذیه تضمین میکند که کنترلر بلافاصله از نوسانات برق مطلع شود، که این امر آن را به یک جزء حیاتی برای سیستمهای صنعتی B2B با دسترسی بالا مانند مونتاژ نیمههادی، تجهیزات تست خودکار و تولید الکترونیک تبدیل میکند.
معماری EL2878-0005 برای توزیع سریع سیگنال بهینه شده است. برخلاف ترمینالهای استاندارد که از کانکتورهای فشاری جداگانه استفاده میکنند، این ماژول دارای هدر برای کابلهای روبان تخت AWG 28 با فاصله ۱.۲۷ میلیمتر است. هر یک از ۸ کانال میتواند تا ۰.۵ آمپر جریان ارائه دهد و ماژول کاملاً مقاوم در برابر اتصال کوتاه است.
یک تفاوت فنی کلیدی در نسخه -0005 ، تشخیص ولتاژ تغذیه یکپارچه آن است. ترمینال پتانسیل میدان را نظارت میکند و وضعیت را به مستر EtherCAT گزارش میدهد. اگر تغذیه میدان ۲۴ ولت DC زیر آستانه بحرانی بیاید یا قطع شود، بیت تشخیص در تصویر فرایند فعال میشود. این امکان نگهداری پیشبینانه و عیبیابی سریع را فراهم میکند، زیرا PLC میتواند بین خرابی منطقی و قطع برق سمت میدان تمایز قائل شود.
| ویژگی | جزئیات مشخصات |
| مدل | EL2878-0005 |
| برند | BECKHOFF |
| تعداد خروجیها | ۸ کانال |
| فناوری اتصال | کابل روبان تخت (AWG 28) |
| ولتاژ نامی | ۲۴ ولت DC (-۱۵٪ / +۲۰٪) |
| حداکثر جریان خروجی | ۰.۵ آمپر به ازای هر کانال (مقاوم در برابر اتصال کوتاه) |
| جریان نامی (پین) | حداکثر ۱.۰ آمپر به ازای هر پین اتصال |
| انواع بار | بار اهمی، القایی، لامپ |
| زمان سوئیچینگ (TON) | معمولاً ۶۰ میکروثانیه |
| زمان سوئیچینگ (TOFF) | معمولاً ۳۰۰ میکروثانیه |
| انرژی شکست | کمتر از ۱۵۰ میلیژول به ازای هر کانال |
| مصرف جریان (E-bus) | معمولاً ۱۰۰ میلیآمپر |
| عایق الکتریکی | ۵۰۰ ولت (E-bus / پتانسیل میدان) |
| دمای کاری | ۰ تا +۵۵ درجه سانتیگراد |
| ابعاد (عرض × ارتفاع × عمق) | ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر |
مزایای اتصال کابل روبان تخت چیست؟
کابل روبانی امکان «اتصال انبوه» را فراهم میکند، جایی که ۸ کانال میتوانند به صورت یکجا متصل شوند. این برای ماشینهایی با چگالی بالای ورودی/خروجی ایدهآل است، زیرا نیاز به لختکردن دستی و اتصال جداگانه ۱۶-۲۴ سیم (شامل زمینها) در سطح ترمینال را حذف میکند.
حفاظت در برابر اتصال کوتاه چگونه عمل میکند؟
در صورت اتصال کوتاه، جریان خروجی معمولاً به کمتر از ۲ آمپر محدود میشود. ماژول برای محافظت از مدار داخلی و کابل روبانی در برابر آسیب حرارتی طراحی شده و پس از رفع خطا به طور خودکار به کار خود ادامه میدهد.
آیا این ماژول از طریق تماسهای تغذیه به میدان برق میدهد؟
خیر. EL2878-0005 تماسهای تغذیه (تیغههای فلزی در کنار بسیاری از ترمینالهای Beckhoff) ندارد. منبع تغذیه ۲۴ ولت DC باید از طریق رابط کابل روبانی یا پینهای تغذیه مشخص شده در دفترچه تأمین شود.
انتخاب کابل روبانی: از کابلهای روبانی تخت استاندارد AWG 28 با گام ۱.۲۷ میلیمتر (۰.۰۵۰ اینچ) استفاده کنید. اطمینان حاصل کنید که کانکتور IDC (اتصال جابجایی عایق) استفاده شده با کیفیت بالا و به درستی با ابزار مخصوص پرس شده باشد تا از تماس ناپایدار یا مقاومت بالا جلوگیری شود.
مدیریت بار القایی: در حالی که ماژول میتواند انرژی قطع تا ۱۵۰ میلیژول را تحمل کند، برای بارهای القایی بزرگ (مانند سلونوئیدهای سنگین یا کنتاکتورهای بزرگ)، بهتر است یک دیود فلیبک خارجی نزدیک بار نصب شود تا EMI و تنش حرارتی روی ترمینال کاهش یابد.
زمینکردن و EMI: از آنجا که کابلهای روبانی بدون شیلد هستند، از عبور موازی آنها با خطوط AC جریان بالا یا کابلهای موتور VFD خودداری کنید. حداقل ۱۰ سانتیمتر فاصله حفظ کنید یا از کانال فلزی زمینشده برای جلوگیری از تداخل سیگنالهای خروجی دیجیتال و مدارهای قدرت استفاده نمایید.
EL2878-0005 انتخاب ترجیحی برای مهندسانی است که به دنبال بهینهسازی فضای کابینت و سرعت مونتاژ هستند. پروفیل باریک 12 میلیمتر آن شامل ۸ کانال خروجی با قابلیت تشخیص خطا است که مزیت چگالی قابل توجهی را فراهم میکند. وجود حفاظت در برابر ولتاژ معکوس و درجه ایزولاسیون الکتریکی ۵۰۰ ولت بالا تضمین میکند که ناهنجاریهای سمت میدان به منطق حساس E-bus منتقل نشوند. با زمان روشنشدن سریع ۶۰ میکروثانیه ، این ترمینال پاسخگویی سریعی را برای همگامسازی دقیق صنعتی فراهم میکند و در عین حال لایه فیزیکی شبکه اتوماسیون را ساده میسازد.
