تولیدکننده: BECKHOFF
شماره محصول: EL1004
کشور سازنده:آلمان
نوع محصول: ترمینال ورودی دیجیتال
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: تقریباً ۱٫۵ سانتیمتر × ۱۰٫۰ سانتیمتر × ۷ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

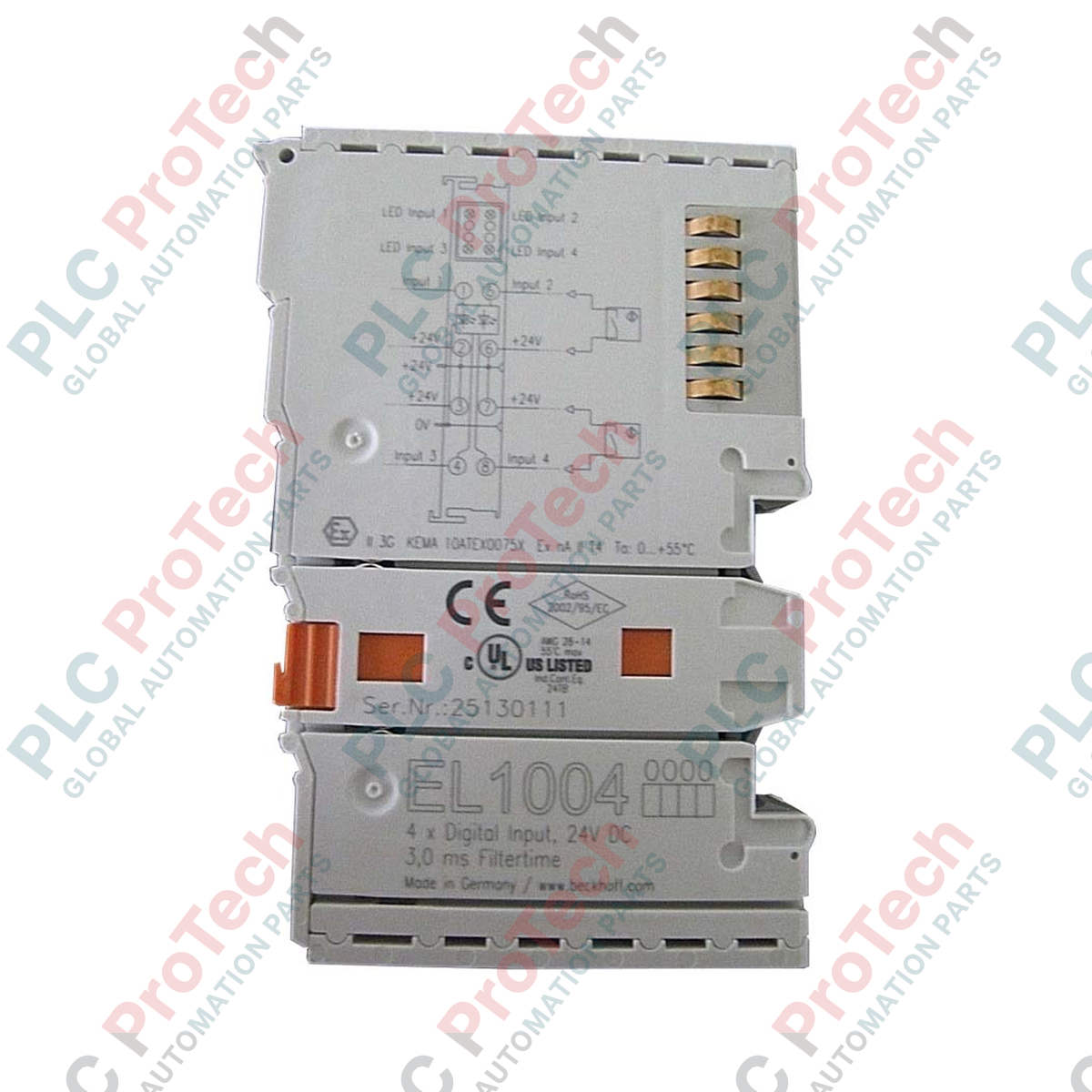

EL1004 (EL1004) یک ترمینال ورودی دیجیتال ۴ کاناله با عملکرد بالا است که برای سیستم ورودی/خروجی EtherCAT طراحی شده است. این ماژول که برای اتصال یکپارچه به انواع حسگرهای میدانی، از جمله کلیدهای مجاورتی، کلیدهای محدودکننده و حسگرهای فشار مهندسی شده است، سیگنالهای کنترلی باینری 24 VDC را برای مستر EtherCAT به قالب دیجیتال تبدیل میکند. این ماژول مطابق با مشخصات EN 61131-2 Type 1/3 است و در حوزههای اتوماسیون صنعتی B2B، مانند بستهبندی پرسرعت، مونتاژ خودرو و جابهجایی مواد، کاربرد گستردهای دارد. فناوری اتصال ۲ سیمه آن امکان سیمکشی مستقیم حسگرها با زمین مشترک را فراهم میکند و در نتیجه پیچیدگی سیمکشی و فضای موردنیاز در تابلو را بهطور چشمگیری کاهش میدهد.
EL1004 برای ارائه بهروزرسانیهای لحظهای وضعیت به کنترلر، از گذرگاه ارتباطی پرسرعت E-bus در بخش پشتی استفاده میکند. ورودیها به فیلتر سختافزاری مجهز هستند تا نویز الکتریکی و پرش کنتاکت را سرکوب کنند و یکپارچگی سیگنال را در محیطهای دارای نویز الکترومغناطیسی بالا تضمین نمایند.
این ماژول بهعنوان یک ورودی Type 1/3، هم برای کلیدهای مکانیکی سنتی (Type 1) و هم برای حسگرهای الکترونیکی مدرن (Type 3) که برای حفظ وضعیت پایدار «روشن» به قابلیت بیشتری در جذب جریان نیاز دارند، بهینه شده است. ماژول برای هر کانال، LEDهای سیگنال یکپارچه دارد که عیبیابی بصری فوری را برای رفع اشکال در سمت میدان فراهم میکنند. با ضخامت بسیار کم 12 mm (تقریباً 1.5 cm با احتساب زبانههای قفل)، EL1004 نسبت تراکم به فضای اشغالشده بسیار خوبی برای تابلوهای کنترل مدرن ارائه میدهد.
| ویژگی | جزئیات مشخصات |
| مدل | EL1004 |
| برند | BECKHOFF |
| تعداد ورودیها | ۴ کانال |
| فناوری اتصال | ۲ سیمه |
| استاندارد | EN 61131-2، Type 1/3 |
| ولتاژ نامی | 24 VDC (-15 % / +20 %) |
| فیلتر ورودی | معمولاً 3.0 ms |
| ولتاژ سیگنال «0» | -3 تا +5 V (EN 61131-2، Type 3) |
| ولتاژ سیگنال «1» | 11 تا 30 V (EN 61131-2، Type 3) |
| مصرف جریان (E-bus) | معمولاً 90 mA |
| ایزولاسیون الکتریکی | 500 V (E-bus / پتانسیل میدان) |
| ابعاد (W x H x D) | 12 mm x 100 mm x 68 mm |
| دمای کاری | -25 تا +60 درجه سلسیوس |
| درجه حفاظت | IP20 |
تفاوت فناوری اتصال ۱ سیمه و ۲ سیمه در EL1004 چیست؟
فناوری ۲ سیمه در EL1004 امکان اتصال مستقیم سیم سیگنال و سیم برگشت (زمین) را برای هر کانال به ترمینال فراهم میکند. این ویژگی برای حسگرهایی که در محل نصب زمین مشترک ندارند، بسیار کاربردی است و پتانسیل مرجع مشخصی را برای هر ورودی تضمین میکند.
آیا میتوان از EL1004 با حسگرهای NPN استفاده کرد؟
EL1004 بهعنوان یک ورودی جاذب جریان (سوئیچینگ مثبت) طراحی شده است؛ یعنی انتظار دارد حسگر PNP سیگنال +24 VDC را به پایه ورودی سوئیچ کند. برای کاربردهای NPN، به مدل ترمینال دیگری یا یک رله واسط نیاز است.
چگونه یک کانال معیوب را شناسایی کنم؟
این ترمینال برای هر یک از ۴ کانال، LEDهای وضعیت دارد. اگر سیگنال 24 VDC در ورودی وجود داشته باشد اما LED متناظر روشن نشود، نشاندهنده نقص سختافزاری یا نبود برق در کنتاکتهای تغذیه سمت میدان است.
کنتاکتهای تغذیه میدان: EL1004 برق میدان خود را از کنتاکتهای تغذیه داخلی دریافت میکند. اطمینان حاصل کنید که یک ترمینال تغذیه (مانند EK1100 یا EL9100) در بالادست قرار گرفته باشد تا 24 VDC موردنیاز بخش ترمینال را تأمین کند.
روش سیمکشی: از سیم استاندارد صنعتی با سطح مقطع 0.08 تا 2.5 mm² استفاده کنید. در کاربردهای دارای لرزش زیاد، برای جلوگیری از ریشریش شدن سیم و اطمینان از اتصال کاملاً آببندیشده درون ترمینال فنری، از وایرشو استفاده کنید.
شیلدینگ EMC: با وجود انطباق ماژول با EN 61000-6-2، همیشه کابلهای حسگر را دور از خطوط AC توان بالا عبور دهید تا از کوپل خازنی و ایجاد سیگنالهای «شبح» در ورودیهای دیجیتال جلوگیری شود.
EL1004 به دلیل قابلیت اطمینان و انطباق با استانداردهای جهانی متمایز است. این ماژول با رعایت استاندارد EN 61131-2 Type 3، مشخصه ورودی مقاومتری ارائه میدهد که در مقایسه با ورودیهای قدیمیتر Type 2، حساسیت کمتری به جریانهای نشتی حسگرهای الکترونیکی دارد. محفظه پلیکربناتی مقاوم و مقاومت آن در برابر لرزش (مطابق با EN 60068-2-6)، این ماژول را برای نصب مستقیم روی ماشینآلات ایدهآل میکند. یکپارچگی بیوقفه با محیط نرمافزاری TwinCAT، قابلیت «اسکن و اتصال» فوری را فراهم میکند و زمان راهاندازی پروژههای مهندسی B2B را کاهش میدهد.
