تولیدکننده: BECKHOFF
شماره محصول: EL9515
کشور سازنده:آلمان
نوع محصول: ترمینال منبع تغذیه ۱۵ V DC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

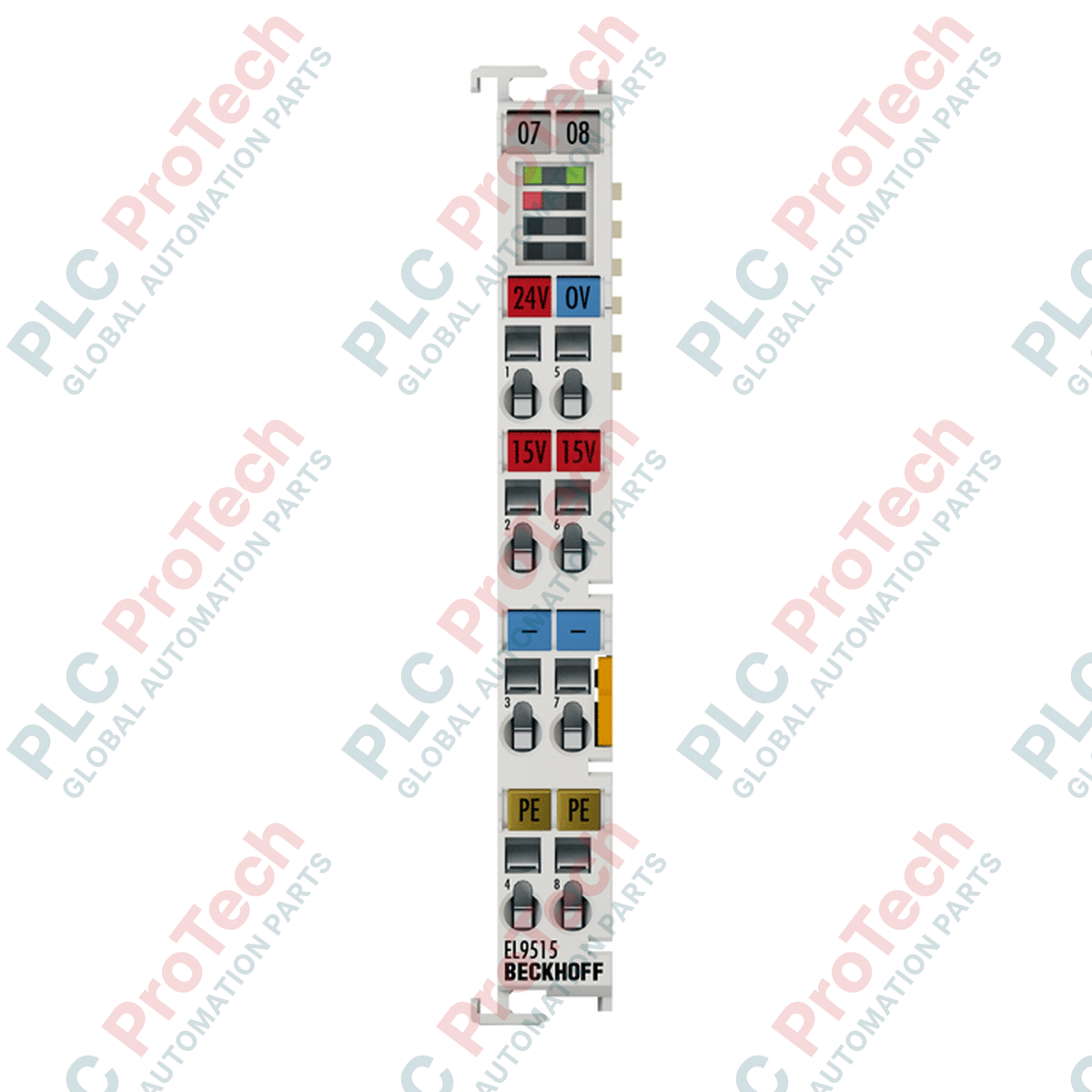

EL9515 (EL9515) یک ترمینال منبع تغذیه با دقت بالا است که برای تبدیل ورودی استاندارد 24 V DC به خروجی تثبیتشده 15 V DC در سیستم ترمینال EtherCAT طراحی شده است. این ماژول بهطور ویژه برای تأمین برق پاک و کمنویز تجهیزات تخصصی فیلد—مانند حسگرهای آنالوگ ردهبالا، انکودرها یا مبدلهایی که به پتانسیل 15 ولت نیاز دارند—مهندسی شده است. EL9515 با برخورداری از عیبیابی یکپارچه و LED اضافهجریان، صحت مدار تغذیه ثانویه را تضمین میکند. طراحی فشرده 12 mm و گواهی ATEX این محصول، آن را به جزئی ضروری برای کاربردهای صنعتی B2B در مناطق خطرناک، اتوماسیون آزمایشگاهی و ابزار دقیق تبدیل کرده است؛ حوزههایی که در آنها پایداری ولتاژ اهمیت زیادی دارد.
EL9515 بهعنوان یک مبدل DC/DC عمل میکند، توان را از کنتاکتهای تغذیه 24 V DC دریافت کرده و خروجی تنظیمشده 15 V DC را با حداکثر جریان 0.5 A ارائه میدهد. خروجی از پایداری بسیار بالایی برخوردار است و تلرانس ±1 % و ریپل باقیمانده < 5 mV دارد؛ ویژگیای که برای جلوگیری از نوسان سیگنال در اندازهگیریهای آنالوگ حساس ضروری است.
ایمنی و تداوم کارکرد سیستم با استفاده از مدارهای مقاوم در برابر اتصال کوتاه و قابلیت عیبیابی جامع در اولویت قرار گرفتهاند. ترمینال وضعیت عملکرد خود—از جمله شرایط اضافهجریان یا خطا—را مستقیماً در تصویر فرایند EtherCAT گزارش میکند. این قابلیت به کنترلر اصلی اجازه میدهد سلامت منبع تغذیه 15 ولت را بهصورت لحظهای پایش کند. برای بازرسی بصری نیز یک LED عیبیابی اختصاصی، بدون نیاز به اتصال نرمافزاری، بازخورد فوری درباره وضعیت ماژول ارائه میدهد.
| ویژگی | جزئیات مشخصات |
| مدل | EL9515 |
| برند | BECKHOFF |
| ولتاژ ورودی | 24 V DC (-15 % / +20 %) |
| ولتاژ خروجی | 15 V DC (±1 %) |
| جریان خروجی | 0.5 A |
| ریپل باقیمانده | < 5 mV |
| مقاوم در برابر اتصال کوتاه | بله |
| عیبیابی | بله (تصویر فرایند + LED اضافهجریان) |
| ایزولاسیون الکتریکی | 500 V (E-bus / پتانسیل فیلد) |
| مصرف جریان (E-bus) | معمولاً 90 mA |
| دمای کاری | 0 تا +55 سلسیوس |
| درجه حفاظت | IP20 |
| تأییدیهها | CE, UL, ATEX (Ex nA IIC T4 Gc) |
چگونه به عیبیابی EL9515 دسترسی پیدا کنم؟
اطلاعات عیبیابی در تصویر فرایند EtherCAT نگاشت میشوند. میتوانید این متغیرها را در TwinCAT پیوند دهید تا وضعیتهای «افت ولتاژ» یا «اضافهجریان» را پایش کنید. علاوه بر این، LED قرمز در جلوی ترمینال، در صورت عبور جریان از آستانه 0.5 A روشن میشود.
آیا EL9515 از طریق کنتاکتهای تغذیه، ترمینال بعدی را برقرسانی میکند؟
خروجی 15 ولت از طریق نقاط اتصال ترمینال برای سیمکشی فیلد ارائه میشود. کنتاکتهای تغذیه داخلی (تیغهها) معمولاً منبع اصلی 24 V DC را به ماژولهای پاییندست منتقل میکنند. برای اطمینان از اینکه پتانسیل 15 ولت فقط در محل موردنظر هدایت میشود، همیشه مسیر جریان را در پیکربندی سختافزاری خاص خود بررسی کنید.
آیا این ترمینال برای استفاده در محیطهای مستعد انفجار مناسب است؟
بله. روی EL9515 نشان ATEX (II 3 G Ex nA IIC T4 Gc) درج شده است؛ بنابراین در صورت نصب داخل محفظهای با درجهبندی مناسب، برای نصب در مناطق خطرناک ناحیه 2 مناسب است.
حساسیت ولتاژ: بهدلیل ریپل باقیمانده کم (< 5 mV)، این ماژول برای تأمین برق مبدلهای آنالوگ به دیجیتال (ADC) با وضوح بالا ایدهآل است. برای حفظ این عملکرد، سیمهای تغذیه 15 ولت را تا حد امکان کوتاه نگه دارید و آنها را از خطوط AC با تداخل بالا جدا کنید.
سیمکشی و ترمینالگذاری: این ترمینال به سیمکشی قابل اتصال سری ES مجهز است و امکان جدا کردن سطح سیمکشی را بدون جدا کردن تکتک سیمها فراهم میکند. برای فعالکردن گیرههای فنری از پیچگوشتی استفاده کنید و برای اتصال ایمن و مقاوم در برابر ارتعاش، طول لختکردن سیم را 8 تا 9 mm در نظر بگیرید.
ملاحظات حرارتی: اگرچه ماژول برای 0.5 A درجهبندی شده است، اطمینان حاصل کنید که منبع ورودی 24 V DC توان کافی داشته باشد. فرایند تبدیل مقدار کمی گرما تولید میکند؛ بنابراین ترمینال 12 mm باید در داخل تابلو، برای خنککاری همرفتی، فاصله عمودی کافی (30 mm) داشته باشد.
EL9515 با حذف نیاز به منابع تغذیه خارجی و حجیم 15 ولت، فضای قابلتوجهی را روی ریل DIN آزاد میکند. ایزولاسیون گالوانیکی 500 V آن، بکپلین EtherCAT را در برابر ناهنجاریهای الکتریکی احتمالی در سمت فیلد محافظت میکند. این محصول با انطباق با EN 61000-6-2/4 در زمینه EMC، برای کارکرد قابلاعتماد در محیطهای صنعتی دارای نویز الکتریکی طراحی شده است. برای سازندگان ماشینآلات B2B، بازخورد عیبیابی یکپارچه، ایجاد هشدارهای پیشرفته HMI را ساده میکند و تضمین میکند مشکلات منبع تغذیه پیش از تبدیلشدن به خرابیهای گستردهتر سیستم شناسایی و برطرف شوند.
