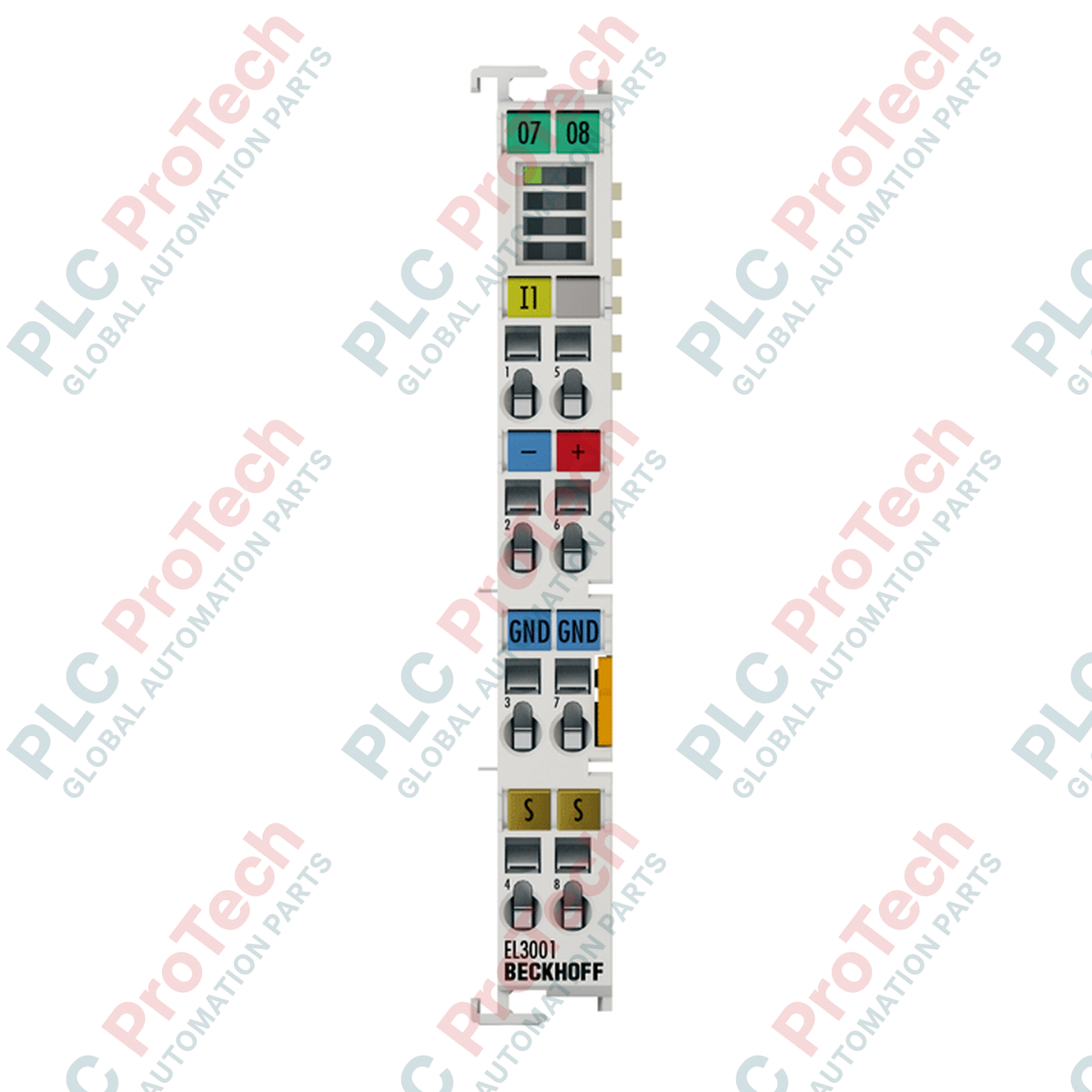

ترمینال ورودی آنالوگ اترکَت ۱ کاناله ±10V مدل EL3001 BECKHOFF

مروری بر محصول

 EL3001 (EL 3001)  یک ترمینال ورودی آنالوگ 1 کاناله با عملکرد بالا است که برای اندازه‌گیری دقیق ولتاژها در محدوده ±10 ولت طراحی شده است. این ترمینال EtherCAT با استفاده از فناوری سیگنال‌دهی تک‌پایانه‌ای، سیگنال‌های آنالوگ فیلد را به داده‌های دیجیتال با وضوح 12 بیت تبدیل می‌کند که در قالب 16 بیتی به کنترلر ارائه می‌شوند. در بخش‌های صنعتی سنگین مانند پایش نیروگاه، کنترل پرس هیدرولیک و ماشین‌کاری CNC،  EL3001  به‌عنوان پلی حیاتی برای پردازش بازخورد حسگرها، پتانسیومترها و مبدل‌های سیگنال عمل می‌کند. معماری فشرده 12 میلی‌متری و ایزولاسیون الکتریکی 500 ولتی آن تضمین می‌کنند که داده‌های آنالوگ با دقت بالا حتی در محیط‌هایی با تداخل الکترومغناطیسی قابل‌توجه نیز حفظ شوند و نویز سیگنال و خطاهای سیستم به‌طور مؤثر کاهش یابند.

پیکربندی فنی

سخت‌افزار  EL3001  برای انعطاف‌پذیری و یکپارچگی سیگنال بهینه شده است. این سخت‌افزار دارای مقاومت داخلی > 130 کیلو‌اهم و فرکانس قطع فیلتر ورودی استاندارد 1 کیلوهرتز است که نویز فرکانس بالا را به‌طور مؤثر سرکوب می‌کند. این ماژول در تنظیم پیش‌فرض مالتی‌پلکس، زمان تبدیل 0.625 میلی‌ثانیه را ارائه می‌دهد که می‌توان آن را برای برآورده کردن نیازهای خاص کاربرد پیکربندی کرد. قابلیت‌های پیشرفته میان‌افزار شامل فیلترهای FIR (پاسخ ضربه‌ای محدود) و IIR (پاسخ ضربه‌ای نامحدود) قابل فعال‌سازی، پایش مقادیر حدی و نمایشگر یکپارچه اضافه‌بار در داده‌های فرایندی است. این ترمینال مستقیماً از طریق E-bus تغذیه می‌شود و به تنظیم دستی آدرس یا پیکربندی سخت‌افزاری نیاز ندارد؛ بنابراین امکان یکپارچه‌سازی «اتصال و استفاده» با مجموعه ورودی/خروجی EtherCAT را فراهم می‌کند.

مشخصات فنی

سؤالات متداول فنی

آیا EL3001 از ورودی‌های سیگنال تفاضلی پشتیبانی می‌کند؟

خیر،  EL3001 به‌طور خاص برای سیگنال‌های تک‌سر طراحی شده است که در آن‌ها ولتاژ نسبت به یک زمین داخلی مشترک اندازه‌گیری می‌شود. برای کاربردهایی که به ورودی‌های تفاضلی جهت حذف نویز مد مشترک در فواصل طولانی نیاز دارند، باید ماژول تفاضلی مانند EL3002 را در نظر گرفت.

چگونه می‌توانم جیتر سیگنال را برای اندازه‌گیری‌های بسیار دقیق کاهش دهم؟

 EL3001 دارای فیلترهای FIR و IIR داخلی و قابل فعال‌سازی است. این فیلترهای دیجیتال را می‌توان از طریق فهرست CoE (CanOverEtherCAT) پیکربندی کرد تا نوسان‌ها را هموار کرده و ترمینال را با دینامیک خاص منبع سیگنال آنالوگ شما سازگار کنند.

اگر ولتاژ ورودی از محدوده ±10 ولت بیشتر شود، چه اتفاقی می‌افتد؟

این ترمینال دارای نمایشگر اضافه‌بار در داده‌های فرایندی است. اگرچه می‌تواند حداکثر استقامت دی‌الکتریکی 30 ولت را بدون خرابی فوری سخت‌افزار تحمل کند، ولتاژهای خارج از محدوده ±10 ولت موجب اشباع مقادیر فرایندی و فعال شدن بیت وضعیت «Overrange» خواهند شد.

راهنمای مهندسی و نصب

توصیه‌های سیم‌کشی و شیلدینگ:

برای اطمینان از خطای اندازه‌گیری کمتر از ±0.3٪، برای همه سیگنال‌های آنالوگ از کابل‌کشی زوج‌تابیده شیلددار (STP) استفاده کنید. شیلد باید در ورودی کابینت کنترل به زمین عملکردی (FE) متصل شود. برای  EL3001، سیم سیگنال را به طول 8–9 میلی‌متر لخت کرده و با استفاده از پیچ‌گوشتی داخل ترمینال فنری وارد کنید. برای جلوگیری از ایجاد ورودی‌های «شناور» که می‌توانند به قرائت‌های ناپایدار منجر شوند، اطمینان حاصل کنید که زمین سیگنال پایدار است.

نصب ATEX و مناطق خطرناک:

هنگام نصب  EL3001 در مناطق خطرناک Zone 2 (با علامت II 3 G Ex nA IIC T4 Gc)، ترمینال باید در محفظه‌ای نصب شود که طبق استاندارد EN 60529 حداقل حفاظت IP54 را فراهم کند. اطمینان حاصل کنید که کنتاکت‌های برق هنگامی که مدار برقدار است قطع نشوند، زیرا این کار می‌تواند در اتمسفرهای انفجاری موجب ایجاد جرقه شود.

بهینه‌سازی زمان‌های تبدیل:

برای حلقه‌های کنترلی پُرسرعت، زمان تبدیل را می‌توان از مقدار پیش‌فرض 0.625 میلی‌ثانیه تنظیم کرد. بااین‌حال، توجه داشته باشید که نرخ‌های تبدیل سریع‌تر ممکن است اثربخشی فیلتر داخلی را کاهش دهند. برای بیشتر وظایف پایش ولتاژ صنعتی، تنظیم پیش‌فرض مالتی‌پلکس تعادل بهینه‌ای میان سرعت و پایداری سیگنال فراهم می‌کند.
