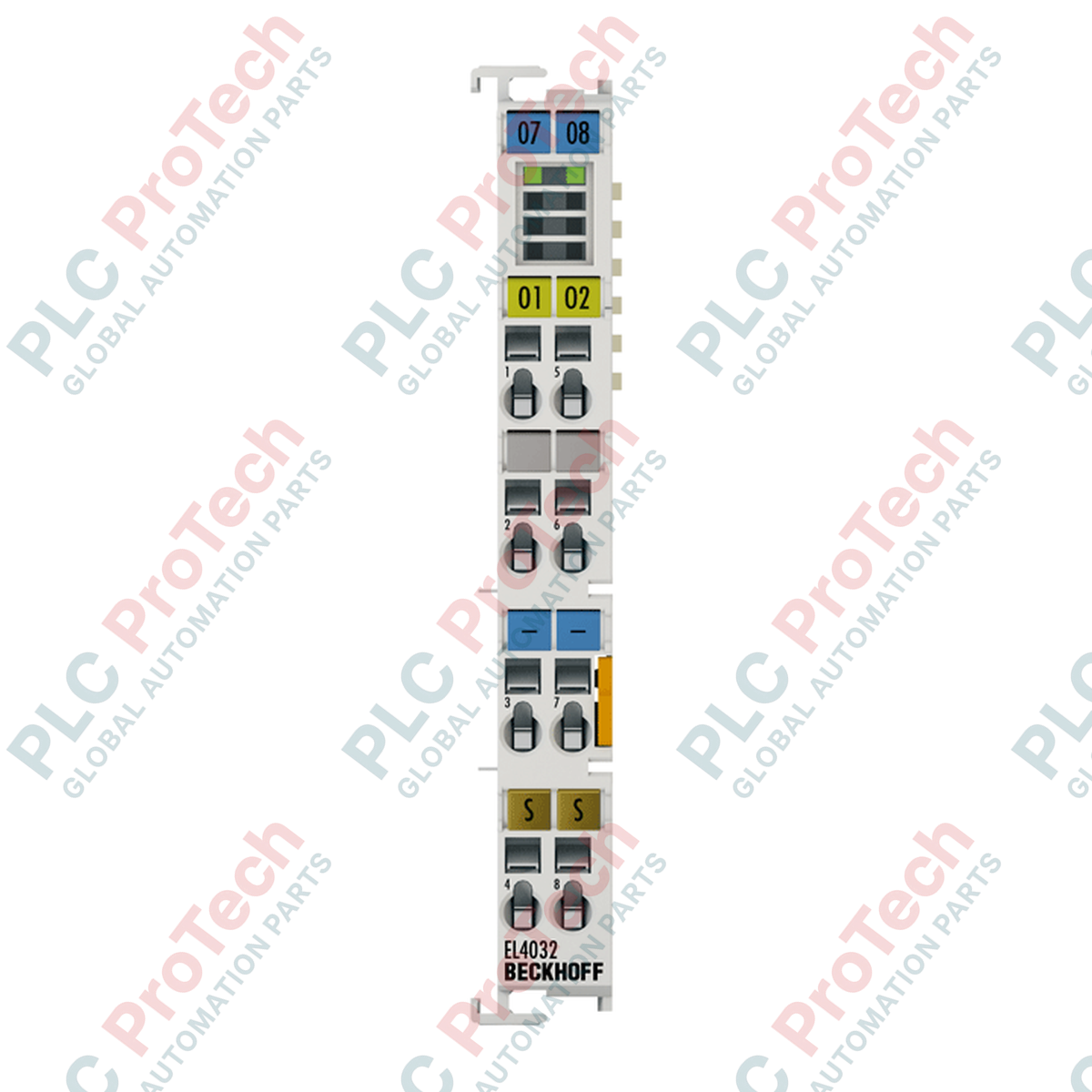

ترمینال خروجی آنالوگ EtherCAT دوکاناله ±10 ولت BECKHOFF مدل EL4032

مروری بر محصول

ترمینال EL4032 (EL4032) یک خروجی آنالوگ دوکاناله با دقت بالا است که برای سیستم ورودی/خروجی EtherCAT طراحی شده است. این ترمینال سیگنال‌های ولتاژی با وضوح بالا در بازه -10 V تا +10 V ارائه می‌دهد و آن را به مؤلفه‌ای ضروری برای کاربردهای صنعتی B2B تبدیل می‌کند که به کنترل دقیق مبدل‌های فرکانس، شیرهای تناسبی و درایوهای موتور DC نیاز دارند. EL4032 با وضوح 12 بیتی، مقادیر کنترل دیجیتال را از PLC به سیگنال‌های آنالوگ ایزوله الکتریکی با دقتی استثنایی تبدیل می‌کند. یکپارچه‌سازی Distributed Clocks (DC) امکان همگام‌سازی با دقت << 1 µs را فراهم می‌کند و تضمین می‌کند تغییرات سیگنال در سراسر یک شبکه اتوماسیون بزرگ به‌صورت هم‌زمان رخ دهند؛ قابلیتی حیاتی برای کنترل حرکت چندمحوره و خطوط پردازش پرسرعت.

معماری سخت‌افزار و منطق سیگنال

EL4032 از فناوری اتصال دو سیمه، تک‌سر استفاده می‌کند و توان موردنیاز مدارهای الکترونیکی آنالوگ را از کنتاکت‌های تغذیه 24 VDC دریافت می‌کند. برای تضمین یکپارچگی سیستم، این ترمینال دارای ایزولاسیون گالوانیکی 500 V بین منطق E-bus و سطح خروجی سیگنال است.

یکی از مزایای فنی برجسته آن، عملکرد واچ‌داگ اختیاری است. در صورت بروز اختلال ارتباطی، می‌توان ترمینال را طوری برنامه‌ریزی کرد که با استفاده از یک رمپ مشخص به مقدار خروجی تعریف‌شده توسط کاربر تغییر وضعیت دهد و از جابه‌جایی ناگهانی مکانیکی یا آسیب به سیستم جلوگیری کند. افزون بر این، این ترمینال برای بارهای بیش از 5 kΩ در برابر اتصال کوتاه مقاوم است و حفاظت مطمئنی در برابر خطاهای سیم‌کشی سمت فیلد فراهم می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

قابلیت Distributed Clock (DC) چه مزیتی برای EL4032 دارد؟

قابلیت Distributed Clocks تضمین می‌کند که خروجی آنالوگ در سراسر سگمنت EtherCAT در بازه‌ای بسیار دقیق و همگام‌سازی‌شده به‌روزرسانی شود. این قابلیت جیتر را حذف می‌کند و تضمین می‌کند چندین ترمینال EL4032 در مکان‌های مختلف، ولتاژ خروجی خود را دقیقاً در یک میکروثانیه یکسان تغییر دهند.

اگر ارتباط EtherCAT قطع شود، چه اتفاقی برای خروجی می‌افتد؟

این ترمینال دارای قابلیت واچ‌داگ است. کاربران می‌توانند یک مقدار «حالت ایمن» و زمان رمپ را پیکربندی کنند تا خروجی به‌جای افت آنی به صفر، به‌صورت ایمن به یک ولتاژ ازپیش‌تعیین‌شده منتقل شود؛ زیرا افت ناگهانی می‌تواند باعث ایجاد تنش مکانیکی در عملگرهای متصل شود.

آیا می‌توانم از EL4032 در محیط‌های خطرناک و انفجاری استفاده کنم؟

بله. این ترمینال دارای گواهی ATEX با علامت Ex به‌شکل II 3 G Ex nA IIC T4 Gc است و امکان نصب در مناطق خطرناک Zone 2 را فراهم می‌کند، مشروط بر اینکه در محفظه‌ای مناسب قرار گیرد.

راهنمای مهندسی و نصب

• شیلدینگ و یکپارچگی سیگنال: برای سیگنال‌های آنالوگ، استفاده از کابل زوج‌تابیده شیلددار الزامی است تا از تأثیر تداخل الکترومغناطیسی بر سیگنال ±10 V جلوگیری شود. شیلد باید در نقطه ترمینال به ارت عملکردی (FE) متصل شود تا مرجع سیگنال پاکیزه‌ای فراهم گردد.

• سیم‌کشی و ترمینیشن: برای ایجاد اتصالی بدون نیاز به تعمیر و نگهداری، از مکانیزم فنری استفاده کنید. طول لخت‌کردن سیم را 8 تا 9 mm در نظر بگیرید. برای سیم‌های انعطاف‌پذیر در محیط‌های دارای ارتعاش زیاد، همیشه از وایرشو (f) استفاده کنید تا اتصال گازبند و کم‌مقاومتی حفظ شود.

• فاصله‌گذاری حرارتی: با وجود آنکه این ماژول با عرض 12 mm بسیار باریک است، اطمینان حاصل کنید بار جریان کل روی کنتاکت‌های تغذیه از 10 A بیشتر نشود. اگر چند ترمینال پرتوان در یک سگمنت استفاده می‌شود، برای توزیع بار حرارتی، افزودن ترمینال تغذیه را در نظر بگیرید.

مزایای مهندسی

EL4032 به‌دلیل ترکیب سرعت و پایداری، در بازار B2B متمایز است. این محصول با زمان تبدیل ~150 µs و خطای خروجی پایین < 0.1%، الزامات سخت‌گیرانه حلقه‌های کنترل PID مدرن را برآورده می‌کند. محفظه پلی‌کربنات جمع‌وجور آن برای استفاده صنعتی سنگین طراحی شده و با استاندارد EN 60068-2-6/27 از نظر مقاومت در برابر ارتعاش و شوک مطابقت دارد. این دوام، همراه با انعطاف‌پذیری سیستم سیم‌کشی قابل‌جایگذاری ESxxxx، امکان استقرار سریع و نگهداری آسان را در تابلوهای کنترل پیچیده فراهم می‌کند و در دسترس‌بودن بالای ماشین و عملکرد بلندمدت آن را تضمین می‌نماید.
