تولیدکننده: Emerson
شماره محصول: MMS6250
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مانیتور موقعیت شفت
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 450g
ابعاد: 30 میلیمتر x 128.4 میلیمتر x 160 میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

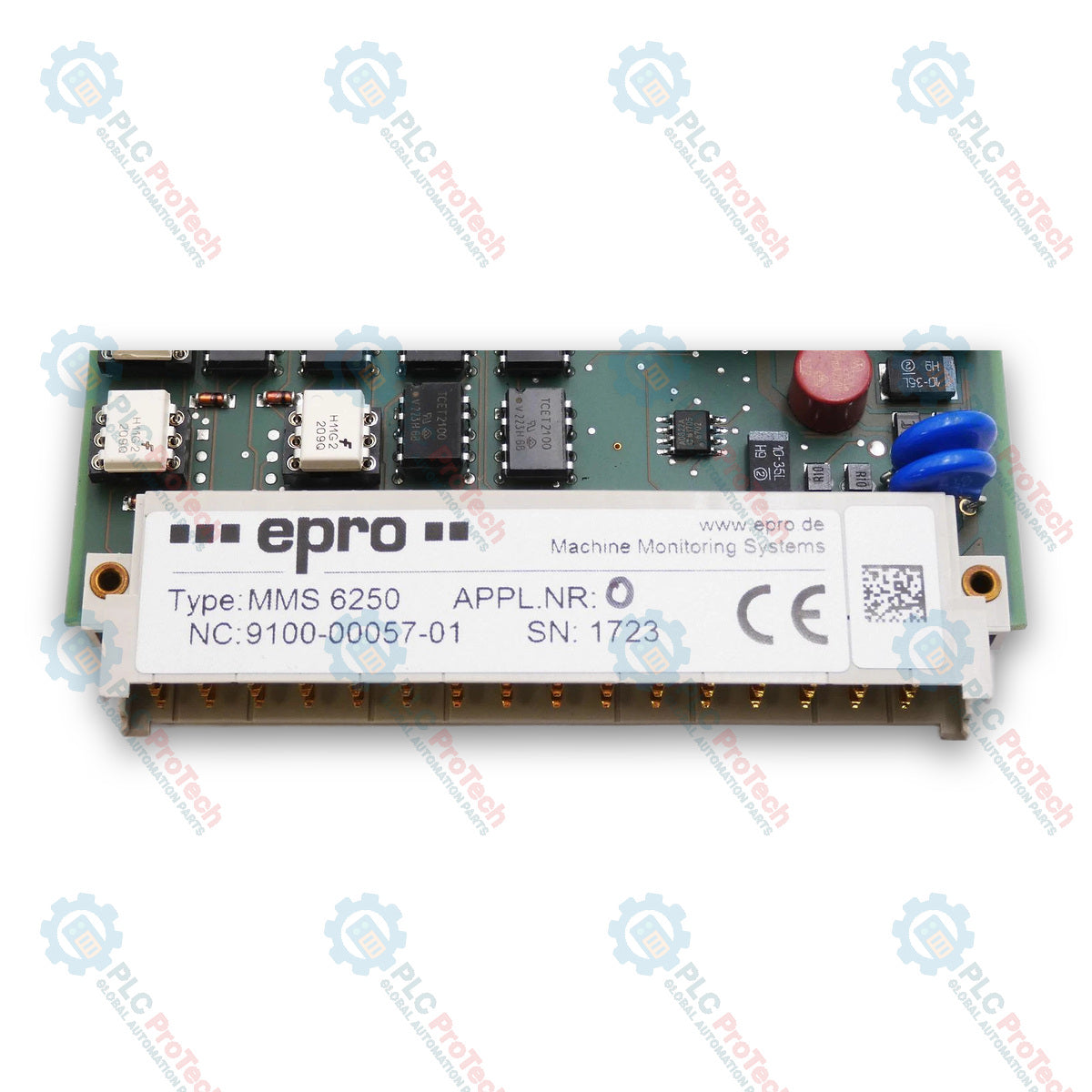

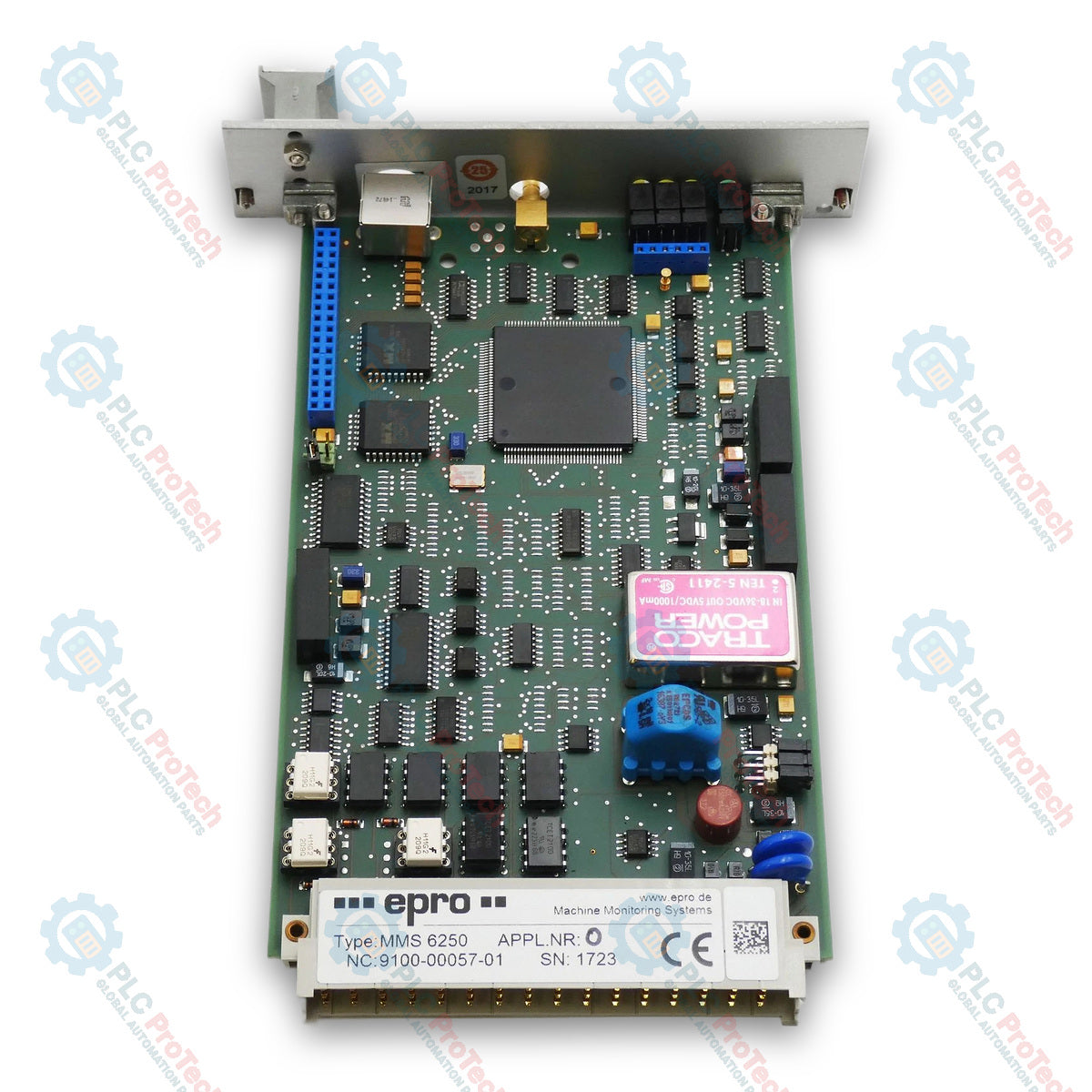

Emerson EPRO MMS 6250 یک مانیتور موقعیت شفت است که برای اندازه‌گیری و حفاظت در برابر جابه‌جایی محوری بیش‌ازحد مجاز شفت‌های توربین طراحی شده است. MMS 6250 به‌عنوان یک سیستم اندازه‌گیری 3 کاناله مبتنی بر ریزکنترل‌گر، سیگنال‌های ورودی تفاضلی حسگرهای جریان گردابی (مانند سری PR 642x) را استانداردسازی و پردازش میکند تا موقعیت‌های محوری شفت را ارزیابی کند. این ماژول دارای ورودی‌های تغذیه افزونه دوگانه +24 VDC، رابط جلویی RS 232 برای پیکربندی رایانه‌ای، رابط گذرگاه RS 485 برای ارتباط با میزبان و اتصال اختیاری PROFIBUS-DP از طریق سوکت SUB-D جلویی است. همچنین از نظارت داخلی جامع ماژول، مدارهای آماده‌سازی سیگنال، شش خروجی ولتاژ باینری 24 ولت قابل پیکربندی و دو خروجی جریان برای هر کانال (یکی با ایزولاسیون الکتریکی) برای یکپارچه‌سازی در شبکه‌های حفاظت نیروگاه برخوردار است.
| مدل | توضیحات | شماره سفارش |
|---|---|---|
| MMS 6250 | مانیتور جابه‌جایی محور | 9100-00057 |
| MMS 6250/D | مانیتور جابه‌جایی محور با نمایشگر | 9100-00056 |
| MMS 6250D/DP | مانیتور جابه‌جایی محور با نمایشگر و پروفی‌باس DP | 9100-00084 |
| MMS 6351/00 | بک‌پلین برای سیستم DAPS | 9100-00047 |
| MMS 6351/10 | بک‌پلین برای سیستم DAPS AS | 9100-00049 |
| MMS 6352 | قاب نصب 19 اینچی | 9100-00053 |
| MMS 6360 | کابل 25 پین SUB D، به طول 3 متر | 9510-00006 |
| MMS 6362 | کابل 25 پین SUB D، به طول 0.5 متر | 9510-00015 |
| MMS 6363 | کابل پروفی‌باس 4 متر | 9510-00024 |
| MMS 6361 | ترمینال پیچی 25 پین SUB D | 9100-00052 |
| MMS 6950 | کیت پیکربندی | 9510-00005 |
| MMS 6354 | مجموعه صفحات کور | 9501-00005 |
| BLE 008 | صفحه کور 8 TE | 9501-00003 |
| پارامتر | مقدار |
|---|---|
| تولیدکننده | Emerson / epro |
| کشور مبدأ | آلمان |
| نوع سیگنال ورودی | ورودی تفاضلی، بدون واکنش، حفاظت‌شده در برابر مدار باز و اتصال کوتاه |
| محدوده ولتاژ ورودی | 0 تا 27.3 VDC (محدوده محدود: 0 تا 30 VDC) |
| مقاومت ورودی | > 100 kOhm |
| خطای اندازه‌گیری | < 1٪ از محدوده اندازه‌گیری |
| خروجی سیگنال حسگر (SENS) | سوکت SMB، محدوده ولتاژ 0 تا 4.1 V (سیگنال حسگر x 0.15)، مقاومت داخلی 10 kOhm، بار > 1 MOhm |
| خروجی جریان 1 (Iout1) | 0/4 تا 20 mA یا 20 تا 4/0 mA، ایزوله الکتریکی از زمین سیستم، دقت +-1٪ گستره کامل (16 bit) |
| خروجی جریان 2 (Iout2) | 0/4 تا 20 mA یا 20 تا 4/0 mA، نسبت‌داده‌شده به زمین سیستم، دقت +-1٪ گستره کامل (16 bit) |
| ولتاژ تغذیه حسگر | 26.75 VDC، حداکثر 38 mA، ریپل باقیمانده < 20 mVss (در 20 mA)، حفاظت‌شده در برابر مدار باز و اتصال کوتاه |
| خروجی‌های باینری | 6 خروجی، +18 تا 32 V (حالت بالا)، 0 تا +3.5 V (حالت پایین)، حداکثر Iout برابر 25 mA |
| ورودی‌های باینری | ورودی‌های ولتاژ +24 V، سطح بالا: +13 تا +32 V، سطح پایین: 0 تا +3 V، مقاومت ورودی 6.8 kOhm |
| تغذیه ماژول | +18 تا 24 تا 32 VDC اضافی (طبق IEC 60654-2) |
| مصرف جریان | حداکثر تقریباً 250 mA برای هر کارت |
| عرض پنل جلو | 6 TE (تقریباً 30 mm) بدون نمایشگر؛ 14 TE (تقریباً 71 mm) با نمایشگر |
| فرمت PCB | فرمت یورو (100 x 160 mm) طبق DIN 41 494 |
| رابط پشتی | DIN 41 612، طرح F 48 M |
| دمای کاری | 0 تا +55 degC (حداکثر +65 degC)، دمای مرجع +23 degC |
| دمای کارکرد | -40 تا +70 degC |
| رطوبت نسبی | 5 تا 95٪، بدون میعان |
| مقاومت در برابر لرزش | دامنه 0.15 mm (از 10 تا 55 Hz)، شتاب 19.6 m/s2 (از 55 تا 150 Hz) طبق IEC-68-2 بخش 6 |
| مقاومت در برابر ضربه | شتاب اوج 98 m/s2، مدت اسمی 16 ms طبق IEC-68-2 بخش 29 |
| کلاس حفاظت | IP 00 (ماژول)، IP 21 (صفحه جلو) طبق DIN 40050 |
