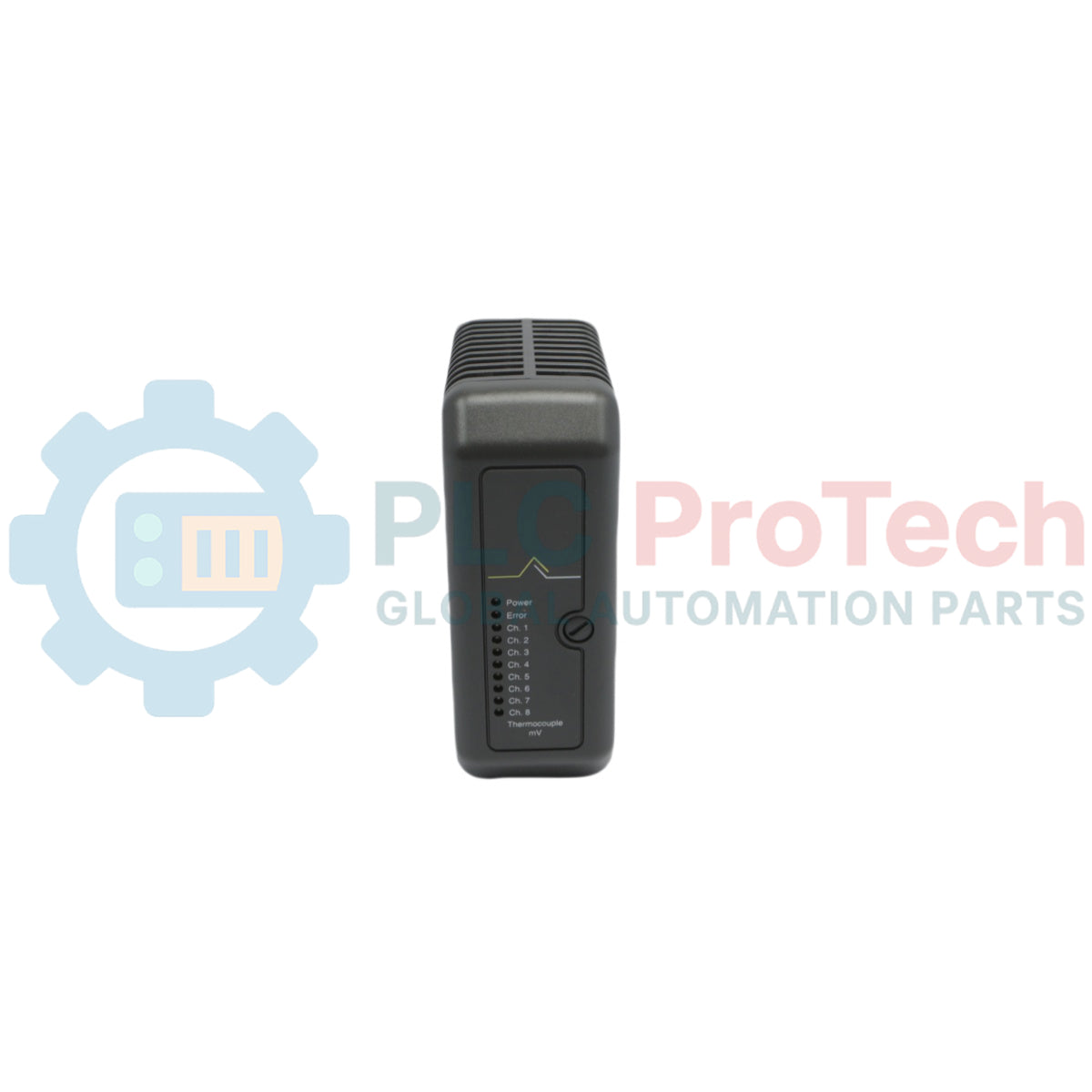

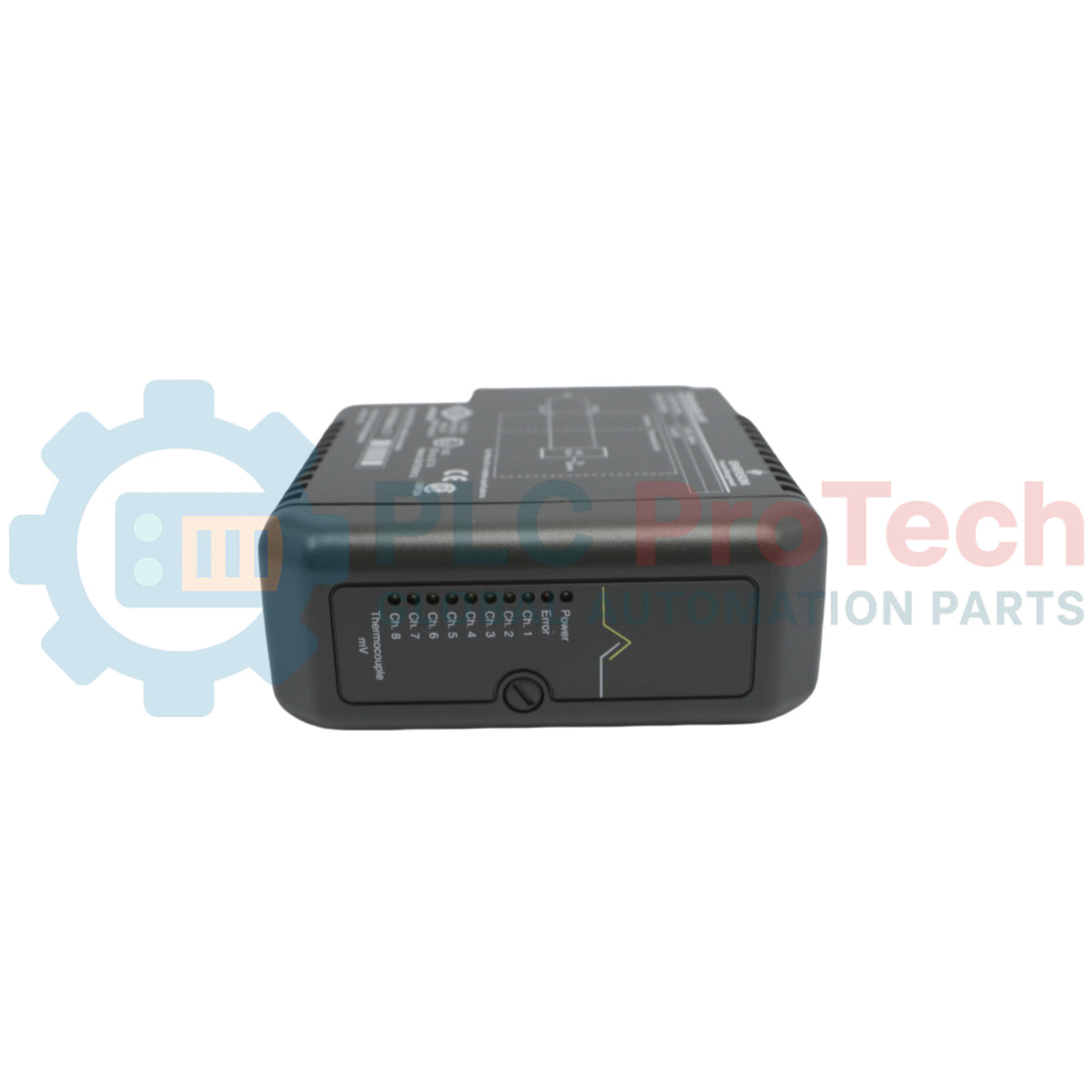

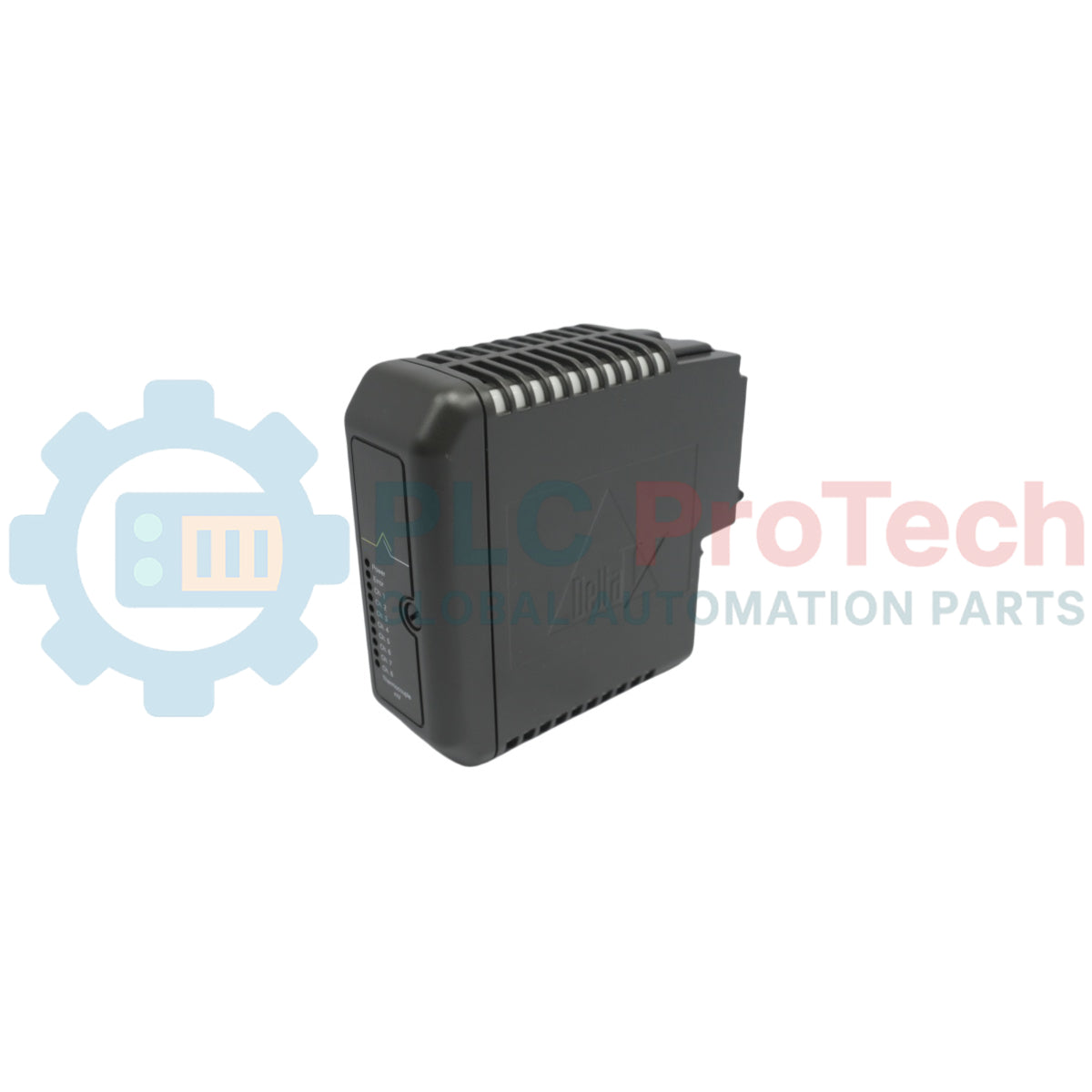

کارت ورودی ترموکوپل mV Emerson مدل KJ3002X1-BG2

Q: آیا میتوان این دستگاه را در حالی که سیستم روشن است، بهصورت گرم تعویض کرد؟

بله، یک واحد را میتوان در حالی که برق سیستم وصل است خارج یا نصب کرد، مشروط بر اینکه با منبع تغذیه دوگانه DC/DC سیستم KJ1501X1-BC1 و ورودی 24 VDC یا 12 VDC استفاده شود و اندوکتانس سیمکشی مدار اولیه کمتر از 23 uH باشد.

Q: آیا دستگاه به نگهداری یا کالیبراسیون دورهای نیاز دارد؟

خیر، دستگاه قطعات قابلسرویس توسط کاربر ندارد، نباید باز شود و به کالیبراسیون نیاز ندارد.

SKU KJ3002X1-BG2

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Emerson
شماره محصول: KJ3002X1-BG2
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کارت ورودی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 200g
ابعاد: 8.1 سانتی‌متر × 7.9 سانتی‌متر × 8.8 سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Emerson KJ3002X1-BG2 یک کارت ترموکوپل، mV است که برای سیستم فرایندی مقیاس‌پذیر DeltaV توسعه یافته است. این مؤلفه رابط، تبدیل مستقیم سیگنال‌های آنالوگ میلی‌ولتِ سطح پایین را از حسگرهای دما و منابع ولتاژ استاندارد به داده‌های دیجیتال ساختاریافته برای حلقه‌های اتوماسیون فرایند امکان‌پذیر می‌کند. KJ3002X1-BG2 با کار روی زیرساخت‌های گذرگاه محلی، متغیرهای دمایی میدان را در معماری‌های متنوع واحدهای صنعتی پرخطر، به کنترل‌کننده‌های مرکزی سیستم متصل می‌کند.

ویژگی‌ها

دارای سازوکار مکانیکی کلیدگذاری چرخشی اختصاصی است که هم‌راستایی سخت‌افزاری بین واحدهای رابط و بلوک‌های ترمینال میدان را تضمین می‌کند.
قابلیت عیب‌یابی یکپارچه و طراحی ایزولاسیون الکتریکی متناسب با مسیریابی سیگنال‌های حسگر کم‌دامنه را ارائه می‌دهد.
دارای مسیرهای داخلی ردیابی الکتریکی بهینه‌شده برای اتصال مستقیم ترموکوپل‌های میدان و حسگرهای میلی‌ولت، بدون نیاز به سخت‌افزار تبدیل خارجی، است.

کاربردها

کوره‌های فرایندی دما‌بالا و پایش مخازن فرایندی.
زیرساخت‌های پایش حرارتی در محیط‌های فرایند صنعتی.
دریافت پیوسته داده‌های چندکاناله دما در توپولوژی‌های کنترل توزیع‌شده.

مشخصات فنی

پارامتر	مشخصات
سازنده	Emerson Process Management
محل ساخت	Austin, Texas
شماره قطعه	D803060X012 (12P1731X082)
توان نامی LocalBus	12 VDC at 350 mA
توان نامی مدار میدان	5.5 VDC at 0.6 mA/channel
موقعیت کلید بلوک ترمینال	B2
محدوده دمای محیط	0 تا 60 degC
محدوده رطوبت نسبی	5 تا 95% بدون میعان
درجه حفاظت محفظه	IP 20
مقاومت در برابر شوک حین کار	10g half Sinewave for 11 msec
حد ارتعاش حین کار	1mm Peak to Peak from 5 to 16Hz; 0.5g from 16 to 150Hz
حفاظت محیطی در برابر گازها	ISA-S71.04-1985 Airborne Contaminants Class G3

اتصالات/رابط‌ها

مؤلفه هم‌راستاسازی مکانیکی	کارکرد تخصیص
موقعیت کلید بلوک ترمینال B2	سازگاری سخت‌افزاری بین کارت I/O و بلوک ترمینال میدان مربوطه را تضمین می‌کند

راهنمای نصب

قطع برق میدان: تمام برق میدان تأمین‌شده برای دستگاه، چه در ترمینال میدان و چه به‌صورت برق میدان باس‌شده از طریق کریر، باید پیش از جدا کردن یا خارج کردن واحد، به‌طور کامل قطع شود.
شرایط تعمیر و نگهداری در حالت برق‌دار: این واحد را می‌توان در حالی که برق سیستم وصل است، تحت شرایط زیر خارج یا نصب کرد: در هر زمان فقط یک واحد را می‌توان با برق وصل سیستم خارج کرد. این واحد باید همراه با منبع تغذیه دوگانه DC/DC سیستم KJ1501X1-BC1 که با ورودی 24 VDC یا 12 VDC کار می‌کند، استفاده شود.
محدودیت‌های اندوکتانس: اندوکتانس سیم‌کشی مدار اصلی برای توان ورودی باید کمتر از 23 uH باشد، یا باید از منبع تغذیه تأییدشده‌ای با ولتاژ مدار باز Ui برابر 12.6 VDC و Lo کمتر از 23 uH (شامل اندوکتانس سیم) استفاده شود.
کار با فیوز: فیوز بلوک ترمینال را نمی‌توان هنگام برق‌دار بودن مدارهای بدون جرقه‌زنیِ میدان خارج کرد.
تنظیمات سخت‌افزاری: این واحد فاقد قطعات قابل سرویس توسط کاربر است و به هیچ دلیلی نباید باز شود. کالیبراسیون موردنیاز نیست.

انطباق و گواهی‌ها

شماره گواهی ATEX | Nemko No. 02ATEX431U |
کد ATEX | II 3 G EEx nL IIC T4 |
تأییدیه FM | Class I Division 2 Groups A, B, C, D Hazardous Locations, Temperature Rating T4 |
گواهی CSA | LR87534 |
نشان CE | Certified |

FAQ

آیا می‌توان این دستگاه را در حالی که سیستم روشن است، به‌صورت گرم تعویض کرد؟

بله، یک واحد را می‌توان در حالی که برق سیستم وصل است خارج یا نصب کرد، مشروط بر اینکه با منبع تغذیه دوگانه DC/DC سیستم KJ1501X1-BC1 و ورودی 24 VDC یا 12 VDC استفاده شود و اندوکتانس سیم‌کشی مدار اولیه کمتر از 23 uH باشد.

الزامات کار با فیوزهای ترمینال چیست؟

در مدارهای بدون جرقه، نباید فیوز ترمینال را در حالی که برق فیلد وصل است خارج کرد.

آیا دستگاه به نگهداری یا کالیبراسیون دوره‌ای نیاز دارد؟

خیر، دستگاه قطعات قابل‌سرویس توسط کاربر ندارد، نباید باز شود و به کالیبراسیون نیاز ندارد.
