تولیدکننده: Emerson
شماره محصول: PR6423/002-030 CON021
کشور سازنده:ایالات متحده آمریکا
نوع محصول: سنسور جریان گردابی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 220g
ابعاد: ۷۲ میلیمتر × ۵۶ میلیمتر × ۴۱ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

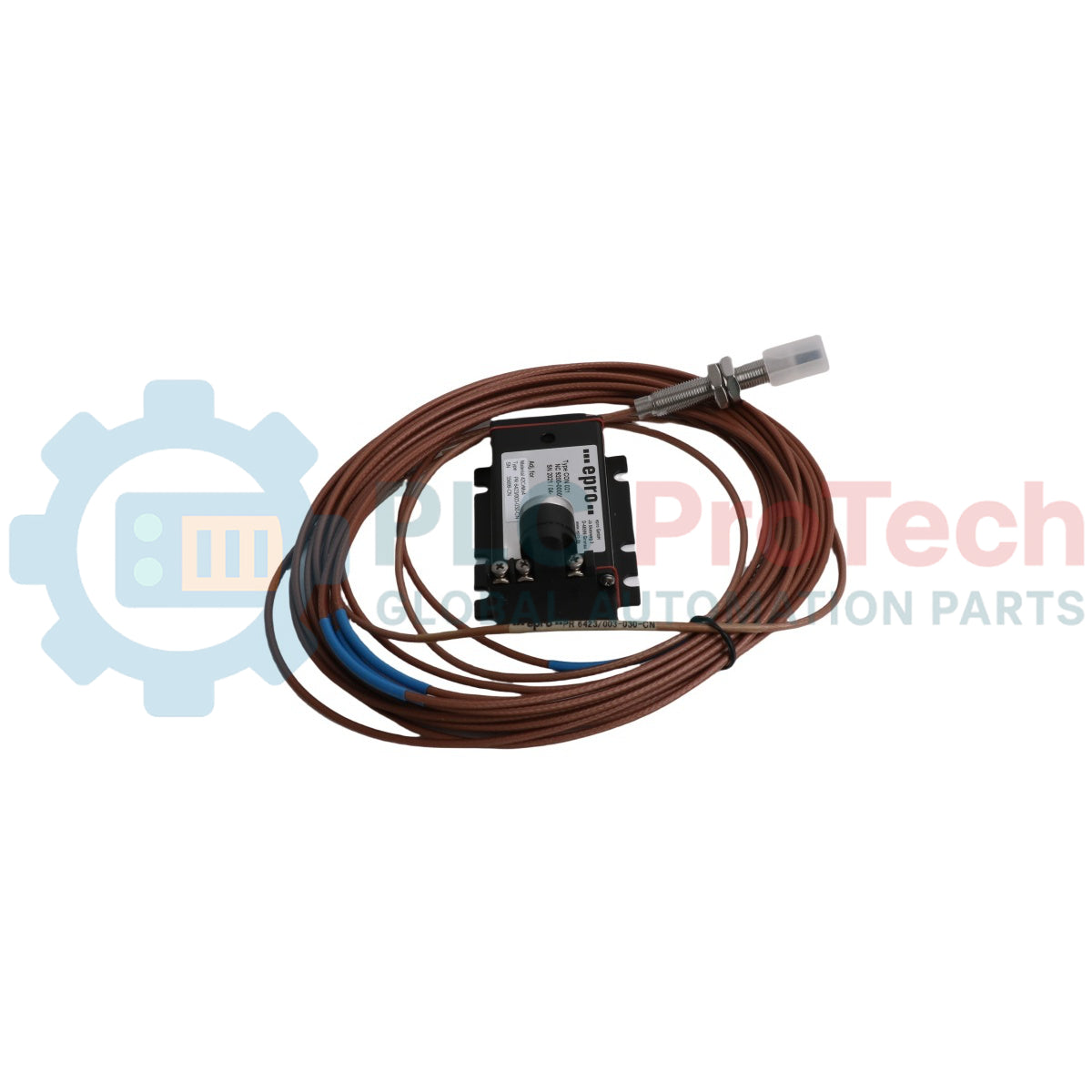

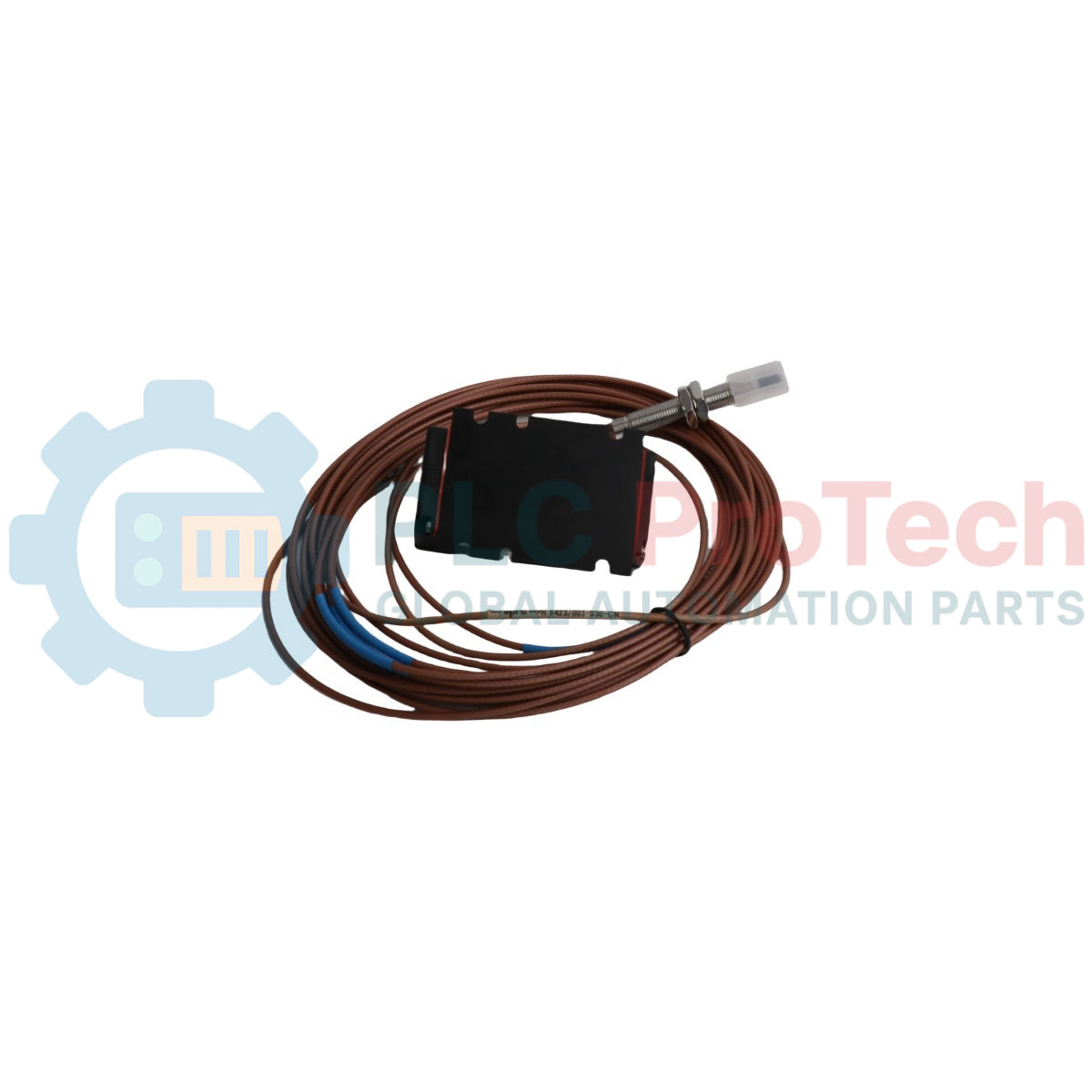

Emerson PR6423/002-030 CON021 یک سیستم حسگر جریان گردابی و مبدل سیگنال است که برای کاربردهای حیاتی ماشینهای توربو، مانند توربینهای بخار، گاز و آبی، کمپرسورها، جعبهدندهها، پمپها و فنها طراحی شده است تا جابهجایی دینامیکی شعاعی و محوری شفت، موقعیت، خروج از مرکز و سرعت را اندازهگیری کند. حسگر بدون تماس PR6423/002-030 دارای نوک PEEK (پلیاتر اتر کتون)، بدنه فولاد زنگنزن و کابل PTFE است. این سیستم با مبدل سیگنال جریان گردابی CON021 یکپارچه میشود تا سیگنالهای جابهجایی پرُب را به خروجیهای ولتاژ استاندارد تبدیل کند.
| بخش کد | مقدار | معنی انتخاب / پارامتر |
|---|---|---|
| مدل | PR6423/00 | حسگر جریان گردابی ۸ میلیمتری، رزوه M10x1، بدون زره |
| رزوه بدنه (X) | 2 | طول بدنه رزوهدار ۴۵ میلیمتر |
| دوشاخه رابط (X) | 0 | همراه با دوشاخه رابط |
| طول کابل (X) | 3 | کابل ۸٫۰ متری (کابل حسگر ۱ متری + کابل رابط ۷ متری / طول کل سیستم) |
| انتهای کابل (X) | 0 | انتهای کابل دارای کانکتور Lemo |
| شماره مدل | نوع حسگر / نوک | رزوههای بدنه | کابل زرهدار | گزینههای طول کابل | گزینههای انتهای کابل |
|---|---|---|---|---|---|
| PR6423/00 | ۸ میلیمتر | M10x1 | خیر | ۴٫۰ متر، ۵٫۰ متر، ۸٫۰ متر، ۹٫۰ متر، ۱۰٫۰ متر | Lemo / باز |
| CON021 | مبدل استاندارد | قابلاعمال نیست | قابلاعمال نیست | محدوده استاندارد (PR6422/PR6423/PR6424/PR6426) | پیچهای ترمینال |
| پارامتر | مشخصات |
|---|---|
| عملکرد | |
| محدوده اندازهگیری خطی | ۲ میلیمتر (۸۰ میل) |
| فاصله هوایی اولیه | ۰٫۵ میلیمتر (۲۰ میل) |
| ضریب مقیاس افزایشی (ISF) | ۸ ولت بر میلیمتر (۲۰۳٫۲ میلیولت بر میل) +/- ۵٪ در دمای ۰ تا ۴۵ درجه سانتیگراد |
| انحراف از خط مستقیم بهترین برازش (DSL) | +/- ۰٫۰۲۵ میلیمتر (+/- ۱ میل) در دمای ۰ تا ۴۵ درجه سانتیگراد |
| محدوده فرکانس (۳- دسیبل) | ۰ تا ۲۰۰۰۰ هرتز |
| زمان خیز | <۱۵ میکروثانیه |
| الزامات هدف | |
| حداقل قطر شفت | ۲۵ میلیمتر (۰٫۷۹ اینچ) |
| جنس هدف استاندارد | فولاد فرومغناطیسی 42CrMo4 (AISI/SAE 4140) |
| مشخصات الکتریکی و توان (مبدل سیگنال CON021) | |
| محدوده ولتاژ تغذیه (خروجی -۴ تا -۲۰ ولت) | -۲۳ ولت تا -۳۲ ولت |
| محدوده ولتاژ تغذیه (خروجی -۲ تا -۱۸ ولت) | -۲۱ ولت تا -۳۲ ولت |
| مشخصات مکانیکی و محیطی | |
| محدوده دمای عملیاتی حسگر PR6423 | -35 تا +180 درجه سانتیگراد (-31 تا 356 درجه فارنهایت) |
| محدوده دمای عملیاتی کابل و کانکتور | -35 تا +150 درجه سانتیگراد (-31 تا 302 درجه فارنهایت) |
| محدوده دمای عملیاتی مبدل CON021 | -30 تا 100 درجه سانتیگراد (-22 تا 212 درجه فارنهایت) |
| کلاس حفاظت PR6423 | IP66 (IEC 60529) |
| کلاس حفاظت CON021 | IP20 |
| شوک و ارتعاش CON021 | 5g @ 60 هرتز @ 25 درجه سانتیگراد (77 درجه فارنهایت) |
| جنس محفظه CON021 | LMgSi 0.5 F22 |
| مواد PR6423 | نوک: PEEK، بدنه: فولاد ضدزنگ، کابل: PTFE، کانکتور: برنج با روکش نیکل |
| وزن PR6423 (حسگر با کابل 1 متری) | تقریباً 100 گرم (3.53 اونس) |
| وزن CON021 | تقریباً 120 گرم (4.24 اونس) |
| پین کانکتور / ترمینال | عملکرد |
|---|---|
| دوشاخه Lemo (مبدل) | رابط خودقفلشونده برای اتصال حسگر PR6423 به مبدل CON021 |
| ترمینال پیچی (تغذیه/خروجی) | ورودی تغذیه (-24V) و رابط خروجی ولتاژ سیگنال (سیم حداکثر 1.5 میلیمترمربع) |
