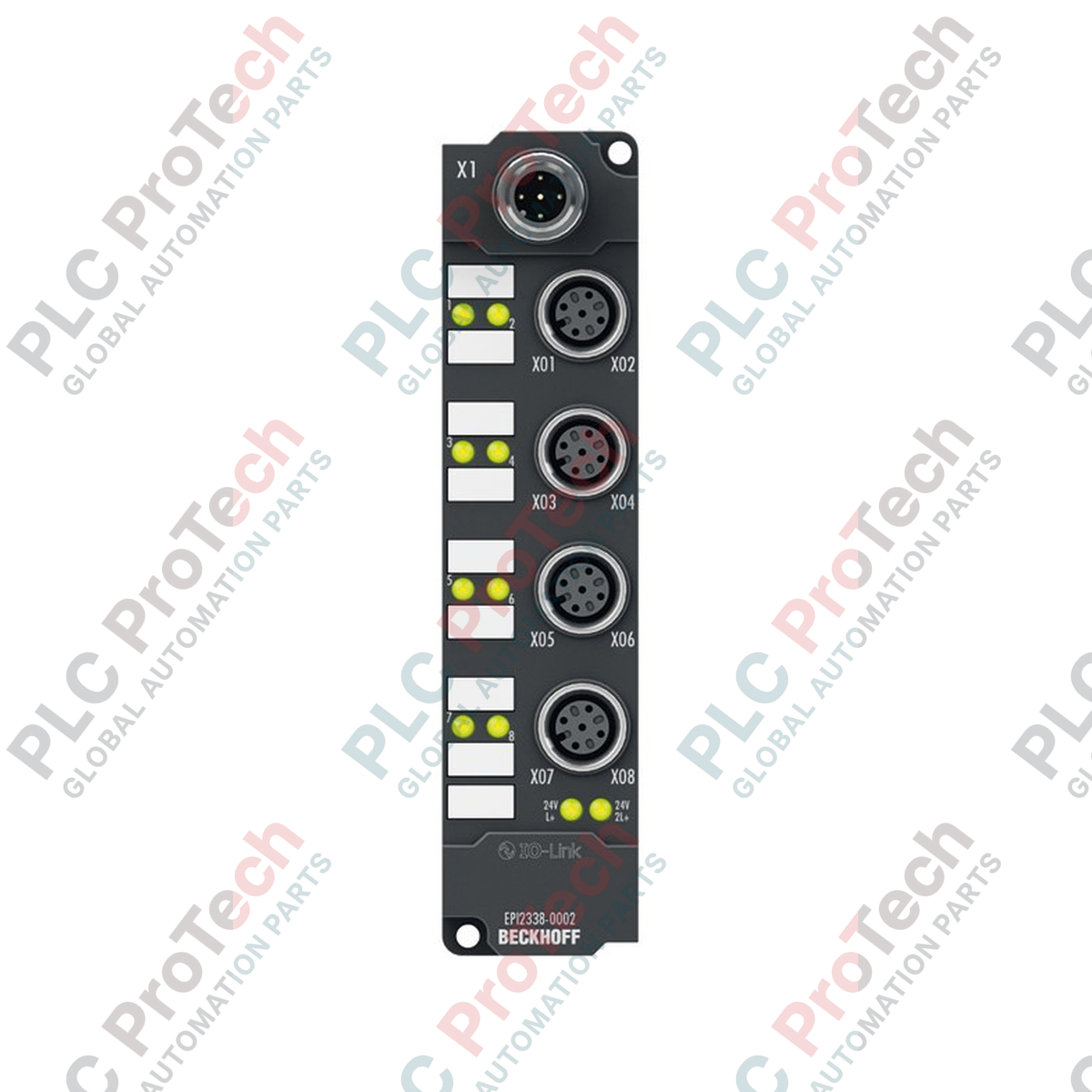

EPI2338-0002 BECKHOFF جعبه IO-Link ورودی/خروجی دیجیتال قابل پیکربندی 8 کاناله

مروری بر محصول

EPI2338-0002 (EPI23380002) یک دستگاه فوق‌العاده چندمنظوره IO-Link است که 8 کانال دیجیتال ارائه می‌دهد؛ هر کانال را می‌توان به‌صورت مستقل به‌عنوان ورودی یا خروجی پیکربندی کرد. این دستگاه که به‌عنوان یک دستگاه IO-Link V1.1 Class B عمل می‌کند، برای نصب غیرمتمرکز و بدون کابینت در محیط‌های صنعتی سخت طراحی شده است. رابط Class B یک تمایز مهم محسوب می‌شود، زیرا منبع تغذیه‌ای اضافی و ایزوله الکتریکی را به‌طور اختصاصی برای بارها و خروجی‌های جریان‌بالا فراهم می‌کند. این ویژگی، EPI2338-0002 را به راهکاری ایدئال برای کسب‌وکارهای B2B در ساخت ماژولار ماشین‌آلات، ابزارهای رباتیک و خطوط تولید خودکار تبدیل می‌کند؛ جایی که تراکم بالای I/O و انعطاف‌پذیری در جهت سیگنال‌ها، در قالبی با درجه حفاظت IP67 موردنیاز است.

معماری سخت‌افزار و یکپارچه‌سازی Class B

معماری EPI2338-0002 بر قابلیت «One-Port-Multi-Signal» استوار است. هر یک از 8 کانال که از طریق کانکتورهای M12 پیچی در دسترس هستند، می‌توانند بر اساس پیکربندی PLC سیگنال‌ها را جذب یا تأمین کنند. این ماژول از نرخ داده پرسرعت COM3 (230.4 kbaud) استفاده می‌کند تا داده‌های فرایندی مربوط به هر 16 سیگنال (8 ورودی + 8 خروجی/تشخیص) با کمترین تأخیر به‌روزرسانی شوند.

یکی از ویژگی‌های فنی کلیدی، رابط IO-Link Class B (M12 با کدگذاری A) است. برخلاف Class A که فقط توان سیستم را فراهم می‌کند، Class B یک منبع تغذیه دوم و ایزوله ($P24$) ارائه می‌دهد. این منبع $P24$ خروجی‌های دیجیتال و تغذیه حسگر را تأمین می‌کند و تضمین می‌کند که خطای الکتریکی یا اتصال کوتاه در سمت خروجی، منطق ارتباطی IO-Link ($L+$) را قطع نکند. هر خروجی می‌تواند تا 0.5 A جریان تأمین کند و ماژول به فیلتر ورودی قابل تنظیم (0 تا 20 ms) مجهز است تا با انواع حسگرهای میدانی سازگار باشد.

مشخصات فنی

پرسش‌های متداول فنی

مزیت پورت IO-Link Class B برای این ماژول چیست؟

پورت Class B مجموعه‌ای اضافی از پایه‌ها را برای توان کمکی ($U_2$ یا $P24$) فراهم می‌کند. این قابلیت به خروجی‌های دیجیتال و تغذیه حسگر اجازه می‌دهد توان خود را از یک منبع ایزوله دریافت کنند. اگر توقف اضطراری ماشین، توان تجهیزات جانبی ($P24$) را قطع کند، ماژول از طریق توان سیستم $L+$ همچنان در شبکه فعال می‌ماند و می‌تواند وضعیت را به کنترلر گزارش دهد.

جهت ورودی/خروجی چگونه تعیین می‌شود؟

جهت از طریق پارامترگذاری IO-Link تعیین می‌شود. در ابزار مهندسی مانند TwinCAT، کاربر مشخص می‌کند که یک پایه خاص به‌عنوان ورودی دیجیتال Type 3 یا خروجی دیجیتال 0.5 A عمل کند. به جامپر سخت‌افزاری نیازی نیست.

آیا این ماژول از تشخیص اتصال کوتاه پشتیبانی می‌کند؟

بله. هر کانال به‌طور مستقل در برابر اتصال کوتاه محافظت شده است. ماژول می‌تواند وضعیت اتصال کوتاه یا اضافه‌بار را به مستر IO-Link گزارش دهد و امکان شناسایی دقیق سیم‌کشی معیوب میدانی یا عملگرهای ازکارافتاده را فراهم کند.

راهنمای مهندسی و نصب

• سیم‌کشی برای IP67: برای حفظ آب‌بندی محیطی، کانکتورهای M12 باید با گشتاور 0.6 Nm سفت شوند. پورت‌های I/O استفاده‌نشده باید با درپوش‌های محافظ M12 بسته شوند. برای اطمینان از اتصال پایه‌های $P24$، از کابل‌های M12 با کدگذاری A و کیفیت بالا استفاده کنید که به‌طور ویژه برای IO-Link Class B درجه‌بندی شده‌اند.

• بهینه‌سازی فیلتر: برای کاربردهای پرسرعت، فیلتر ورودی را می‌توان از طریق پارامترهای IO-Link به 0 ms کاهش داد. بااین‌حال، اطمینان حاصل کنید که حسگرهای میدانی کیفیت بالایی دارند و کابل‌کشی برای جلوگیری از تحریک‌های ناخواسته ناشی از نویز الکتریکی، شیلد شده است.

• برنامه‌ریزی توان: مصرف جریان از $L+$ (سیستم) معمولاً 100 mA است. اطمینان حاصل کنید که بار کلی 8 خروجی از ظرفیت منبع تغذیه پورت Class B مستر IO-Link بیشتر نشود؛ این ظرفیت معمولاً توسط رتبه جریان پایه‌های کانکتور M12 محدود می‌شود.

مزایای مهندسی

EPI2338-0002 اوج انعطاف‌پذیری I/O را ارائه می‌دهد. با امکان پیکربندی هر پورت در لحظه، موجودی قطعات یدکی به‌طور چشمگیری ساده می‌شود؛ یک ماژول می‌تواند جایگزین چندین جعبه اختصاصی ورودی یا خروجی شود. ویژگی‌های ورودی Type 3 سازگاری با حسگرهای کم‌مصرف را تضمین می‌کنند، درحالی‌که خروجی‌های 0.5 A برای راه‌اندازی مستقیم سلونوئیدها، رله‌ها و نشانگرها به‌اندازه کافی قدرتمند هستند. EPI2338-0002 با محدوده دمای کاری -25 تا +60 درجه سلسیوس و مقاومت بالا در برابر شوک و لرزش، راهکاری مقاوم و قابل پیکربندی نرم‌افزاری برای معماری‌های نوین اتوماسیون صنعتی B2B فراهم می‌کند.
