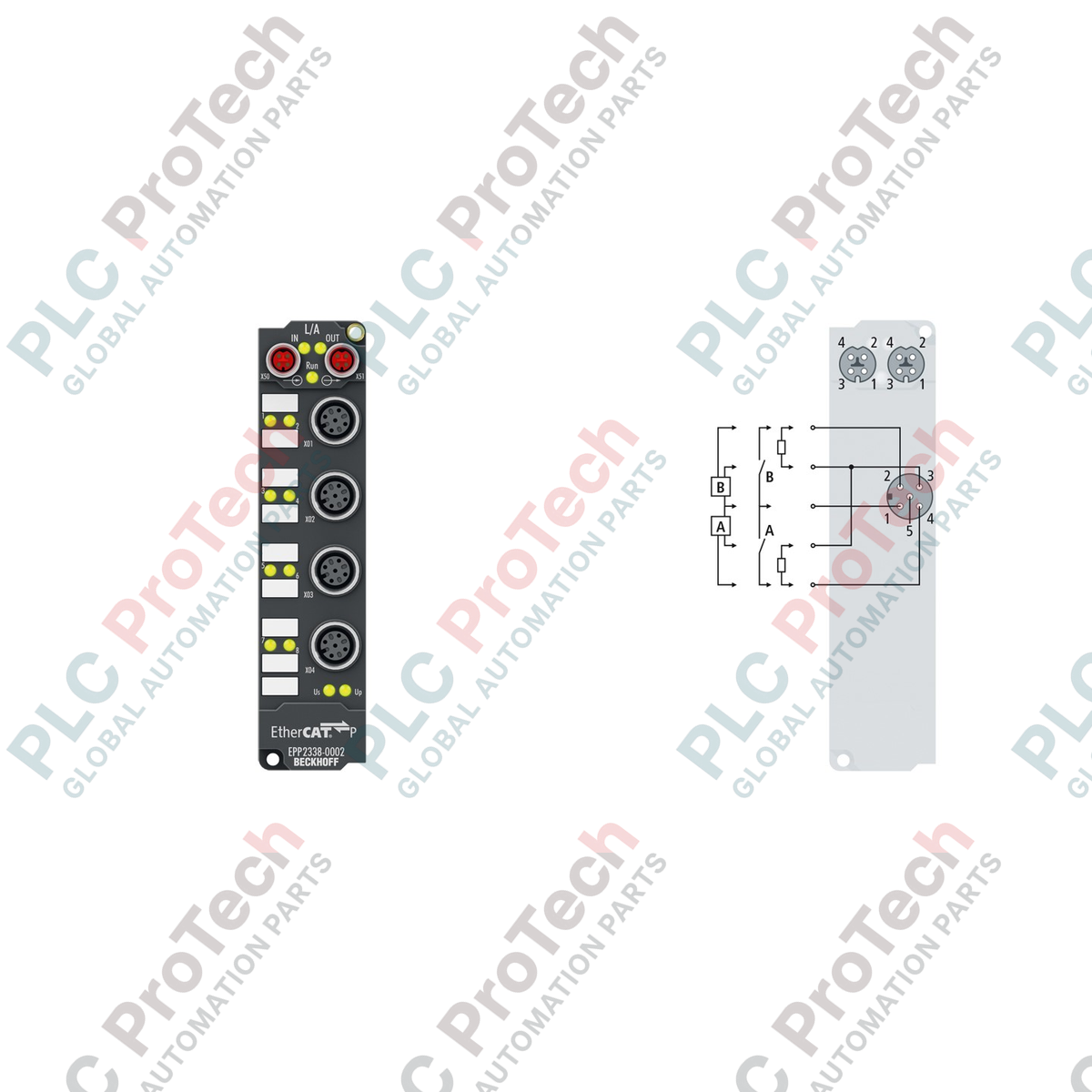

جعبه EtherCAT P هشت‌کاناله ورودی/خروجی دیجیتال BECKHOFF مدل EPP2338-0002

مروری بر محصول

 EPP2338-0002 (EPP23380002) یک راهکار ورودی/خروجی فوق‌فشرده و قابل نصب روی ماشین است که برای اتوماسیون غیرمتمرکز و بدون نیاز به تابلو کنترل طراحی شده است. این ماژول با استفاده از فناوری EtherCAT P ، ارتباط پرسرعت و توان (سیستم و تجهیزات جانبی) را در یک کابل تخصصی M8 با کد P ادغام می‌کند. با ۸ کانال دیجیتال انعطاف‌پذیر، که هرکدام می‌توانند به‌عنوان ورودی یا خروجی پیکربندی شوند، EPP2338-0002 رابطی ایدئال برای رباتیک پرسرعت، سامانه‌های مرتب‌سازی خودکار و ماشین‌آلات فضای باز است. محفظه دایکاست روی-روی آن با درجه حفاظت IP67، محافظت کامل در برابر گردوغبار و پاشش آب پرفشار را تضمین می‌کند و آن را به یک جزء اصلی «قابل نصب در هر مکان» برای معماری‌های مدرن صنعت ۴.۰ تبدیل می‌سازد.

اتوماسیون تک‌کابلی و تنوع سیگنال

 EPP2338-0002 به منطق داخلی بسیار سازگاری مجهز است که از ورودی‌های EN 61131-2، نوع 1/3 پشتیبانی می‌کند. این ماژول با فیلتر ورودی فوق‌سریع ۱۰ میکروثانیه‌ای، می‌تواند سیگنال‌های تریگر با فرکانس بالا را که ماژول‌های استاندارد PLC اغلب از دست می‌دهند، ثبت کند. هنگام پیکربندی به‌عنوان خروجی، هر یک از ۸ کانال می‌تواند تا ۰٫۵ آمپر را برای بارهای اهمی، القایی و لامپی تأمین کند. حفاظت یکپارچه در برابر اتصال کوتاه برای تغذیه حسگر و کانال‌های خروجی مجزا تضمین می‌کند که خطای موضعی سیم‌کشی، کل بخش EtherCAT P را مختل نکند. این مدیریت توان «هوشمند» به ماژول اجازه می‌دهد مصرف توان کمکی معمولی خود را تنها روی ۲۰ میلی‌آمپر نگه دارد و در عین حال عملکرد گشتاوربالایی را برای عملگرهای میدانی فراهم کند.

مشخصات فنی

پرسش‌های متداول مهندسی و عملکرد در محل

مزیت کانکتور M8 «با کد P» چیست؟

کدگذاری P یک استاندارد کلیدگذاری فیزیکی است که از اتصال تصادفی کابل‌های استاندارد EtherCAT به درگاه‌های EtherCAT P جلوگیری می‌کند. این سازوکار حفاظتی ضروری است، زیرا EtherCAT P هم تغذیه ۲۴ ولت جریان مستقیم سیستم/حسگر ($U_S$) و هم ولتاژ ۲۴ ولت جریان مستقیم تجهیزات جانبی برای عملگرها ($U_P$) را روی همان کابل شیلددار ۴ رشته‌ای مورد استفاده برای داده منتقل می‌کند.

ورودی/خروجی قابل پیکربندی در TwinCAT چگونه کار می‌کند؟

در System Manager نرم‌افزار TwinCAT، هر کانال EPP2338-0002 را می‌توان به‌عنوان ورودی یا خروجی نگاشت کرد. سخت‌افزار جهت را بر اساس نگاشت تصویر فرایند به‌صورت خودکار تشخیص می‌دهد. برای مثال، اگر یک کانال را به متغیر خروجی PLC متصل کنید، ماژول ترانزیستور توان ۰٫۵ آمپری را برای همان پایه M12 فعال می‌کند.

آیا این ماژول برای تعویض‌کننده‌های ابزار با لرزش زیاد مناسب است؟

بله. این ماژول طبق EN 60068-2-6 آزمایش شده و کاملاً کپسوله است. کانکتورهای پیچی M8 و M12 اتصالی گازبند و مقاوم در برابر لرزش ایجاد می‌کنند که از نظر قابلیت اطمینان، بسیار فراتر از ترمینال‌های فنری یا پیچی سنتی موجود در تابلوهاست.

راهنمای مهندسی و نصب

• بخش‌های EtherCAT P: هنگام زنجیره‌ای کردن چند ماژول EPP، جریان مصرفی کل را برای هر دو $U_S$ و $U_P$محاسبه کنید. اگر افت ولتاژ در انتهای زنجیره از محدوده تحمل ۲۴ ولت جریان مستقیم (۱۵ درصد- / ۲۰ درصد+) فراتر رود، باید یک تغذیه‌کننده توان EP9214 یا EP9224 برای بازیابی سطوح توان نصب شود.

• گشتاور بستن کانکتور M12: برای حفظ درجه حفاظت IP67، همه کانکتورهای M12 و M8 باید با آچار گشتاور کالیبره‌شده سفت شوند (معمولاً ۰٫۶ نیوتن‌متر برای M12). برای جلوگیری از نفوذ رطوبت و اکسیدشدن کنتاکت‌ها، روی سوکت‌های بدون استفاده درپوش محافظ قرار دهید.

• کار با بارهای القایی: با وجود مقاوم‌بودن خروجی‌ها در برابر اتصال کوتاه، هنگام قطع‌ووصل بارهای با اندوکتانس بالا (مانند شیرهای برقی بزرگ)، اطمینان حاصل کنید که دیودهای هرزگرد داخلی برای نرخ چرخه شما کافی هستند. برای قطع‌ووصل با فرکانس بسیار بالا، می‌توان از مدارهای خارجی مهارکننده برای افزایش طول عمر ماژول استفاده کرد.

مزایای مهندسی

 BECKHOFF EPP2338-0002 نیاز به جعبه‌های ترمینال واسط را حذف می‌کند و پیچیدگی سیم‌کشی و هزینه‌های مواد را به‌طور چشمگیری کاهش می‌دهد. قابلیت کار در دماهای زیر صفر (۲۵- درجه سلسیوس) و مقاومت در برابر ضربه‌های مکانیکی شدید، آن را به گزینه‌ای ممتاز برای تجهیزات متحرک و AGVها (خودروهای هدایت‌شونده خودکار) تبدیل می‌کند. این ماژول با بهره‌گیری از ایزولاسیون الکتریکی ۵۰۰ ولتی بین باس EtherCAT P و سطح میدان، تضمین می‌کند که نویز الکترومغناطیسی موتورهای بزرگ در یکپارچگی داده‌های کنترلر اصلی اختلال ایجاد نکند.
