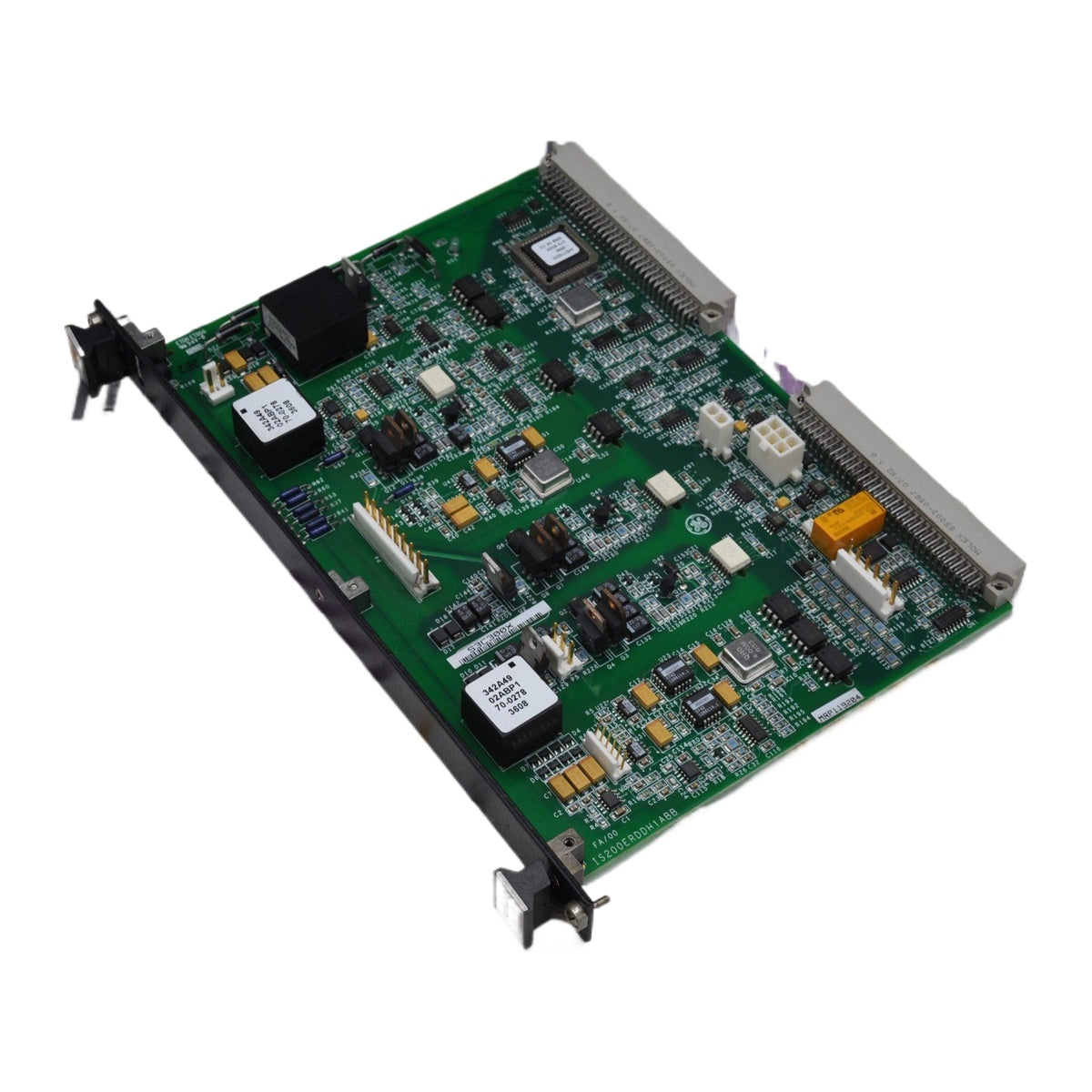

GE Energy IS200TPIMG1A برد رابط حفاظتی Mark VI

Q: کارکرد اصلی برد رابط حفاظتی چیست؟

این برد سیگنالهای تریپ، ورودیهای توقف اضطراری و بازخورد رله را بین پردازندههای کنترل توربین و تجهیزات حفاظتی خارجی میدان هدایت میکند و در عین حال ایزولاسیون الکتریکی را حفظ میکند.

Q: آیا این دستگاه از معماریهای سیستم افزونه پشتیبانی میکند؟

بله، از پیکربندیهای سیمپلکس و افزونگی پیمانهای سهگانه (TMR)، از جمله منطق رأیگیری ۲ از ۳ برای عملکرد مقاوم در برابر خطا، پشتیبانی میکند.

Q: تجهیزات خارجی میدان چگونه به برد سیمکشی میشوند؟

سیمکشی میدان مستقیماً به سه ترمینالبلوک افقی (TB1، TB2، TB3) متصل میشود که هرکدام ۲۰ نقطه ترمینال دارند.

Q: برد از چه محدوده ولتاژ ورودی استفاده میکند؟

برد با ولتاژ ورودی نامی ۲۴ VDC کار میکند.

SKU IS200TPIMG1A

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS200TPIMG1A
کشور سازنده:ایالات متحده آمریکا
نوع محصول: بردهای ترمینال رابط حفاظتی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 800g
ابعاد: ۴۰ میلی‌متر × ۲۳۸ میلی‌متر × ۸۶ میلی‌متر (عمق × ارتفاع × عرض)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

GE Energy IS200TPIMG1A یک برد ترمینال رابط حفاظتی است که برای استفاده در سیستم‌های کنترل توربین گاز Mark VI Speedtronic طراحی شده است. IS200TPIMG1A به‌عنوان یک برد رابط غیرفعال، سیگنال‌های تریپ حیاتی و ورودی‌های حفاظتی، مانند فرمان‌های توقف اضطراری (E-Stop) و بازخورد رله‌ها را مدیریت می‌کند. این برد برای حفظ یکپارچگی سیستم، ایزولاسیون الکتریکی بین منطق کنترل و تجهیزات میدانی فراهم می‌کند. برد، سیگنال‌های تریپ و حفاظتی را از پردازنده کنترل توربین به تجهیزات میدانی خارجی هدایت کرده و هنگام تشخیص تریپ، رله‌های داخلی را فعال می‌کند تا فرایندهای خاموش‌سازی آغاز شوند. همچنین بازخورد تجهیزات میدانی را پایش می‌کند و در پیکربندی‌های افزونه پیمانه‌ای سه‌گانه (TMR) از منطق رأی‌گیری ۲ از ۳ پشتیبانی می‌کند تا اقدامات تریپ فقط زمانی اجرا شوند که در چندین کانال تأیید شده باشند.

ویژگی‌ها

ورودی‌ها و خروجی‌های گسسته را برای عملکردهای حفاظتی حیاتی، از جمله توقف اضطراری، افزایش بیش از حد سرعت، افزایش بیش از حد دما و خاموشی شعله، مدیریت می‌کند.
مجهز به سه ترمینال‌بلوک افقی (TB1، TB2، TB3) است که هرکدام ۲۰ ترمینال فلزی نقره‌ای دارند.
شامل هشت فیوز ۱۲۵ ولتی است که در دو گروه چهار‌تایی تقسیم شده‌اند.
دارای ۹ رله/کنتاکتور سیاه و سفید است که با پوشش پلاستیکی شفاف محافظت شده‌اند.
شامل یک مدار مجتمع عمودی و یک ترانزیستور نیم‌دایره‌ای در بخش بالایی سمت راست مجموعه PCB است.
سازگاری کامل با ماژول‌های رابط حفاظتی TRLY، TREG و TRPG برای مدیریت جامع تریپ.

کاربردها

سیستم‌های کنترل توربین گاز GE Speedtronic Mark VI
سیستم‌های حفاظت توربین بخار
یکپارچه‌سازی مدار توقف اضطراری (E-Stop)
پیکربندی‌های حفاظت افزونه پیمانه‌ای سه‌گانه (TMR) و سیمپلکس
رابط‌سازی رله‌های حفاظتی صنعتی با قابلیت اطمینان بالا

مشخصات فنی

پارامتر	مشخصات
سازنده اصلی	GE Energy
سری	Mark VI Speedtronic
شماره قطعه	IS200TPIMG1A
نوع محصول	برد ترمینال رابط حفاظتی
مخفف عملکردی	TPIM
نوع سیگنال	گسسته (دیجیتال)
ولتاژ ورودی	24 VDC
تعداد کانال‌ها	16
ترمینال‌بلوک‌ها	3 (TB1، TB2، TB3)
تعداد ترمینال در هر بلوک	20
فیوزها	8 x 125 V
رله‌ها / کنتاکتورها	9
نحوه نصب	ریل DIN
محدوده دمای کاری	-20 degC تا +60 degC
ابعاد	ارتفاع 23.8 cm x 8.6 cm
وزن	0.8 kg (10 oz)
کشور سازنده	USA (کارخانه سالم، ویرجینیا)

راهنمای نصب

نصب: برد را روی ریل DIN یا داخل شاسی تابلو نصب کنید و فضای کافی برای مسیردهی کابل‌ها را در نظر بگیرید.
سیم‌کشی میدانی: تجهیزات میدانی خارجی (دکمه‌های E-Stop، رله‌های تریپ و بوبین‌های بریکر) را به ترمینال‌های پیچی ترمینال‌بلوک‌های TB1، TB2 و TB3 متصل کنید.
اتصالات سیستم: برد را از طریق کابل‌های ریبون به پردازنده کنترل و ماژول‌های مرتبط سیستم متصل کنید.
اتصال زمین و شیلدینگ: برای کاهش نویز و مقابله با تداخل الکترومغناطیسی، دستورالعمل‌های پیشنهادی GE برای اتصال زمین و شیلدینگ را رعایت کنید.

FAQ

کارکرد اصلی برد رابط حفاظتی چیست؟

این برد سیگنال‌های تریپ، ورودی‌های توقف اضطراری و بازخورد رله را بین پردازنده‌های کنترل توربین و تجهیزات حفاظتی خارجی میدان هدایت می‌کند و در عین حال ایزولاسیون الکتریکی را حفظ می‌کند.

آیا این دستگاه از معماری‌های سیستم افزونه پشتیبانی می‌کند؟

بله، از پیکربندی‌های سیمپلکس و افزونگی پیمانه‌ای سه‌گانه (TMR)، از جمله منطق رأی‌گیری ۲ از ۳ برای عملکرد مقاوم در برابر خطا، پشتیبانی می‌کند.

تجهیزات خارجی میدان چگونه به برد سیم‌کشی می‌شوند؟

سیم‌کشی میدان مستقیماً به سه ترمینال‌بلوک افقی (TB1، TB2، TB3) متصل می‌شود که هرکدام ۲۰ نقطه ترمینال دارند.

برد از چه محدوده ولتاژ ورودی استفاده می‌کند؟

برد با ولتاژ ورودی نامی ۲۴ VDC کار می‌کند.
