واحد رابط شبکه اترنت GE Fanuc PACSystems RX3i IC695NIU001

Q: واحد رابط شبکه چگونه با کنترلر مرکزی تبادل داده میکند؟

این دستگاه از طریق شبکه اترنت و با استفاده از سرویسهای داده سراسری اترنت (EGD) تبادل داده میکند. معمولاً با دو تبادل مجزا پیکربندی میشود: یکی برای دریافت خروجیها از کنترلر اصلی و دیگری برای ارسال ورودیهای محلی.

Q: کدام پروتکلهای فیلدباس صنعتی توسط درگاههای سریال داخلی پشتیبانی میشوند؟

کانالهای سریال داخلی بهصورت بومی از Modbus RTU Slave، SNP Slave، پیکربندیهای استاندارد رابط Serial I/O و ارتباطات خام Message Mode پشتیبانی میکنند.

SKU IC695NIU001

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IC695NIU001
کشور سازنده:ایالات متحده آمریکا
نوع محصول: واحد رابط شبکه اترنت
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 550g
ابعاد: 35 میلی‌متر x 140 میلی‌متر x 135 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

IC695NIU001 به‌عنوان یک واحد رابط شبکه اترنت (NIU) با کارایی بالا در مجموعه پلتفرم‌های کنترلی PACSystems RX3i عمل می‌کند. این ماژول ارتباطی دوعرضی برای امکان استقرار از راه دور و اجرای خودکار ماژول‌های استاندارد I/O مربوط به PACSystems RX3i و Series 90-30 در معماری شبکه اترنت توزیع‌شده طراحی شده است. پس از راه‌اندازی از طریق پیکربندی کاربر، تبادل داده کاملاً خودکار انجام می‌شود و کنترل سیستم می‌تواند توسط هر دستگاه اصلی قادر به مدیریت انتقال‌های Ethernet Global Data (EGD) انجام گیرد. IC695NIU001 در هر تبادل داده، به‌طور پیوسته نشانگرهای وضعیت تشخیصی را به کنترلر اصلی ارسال می‌کند و به منطق برنامه اجازه می‌دهد سلامت لینک را به‌صورت پویا پایش کرده و فرمان‌های بلادرنگ را به شاسی از راه دور ارسال کند. این ماژول از ماژول‌های پایه اترنت، مانند IC695ETM001، که در یک بک‌پلین یونیورسال RX3i نصب شده‌اند، برای ایجاد مسیرهای شبکه استفاده می‌کند و از ارتباطات امن SRTP TCP/IP و یکپارچه‌سازی بی‌وقفه با کنترلرهای افزونگی با دسترس‌پذیری بالا پشتیبانی می‌کند.

ویژگی‌ها

انتقال کاملاً خودکار و پرسرعت داده‌های I/O از راه دور را از طریق خطوط شبکه و سرویس‌های Ethernet Global Data (EGD) هماهنگ می‌کند.
20 کیلوبایت فضای حافظه منطق محلی قابل انتخاب را فراهم می‌کند که از زبان‌های برنامه‌نویسی استاندارد، به‌جز برنامه‌نویسی C، پشتیبانی می‌کند.
دارای 10 مگابایت حافظه فلش غیرفرّار کاربر برای پشتیبان‌گیری امن از داده‌های برنامه محلی و پیکربندی سخت‌افزار است.
دارای ساعت تقویمی یکپارچه با پشتیبانی باتری است تا هنگام قطع برق شاسی میزبان، ثبت دقیق زمان سیستم حفظ شود.
شامل دو درگاه ارتباطی سریال اختصاصی داخلی است (یک درگاه RS-232 COM1 و یک درگاه RS-485 COM2) که برای اتصال تجهیزات جانبی محلی یا برنامه‌نویس به کار می‌روند.
از اجرای فرمان‌های منحصربه‌فرد COMMREQ صادرشده از طریق Ethernet توسط بلوک‌های برنامه C که در یک کنترلر اصلی PACSystems RX7i یا RX3i اجرا می‌شوند، پشتیبانی می‌کند.

کاربردها

شبکه‌های توزیع‌شده I/O از راه دور: گسترش و متمرکزسازی نقاط I/O از راه دور PACSystems RX3i و Series 90-30 در سراسر مکان‌های گسترده کارخانه.
همگام‌سازی فرایند با سرعت بالا: استفاده از مسیرهای Ethernet Global Data برای مدیریت تبادل سریع داده در عملیات تولید پیوسته چندگرهی.
چارچوب‌های افزونگی زیرساخت: استقرار رابط‌های خودکار فیلدباس در کنار کنترلرهای افزونگی در تأسیسات حیاتی آب، برق یا نفت و گاز.

مشخصات فنی

پارامتر	مقدار
تولیدکننده	GE Fanuc (GE Intelligent Platforms)
شماره مدل	IC695NIU001
سری	PACSystems RX3i
نوع محصول	واحد رابط شبکه اترنت
حافظه منطق محلی	20 کیلوبایت (برنامه‌نویسی C پشتیبانی نمی‌شود)
حافظه فلش غیرفرّار	10 مگابایت
درگاه‌های سریال داخلی	1 × RS-232 (COM1)، 1 × RS-485 (COM2)
پروتکل‌های سریال پشتیبانی‌شده	Modbus RTU Slave، SNP Slave، Serial I/O، Message Mode
ظرفیت تبادل داده	حداکثر 1300 بایت ورودی / 1300 بایت خروجی در هر تبادل
بسته باتری پیشنهادی	بسته باتری لیتیومی 3سلولی (IC698ACC701)
نرم‌افزار برنامه‌نویسی سازگار	Machine Edition Logic Developer نسخه 5.51 یا بالاتر
اشغال شکاف بک‌پلین	ماژول دوعرضی (2 شکاف استاندارد را اشغال می‌کند)
وزن	0.55 کیلوگرم
ابعاد (عرض × ارتفاع × عمق)	35 میلی‌متر × 140 میلی‌متر × 135 میلی‌متر

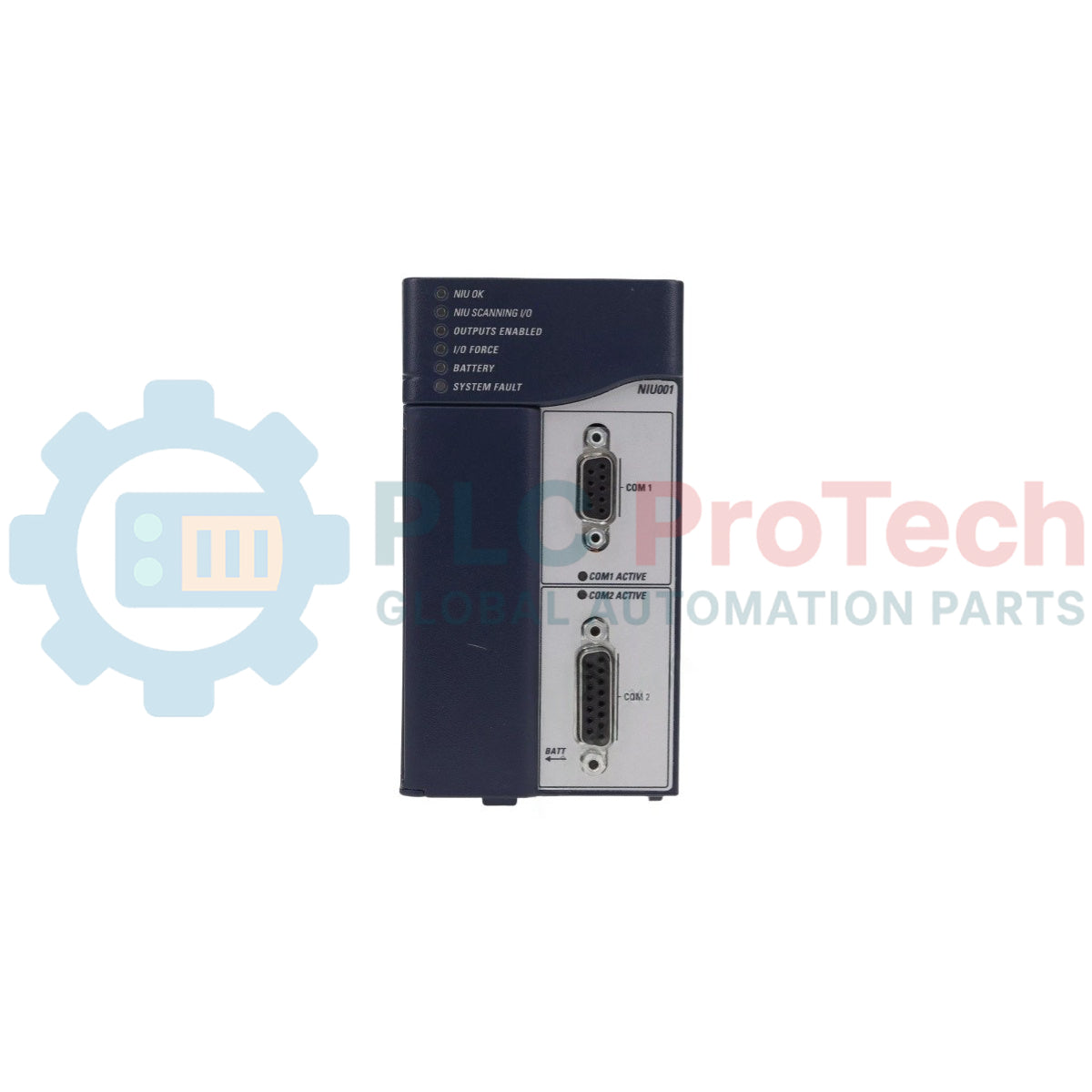

اتصالات/رابط‌ها

عنوان درگاه	رابط فیزیکی و عملکرد
COM1 (درگاه 1)	کانکتور D-sub مادگی 9پین، سیگنال‌دهی RS-232؛ از به‌روزرسانی‌های میان‌افزار WinLoader و اتصال مستقیم به پروگرامر پشتیبانی می‌کند
COM2 (درگاه 2)	کانکتور D-sub مادگی 15پین، سیگنال‌دهی RS-485؛ اتصال آداپتور RS-485 به RS-232 (IC690ACC901) را می‌پذیرد

راهنمای نصب

پیش از نصب یا خارج‌کردن سخت‌افزار شبکه، مطمئن شوید تمام برق ورودی به بک‌پلین یونیورسال RX3i کاملاً قطع شده است.

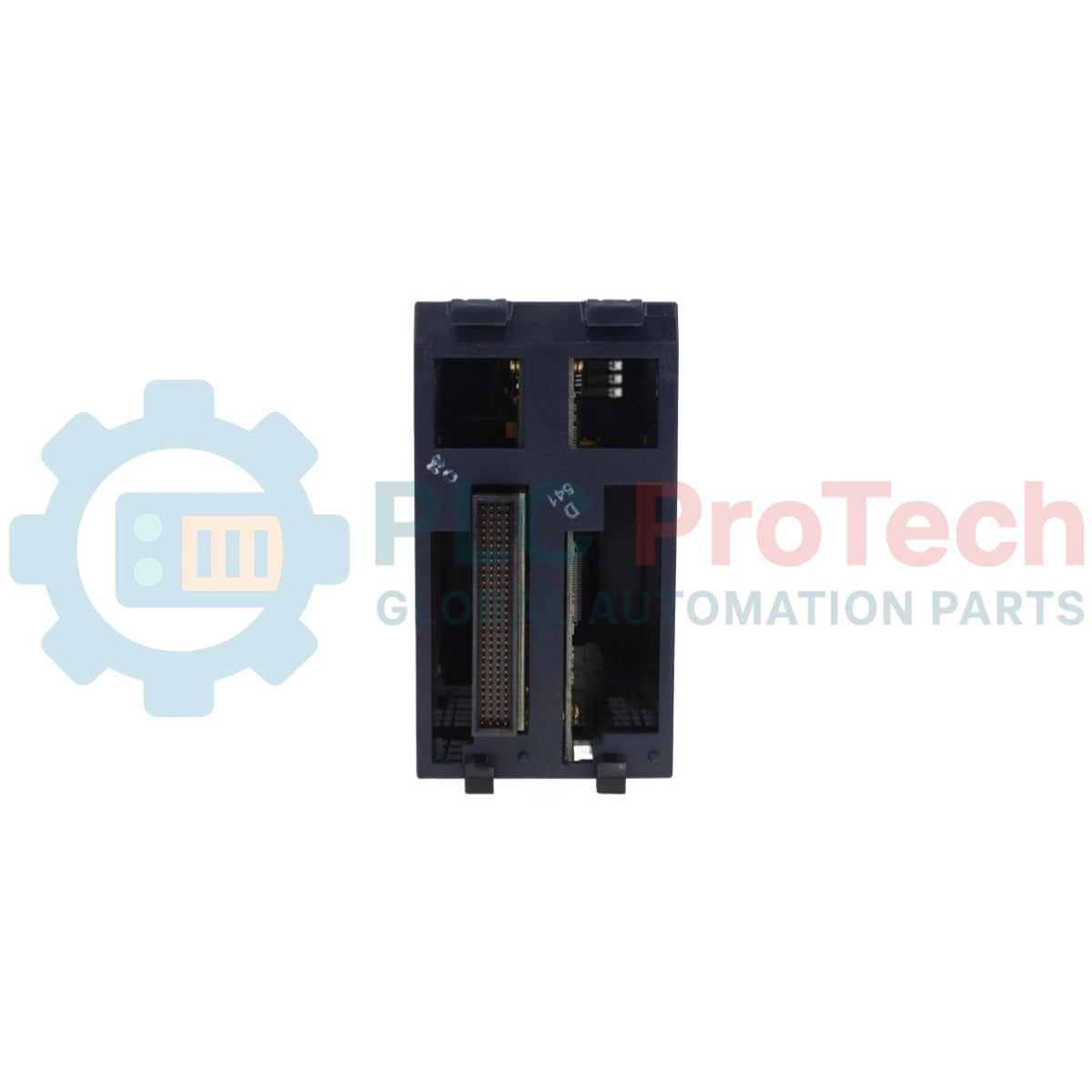

واحد را محکم درون شکاف 0 یک بک‌پلین یونیورسال اصلی (IC695CHS0xx) قرار دهید. این ماژول دوعرضی است و دو شکاف فیزیکی را اشغال می‌کند (معمولاً شکاف‌های 2 و 3). آن را در سمت راست‌ترین شکاف بک‌پلین قرار ندهید، زیرا این شکاف فاقد ضامن فیزیکی نگهدارنده است.
پس از روشن‌کردن برق رک و تکمیل راه‌اندازی داخلی سیستم، اطمینان حاصل کنید که LED جلوی NIU OK به‌طور ثابت سبز روشن باشد، در حالی که LEDهای NIU SCANNING I/O و EN تا زمان پیکربندی اسکن فعال خاموش بمانند.
برای به حداکثر رساندن عمر نگهداری عملیاتی سلول لیتیومی خارجی، کانکتور باتری پشتیبان را تا پس از نصب و نخستین روشن‌کردن ماژول متصل نکنید.
هنگام انجام تعمیرات میدانی یا تعویض باتری تخلیه‌شده، همیشه برق رک را روشن بگذارید؛ قرار دادن بسته باتری جدید در حالی که سیستم کاملاً خاموش است، می‌تواند در چرخه بعدی روشن‌شدن باعث خطای راه‌اندازی شود.

انطباق و گواهی‌ها

CSA: از سوی انجمن استانداردهای کانادا برای استقرار ایمن به‌عنوان تجهیزات کنترل فرایند صنعتی در مکان‌های عادی و غیرخطرناک گواهی شده است.
Factory Mutual (FM): به‌عنوان تجهیزات غیرجرقه‌زا برای استفاده در محیط‌های خطرناک کلاس I، بخش 2، گروه‌های A، B، C و D تأیید شده است.

FAQ

واحد رابط شبکه چگونه با کنترلر مرکزی تبادل داده می‌کند؟

این دستگاه از طریق شبکه اترنت و با استفاده از سرویس‌های داده سراسری اترنت (EGD) تبادل داده می‌کند. معمولاً با دو تبادل مجزا پیکربندی می‌شود: یکی برای دریافت خروجی‌ها از کنترلر اصلی و دیگری برای ارسال ورودی‌های محلی.

اگر دستگاه پس از خطای تعویض باتری راه‌اندازی نشود، روش صحیح چیست؟

اگر ماژول به این دلیل روشن نشود که باتری جدید هنگام خاموش بودن کامل رک متصل شده است، باتری را جدا کنید، یک چرخه کامل خاموش و روشن کردن شاسی انجام دهید و سپس باتری را در حالی که سیستم روشن است دوباره متصل کنید.

کدام پروتکل‌های فیلدباس صنعتی توسط درگاه‌های سریال داخلی پشتیبانی می‌شوند؟

کانال‌های سریال داخلی به‌صورت بومی از Modbus RTU Slave، SNP Slave، پیکربندی‌های استاندارد رابط Serial I/O و ارتباطات خام Message Mode پشتیبانی می‌کنند.
