تولیدکننده: General Electric
شماره محصول: IS200TRTDH1B
کشور سازنده:ایالات متحده آمریکا
نوع محصول: برد ترمینال ورودی RTD
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1420g
ابعاد: ۳۳ سانتیمتر × ۱۷٫۸ سانتیمتر × ۵٫۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

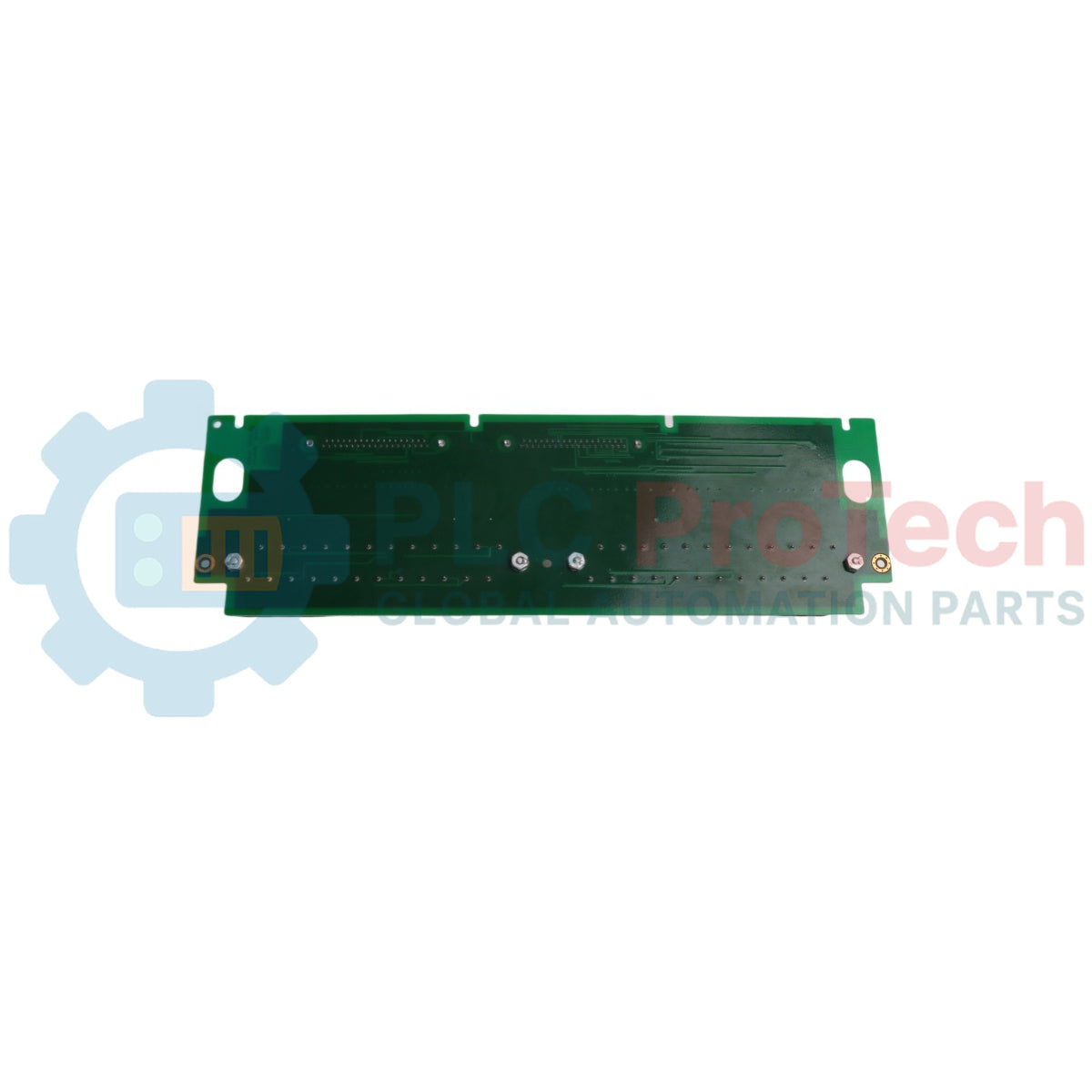

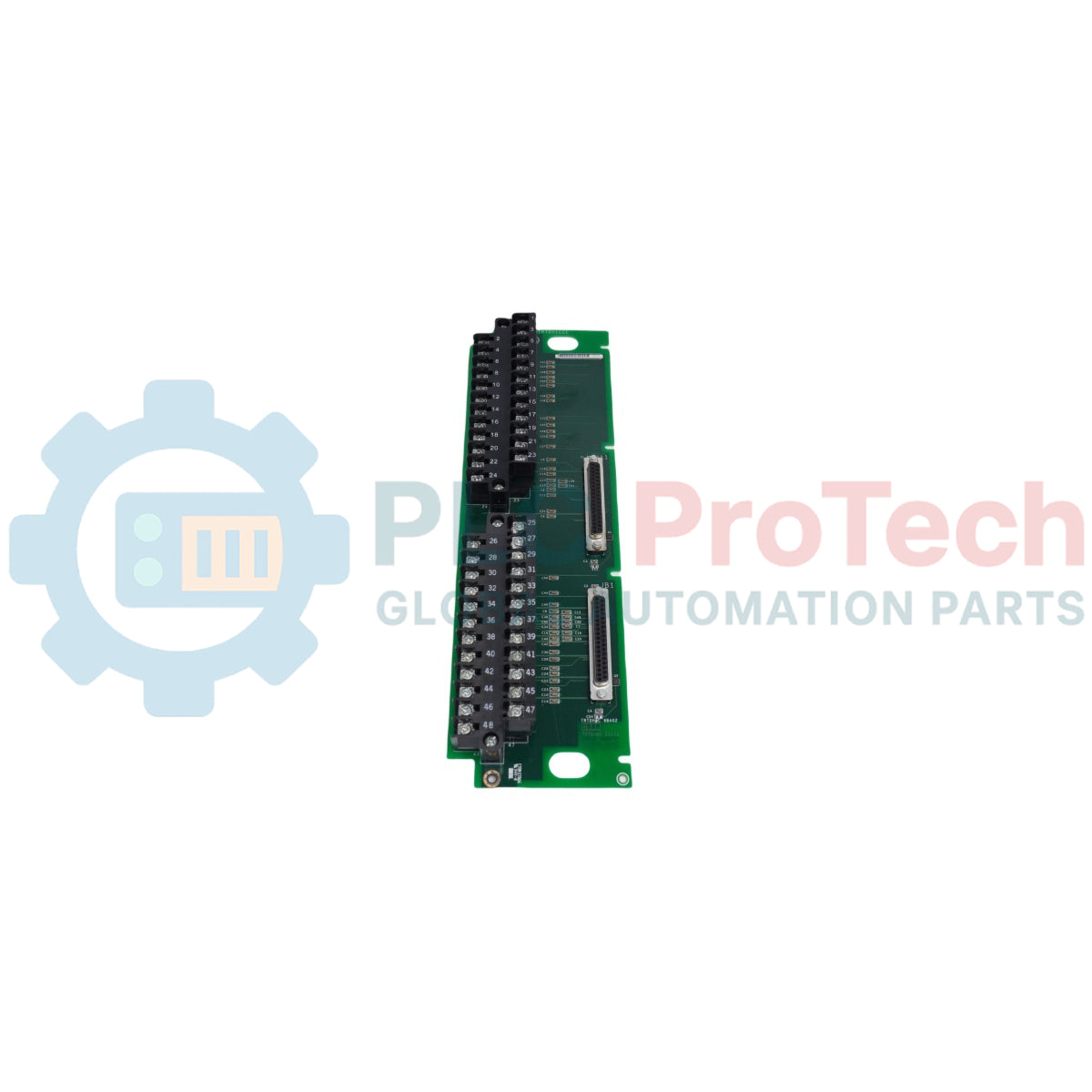

General Electric IS200TRTDH1B بهعنوان یک برد ترمینال ورودی آشکارساز دمای مقاومتی (RTD) تخصصی عمل میکند که بهطور ویژه برای سیستم کنترل Mark VI Speedtronic طراحی شده است. این برد پربازده رابط فیزیکی ۱۲ ورودی RTD را فراهم میکند و تغییرات مقاومت مرتبط با دما را از یاتاقانهای توربین، سیمپیچها و مسیرهای خروجی به دادههای دیجیتال دقیق برای پردازنده کنترل تبدیل میکند. IS200TRTDH1B در محیطهای دارای تداخل زیاد عملکردی ممتاز دارد و با استفاده از فیلترهای داخلی، نویز الکترومغناطیسی را حذف کرده و پایداری اندازهگیری حرارتی را تضمین میکند. یکپارچگی آن با معماری Mark VI امکان پایش لحظهای پارامترهای حرارتی حیاتی را فراهم میسازد و به تریپ حفاظتی سریع و کنترل دقیق خنککاری در کاربردهای توربین گاز و بخار سنگین کمک میکند.
IS200TRTDH1B از ۱۲ کانال مستقل پشتیبانی میکند که هرکدام قابلیت اتصال به انواع RTD را دارند. این برد از مدارهای با وضوح بالا برای تشخیص تغییرات بسیار جزئی مقاومت استفاده میکند و اطمینان میدهد که سیستم کنترل توربین، حتی در مسیرهای کابلی طولانی، بازخورد دقیق دما را دریافت کند.
برای مقابله با نویز الکتریکی موجود در محیطهای تولید برق، این برد ترمینال برای هر ورودی دارای فیلتر غیرفعال اختصاصی است. این سرکوب سختافزاری از ایجاد اعوجاج در قرائتهای دما بر اثر تداخل فرکانسبالا جلوگیری کرده و پایداری سیستم را هنگام رویدادهای کلیدزنی الکتریکی گسترده حفظ میکند.
IS200TRTDH1B که برای پلتفرم Speedtronic طراحی شده است، از طریق کابلهای تخصصی مستقیماً به برد پردازنده VRTD متصل میشود. این برد از پیکربندیهای TMR (افزونگی پیمانهای سهگانه) پشتیبانی میکند؛ در این پیکربندی، سیگنالها به سه پردازنده کنترل مجزا منشعب میشوند تا بیشترین دسترسپذیری و تحمل خطا برای سیستم فراهم شود.
| پارامتر | جزئیات مشخصات |
| شماره مدل | IS200TRTDH1B |
| ظرفیت ورودی | ۱۲ کانال RTD |
| انواع RTD پشتیبانیشده | پلاتینیوم 100Ω، مسی 10Ω، نیکلی 120Ω |
| جریان تحریک | 10 mA (معمولی) |
| حذف حالت مشترک | > 80 dB @ 60 Hz |
| ایزولاسیون | ایزولاسیون گالوانیکی بین کانالها و منطق |
| نوع کانکتور | دو کانکتور یورواستایل ۴۸ پین (شیارهای J) |
| ترمینالها | دو نوار ترمینال مانع با چگالی بالا (هرکدام ۲۴ ترمینال) |
| دمای کاری | 0°C تا 60°C (32°F تا 140°F) |
| وضوح A/D | وابسته به پردازنده VRTD مرتبط |

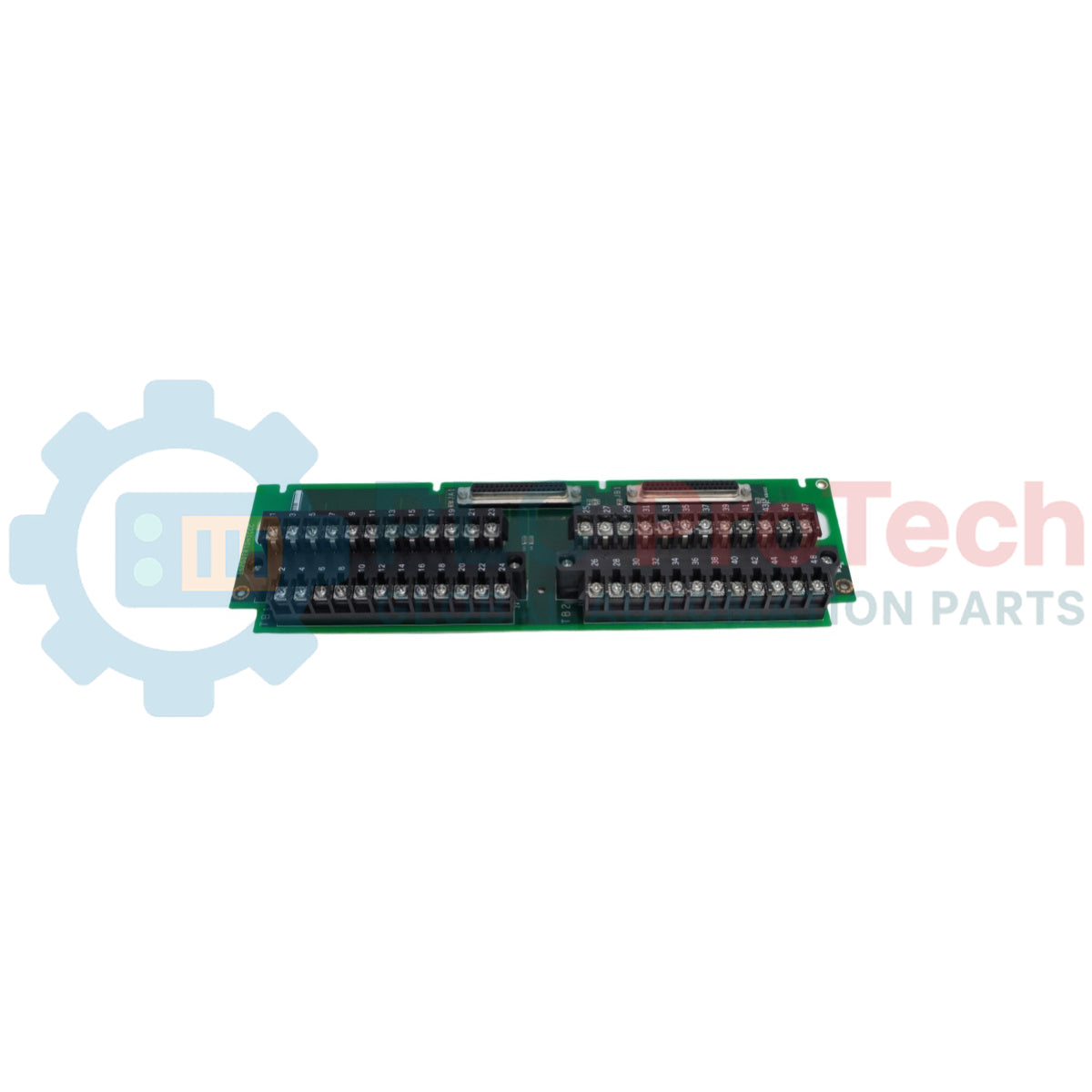

سیمکشی میدانی به دو نوار ترمینال واقع روی برد متصل میشود. هر RTD معمولاً به سه سیم (تحریک، برگشت و جبرانسازی) نیاز دارد تا اثر مقاومت سیمهای رابط خنثی شود. تکنسینها باید اطمینان حاصل کنند که سیم شیلد فقط در سمت برد ترمینال زمین شده باشد تا از تداخل ناشی از حلقه زمین جلوگیری شود.
IS200TRTDH1B دارای یک تراشه شناسه منحصربهفرد (EPROM) است که سیستم Mark VI آن را هنگام راهاندازی میخواند. این قابلیت «نصب و استفاده» به نرمافزار اجازه میدهد نوع و نسخه برد را بهطور خودکار شناسایی کند و خطاهای پیکربندی دستی را هنگام تعویض یا ارتقای سیستم کاهش دهد.
برای کابلهای نواری که IS200TRTDH1B را به پردازنده VRTD متصل میکنند، حداقل شعاع خم 50mm را حفظ کنید. کشش بیش از حد یا خمهای تند میتواند به هادیهای داخلی آسیب برساند و موجب ایجاد هشدارهای متناوب «قطع اتصال» در HMI شود.
IS200TRTDH1B برای استانداردهای قابلیت اطمینان بسیار سختگیرانه صنعت تولید برق ساخته شده است. نسخه H1B نشاندهنده پایداری بهتر مدار نسبت به نسخههای قبلی است و مقاومت بیشتری در برابر رانش حرارتی ارائه میدهد. چیدمان برد امکان «تعویض در حین کار» را در بسیاری از پیکربندیهای غیر TMR فراهم میکند، مشروط بر اینکه رویههای ایمنی مناسب رعایت شوند. این برد با تجمیع ۱۲ کانال در یک سطح اشغال فشرده، فضای کابینت را بهینه کرده و معماری کلی سیمکشی مجموعه کنترل توربین را سادهتر میکند. سازگاری آن با RTDهای پلاتینیوم استاندارد 100 اهم، این برد را به گزینهای همهکاره برای نوسازی سیستمهای قدیمی پایش دمای توربین تبدیل میکند.
پرسش ۱: آیا IS200TRTDH1B میتواند انواع مختلف RTD را بهطور همزمان مدیریت کند؟
پاسخ ۱: بله. سختافزار برد از انواع مختلف RTD پشتیبانی میکند، اما منحنی مشخص مقاومت نسبت به دما در نرمافزار پیکربندی Mark VI (Toolbox) تعریف میشود. اطمینان حاصل کنید که تنظیمات نرمافزار با نوع حسگر فیزیکی متصل به هر ترمینال مطابقت داشته باشد.
پرسش ۲: اگر یک سیم در پیکربندی RTD سهسیمه قطع شود چه اتفاقی میافتد؟
پاسخ ۲: IS200TRTDH1B مدار باز را تشخیص داده و در سیستم Mark VI هشدار «سیگنال نامعتبر» یا «حد بالا» را فعال میکند. این قابلیت تشخیصی مانع از آن میشود که کنترلر بر اساس قرائتهای نادرست دما عمل کند.
پرسش ۳: آیا این برد با سیستمهای Mark V یا Mark VIe سازگار است؟
پاسخ ۳: این برد بهطور ویژه برای معماری Mark VI طراحی شده است. با اینکه Mark VIe از بردهای ترمینال مشابه استفاده میکند، باید شماره قطعه مشخص (برای مثال TRTDH1C یا TBTD) را بررسی کنید، زیرا پروتکلهای ارتباطی و سبک کانکتورها متفاوت هستند.
پرسش ۴: آیا پسوند «H1B» بر سازگاری تأثیر میگذارد؟
پاسخ ۴: نسخه «H1B» معمولاً با بردهای «H1A» سازگاری رو به عقب دارد. این پسوند نشاندهنده یک نسخه تولیدی است که اغلب شامل تلرانس بهتر قطعات یا استانداردهای بهبودیافته لحیمکاری میشود.
