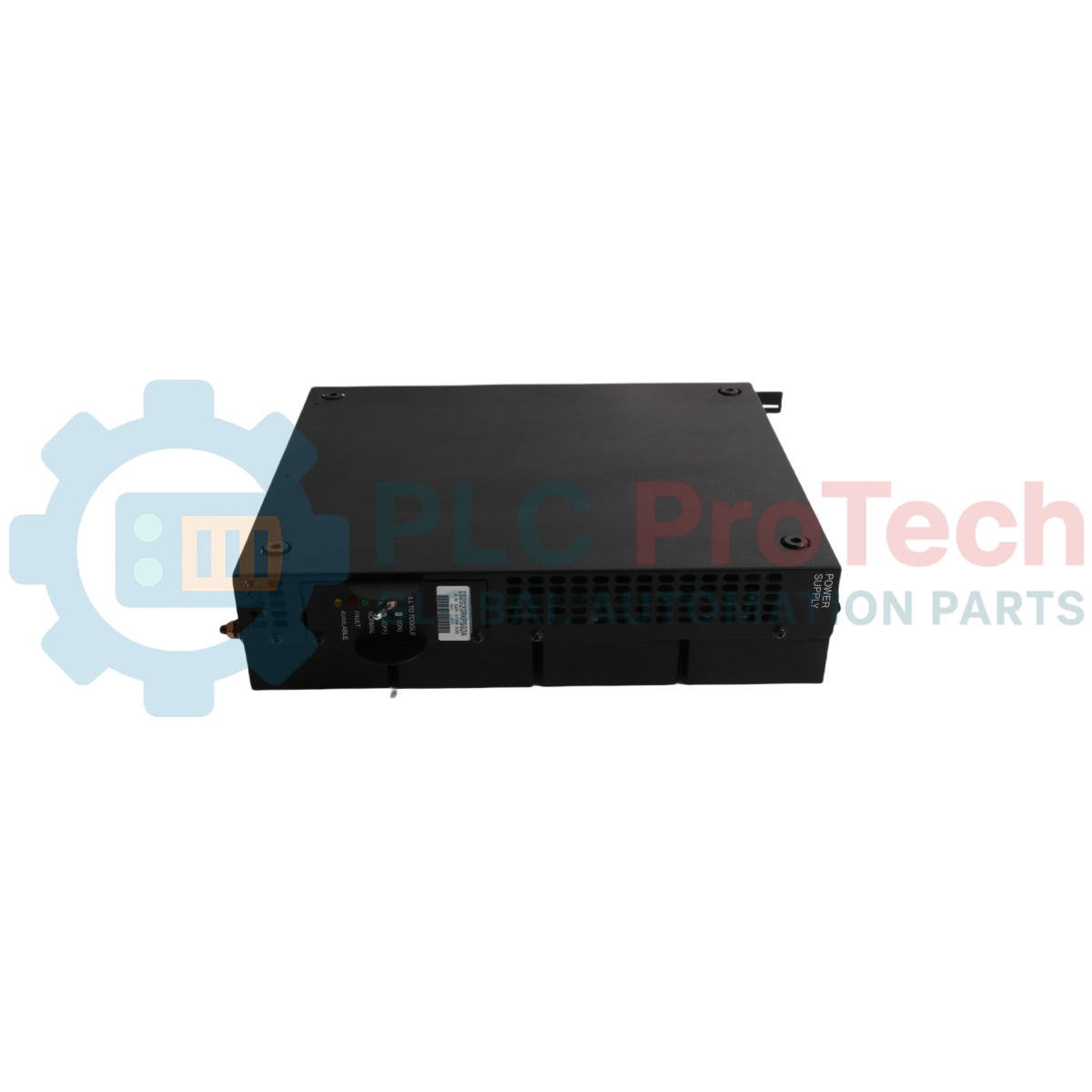

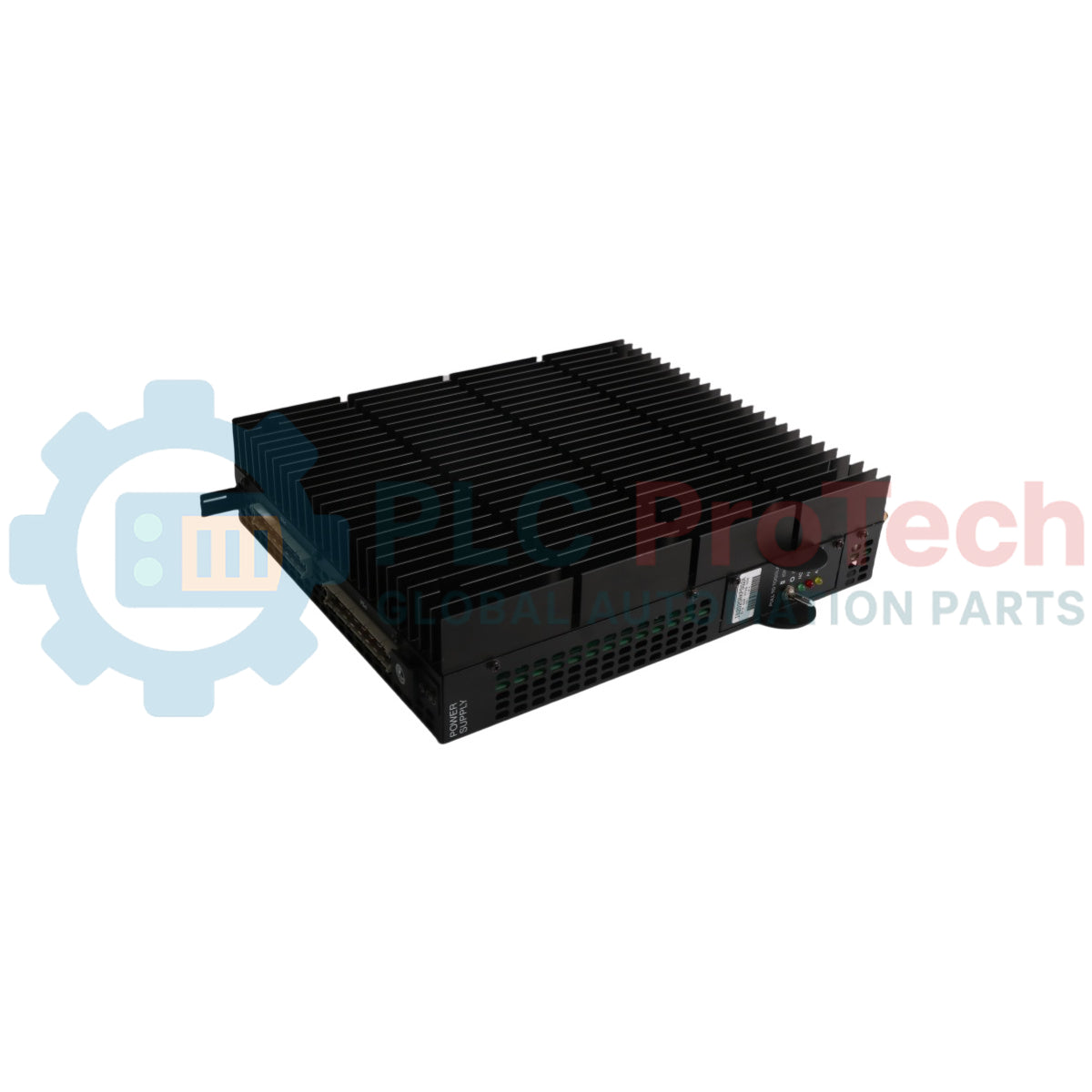

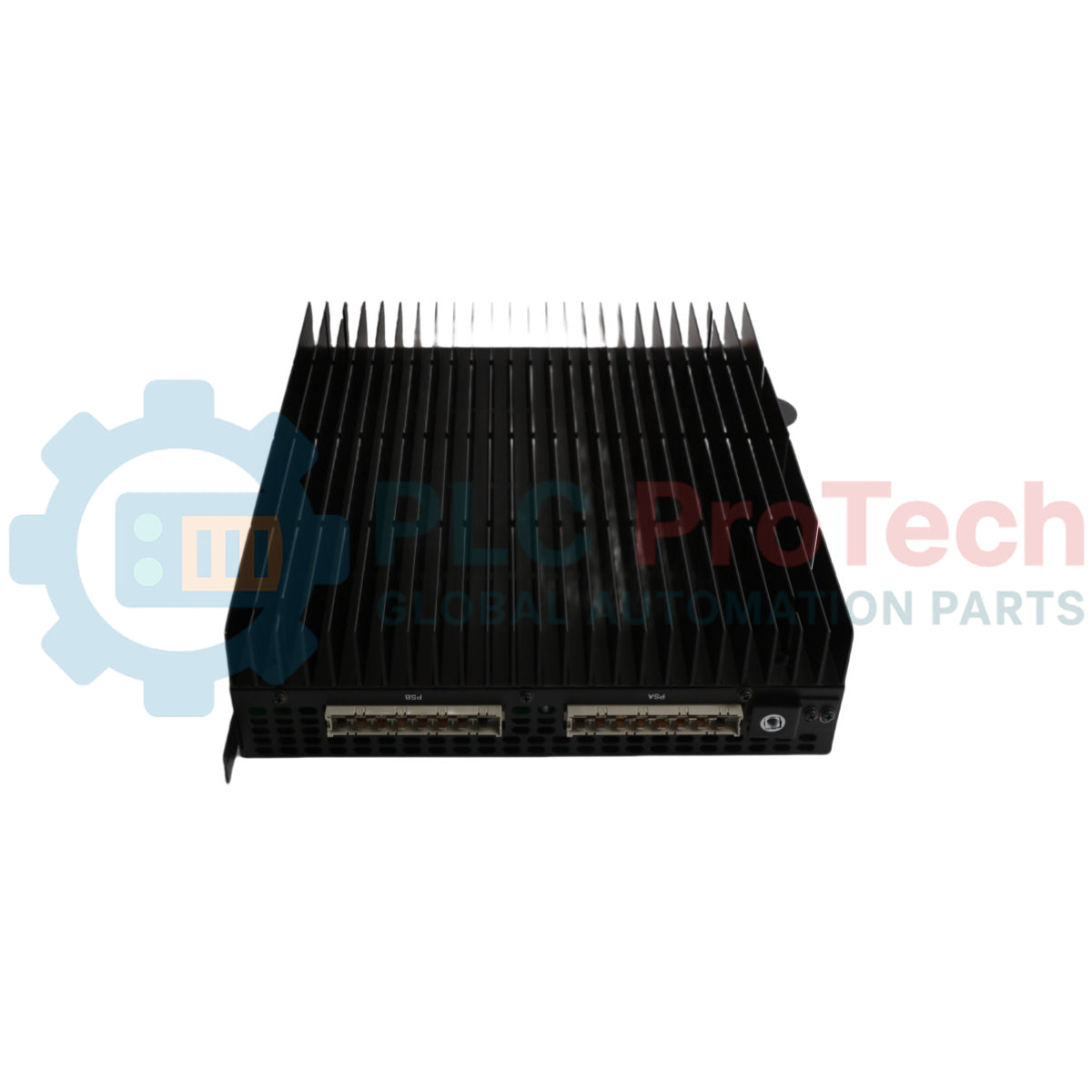

منبع تغذیه رک VME مدل GE IS2020RKPSG1AK | Mark VI Speedtronic

مروری بر محصول

General Electric IS2020RKPSG1AK یک ماژول منبع تغذیه رک VME (RKPS) با عملکرد بالا است که با دقت برای سیستم کنترل توربین Speedtronic Mark VI مهندسی شده است. این ماژول به‌عنوان منبع اصلی انرژی برای بک‌پلین VME عمل می‌کند و ولتاژهای DC پایدار و فیلترشده موردنیاز برای تغذیه پردازنده‌های حساس کنترلی، کارت‌های ارتباطی و ماژول‌های ورودی/خروجی را تأمین می‌کند.

ماژول RKPS که برای نیازهای سخت‌گیرانه محیط‌های تولید برق طراحی شده است، توان ورودی بالک (معمولاً 24 VDC یا 125 VDC، بسته به پیکربندی کابینت) را به چندین ریل خروجی تنظیم‌شده تبدیل می‌کند. معماری آن بر ریپل کم و مصونیت بالا در برابر نویز تمرکز دارد و تضمین می‌کند سیگنال‌های سطح منطقی در رک Mark VI پاک و قابل‌اعتماد باقی بمانند. IS2020RKPSG1AK یکی از اجزای حیاتی برای تضمین «آپ‌تایم» تجهیزات توربین گازی و بخاری است و به مدارهای حفاظتی قدرتمندی مجهز شده تا از آسیب‌دیدن سخت‌افزار گران‌قیمت کنترلیِ تحت پشتیبانی آن بر اثر اضافه‌ولتاژ یا فرار حرارتی جلوگیری شود.

پیکربندی فنی

IS2020RKPSG1AK از استاندارد GE برای سری RKPS پیروی می‌کند و برای یکپارچه‌سازی در فریم توزیع برق کابینت کنترل، از طراحی ماژولار «کشویی» بهره می‌برد.

• سری RKPS: عنوان «منبع تغذیه رک» نشان می‌دهد که این تجهیز یک منبع برق در سطح سیستم است، نه یک رگولاتور محلی در سطح قطعه.

• نسخه G1AK: این نسخه خاص «G1AK» نشان‌دهنده یک بازنگری سخت‌افزاری ارتقایافته است. در مقایسه با نسخه‌های اولیه G1، این مدل از عمر چرخه‌ای بهتر خازن‌ها و مدار پایش ولتاژ به‌روزشده برخوردار است.

• خروجی چندریله: این ماژول ولتاژهای استاندارد VME، معمولاً +5 VDC، +12 VDC و -12 VDC را برای برآورده‌کردن نیازهای متنوع بردهای پردازنده و آنالوگ تأمین می‌کند.

• نشانگرهای وضعیت: پنل جلویی شامل LEDهای با دید بالا برای بررسی بصری سلامت برق است و به تکنسین‌ها امکان می‌دهد خرابی ریل‌های تغذیه را به‌سرعت تشخیص دهند.

مشخصات فنی

راهنمای مهندسی نصب

نصب دقیق و مدیریت حرارتی برای افزایش طول عمر IS2020RKPSG1AK حیاتی هستند.

یکپارچه‌سازی فیزیکی و خنک‌سازی

ماژول RKPS در حین کار عادی گرمای قابل‌توجهی تولید می‌کند. هنگام لغزاندن ماژول داخل رک برق، مطمئن شوید ریل‌های راهنما به‌درستی هم‌راستا هستند تا از آسیب‌دیدن پین‌های کانکتور بک‌پلین جلوگیری شود. بررسی عملکرد فن‌های خنک‌کننده کابینت و بازبودن مسیر جریان هوا از میان هیت‌سینک ماژول الزامی است. گرمای بیش‌ازحد علت اصلی خرابی زودهنگام خازن‌ها در این واحدهاست.

راستی‌آزمایی ولتاژ

پس از نصب و پیش از بارگذاری رک با کارت‌های پردازنده گران‌قیمت، با استفاده از یک مولتی‌متر دیجیتال کالیبره، ولتاژهای خروجی را در نقاط آزمون بک‌پلین بررسی کنید. مطمئن شوید ریل +5V در محدوده تلورانس دقیق موردنیاز منطق دیجیتال، که معمولاً ±5% است، قرار دارد. اگر سیستم از پیکربندی برق افزونه (دیود-OR) استفاده می‌کند، بررسی کنید که IS2020RKPSG1AK بار را به‌درستی با ماژول مشابه خود تقسیم می‌کند.

مزایای مهندسی

IS2020RKPSG1AK یک لایه «ایزولاسیون» الکتریکی میان سیستم برق بالک نیروگاه و منطق حساس کنترل توربین ایجاد می‌کند. این ماژول برای تحمل نویز سوئیچینگ با فرکانس بالا و افت‌های ولتاژی طراحی شده است که اغلب هنگام راه‌اندازی موتورهای بزرگ یا رخدادهای گذرای شبکه ایجاد می‌شوند.

یکی از مزایای کلیدی آن منطق سیگنال Power-OK است. این ماژول فقط برق تأمین نمی‌کند؛ بلکه وضعیت خود را به کنترلر Mark VI نیز اعلام می‌کند. اگر یک ریل ولتاژ شروع به خارج‌شدن از پارامترهای ایمن کند، ماژول یک هشدار تشخیصی در نرم‌افزار Toolbox فعال می‌کند و امکان تعمیر و نگهداری پیش‌بینانه را پیش از وقوع خاموشی کامل سیستم فراهم می‌سازد. فرم‌فاکتور مقاوم‌شده با ارتفاع 3 واحد (3U) یا 6 واحد (6U) به‌طور اختصاصی برای مجاورت با ماشین‌آلات دوار بزرگ، تحت آزمون ارتعاش قرار گرفته است.

سؤالات متداول فنی

س1: آیا می‌توان IS2020RKPSG1AK را در حالی که توربین آنلاین است تعویض کرد؟

پ1: در سیستم‌های افزونه Mark VI (TMR)، رک منبع تغذیه اغلب به‌گونه‌ای طراحی شده است که در صورت سالم‌بودن یک ماژول افزونه موازی، امکان «تعویض گرم» را فراهم کند. بااین‌حال، پیش از اقدام به تعویض در حال کار، باید تأیید کنید که سیم‌کشی کابینت خاص شما از تقسیم توان افزونه پشتیبانی می‌کند تا از قطع کامل برق رک جلوگیری شود.

س2: رنگ‌های مختلف LED در پنل جلویی چه چیزی را نشان می‌دهند؟

پ2: معمولاً روشن‌بودن ثابت LED سبز نشان می‌دهد که ریل DC مربوطه در محدوده تلورانس قرار دارد. LED قرمز یا خاموش‌بودن LED نشان‌دهنده خرابی ریل یا فعال‌شدن حفاظت داخلی است. همیشه به دفترچه راهنمای سیستم خاص خود مراجعه کنید، زیرا منطق LED ممکن است بسته به نسخه اندکی متفاوت باشد.

س3: آیا این ماژول به کالیبراسیون دوره‌ای نیاز دارد؟

پ3: خیر، ولتاژهای خروجی در کارخانه تنظیم شده و به‌صورت داخلی رگوله می‌شوند. اگر ولتاژ خروجی به‌طور قابل‌توجهی دچار انحراف شود، ماژول باید توسط تکنسین واجد شرایط تعویض یا بازسازی شود، زیرا این وضعیت نشان‌دهنده فرسودگی قطعات مرجع داخلی است.

س4: آیا نسخه «G1AK» با نسخه‌های «G1A» یا «G1AJ» سازگاری معکوس دارد؟

پ4: بله، نسخه «AK» جانشین عملکردی نسخه‌های قبلی G1 است. این نسخه همان فرم‌فاکتور و مشخصات الکتریکی را حفظ می‌کند، اما قابلیت اطمینان بهتر و استانداردهای به‌روزشده قطعات را برای شبکه‌های برق مدرن ارائه می‌دهد.
