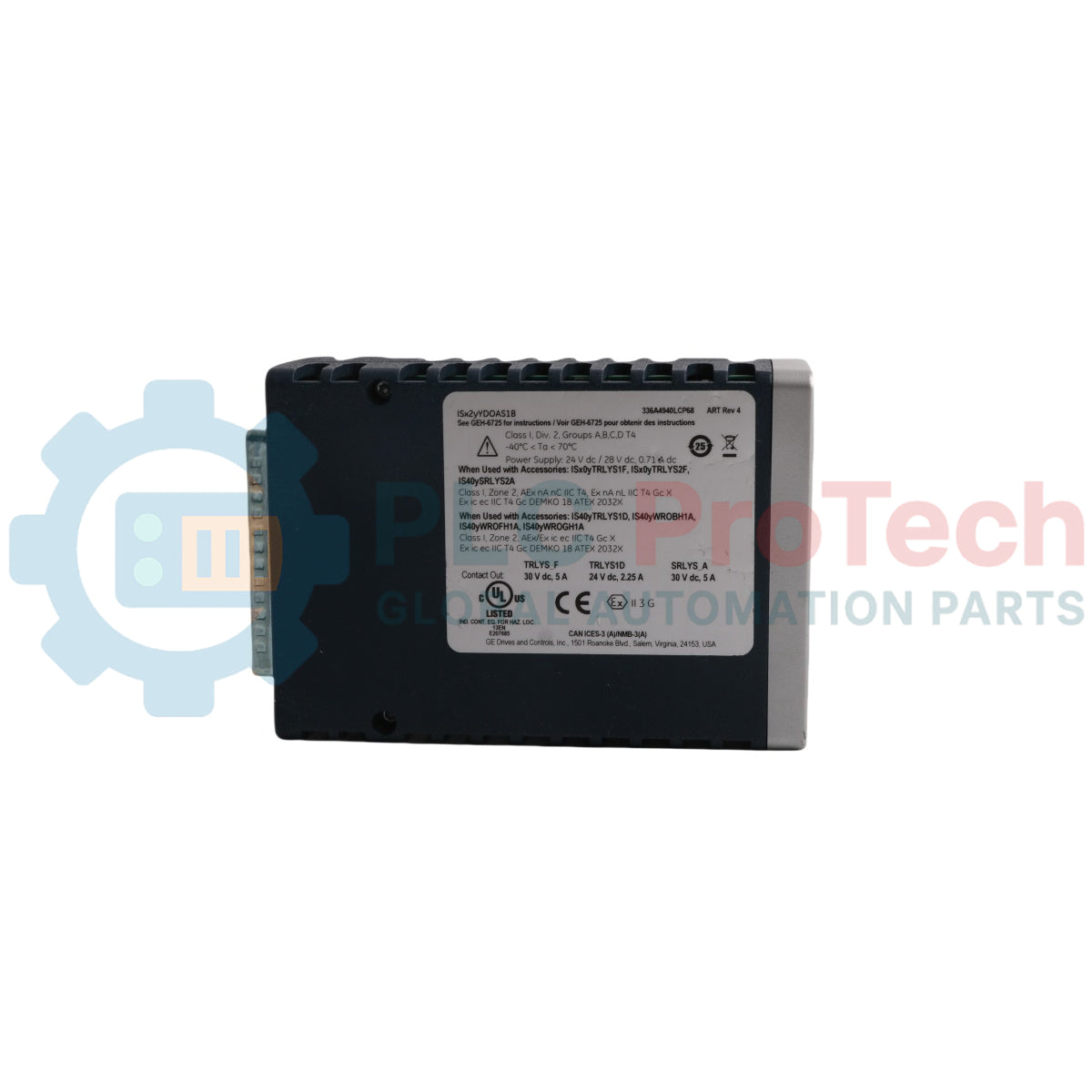

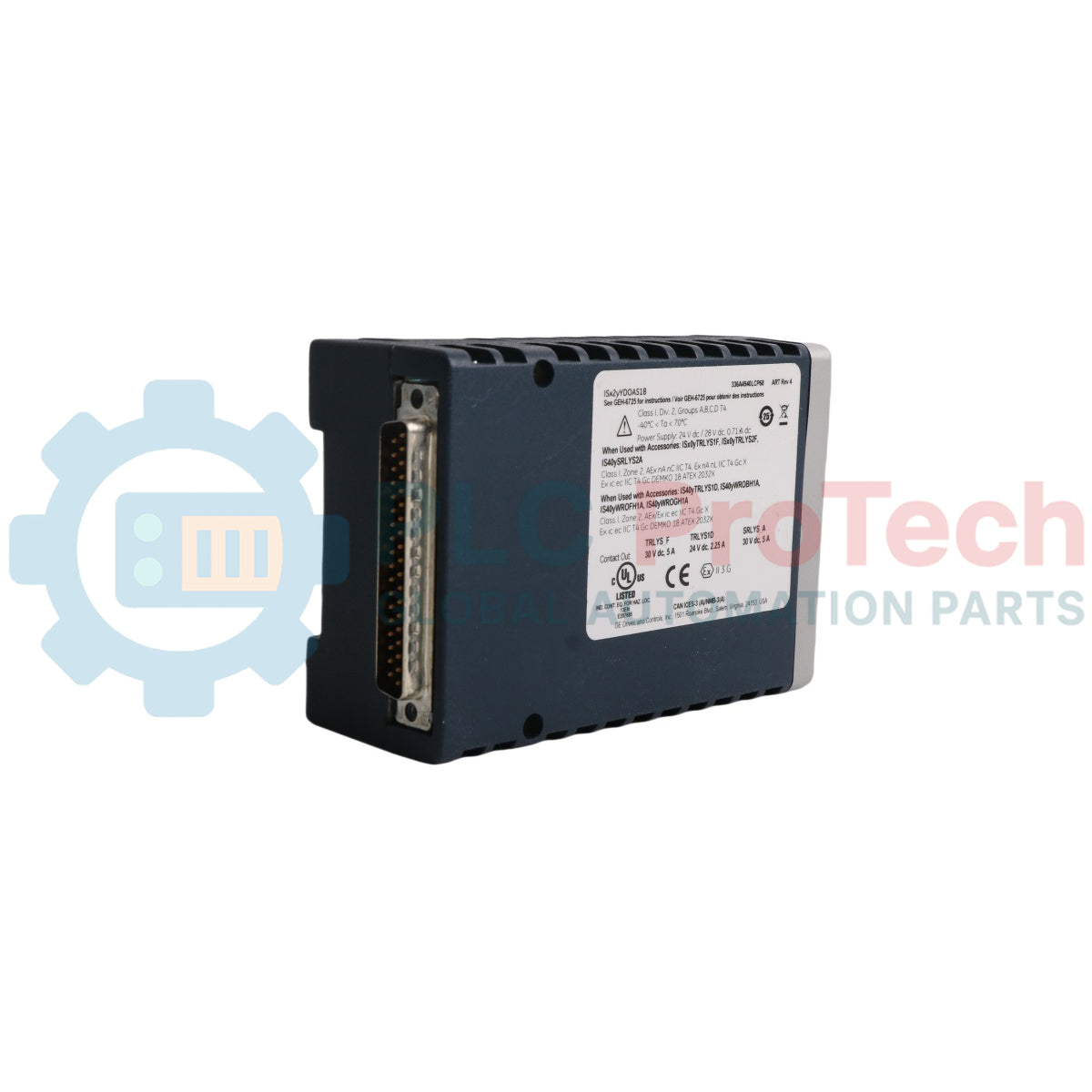

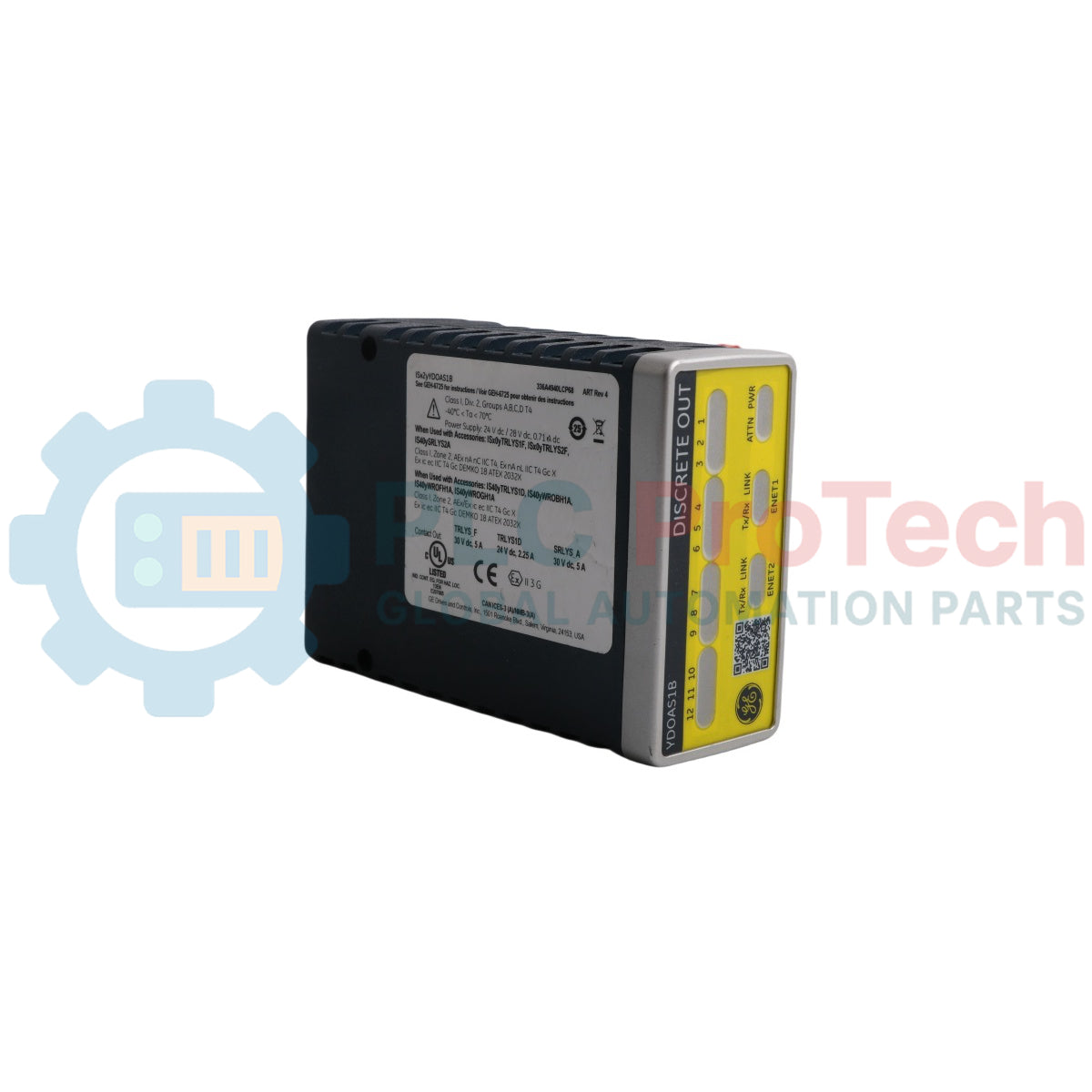

پک ورودی/خروجی ایمنی عملکردی با خروجی گسسته Mark VIeS مدل IS420YDOAS1B از GE

Q: نقش اصلی IS420YDOAS1B در یک مدار ایمنی چیست؟

این ماژول بهعنوان یک رابط خروجی گسسته ۱۲ کاناله عمل میکند که فرمانهای منطقی کنترلر Mark VIeS را پردازش کرده و رلههای سختافزاری را روی برد ترمینال متصل فعال میکند.

Q: چه قابلیتهای تشخیصی داخلی در این ماژول تعبیه شده است؟

این ماژول شامل خودآزمایی هنگام روشنشدن، تشخیص خودکار سلامت سختافزار و بررسیهای متقابل مداوم برای مقایسه وضعیت خروجی فرماندادهشده با بازخورد فیزیکی لحظهای است.

Q: مشخصات توان پیوسته این واحد چیست؟

این بسته با توان کنترلی ۲۴ تا ۲۸ ولت dc کار میکند و حداکثر ۱۹٫۸ W مصرف دارد؛ این مقدار توان موردنیاز برای فعالسازی سیمپیچهای رله خروجی خارجی را نیز شامل میشود.

SKU IS420YDOAS1B

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS420YDOAS1B
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پک ورودی/خروجی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 850g
ابعاد: ۱۷٫۰ × ۲۴٫۹ × ۱۵٫۳ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

IS420YDOAS1B یک بسته I/O خروجی مجزا است که برای سامانه ایمنی کارکردی General Electric Mark VIeS توسعه یافته است. این بسته یک رابط الکتریکی و منطقی با قابلیت اطمینان بالا میان منطق کنترل و عملگرهای فرایندی مجزا فراهم می‌کند و در ۱۲ کانال خروجی مجزا کار می‌کند. ماژول فرمان‌های منطقی را از کنترل‌کننده ایمنی دریافت کرده و آن‌ها را به سیگنال‌های کنترلی تبدیل می‌کند که از طریق یک برد ترمینال سازگار توزیع می‌شوند.

IS420YDOAS1B که برای استقرار در حلقه‌های حیاتی ایمنی طراحی شده است، در پیکربندی‌های Simplex همراه با بردهای ترمینال مانند IS410SRLYS2A، یا در پیکربندی‌هایی که به فیوزگذاری دوگانه، خیس‌کردن کنتاکت، تشخیص یکپارچگی بار یا رأی‌گیری TMR (افزونگی پیمانه‌ای سه‌گانه) دو از سه نیاز دارند، همراه با سری IS410TRLY کار می‌کند. این واحد به عیب‌یابی داخلی مجهز است تا حالت‌های خروجی فرمان‌داده‌شده را به‌طور پیوسته با بازخورد سخت‌افزار فیزیکی بررسی کند.

ویژگی‌ها

رابط سخت‌افزاری و منطقی را برای ۱۲ مدار خروجی مجزا/کنتاکتی فراهم می‌کند.
با همه پیکربندی‌های استاندارد خروجی مجزا/کنتاکتی ایمنی سازگاری دارد.
از یکپارچه‌سازی با معماری‌های ایمنی Simplex و افزونگی پیمانه‌ای سه‌گانه (TMR) پشتیبانی می‌کند.
آزمون خودکار هنگام راه‌اندازی، پایش سلامت سخت‌افزار و عیب‌یابی حلقه را امکان‌پذیر می‌کند.
LEDهای وضعیت بصری یکپارچه برای تشخیص فوری و موضعی سلامت ماژول.
متغیرهای سلامت مدار به‌طور صریح در اختیار منطق کنترل قرار می‌گیرند تا پایش بلادرنگ انجام شود.

کاربردها

سامانه‌های ایمنی کارکردی Mark VIeS.
سامانه‌های خاموش‌سازی اضطراری (ESD).
کنترل سلونوئیدها و عملگرهای فرایندی حیاتی.
حلقه‌های خروجی کنتاکت رله با دسترس‌پذیری بالا و دارای رتبه‌بندی SIL.
رابطه‌سازی در محیط‌های صنعتی خطرناک.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	GE (General Electric)
مدل	IS420YDOAS1B
نوع محصول	بسته I/O خروجی مجزا
تعداد کانال‌ها	۱۲ خروجی مجزا/رله‌ای
زمان اسکن I/O	نرخ فریم پیکربندی‌شده کنترل‌کننده، نرخ اسکن I/O را تعیین می‌کند
ورودی برق کنترل DC	۲۴ / ۲۸ ولت DC، حداکثر ۱۹٫۸ وات (شامل توان موردنیاز برای به‌کاراندازی سیم‌پیچ‌های رله خروجی)
رابط برق DC	رابط Micro Mate-N-Lok (AMP 1445022-3)
ساختار محفظه	محفظه آلومینیومی
عیب‌یابی ماژول	آزمون خودکار هنگام راه‌اندازی، سلامت سخت‌افزار، بررسی خروجی فرمان‌داده‌شده در برابر بازخورد
توالی رویدادها (SOE)	قابل پیکربندی برای SOE بازخوردهای رله
دمای عملیاتی محیط	-۴۰ تا ۷۰ درجه سانتی‌گراد (-۴۰ تا ۱۵۸ درجه فارنهایت)
دمای نگهداری	-۴۰ تا ۸۵ درجه سانتی‌گراد (-۴۰ تا ۱۸۵ درجه فارنهایت)
انطباق G3	بله

سازگاری سیستم و بردهای ترمینال

پَک I/O IS420YDOAS1B برای اجرای عملیات میدانی باید با یک برد ترمینال سازگار جفت شود. انتخاب برد، افزونگی مدار، رفتار رأی‌گیری و ویژگی‌های فیوزگذاری را تعیین می‌کند.

برد ترمینال	پیکربندی افزونگی	ویژگی‌های رله/کانال	قابلیت فیوزگذاری و مرطوب‌سازی
IS410SRLYS2A	سیمپلکس	۱۲ رله فرم C	خشک، بدون فیوز داخلی؛ پشتیبانی از بردهای الحاقی اختیاری IS400WROxx
IS410TRLYS1B	سیمپلکس یا TMR	۱۲ رله فرم C	کنتاکت‌های ۱ تا ۶ مرطوب‌شده و دارای دو فیوز برای سلونوئیدها؛ کنتاکت‌های ۷ تا ۱۱ خشک و از نوع فرم C؛ کنتاکت ۱۲ دارای مرطوب‌سازی جداگانه
IS410TRLYS1D	سیمپلکس یا TMR	۶ رله NO	تشخیص صحت عملکرد سلونوئید با اندازه‌گیری مقاومت بار؛ دارای دو فیوز
IS410TRLYS1F	TMR	۱۲ رله NO (فرم A)، رأی‌گیری TMR	کنتاکت‌های خشک
IS410TRLYS2F	TMR	۱۲ رله NC (فرم B)، رأی‌گیری TMR	کنتاکت‌های خشک

راهنمای نصب

نصب: پَک I/O مستقیماً روی پین‌های هدر تعیین‌شدهِ برد ترمینال خروجی کنتاکت رله S-type یا TMR سازگار نصب می‌شود. برای تحمل ارتعاشات محیطی، واحد را با استفاده از تجهیزات ارائه‌شده به‌صورت مکانیکی محکم کنید.
اتصال برق: برق کنترل محلی را از طریق کانکتور یکپارچه Micro Mate-N-Lok تأمین کنید. برای جلوگیری از اضافه‌بار حرارتی یا فعال‌شدن محدودیت‌های ایمنی، ولتاژ ورودی را در محدوده نامی 24 تا 28 ولت DC نگه دارید.
تهویه: جریان هوای پاک را در اطراف محفظه آلومینیومی حفظ کنید. دمای محیط اطراف ماژول در بهره‌برداری پیوسته نباید از 70 درجه سانتی‌گراد بیشتر شود.
سیم‌کشی میدانی: همه سیم‌های میدانی مستقیماً روی برد ترمینال میزبان متصل می‌شوند (بسته به مدل انتخابی، با استفاده از ترمینال‌های سبک یورو یا بلوک‌های مانع)، نه روی خود پَک I/O. اندازه سیم باید حداقل 24 AWG و حداکثر 12 AWG باشد.

انطباق و گواهی‌ها

ایمنی عملکردی: مطابق با IEC 61508.
مکان‌های خطرناک: کلاس ۱، بخش ۲ / کلاس ۲، ناحیه ۲ / مطابق با ATEX برای کاربردهای تعیین‌شده.

FAQ

نقش اصلی IS420YDOAS1B در یک مدار ایمنی چیست؟

این ماژول به‌عنوان یک رابط خروجی گسسته ۱۲ کاناله عمل می‌کند که فرمان‌های منطقی کنترلر Mark VIeS را پردازش کرده و رله‌های سخت‌افزاری را روی برد ترمینال متصل فعال می‌کند.

آیا این بسته ورودی/خروجی از رأی‌گیری سخت‌افزاری برای پیکربندی‌های افزونه پشتیبانی می‌کند؟

بله. هنگامی که این بسته در یک پیکربندی TMR با برد ترمینال TRLY جفت می‌شود، سیستم رأی‌گیری فیزیکی دو از سه را روی خروجی‌های گسسته اجرا می‌کند.

چه قابلیت‌های تشخیصی داخلی در این ماژول تعبیه شده است؟

این ماژول شامل خودآزمایی هنگام روشن‌شدن، تشخیص خودکار سلامت سخت‌افزار و بررسی‌های متقابل مداوم برای مقایسه وضعیت خروجی فرمان‌داده‌شده با بازخورد فیزیکی لحظه‌ای است.

مشخصات توان پیوسته این واحد چیست؟

این بسته با توان کنترلی ۲۴ تا ۲۸ ولت dc کار می‌کند و حداکثر ۱۹٫۸ W مصرف دارد؛ این مقدار توان موردنیاز برای فعال‌سازی سیم‌پیچ‌های رله خروجی خارجی را نیز شامل می‌شود.
