تولیدکننده: General Electric
شماره محصول: 489-P5-LO-A20-E
کشور سازنده:ایالات متحده آمریکا
نوع محصول: رله‌های حفاظت ژنراتور
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 8500g
ابعاد: ۲۲۲ میلی‌متر × ۲۱۵ میلی‌متر × ۲۳۴ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

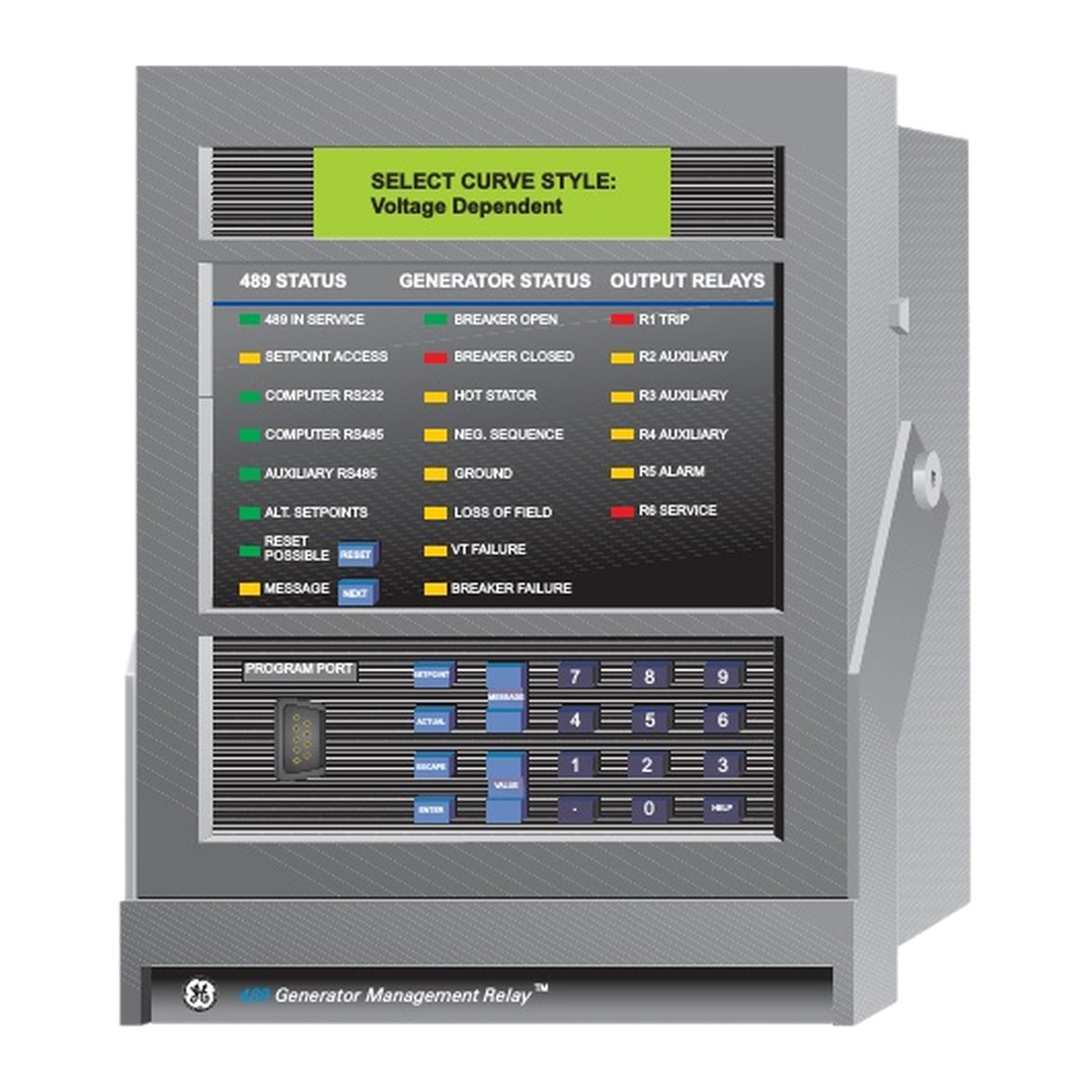

رله مدیریت ژنراتور GE Multilin 489-P5-LO-A20-E یک تجهیز دیجیتال حفاظت، پایش و اندازه‌گیری است که برای ژنراتورهای سنکرون یا القایی کوچک تا متوسط، فعال در فرکانس‌های ۲۵، ۵۰ یا ۶۰ هرتز، طراحی شده است. این سیستم به‌عنوان عضوی از خانواده رله‌های SR، دارای ساختار کشویی است و الگوریتم‌های پیشرفته حفاظتی، از جمله حفاظت دیفرانسیل استاتور ژنراتور و تشخیص ۱۰۰٪ خطای اتصال زمین استاتور، ارائه می‌دهد.
این واحد با استفاده از ۱۲ ورودی RTD مدل‌سازی حرارتی را مدیریت میکند، ورودیهای لرزش/سرعت را از طریق ۴ کانال ترانسدیوسر آنالوگ پردازش میکند و از ثبت پیوسته عملکرد با اسیلографی و ثبت رویداد پشتیبانی میکند. یکپارچه‌سازی با معماری‌های DCS و SCADA صنعتی از طریق ارتباطات RS232 جلویی، دو رابط RS485 و اترنت 10BaseT، با پشتیبانی از پروتکل‌های Modbus RTU، Modbus TCP/IP و DNP 3.0، امکان‌پذیر است.
| گزینه کد | انتخاب | مشخصات / توضیحات |
|---|---|---|
| مدل | 489 | سیستم حفاظت ژنراتور |
| ورودی جریان فاز | P5 | ثانویههای CT فاز ۵ آمپر |
| منبع تغذیه | LO | DC: ۲۴ تا ۶۰ ولت؛ AC: ۲۰ تا ۴۸ ولت در ۴۸ تا ۶۲ هرتز |
| خروجی‌های آنالوگ | A20 | خروجی‌های آنالوگ ۴ تا ۲۰ میلی‌آمپر |
| بهبودها | E | نمایشگر ارتقایافته، LCD بزرگ‌تر، صفحه‌کلید بهبودیافته به‌علاوه پورت اترنت 10BaseT |
| حفاظت محیطی | [None] | استاندارد (پوشش هم‌ریخت برای محیط‌های سخت انتخاب نشده است) |
| دسته‌بندی پارامتر | مشخصات |
|---|---|
| سازنده | GE Vernova / Multilin |
| ورودیهای جریان فاز | ثانویههای CT فاز ۵ آمپر (محدوده تبدیل: ۰٫۰۲ تا ۲۰ برابر CT) |
| منبع تغذیه کنترل (LO) | DC: ۲۰ تا ۶۰ ولت DC؛ AC: ۲۰ تا ۴۸ ولت AC در ۴۸ تا ۶۲ هرتز |
| مصرف توان | حداکثر ۴۵ ولت‌آمپر، معمولاً ۲۵ ولت‌آمپر |
| خروجی‌های آنالوگ | ۴ کانال فعال ۴ تا ۲۰ میلی‌آمپر (دقت: ±۱٪ مقیاس کامل، حداکثر بار: ۱۲۰۰ اهم) |
| ورودیهای مبدل آنالوگ | ۴ کانال؛ ۰ تا ۱ میلی‌آمپر، ۰ تا ۲۰ میلی‌آمپر یا ۴ تا ۲۰ میلی‌آمپر (امپدانس: ۲۲۶ اهم ±۱۰٪) |
| ورودیهای RTD | ۱۲ ورودی؛ پلاتینیوم ۱۰۰ اهم سهسیمه، نیکل ۱۰۰ اهم، نیکل ۱۲۰ اهم، مس ۱۰ اهم |
| ورودیهای دیجیتال | ۹ ورودی ایزوله‌شده با اپتوکوپلر (کنتاکت خشک < ۴۰۰ اهم)؛ تغذیه حسگر: +۲۴ ولت DC حداکثر در ۲۰ میلی‌آمپر |
| رله‌های خروجی | ۶ کنتاکت الکترومکانیکی Form C (۱۰ آمپر مقاومتی در ۱۲۰/۲۵۰ ولت AC) |
| ورودیهای ولتاژ فاز | ثانویه VT: مقیاس کامل ۲۰۰ ولت AC؛ حداکثر پیوسته: ۲۸۰ ولت AC؛ بار: > ۵۰۰ کیلو‌اهم |
| ورودیهای ولتاژ نول | ثانویه VT: مقیاس کامل ۱۰۰ ولت AC؛ حداکثر پیوسته: ۲۸۰ ولت AC؛ بار: > ۵۰۰ کیلو‌اهم |
| ارتباطات سریال | ۱ رابط RS232 در پنل جلو (۹۶۰۰ بود)؛ ۲ رابط RS485 در پنل عقب (۳۰۰ تا ۱۹۲۰۰ بود) |
| ارتباط اترنت | ۱ پورت مسی RJ45 با سرعت ۱۰ مگابیت بر ثانیه |
| پروتکل‌های ارتباطی | Modbus RTU، Modbus TCP/IP، DNP 3.0 سطح ۲ |
| دمای عملیاتی | -۴۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد |
| دمای نگهداری | -۴۰ درجه سانتی‌گراد تا +۸۵ درجه سانتی‌گراد |
| رطوبت عملیاتی | حداکثر ۹۵٪ بدون چگالش در دمای ۵۵ درجه سانتی‌گراد |
| ارتفاع و درجه آلودگی | حداکثر ۲۰۰۰ متر؛ درجه آلودگی ۲ |
| پین کانکتور / ترمینال | کارکرد |
|---|---|
| A1 | شیلد RTD |
| A2 - A4 | RTD شماره ۱ (جبران‌سازی، برگشت، داغ) |
| A5 - A7 | RTD شماره ۲ (جبران‌سازی، برگشت، داغ) |
| A8 - A10 | RTD شماره ۳ (جبران‌سازی، برگشت، داغ) |
| A11 - A13 | RTD شماره ۴ (جبران‌سازی، برگشت، داغ) |
| A14 - A16 | RTD شماره ۵ (جبران‌سازی، برگشت، داغ) |
| A17 - A19 | RTD شماره ۶ (جبران‌سازی، برگشت، داغ) |
| B1 - B3 | رابط کمکی RS485 (+، -، COM) |
| B4 - B11 | خروجی‌های آنالوگ ۱ تا ۴ (+، - برای هر خروجی) |
| B12 - B19 | ورودیهای آنالوگ ۱ تا ۴ (+۲۴ ولت، +، - برای هر ورودی) |
| B20 - B21 | COM ورودیهای آنالوگ |
| D1 - D3 | RTD شماره 7 (جبران‌سازی، برگشت، داغ) |
| D4 - D6 | RTD شماره 8 (جبران‌سازی، برگشت، داغ) |
| D7 - D9 | RTD شماره 9 (جبران‌سازی، برگشت، داغ) |
| D10 - D12 | RTD شماره 10 (جبران‌سازی، برگشت، داغ) |
| D13 - D15 | RTD شماره 11 (جبران‌سازی، برگشت، داغ) |
| D16 - D18 | RTD شماره 12 (جبران‌سازی، برگشت، داغ) |
| D19 - D21 | ورودیهای دیجیتال قابل تخصیص 1 تا 3 |
| D22 - D25 | ورودیهای دیجیتال قابل تخصیص 4 تا 7 |
| D26 | کلید دسترسی +24V DC |
| D27 | ورودی دسترسی |
| D28 | ورودی وضعیت بریکر |
| E1 - E12 | رله‌های خروجی R1 تریپ، R2 کمکی، R3 کمکی |
| F1 - F12 | رله‌های خروجی R4 کمکی، R5 هشدار، R6 در سرویس |
| G1 - G3 | ورودیهای جریان فاز A (16/5A، 1A/COM) |
| G4 - G6 | ورودیهای جریان فاز B (16/5A، 1A/COM) |
| G7 - G9 | ورودیهای جریان فاز C (16/5A، 1A/COM) |
| G10 - G12 | ورودیهای برق کنترلی (+/L، -/N، زمین) |
| H1 - H3 | ورودیهای جریان زمین (16/5A، 1A/COM) |
| H4 - H6 | ورودیهای CT نول (16/5A، 1A/COM) |
| H7 - H9 | حس ولتاژ فاز (Va، Vb، Vc) |
| H10 - H12 | اتصالات نول حس ولتاژ / دلتا باز |
