ماژول ورودی GE Multilin Universal Relays UR-8GH | دارای 4 CT/4 VT

نمای کلی محصول

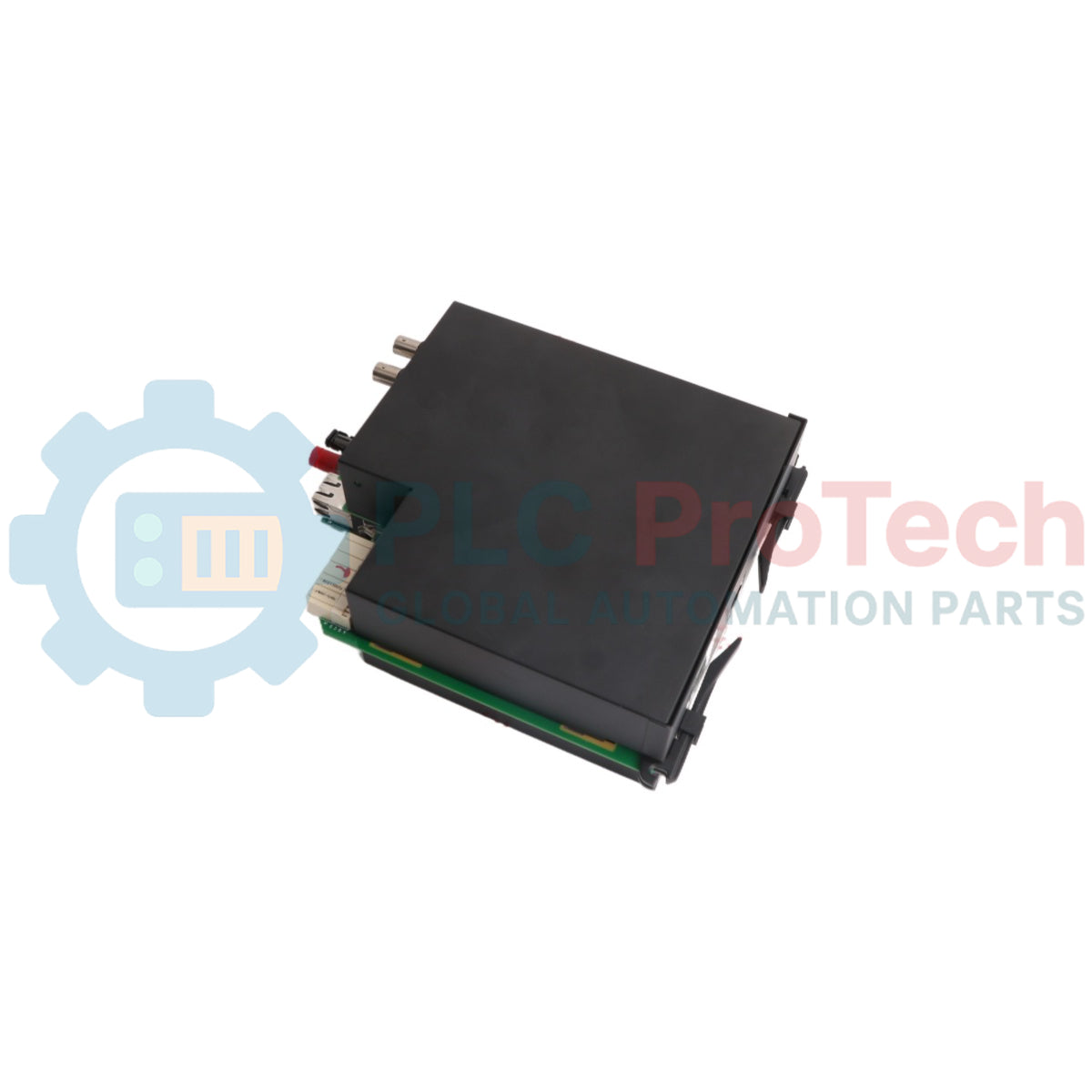

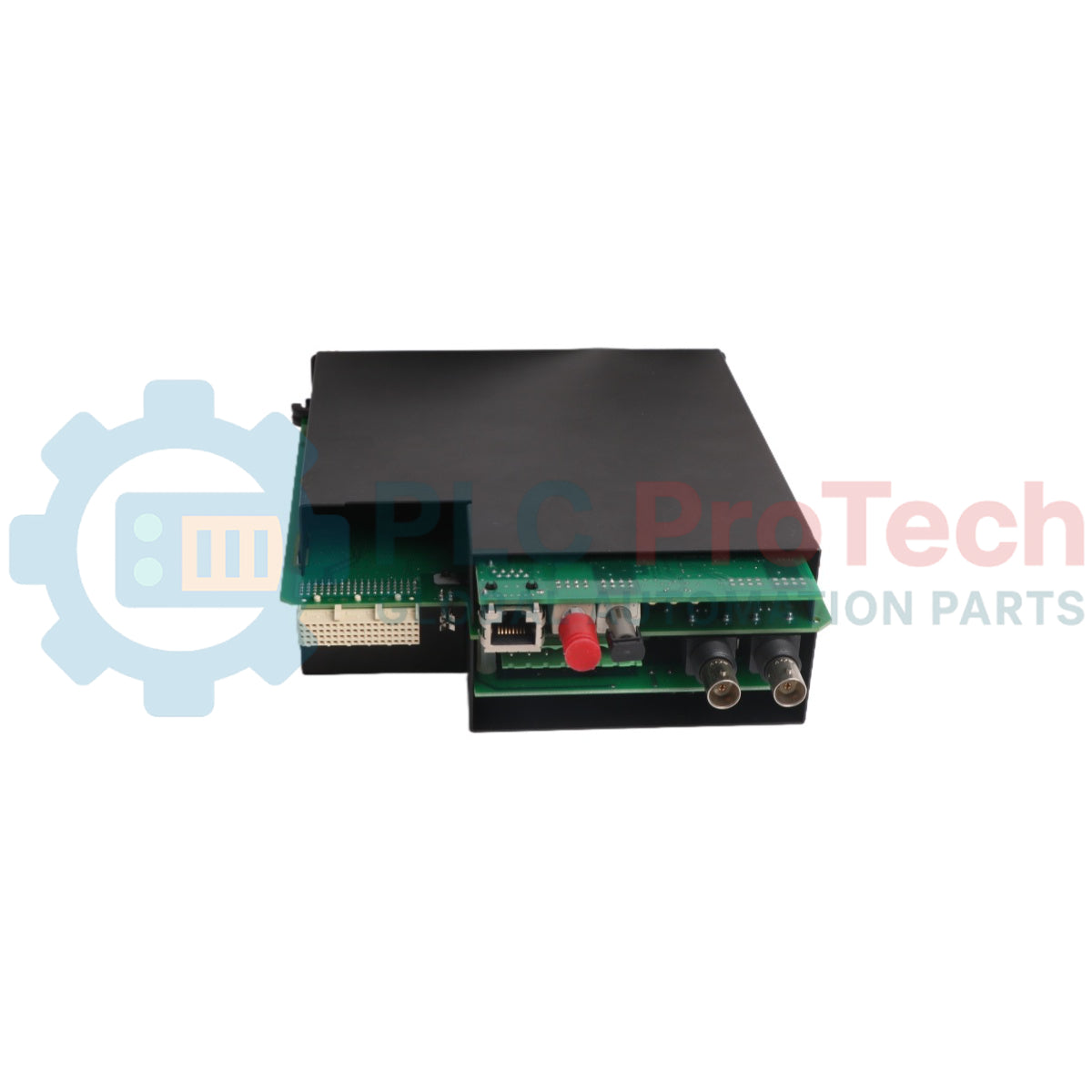

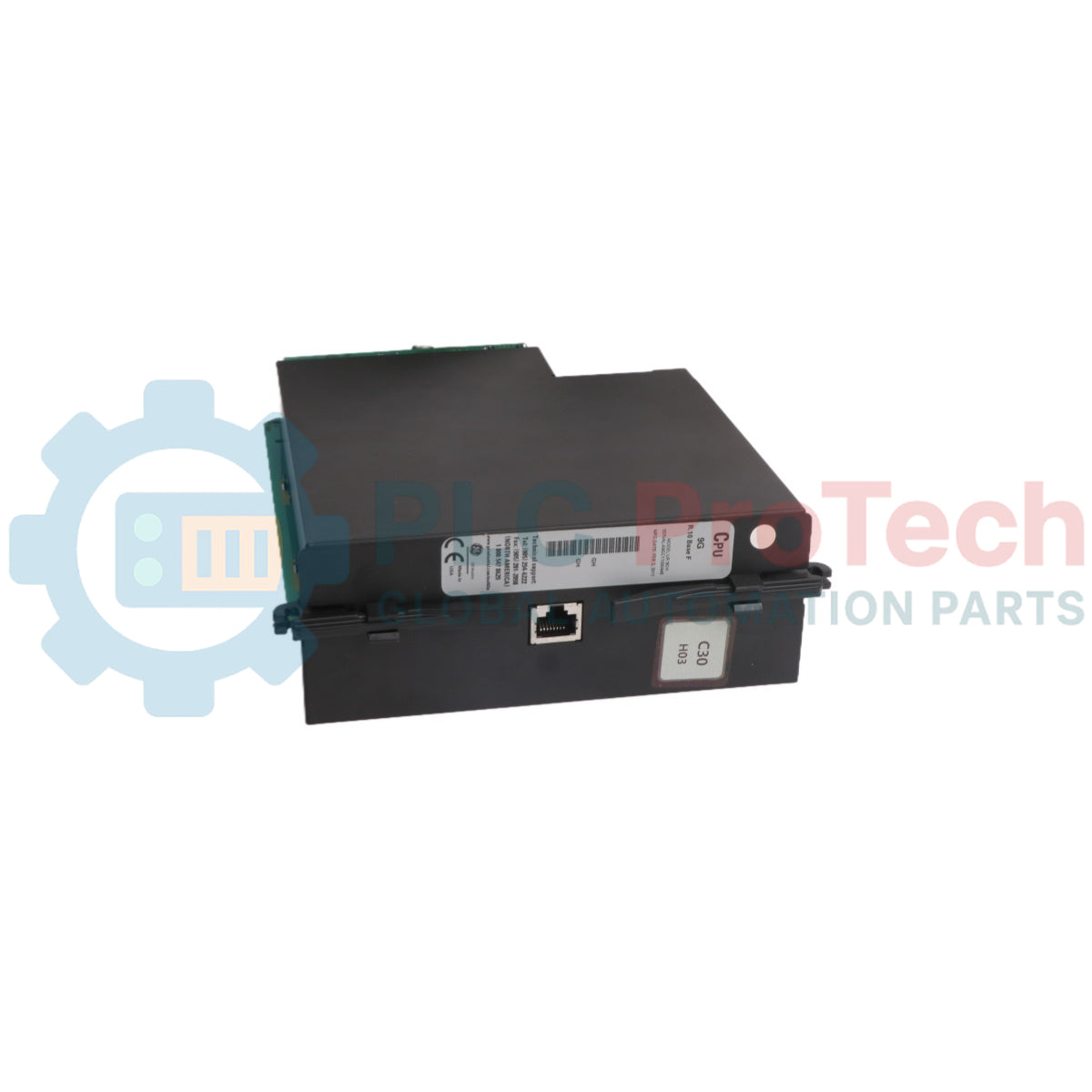

 UR-8GH (UR8GH) یک رابط اخذ داده آنالوگ با دقت بالا است که شرکت General Electric آن را برای اکوسیستم حفاظت شبکه  UR Series (رله‌های یونیورسال) مهندسی کرده است. این کارت حیاتی که به‌عنوان یک بلوک مقیاس‌گذاری اولیه با چگالی بالا عمل می‌کند، دینامیک ولتاژ و جریان با ظرفیت بالا را از ترانسفورماتورهای ابزار دقیق میدانی به خطوط پردازش میلی‌ولت هسته محاسباتی رله، به‌صورت ایمن کاهش می‌دهد. زیرساخت‌های توزیع برق—از پست‌های سوئیچینگ انتقال با ولتاژ فوق‌العاده بالا و نیروگاه‌های برق‌آبی خودکار گرفته تا تأسیسات سنگین فرآوری پتروشیمی—برای ثبت اختلال‌های خطی زیرچرخه‌ای و نوسان‌های فاز ولتاژ به  UR-8GH (UR8GH) متکی هستند. این ماژول با فراهم‌کردن 4 کانال ورودی ایزوله گالوانیکی CT (ترانسفورماتور جریان) و 4 کانال ورودی VT (ترانسفورماتور ولتاژ) روی یک زیرلایه، محاسبه دقیق و لحظه‌ای کمیت‌های خط، کوتاه‌ترشدن زمان واکنش بریکر هنگام بروز خطاهای جریان بالا و به حداقل رسیدن زمان توقف برنامه‌ریزی‌نشده کارخانه را تضمین می‌کند.

پیکربندی فنی و اتصال حسگرها

ماتریس سیم‌کشی ساختاری پیشرفته، فیلترهای تفکیک کانال و محدوده‌های فرکانس عملیاتی ماژول اندازه‌گیری  UR-8GH دقت پایش شبکه آن را تعیین می‌کنند.

• دریافت پارامتر از دو منبع: به پیکربندی متوازن شبکه کانالی شامل 4 CT و 4 VT مجهز است که برای ردیابی هم‌زمان خطوط ولتاژ و جریان سه‌فاز، به‌همراه یک مسیر مستقل زمین نول، طراحی شده است.

• مرزهای حفاظت گالوانیکی: یک سد ایزولاسیون ساختاری پیشرفته بین بلوک اتصال ترمینال و صفحه‌پشتی پردازش داخلی ایجاد می‌کند و مانع آسیب‌دیدن پردازنده اصلی CPU بر اثر جهش‌های شدید خطای القایی می‌شود.

• همگام‌سازی فاز زیرنمونه: با منطق صفحه‌پشتی Universal Relay کاملاً همگام عمل می‌کند و از ایجاد هرگونه انحراف زاویه فاز بین نمونه‌برداری‌های متناظر شکل‌موج جریان و ولتاژ جلوگیری می‌کند.

• ماتریس نگاشت پویای شبکه: مقادیر آنالوگ با دقت بالا را به میان‌افزار سامانه میزبان منتقل می‌کند تا از مسیرهای پیچیده منطق حفاظتی، از جمله حفاظت دیستانس (۲۱)، اضافه‌جریان جهت‌دار (۶۷) و تله‌متری پایش همگام خطوط، پشتیبانی کند.

مشخصات فنی

پرسش‌های متداول سیستم حفاظت و عیب‌یابی

مهندسان سیستم چگونه کالیبراسیون تک‌تک CT/VTها را تأیید می‌کنند یا شاخص‌های مدار باز را در UR-8GH عیب‌یابی می‌کنند؟

اندازه‌گیری‌های برداری آنالوگِ برقدار را می‌توان به‌صورت غیرفعال از طریق پنل LCD جلویی شاسی رله یونیورسال ارزیابی کرد یا مستقیماً در محیط کاری نرم‌افزار EnerVista UR عیب‌یابی نمود. این محیط پیکربندی، نمودارهای بلادرنگ دامنه جریان، زوایای فاز و اعوجاج‌های موج هارمونیکی را نمایش می‌دهد و امکان تشخیص فوری معکوس‌شدن فاز ترانسفورماتور جریان یا خطوط نول بدون اتصال زمین را فراهم می‌کند.

پیامدهای بروز خطای مدار بازِ برنامه‌ریزی‌نشده در یک کانال ترانسفورماتور جریان فعال UR-8GH چیست؟

بازشدن مدار در حلقه ثانویه CT فعال، گذراهای خطرناکِ ولتاژ بالا را در دو سر پین‌های ترمینال ایجاد می‌کند که خطر برق‌گرفتگی مرگبار برای کارکنان به همراه دارد و باعث شکست دی‌الکتریک در مدار ورودی ماژول می‌شود. تکنسین‌ها باید پیش از جدا کردن هر پیچ ترمینال خط جریان، از درگیر بودن محکم بلوک‌های اتصال کوتاه اطمینان حاصل کنند.

آیا می‌توان ماژول UR-8GH را زمانی که پنل اتوماسیون تأسیسات همچنان برق‌دار است، تعویض یا نصب کرد؟

برای جلوگیری از ولتاژهای القایی مرگبار ناشی از بازبودن خطوط CT، قطع تصادفی کلیدهای برق‌دار پست یا آسیب قوس‌های الکتریکی به ریزپردازنده بک‌پلین داخلی، پیش از خارج‌کردن یا جاگذاری هر ماژول باید همه منابع تغذیه و ترانسفورماتور جریان را کاملاً از محفظه رله جدا کنید.

پروتکل مهندسی و نصب میدانی

• محدودیت‌های اتصال سیم به پیچ ترمینال و مشخصات گشتاور:

  هنگام اتصال سیم‌های ضخیم ترانسفورماتور ابزار دقیق به ترمینال‌بلوک UR-8GH، برای جلوگیری از بیرون‌کشیده‌شدن سیم‌ها از سرسیم‌های حلقه‌ای با یکپارچگی بالا استفاده کنید. رابط‌های سیمی را به‌درستی وارد کنید و پیچ‌های ترمینال را دقیقاً با گشتاور 1.4 N-m (12.4 اینچ-پوند) سفت کنید. اتصالات شل ترمینال جریان باعث گرم‌شدن مقاومتی می‌شوند و می‌توانند قوس الکتریکی فشارقوی ایجاد کنند که نقاط لحیم‌کاری PCB زیرین را از بین می‌برد.

• راهنمای شیلدگذاری زوج‌تابیده و سرکوب نویز:

  همه مدارهای ثانویه حساس ترانسفورماتورهای جریان و ولتاژ را از طریق کابل‌های ابزار دقیق زوج‌تابیده و شیلددار اختصاصی عبور دهید. شیلد کابل‌ها را فقط در یک نقطه داخل محفظه پنل رله به زمین متصل کنید. این قاعده نصب مانع از آن می‌شود که نویز الکترومغناطیسی با فرکانس بالا، تولیدشده توسط کلیدهای قدرت فشارقوی مجاور، اندازه‌گیری‌های زاویه فاز رله را مخدوش کند.
