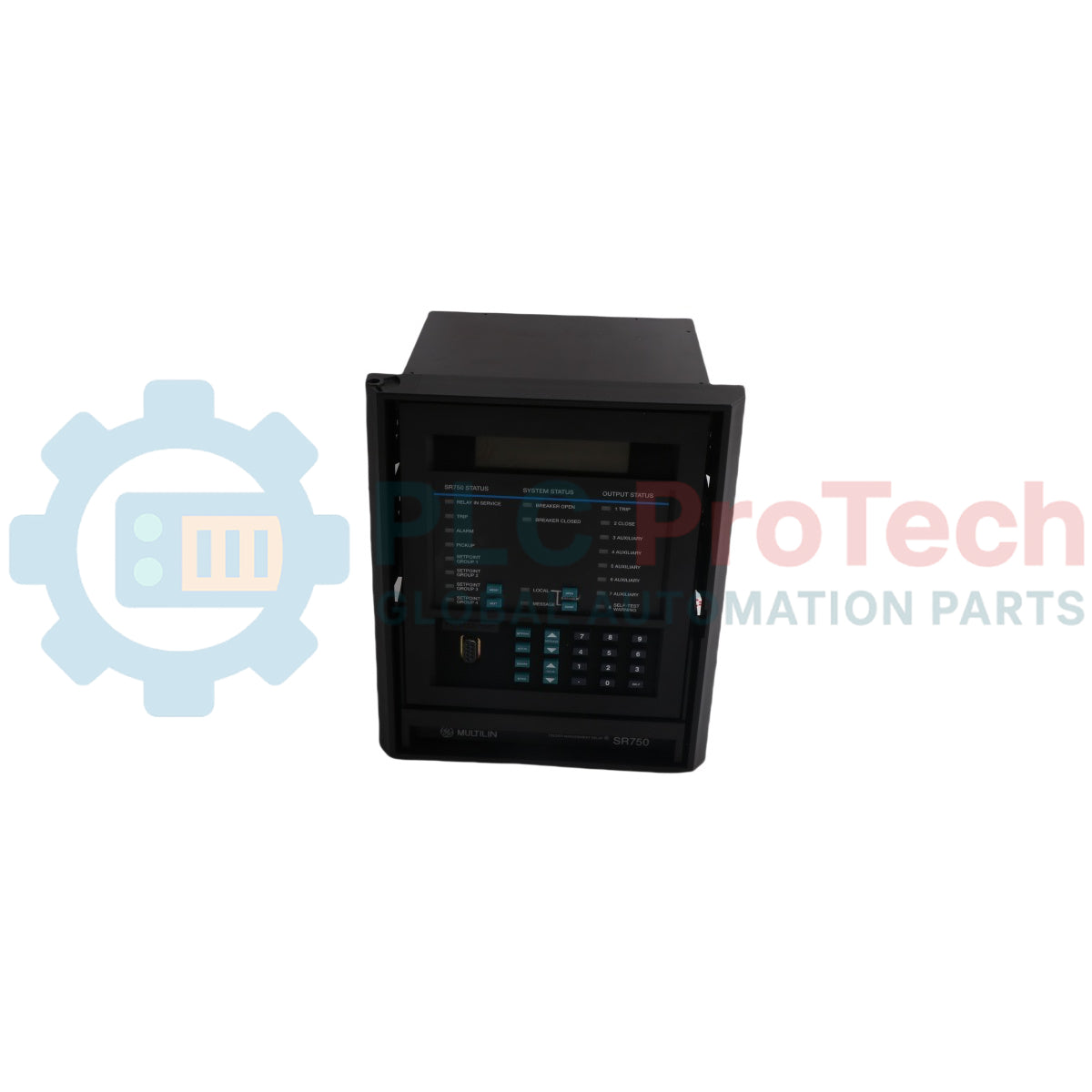

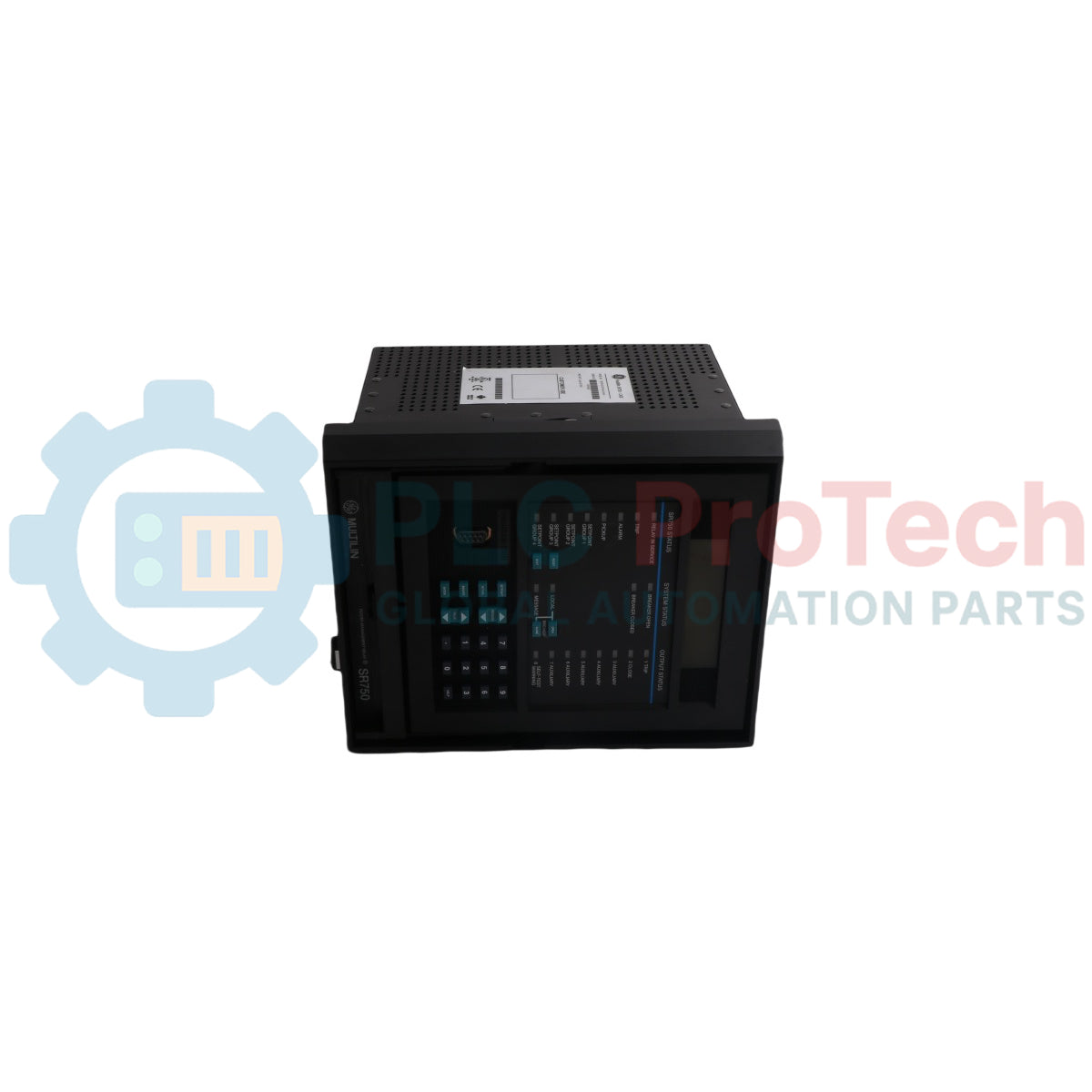

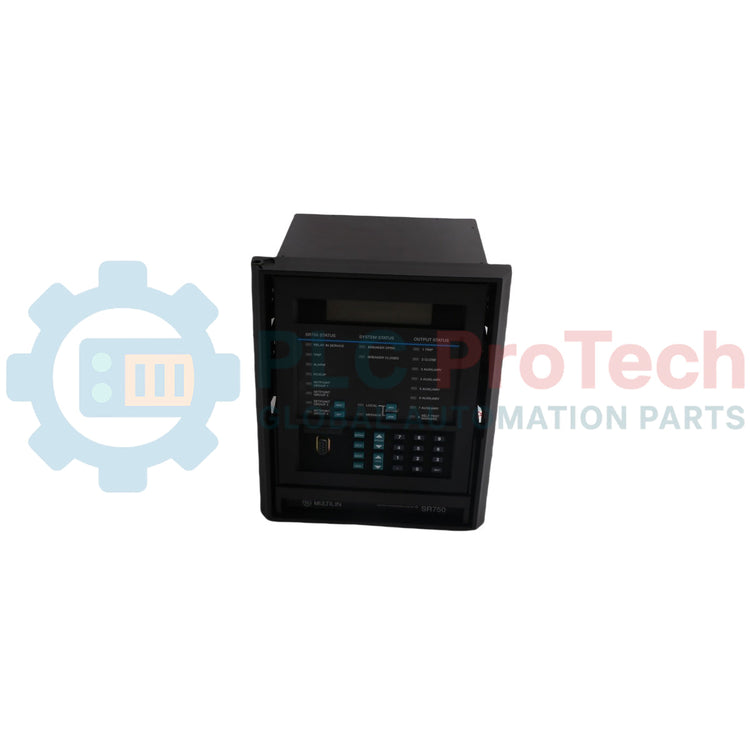

رله مدیریت فیدر GE Vernova Multilin 750 یک سیستم دیجیتال برای مدیریت جامع، حفاظت اولیه و کنترل فیدرهای توزیع است. این رله که بدون قابلیت وصل مجدد خودکار طراحی شده تا از سری 760 متمایز باشد، حفاظت پشتیبان قدرتمندی برای باسها، ترانسفورماتورها و خطوط انتقال در قالب ساختار کشویی فراهم میکند. این تجهیز با قابلیتهای کامل اندازهگیری و گزینههای ورودی/خروجی آنالوگ، دید کاملی از وضعیت داراییها فراهم کرده و با زیرساختهای پایش و کنترل یکپارچه میشود.
GE Multilin 750-P5-G5-D5-HI-A1-R یک سیستم حفاظت صنعتی است که برای فیدرهای توزیع در شبکههای زمینشده مستقیم، زمینشده با امپدانس بالا یا زمینشده تشدیدی طراحی شده است. این تجهیز دارای ورودیهای اختصاصی جریان فاز 5 آمپر، ورودیهای جریان زمین توالی صفر 5 آمپر و ورودیهای حساس جریان زمین 5 آمپر است تا نیازهای خاص تشخیص خطا را پوشش دهد. این رله با کار در محدوده وسیع توان کنترلی فشارقوی، به یک کانال خروجی آنالوگ مستقل و نشانگر LED قرمز روی پنل جلویی برای نمایش بسته بودن بریکر مجهز است. Multilin 750 با استفاده از پروتکلهای صنعتی استاندارد و گزینههای لایه فیزیکی سریال و اترنت، پردازش سریع خطا، اینترلاکینگ و گزارش وضعیت را اجرا میکند تا اتوماسیون پست بهینه شده و از ترانسفورماتورهای بالادست و باسهای توزیع محافظت شود.
| کد انتخاب | شرح |
|---|---|
| 750 | مدل پایه: رله مدیریت فیدر (بدون وصل مجدد خودکار) |
| P5 | ورودیهای جریان فاز: ثانویه ۵ آمپر |
| G5 | ورودیهای جریان زمین: توالی صفر ۵ آمپر |
| D5 | ورودیهای جریان زمین حساس: زمین حساس ۵ آمپر |
| HI | منبع تغذیه: ۸۸ تا ۳۰۰ VDC، ۷۰ تا ۲۶۵ VAC در فرکانس ۴۸ تا ۶۲ هرتز |
| A1 | خروجیهای آنالوگ: هشت خروجی آنالوگ ۰ تا ۱ میلیآمپر* |
| R | LED وضعیت بریکر: LED قرمزِ بستهبودن بریکر |
* توجه: بر اساس مستندات مهندسی استاندارد، پسوند A1 خروجیهای ۰ تا ۱ میلیآمپر را فراهم میکند، درحالیکه گزینههای جایگزین مانند A20 پیکربندیهای ۴ تا ۲۰ میلیآمپر ارائه میدهند. سختافزار کلی از سیگنالدهی مقیاسپذیر ترانسدیوسر برای حلقههای صنعتی استاندارد پشتیبانی میکند.
| پارامتر | مشخصات |
|---|---|
| سازنده | GE Vernova |
| سری پایه | رله مدیریت فیدر سری 750 |
| ورودی جریان فاز (P5) | ورودی ثانویه ترانسفورماتور جریان (CT) ۵ آمپر |
| ورودی جریان توالی صفر (G5) | ورودی جریان توالی صفر ۵ آمپر |
| ورودی جریان زمین حساس (D5) | ورودی جریان زمین حساس ۵ آمپر |
| گزینههای منبع تغذیه کنترلی (HI) | ۸۸ تا ۳۰۰ VDC، یا ۷۰ تا ۲۶۵ VAC در فرکانس ۴۸ تا ۶۲ هرتز |
| خروجیهای آنالوگ (A1) | هشت خروجی آنالوگ ۰ تا ۱ میلیآمپر |
| LED وضعیت بریکر (R) | LED قرمزِ بستهبودن بریکر |
| سطح تحریک TOC فاز/نول/زمین | ۰٫۰۵ تا ۲۰٫۰۰ برابر CT با گامهای ۰٫۰۱ |
| سطح تحریک TOC زمین حساس | ۰٫۰۰۵ تا ۱٫۰۰۰ برابر CT با گامهای ۰٫۰۰۱ |
| شکلهای منحنی TOC | معکوس فوقالعاده/خیلی/متوسط/عادی ANSI؛ زمان معین؛ منحنیهای A/B/C و کوتاه IEC؛ منحنیهای A/B انعطافپذیر؛ شدید/خیلی/معکوس/کوتاه IAC |
| دقت تأخیر IOC | ۰ تا +۲۰ میلیثانیه (در تأخیر زمانی غیرصفر) |
| محدوده فرکانس | ۱۶ تا ۶۵ هرتز |
| دقت فرکانس | ±۰٫۰۲ هرتز |
| دقت اندازهگیری جریان | ±۰٫۵٪ از کل مقیاس |
| دقت اندازهگیری ولتاژ | ۰٫۲۵٪ از کل مقیاس |
Global Express Shipping
Returns & Warranty
تولیدکننده: General Electric
شماره محصول: 750-P5-G5-D5-HI-A1-R
کشور سازنده:ایالات متحده آمریکا
نوع محصول: رله مدیریت فیدر
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 8500g
ابعاد: ۲۲۰ میلیمتر × ۲۷۵ میلیمتر × ۳۰۰ میلیمتر (عرض × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
