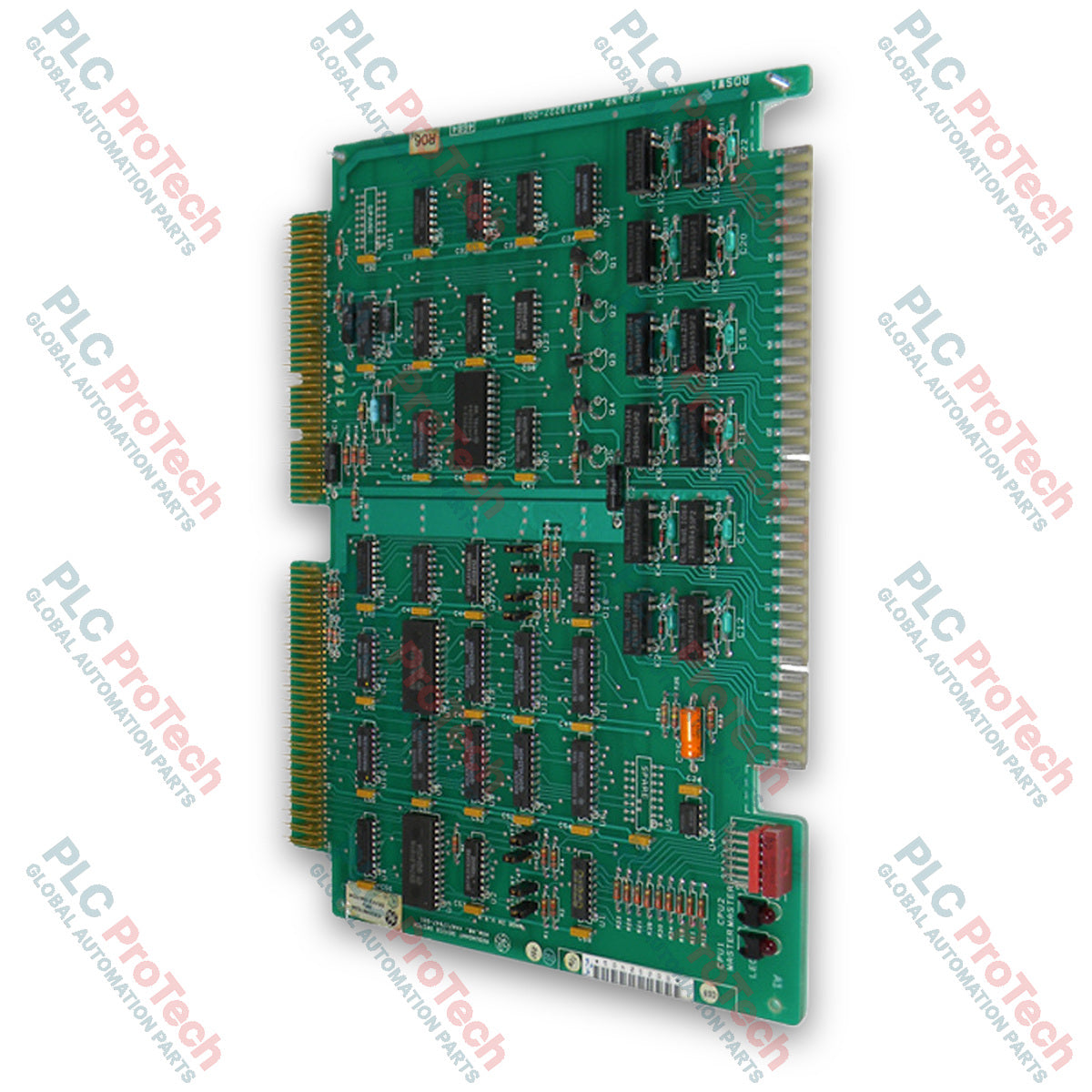

ماژول سوئیچ دستگاه سری General Electric IC600RB752 Six

SKU IC600RB752

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IC600RB752
Origin ایالات متحده آمریکا
نوع محصول: ماژول سوئیچ دستگاه
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1.0 kg
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

تعداد

Call sales Contact

Product Description

توضیحات

ماژول General Electric IC600RB752 یک ماژول تخصصی Device Switch است که برای استفاده در سیستم‌های PLC سری شش، با واحد پردازنده افزونه (RPU)، طراحی شده است. این ماژول دارای ۱۲ رله رید Form C است و امکان اشتراک‌گذاری آسان تجهیزات جانبی خارجی مانند چاپگرها، CRTها و رایانه‌های میزبان را بین CPU اصلی و پشتیبان متصل به RPU فراهم می‌کند. این ماژول از طریق یک کانکتور ۳۶پین نصب‌شده در قسمت جلو قابل دسترسی است و ماژول‌های سوئیچ CPU و I/O را ایزوله کرده و به‌صورت ایمن به ماژول کنترل داده و حافظه مرتبط متصل می‌کند.

IC600RB752 با تایمر watchdog داخلی و نمایشگر وضعیت هفت‌قسمتی، بازخورد بصری فوری درباره پیکربندی سیستم و شرایط خطا ارائه می‌دهد. جامپرهای گزینه روی برد به تکنسین‌ها امکان می‌دهند الزامات انتقال داده و پارامترهای عملیاتی را متناسب با معماری‌های خاص اتوماسیون افزونه پیکربندی کنند.

ویژگی‌ها

۱۲ رله رید مستقل Form C برای اشتراک‌گذاری تجهیزات جانبی و خطوط ارتباطی
کانکتور ۳۶پین نصب‌شده در قسمت جلو برای اتصال ایمن سیگنال‌های خارجی
نمایشگر LED وضعیت هفت‌قسمتی برای نمایش پیکربندی سیستم و عیب‌یابی خطاها
پایش تایمر watchdog همراه با نمایش خطای خارجی
جامپرهای گزینه قابل تنظیم روی برد برای انتخاب سفارشی انتقال داده
دارای تأییدیه UL طبق استاندارد شماره 508 برای تجهیزات کنترل صنعتی

کاربردها

معماری‌های پردازنده افزونه PLC سری شش
اشتراک‌گذاری تجهیزات جانبی خارجی (CRTها، چاپگرها و مودم‌ها) بین CPUهای اصلی و پشتیبان
سوئیچ‌کردن خطوط ارتباطی بین رایانه‌های میزبان یا مودم‌های افزونه
مسیریابی سیگنال‌های آنالوگ بین زنجیره‌های I/O اصلی و پشتیبان

مشخصات فنی

پارامتر	مشخصات
سازنده	General Electric
سری محصول	Series Six (واحد پردازنده افزونه)
شماره کاتالوگ / SKU	IC600RB752
نوع ماژول	ماژول Device Switch (برد مدار)
نوع رله	۱۲ رله رید Form C
مقادیر نامی کنتاکت رله	حداکثر جریان 250 mA، حداکثر ولتاژ 25V DC یا AC، حداکثر زمان لرزش کلید 5 ms (فقط برای بارهای مقاومتی)
نیازمندی‌های توان	5V DC، 1.5 A (تأمین‌شده توسط منبع تغذیه RPU)
دمای کاری	0 degC تا 60 degC (خارج از رک)
دمای نگهداری	-40 degC تا +70 degC
رطوبت کاری	5% تا 95% بدون میعان
گواهی‌ها	دارای تأییدیه UL (استاندارد شماره 508)
کشور سازنده	ایالات متحده

اتصالات / رابط‌ها

کانکتور ۳۶پین: کانکتور رو به جلو که دسترسی ترمینالی به هر ۱۲ کنتاکت رله Form C را فراهم می‌کند (Normally Open، Normally Closed و Common برای هر کانال).
نشانگرهای وضعیت: نمایشگر LED هفت‌قسمتی که حالت‌های کاری، وضعیت‌های عملکرد عادی و کدهای خطای RPU (کدهای 0-9) را نشان می‌دهد. LEDهای مجزا وضعیت فعال CPU اصلی را برای CPU1 و CPU2 نشان می‌دهند.
بلوک‌های جامپر: جامپرهای داخلی برای انتخاب زمان‌های اسکن، پارامترهای انتقال رجیستر و نگاشت بیت پشتیبان.

راهنمای نصب

برد مدار IC600RB752 برای نصب در هشتمین شیار از سمت چپ رک واحد پردازنده افزونه (RPU) طراحی شده است. برای جا زدن محکم ماژول، از ابزار خارج‌سازی/درج ارائه‌شده همراه RPU استفاده کنید. پیش از نصب صفحه جلویی، تمام سیم‌کشی‌های لازم را به کانکتور ۳۶پین تکمیل کنید. مجموعه صفحه جلویی را با استفاده از پیچ‌های دستی بالایی و پایینی به رک محکم کنید. برای جلوگیری از آسیب به تجهیزات یا خاموش‌شدن ناخواسته سیستم، پیش از نصب یا تعویض، مطمئن شوید کلید RUN/HOLD منبع تغذیه اصلی RPU در وضعیت HOLD قرار دارد.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the General Electric IC600RB752 module?

The General Electric IC600RB752 is a specialized Device Switch Module designed for Series Six Redundant Processor Unit PLC systems. It utilizes 12 independent Form C reed relays to allow external peripherals like printers and CRTs to be shared seamlessly between primary and backup CPUs. This module ensures secure isolation between the CPU and I/O switch modules within redundant architectures.

What relay specifications and contact ratings does the General Electric IC600RB752 feature?

The General Electric IC600RB752 features 12 Form C reed relays rated for a maximum current of 250 mA and a maximum voltage of 25V DC or AC. These relay contacts support resistive loads only and have a maximum switch bounce of 5 milliseconds. All 12 relay channels are accessible via a front-mounted 36-point connector for secure signal termination.

How does the General Electric IC600RB752 provide status monitoring and diagnostics?

The General Electric IC600RB752 is equipped with an integrated watchdog timer and a seven-segment LED status display for immediate visual feedback. The display indicates operating modes, normal operation states, and RPU error codes ranging from 0 to 9. Additionally, individual LEDs on the module clearly indicate the active Master CPU status for both CPU1 and CPU2.

What are the power requirements and physical installation guidelines for the General Electric IC600RB752?

The General Electric IC600RB752 requires a 5V DC power supply drawing 1.5 A, which is supplied directly by the RPU power supply. Technicians must install this circuit board in the eighth slot from the left of the RPU rack using the supplied extraction and insertion tool. Before installation, ensure the RPU power supply RUN/HOLD switch is set to the HOLD position to prevent equipment damage.
