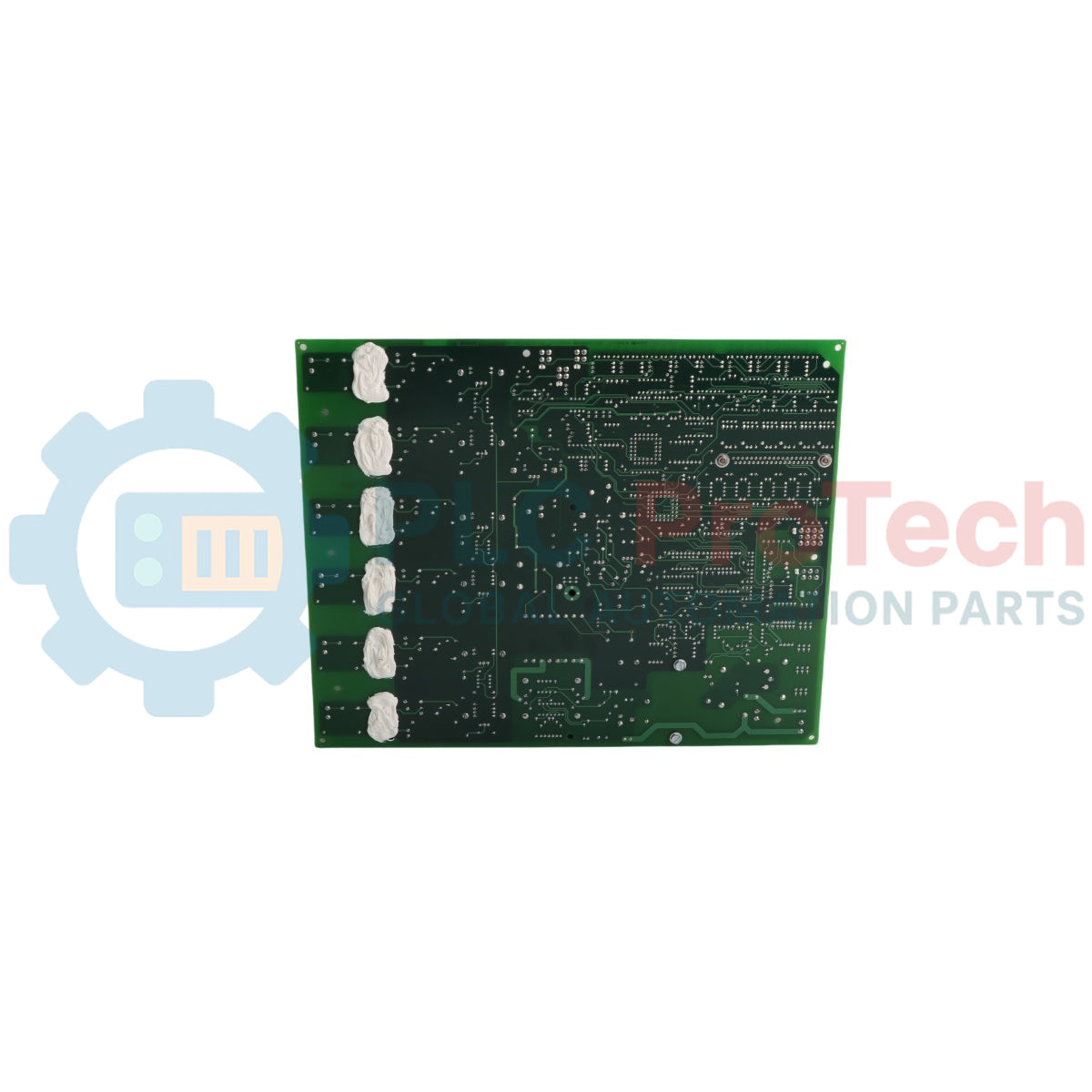

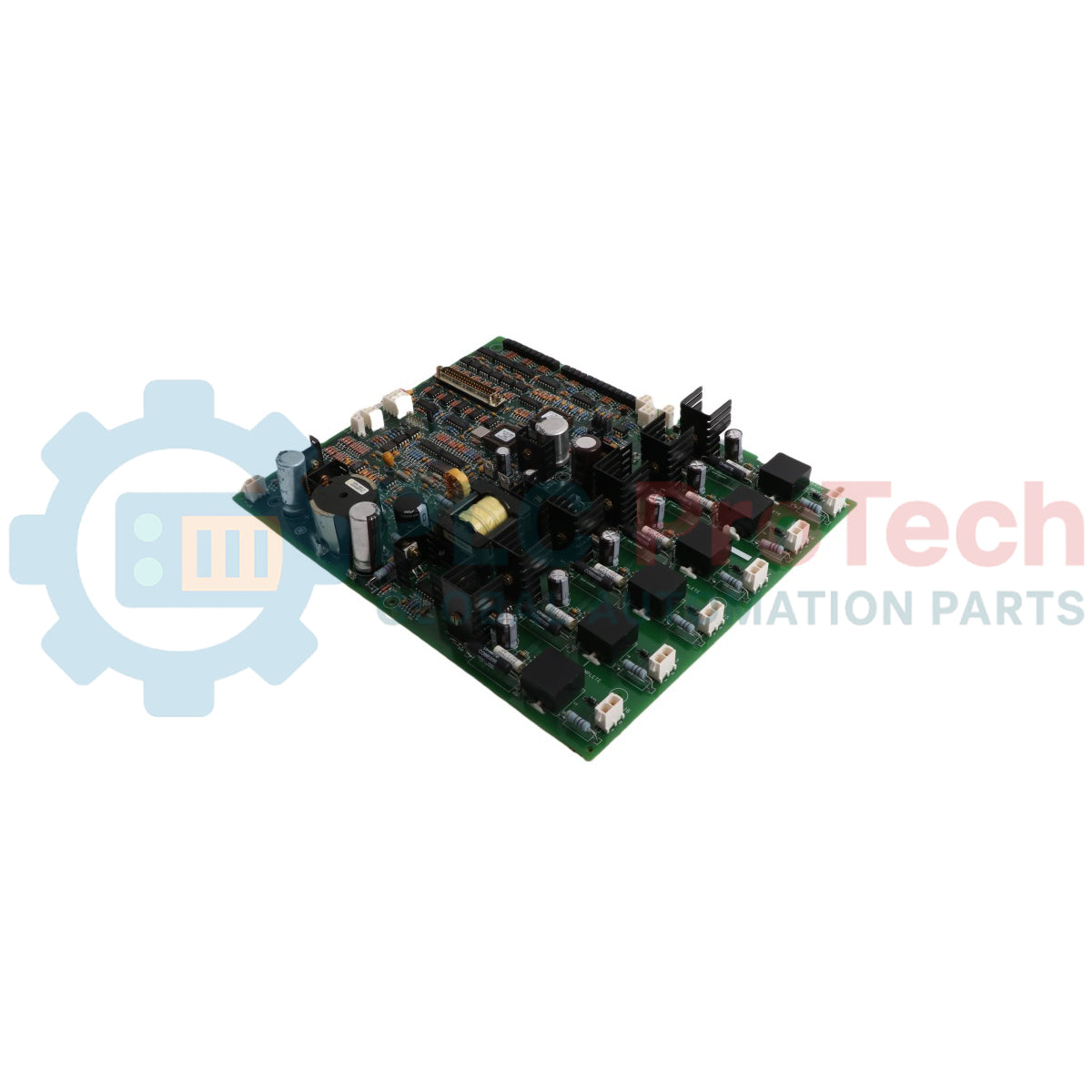

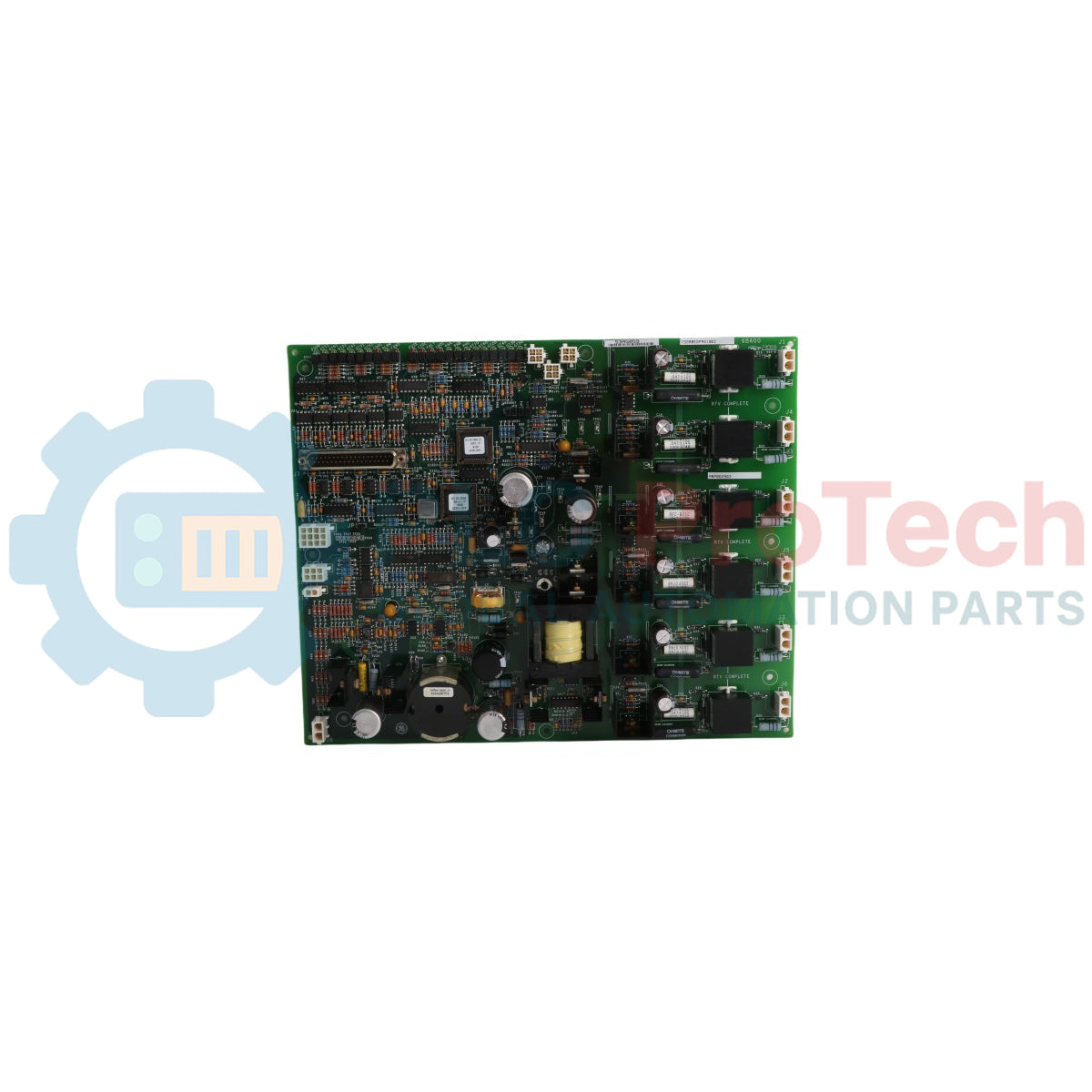

برد تقویت‌کننده پالس گیت General Electric IS200EGPAG1BEC | سیستم Mark VI

مروری بر محصول

برد General Electric IS200EGPAG1BEC به‌عنوان یک برد تقویت‌کننده پالس گیت (EGPA) حیاتی در سیستم کنترل توربین Speedtronic Mark VI عمل می‌کند. این سخت‌افزار تخصصی به‌عنوان رابط توان بین منطق کنترل و تریستورهای بزرگ (SCRها) یا IGBTهای مورد استفاده در کاربردهای استارتر استاتیک و سیستم‌های اکسایتر عمل می‌کند.

برد EGPA فرمان‌های تحریک سطح پایین را از پردازنده‌های کنترل دریافت کرده و آن‌ها را به پالس‌های گیت پرانرژی تقویت می‌کند. این پالس‌ها سوئیچینگ دقیق و سریع نیمه‌رساناهای قدرت را که برای تنظیم تحریک ژنراتور یا مدیریت گشتاور راه‌اندازی توربین‌های گازی سنگین ضروری است، تضمین می‌کنند. IS200EGPAG1BEC که به مدارهای افزونه صنعتی و سوئیچینگ پرسرعت مجهز است، حتی در محیط‌های دارای EMI بالا (تداخل الکترومغناطیسی) که معمولاً در سالن‌های تولید برق وجود دارند، پایداری عملیاتی را حفظ می‌کند.

مزایای فنی اصلی

IS200EGPAG1BEC برای قابلیت اطمینان بسیار بالا مهندسی شده است، زیرا نقص در ارسال پالس گیت می‌تواند به عملکرد نادرست پل و آسیب فاجعه‌بار به سخت‌افزار قدرت منجر شود.

ارسال پالس با جریان بالا

این برد دارای طبقات درایور قدرتمندی است که می‌توانند پالس‌های جریان بالا با لبه تند را که برای روشن‌کردن تریستورهای بزرگ ضروری هستند، ارسال کنند. این روش «تحریک سخت» تضمین می‌کند که نیمه‌رسانا به‌سرعت به هدایت کامل برسد، تلفات سوئیچینگ را به حداقل برساند و از گرم‌شدن موضعی ویفر سیلیکونی جلوگیری کند.

تشخیص جامع خطا

این ماژول صرفاً سیگنال ارسال نمی‌کند؛ بلکه سلامت مدار تحریک را نیز پایش می‌کند. IS200EGPAG1BEC دارای قابلیت‌های تشخیصی داخلی برای شناسایی مدار باز یا اتصال کوتاه در سیم‌های گیت است. هر ناهنجاری بلافاصله به کنترلر Mark VI گزارش می‌شود تا پیش از آسیب‌دیدن پل قدرت، منطق حفاظتی فعال شود.

ایزولاسیون گالوانیکی

برای محافظت از تجهیزات الکترونیکی کنترل حساس و کم‌ولتاژ رک Mark VI، برد EGPA ایزولاسیون گالوانیکی دقیق و قدرتمندی فراهم می‌کند. این ایزولاسیون از انتقال گذراهای ولتاژ بالا از پل قدرت به بک‌پلین کنترل جلوگیری کرده و یکپارچگی کل شبکه ابزار دقیق نظارت بر توربین (TSI) را تضمین می‌کند.

مشخصات فنی

راهنمای نصب مهندسی

یکپارچه‌سازی صحیح IS200EGPAG1BEC برای ایمنی سیستم تحریک یا راه‌اندازی حیاتی است.

درج و استقرار

پیش از نصب برد، اطمینان حاصل کنید که برق رک Mark VI قطع شده است؛ یا اگر در ویرایش سیستم شما به‌طور مشخص پشتیبانی می‌شود، پروتکل‌های «تعویض گرم» را دنبال کنید. برد را در شیار تعیین‌شده بلغزانید تا کانکتورهای بک‌پلین به‌طور کامل درگیر شوند. پیچ‌های ثابت پنل جلویی را محکم کنید تا اتصال مطمئن بدنه به زمین برقرار شود؛ این اتصال برای حذف نویز فرکانس بالا ضروری است.

مسیریابی سیم‌های گیت

سیم‌های گیت و کاتد را از پل تریستور به ترمینال‌های جلویی متصل کنید. برای این سیم‌ها از کابل زوج‌تابیده استفاده کنید تا برداشت القایی به حداقل برسد. این خطوط سیگنال را تا حد امکان کوتاه نگه دارید و آن‌ها را از باس‌بارهای AC یا DC با جریان بالا به‌صورت فیزیکی جدا کنید تا نویز القایی باعث «تحریک کاذب» SCRها نشود.

چرا IS200EGPAG1BEC را انتخاب کنیم؟

انتخاب IS200EGPAG1BEC اصل GE، همگام‌سازی کامل زمانی با Control ST (متن ساختاریافته) یا منطق بلوکی Mark VI را تضمین می‌کند. بردهای متفرقه یا تعمیرشده اغلب نمی‌توانند مشخصات دقیق زمان خیز پالس را رعایت کنند و این امر ممکن است به تقسیم نابرابر جریان در پیکربندی‌های تریستوری موازی منجر شود.

سطح ویرایش «BEC» نشان‌دهنده بهبودهای خاص در قطعات و به‌روزرسانی‌های سازگاری میان‌افزار است که برای رفع مشکلات اتلاف حرارت و پایداری بلندمدت خازن‌ها طراحی شده‌اند. استفاده از این قطعه اصیل GE تضمین می‌کند که توالی‌های راه‌اندازی و تحریک توربین شما در محدوده‌های عملکرد سخت‌گیرانه تعریف‌شده توسط سازنده اصلی تجهیزات باقی بمانند.

پرسش‌های متداول فنی

پرسش 1: علت اصلی خاموش‌شدن LED «OK» روی این برد چیست؟

پاسخ 1: خاموش‌شدن LED «OK» معمولاً نشان‌دهنده از دست‌رفتن ولتاژ ریل داخلی تغذیه یا نقص در منطق خودآزمایی برد است. منبع تغذیه بک‌پلین را بررسی کنید و مطمئن شوید برد کاملاً در جای خود قرار گرفته است. اگر LED همچنان خاموش بود، ممکن است ترانسفورماتور ایزولاسیون داخلی یا رگولاتور ولتاژ آسیب دیده باشد.

پرسش 2: آیا می‌توانم نسخه «G1B» را با نسخه «G1A» جایگزین کنم؟

پاسخ 2: اگرچه ممکن است ظاهر مشابهی داشته باشند، ویرایش G1B اغلب شامل اصلاحات سخت‌افزاری یا تلرانس‌های متفاوت قطعات است. همیشه مستندات «As-Built» مربوط به Mark VI خود را بررسی کنید. در سیستم‌های تحریک حیاتی، بهترین روش این است که همه بردهای EGPA در یک سطح ویرایش باشند تا ویژگی‌های تحریک یکسانی تضمین شود.

پرسش 3: آیا این برد به کالیبراسیون دستی نیاز دارد؟

پاسخ 3: خیر. IS200EGPAG1BEC یک برد ارسال پالس دیجیتال به آنالوگ است. زوایای تحریک و زمان‌بندی توسط پردازنده Mark VI کنترل می‌شوند. بااین‌حال، باید مقادیر مقاومت گیت نیمه‌رساناهای قدرت خود را بررسی کنید تا با قابلیت درایو برد مطابقت داشته باشند.

پرسش 4: برد در محیط‌های با دمای بالا چگونه عمل می‌کند؟

پاسخ 4: این برد برای خنک‌کاری همرفتی درون کابینت Mark VI طراحی شده است. اطمینان حاصل کنید فن‌ها و فیلترهای کابینت به‌خوبی نگهداری می‌شوند؛ گرمای بیش از حد می‌تواند به‌مرورزمان خازن‌های الکترولیتی روی برد را تخریب کرده و به لرزش پالس منجر شود.
