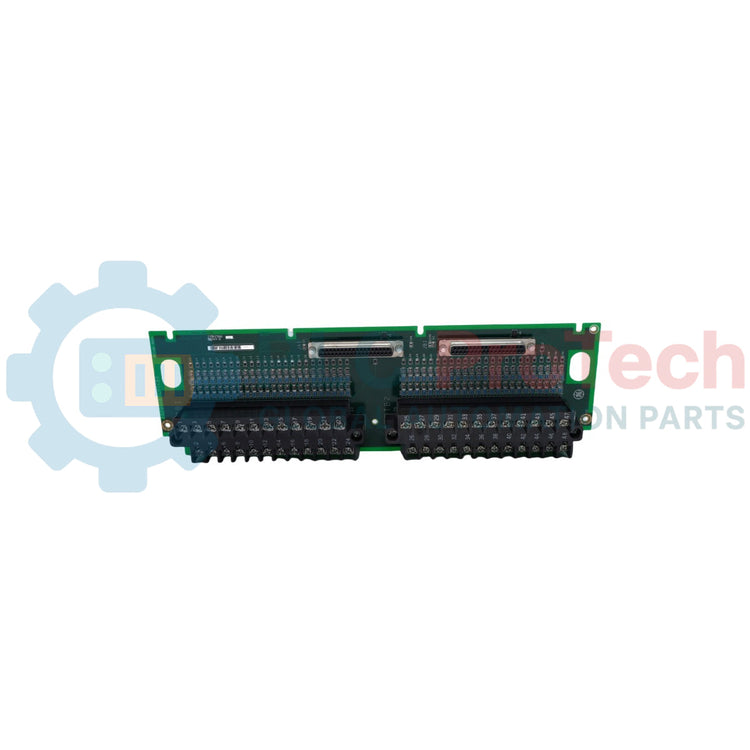

برد ترمینال ترموکوپل General Electric مدل IS200TBTCH1CBB برای EX2100

SKU IS200TBTCH1CBB

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS200TBTCH1CBB
کشور سازنده:ایالات متحده آمریکا
نوع محصول: برد ترمینال ترموکوپل
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 560g
ابعاد: ۳۳ سانتی‌متر × ۱۷٫۷ سانتی‌متر × ۲٫۵ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

IS200TBTCH1CBB به‌عنوان یک برد ترمینال ترموکوپل تخصصی عمل می‌کند که توسط GE Industrial Systems برای یکپارچه‌سازی در سری سیستم کنترل تحریک EX2100 طراحی شده است. این برد به‌عنوان یک لایه پایانه میدانی مقاوم، حداکثر ۲۴ ورودی مجزای ترموکوپل را دریافت کرده و به مجموعه برد پردازنده ترموکوپل VTCC هدایت می‌کند. IS200TBTCH1CBB برای هر کانال، سرکوب نویز فرکانس‌بالا و پردازش موضعی پارامترهای مرجع اتصال سرد را فراهم می‌کند؛ قابلیت‌هایی که برای حفظ حلقه‌های دقیق بازخورد دما در سامانه‌های تولید برق صنعتی ضروری هستند.

این برد دارای ترمینال‌بلوک‌های مانعِ قابل‌جداشدن و سنگین‌کاری است تا نصب میدانی کارآمد و تعمیر و نگهداری با قابلیت تعویض در حین کار را بدون اختلال در سیم‌کشی پایدار زیرساخت امکان‌پذیر کند. برای معماری‌های افزونه چندکاناله، سخت‌افزار به شش درگاه اتصال ارتباطی مجهز شده است تا مسیرهای انتقال موازی سیگنال را به ماژول کنترل اصلی برقرار کند. مجموعه کامل برد مدار چاپی با لایه‌ای مقاوم از پوشش همرنگ عایق پوشانده شده است تا در محیط‌های سخت توربین و ژنراتور از آن در برابر فرسایش جوی محافظت کند.

ویژگی‌ها

مسیریابی ورودی چندکاناله: ۲۴ سیگنال مستقل ورودی ترموکوپل میدانی را مستقیماً به ساختار کارت پردازش VTCC هدایت می‌کند.
جبران اتصال سرد: دارای مدارهای موضعی دقیق برای ردیابی لحظه‌ای مرجع اتصال سرد و سرکوب نویز است.
ترمینال‌بلوک‌های قابل‌جداشدن: شامل دو ترمینال‌بلوک پیچ‌دار و مستحکم است که در هر نقطه، حداکثر دو سیم میدانی #12 AWG را می‌پذیرند.
ماتریس اتصال شش‌درگاهی: با شش سوکت اتصال ارتباطی اختصاصی روی برد با نام‌های JTA، JTB، JSA، JSB، JRA و JRB طراحی شده است.
محافظت محیطی با پوشش همرنگ عایق: با یک لایه پوشش حرفه‌ای مدار آب‌بندی شده است تا اثرات رطوبت، گردوغبار و آلودگی ذرات را کاهش دهد.
آرایه وضعیت بصری: به سه LED تشخیصی نصب‌شده روی پنل جلویی مجهز است تا وضعیت عملکرد عادی یا خطاهای حلقه را فوراً نشان دهد.

کاربردها

حلقه‌های پایش حرارتی خودکار سیستم کنترل تحریک EX2100
مسیریابی حسگرهای ترموکوپل پرتراکم و پردازش اتصال سرد
پایش دمای ژنراتور، تحریک‌کننده و ماشین‌آلات با تحمل خطا

مشخصات فنی

مورد	توضیحات / مقدار
سازنده	GE Industrial Systems
سری	EX2100
شماره قطعه	IS200TBTCH1CBB
اختصار عملکردی	TBTC
توضیحات عملکردی	برد ترمینال ترموکوپل
تعداد کل ورودی‌های ترموکوپل	۲۴ کانال
ظرفیت سیم ترمینال‌بلوک	حداکثر دو سیم #12 AWG
ولتاژ نامی ترمینال	حداکثر ۳۰۰ V
اتصالات رابط	درگاه‌های JTA، JTB، JSA، JSB، JRA و JRB
پوشش PCB	پوشش همرنگ عایق
بازنگری عملکردی ۱	C
بازنگری عملکردی ۲	B
بازنگری طرح	B

دستورالعمل‌های نصب

اتصال ترمینال‌بلوک: دو ترمینال‌بلوک قابل‌جداشدن را با استفاده از دو پیچ نگهدارنده مشخص‌شده توسط کارخانه برای هر بلوک، به ساختار کارت مدار پایه محکم کنید تا اتصال پیوسته و مطمئن برقرار شود.
یکپارچگی سیم‌کشی میدانی: سیم‌های ترموکوپل میدانی را لخت کرده و در شیارهای گیره ترمینال وارد کنید و اطمینان حاصل کنید که آرایش کلی سیم‌کشی از پیکربندی حداکثر #12 AWG یا آستانه حداکثر ۳۰۰ V تجاوز نکند.
تخصیص درگاه‌های اتصال: ریبون‌های رابط را با ماتریس سوکت چندپین JTA تا JRB هم‌راستا کرده و متصل کنید تا مسیرهای ولتاژ پویا و پاکیزه به‌سمت ماژول پردازش مرکزی همگام شوند.
