برد ترمینال ورودی ارتعاش Mark VIe جنرال الکتریک IS200TVBAH2ACC

توضیحات

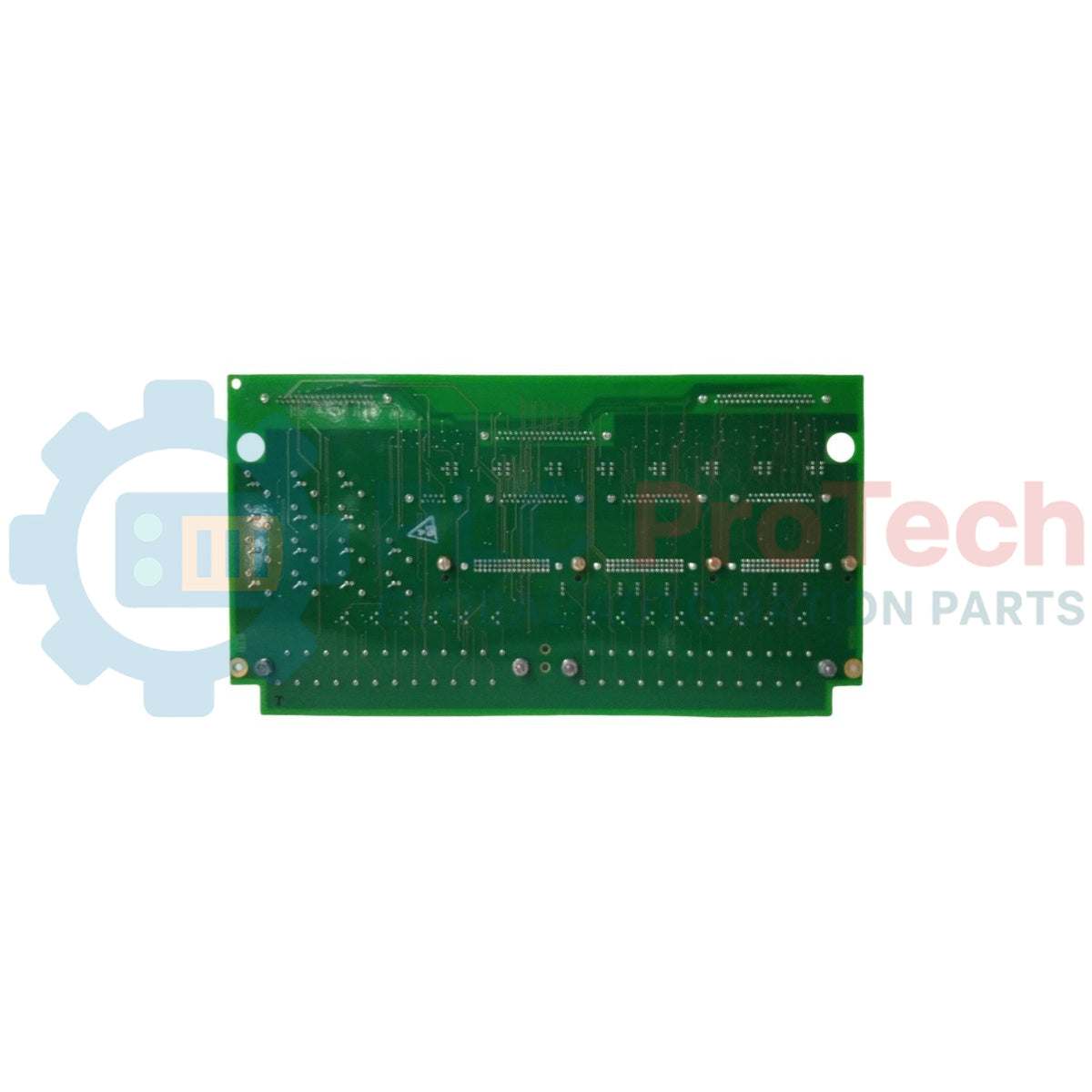

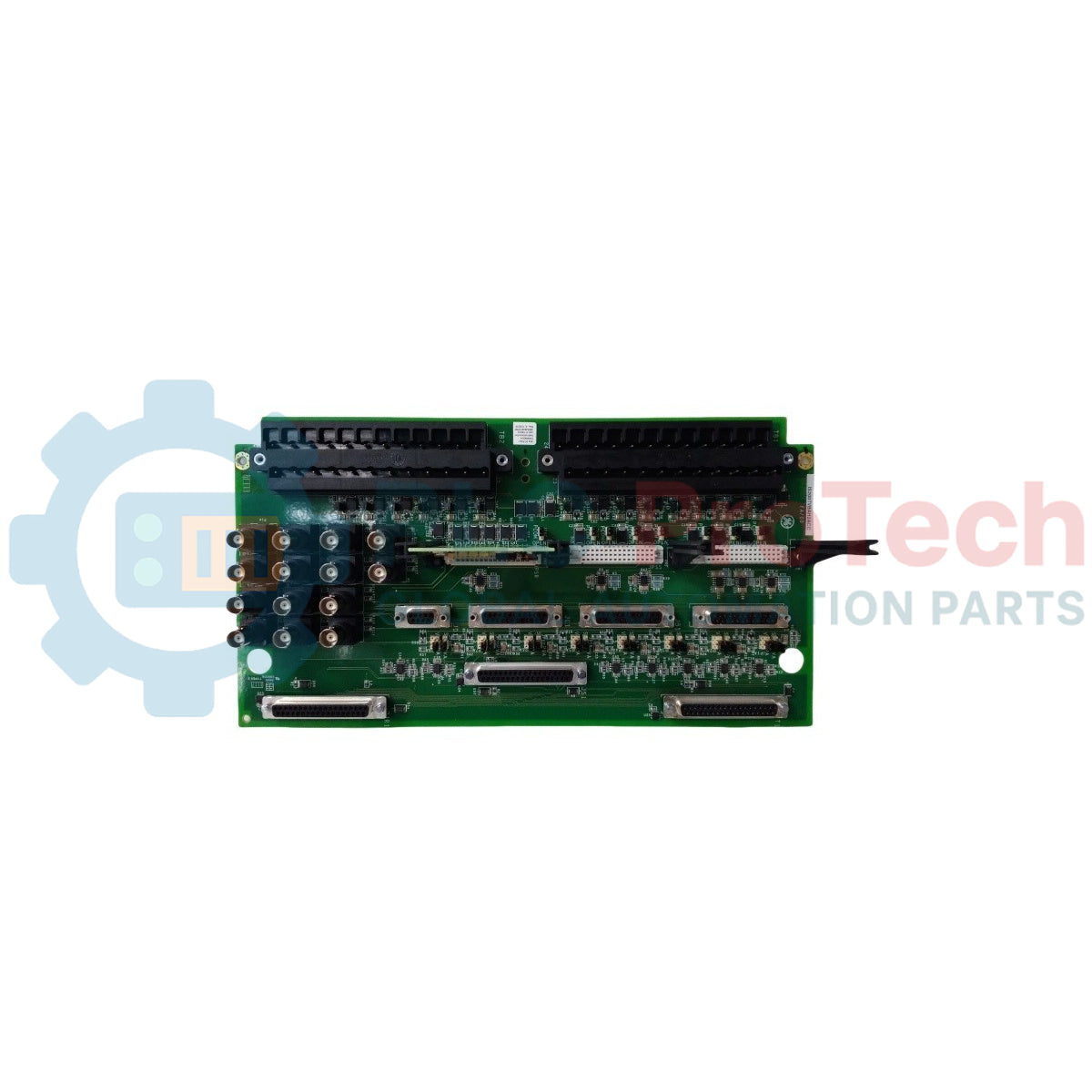

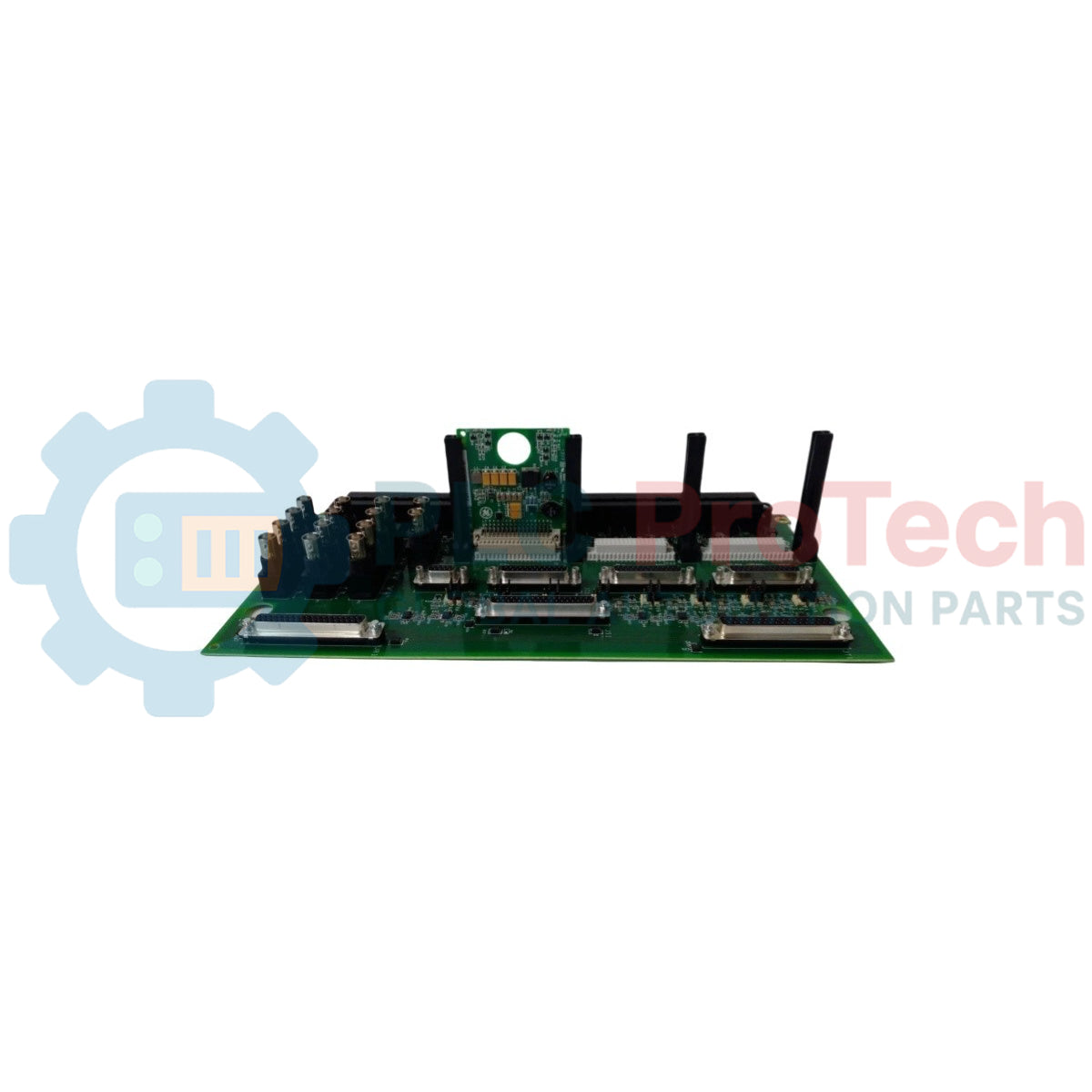

IS200TVBAH2ACC به‌عنوان یک برد ترمینال ورودی ارتعاش با کارایی بالا عمل می‌کند که توسط General Electric برای استفاده در پلتفرم کنترل توربین Mark VIe Speedtronic توسعه یافته است. این برد ترمینال بازخورد لحظه‌ای حسگرهای لرزه‌ای، پروکسیمیتور، ولوسیمتر و شتاب‌سنج را از مجموعه‌های محرک توربین‌های گاز، بخار و بادی دریافت می‌کند. IS200TVBAH2ACC که برای حلقه‌های حفاظت از ماشین‌آلات بهینه شده است، پارامترهای سرکوب سیگنال مستقل هر کانال و فیلترکردن تداخل الکترومغناطیسی (EMI) را اجرا می‌کند تا عناصر پردازشی حساس را از اختلالات گذرای میدان جدا نگه دارد.

به‌جای اتکا به منابع تغذیه رایج ابزار دقیق، IS200TVBAH2ACC پایداری عملیاتی خود را مستقیماً از منابع خارجی +28 V دریافت می‌کند و با استفاده از سه برد دختر قابل‌جداشدن روی برد، تبدیل حیاتی ولتاژ +28 V به -28 V را به‌صورت محلی انجام می‌دهد. این کارت مدار، ترمینال‌بلوک‌های استاندارد را در کنار شبکه‌ای از کانکتورهای کابل پُرتراکم اختصاصی در خود جای داده است تا انتقال بردارهای موج ارتعاشی پویای بافرشده را مستقیماً به چارچوب پردازنده ورودی/خروجی پایین‌دست تسهیل کند.

ویژگی‌ها

• رابط انعطاف‌پذیر مبدل‌ها: از چندین عنصر اندازه‌گیری صنعتی پشتیبانی می‌کند و به‌طور مشخص انواع مبدل‌های پروکسیمیتور، لرزه‌ای، ولوسیمتر و شتاب‌سنج را می‌پذیرد.
• معکوس‌سازی ولتاژ منفی روی برد: سه برد دختر ماژولار و قابل‌جداشدن در محل را یکپارچه می‌کند که +28 V را در داخل به -28 V تبدیل می‌کنند تا نیازهای تغذیه مبدل‌ها به‌طور کامل تأمین شود.
• فیلترکردن سیگنال‌های گذرا: برای هر مسیر کانال حسگر، محدوده‌های اختصاصی سرکوب اضافه‌ولتاژ و مقابله با نویز EMI متناسب با همان کانال فراهم می‌کند.
• رابط پایش پُرتراکم: دارای دو ترمینال‌بلوک یکپارچه است و از 14 ورودی حسگر پویا از طریق مجموعاً 24 ترمینال مستقل میدانی پشتیبانی می‌کند.
• خروجی‌های تشخیصی بافرشده: 14 خروجی حسگر N24 بافرشده مستقل را در کنار دوشاخه‌های خروجی چندپایه تخصصی برای تجهیزات تحلیلی ماشین‌آلات Bently-Nevada فراهم می‌کند.
• عایق‌کاری با پوشش کانفورمال: با فرمولاسیون دقیق و نازکی از پوشش کانفورمال محافظت می‌شود که مسیرهای مدار را در برابر رطوبت خورنده محیط کارخانه به‌طور کامل آب‌بندی می‌کند.

کاربردها

• سیستم‌های پایش ارتعاش پویای توربین Mark VIe Speedtronic
• حلقه‌های ایمنی حیاتی جابه‌جایی شفت توربوماشین‌ها و حفاظت در برابر افزایش سرعت
• ردیابی لحظه‌ای تعمیرات پیشگویانه در مجموعه‌های محرک خودکار توربین‌های بادی، بخار و گاز

مشخصات فنی

راهنمای نصب

• اتصال زمین پایانه شیلد: کابل‌های اصلی میدانی را محکم به نقطه اتصال اختصاصی پایانه شیلد روی قاب برد ببندید تا نویز القایی الکترومغناطیسی یا فرکانس رادیویی سرکوب شود.
• پیکربندی حلقه تغذیه: اطمینان حاصل کنید که منابع خارجی اصلی +28 V فعال و پایدار باقی می‌مانند تا کارت‌های برد دختر معکوس‌کننده ولتاژ را تغذیه کنند و الگوهای تعامل عادی برد TVIB حفظ شود.
• اقدامات اتصال زمین الکترواستاتیکی: اطمینان حاصل کنید که مهندس خدمات سیستم هنگام جداسازی یا تعویض ماژول‌های برد دختر ولتاژ منفی، از مچ‌بند ESD متصل به زمین استفاده می‌کند تا از واردشدن تنش بیش‌ازحد به مدار جلوگیری شود.
