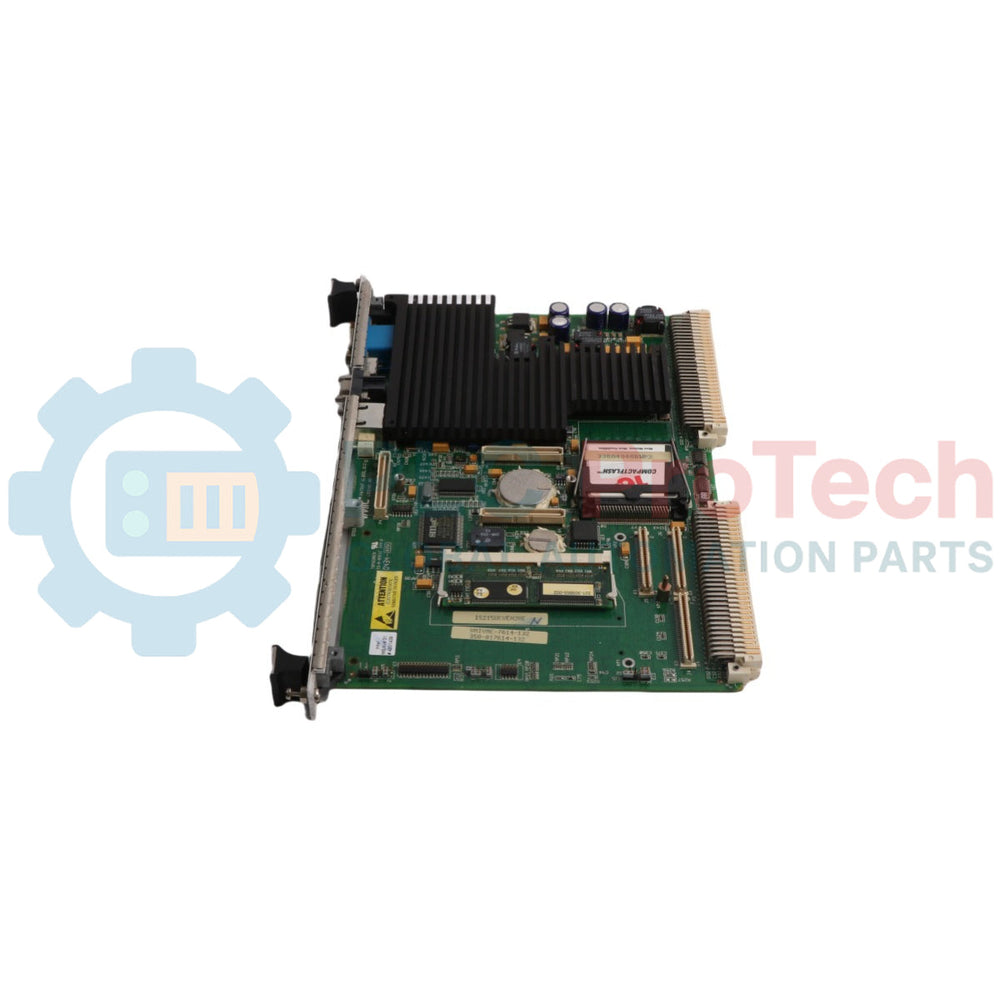

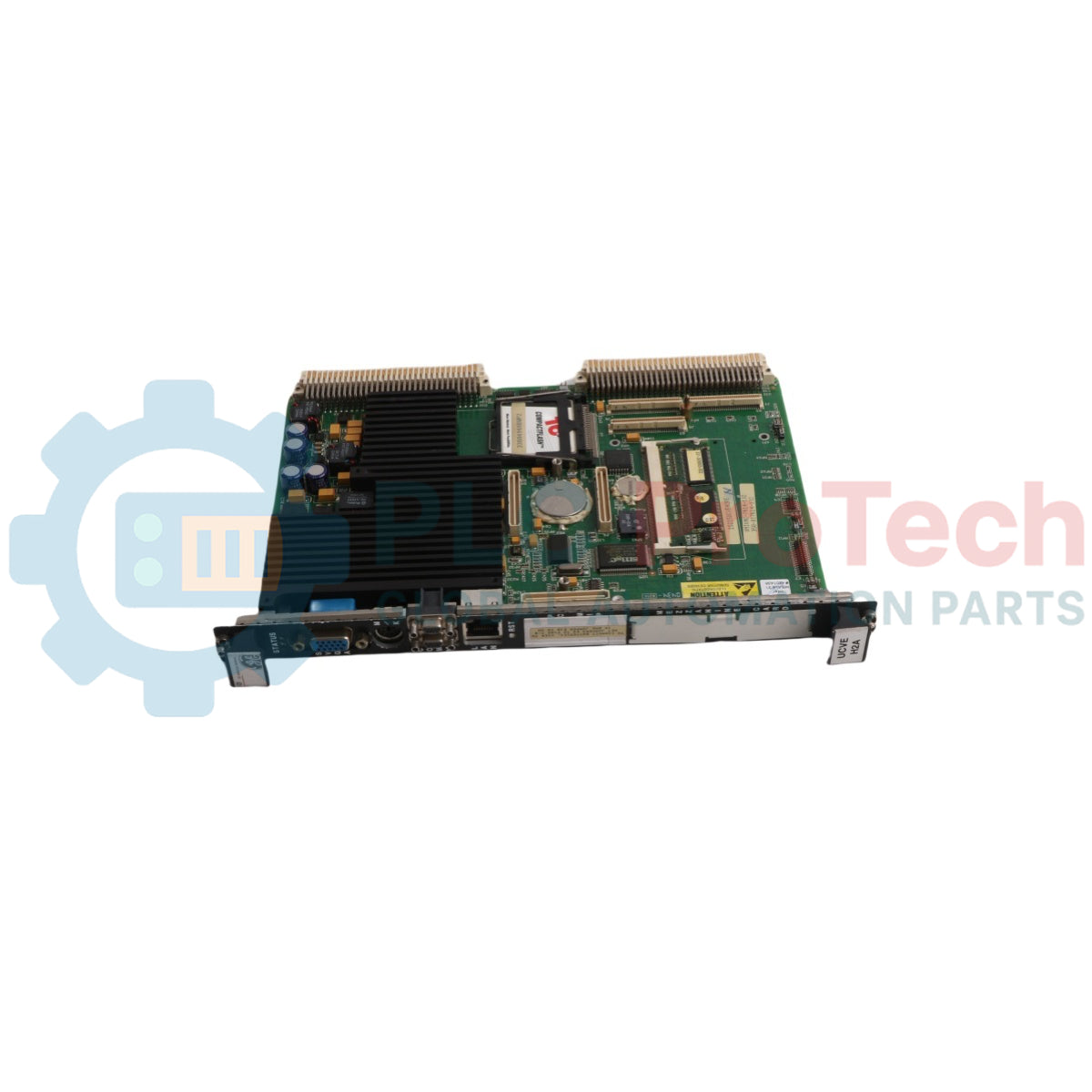

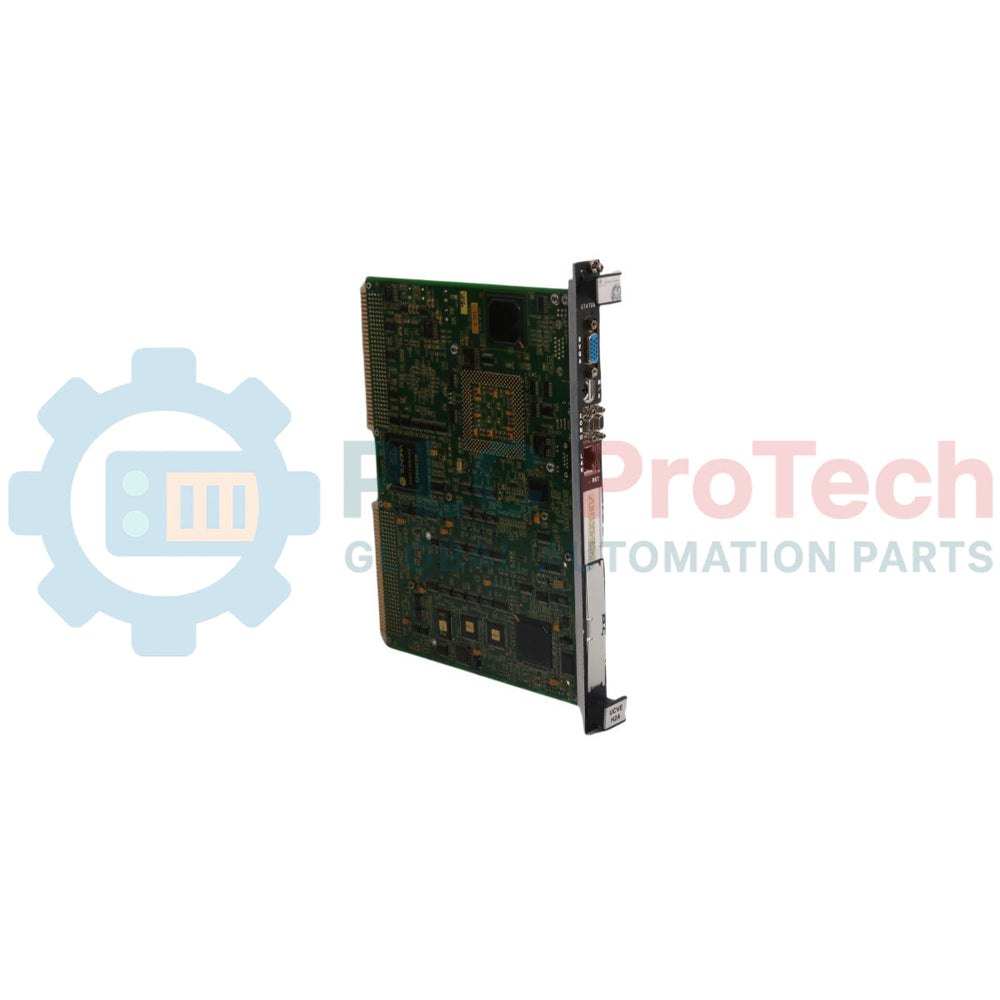

IS215UCCCH4A یک برد کنترلر VME ساخت General Electric است که بهعنوان بخشی جداییناپذیر از معماری کنترل سری Mark VIe فعالیت میکند. این مجموعه ماژول برای نصب در سیستمهای کنترل توربین گاز طراحی شده و منبع محاسباتی اصلی موردنیاز برای اجرای بلوکهای نرمافزاری کاربردی و پردازش تلهمتری را فراهم میکند. IS215UCCCH4A که گاهی بردی با فرمفاکتور 3U CompactPCI نامیده میشود، یک ریزپردازنده Intel Pentium M با فرکانس 1.6 گیگاهرتز را به همراه زیرسیستم حافظه شامل 256 مگابایت DRAM و 128 مگابایت حافظه فلش یکپارچه میکند. سختافزار پردازشی، سیستمعامل قطعی QNX Neutrino را برای مدیریت توالیهای زمان واقعی و محاسبات فرایندی اجرا میکند. این برد با شش درگاه شبکه از نوع اترنت که مستقیماً روی فیسپلیت نصب شدهاند، اتصال شبکه چندکانالهای برای توزیع و همگامسازی عملکردها میان اجزای توربین فراهم میکند. قابلیتهای عیبیابی تعبیهشده در پردازنده، خطاهای سیستم را هنگام روالهای راهاندازی، دانلود برنامههای کاربردی و حالتهای اجرای عادی شناسایی کرده و پرچمهای هشدار را مستقیماً به مجموعه اصلی ارسال میکنند.
| پارامتر | مشخصات |
|---|---|
| سازنده | General Electric |
| شماره مدل | IS215UCCCH4A (مونتاژ جایگزین: IS215UCCC H4) |
| سری | Mark VIe |
| نوع محصول | کارت کنترلر / برد کنترلر VME |
| ریزپردازنده | پردازنده Intel Pentium M با فرکانس 1.6 گیگاهرتز |
| RAM تعبیهشده | DRAM با ظرفیت 256 مگابایت |
| حافظه غیرفرّار | حافظه فلش 128 مگابایتی |
| سیستمعامل | QNX Neutrino |
| استاندارد فرم سختافزار | معماری Compact PCI / VME، نوع 3U |
| درگاههای ارتباطی | 6 درگاه اترنتمانند (دارای برچسب روی پنل جلویی) |
| برد دختر یکپارچه | IS200 EPMC |
| دفترچه راهنما | GEH-6721G |
| کشور سازنده | ایالات متحده آمریکا |
| خط ولتاژ تغذیه | تلرانس | مصرف جریان (معمول) | مصرف جریان (حداکثر) |
|---|---|---|---|
| +5 ولت DC | +5٪، -3٪ | 4.5 آمپر | 6.75 آمپر |
| +3.3 ولت DC | +5٪، -3٪ | 1.5 آمپر | 2.0 آمپر |
| +12 ولت DC | +5٪، -3٪ | — | 50 میلیآمپر |
| جزء رابط | عملکرد / توضیحات فنی |
|---|---|
| شش درگاه پنل جلویی | درگاههای ارتباطی اترنتمانند با نشانگذاریهای عملکردی مجزا که روی پنل جلویی درج شدهاند |
| اتصال داخلی باس | چیدمان چندپین برای اتصال کارت پردازنده اصلی به واحد برد دختر IS200 EPMC همراه |
Global Express Shipping
Returns & Warranty
تولیدکننده: General Electric
شماره محصول: IS215UCCCH4A
کشور سازنده:ایالات متحده آمریکا
نوع محصول: برد کنترلکننده VME
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1950g
ابعاد: ۱۳۰ میلیمتر × ۱۳۰ میلیمتر × ۸۵ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
