ماژول ورودی ترموکوپل General Electric IS220PTCCH1A Mark VIe PTCC

Q: یک ماژول چند ورودی ترموکوپل را میتواند پردازش کند؟

یک ماژول حداکثر ۱۲ ورودی ترموکوپل را پشتیبانی میکند، و پیکربندی دوماژوله ظرفیت پردازش را به حداکثر ۲۴ ورودی افزایش میدهد.

Q: دستگاه از چه انواع استاندارد ترموکوپل پشتیبانی میکند؟

دستگاه از ترموکوپلهای استاندارد E، J، K، S و T پشتیبانی میکند که میتوان آنها را بهصورت حسگرهای زمینشده یا بدون اتصال به زمین پیکربندی کرد.

Q: حداکثر مشخصات ردیابی خطای نرمافزاری و خطای انطباق چیست؟

ماژول حداکثر حد خطای نرمافزاری یا خطای انطباق ۰٫۲۵ درجه فارنهایت را حفظ میکند.

Q: دستگاه چه نوع عیبیابی داخلی را اجرا میکند؟

دستگاه هنگام راهاندازی، خودآزماییهای جامعی را روی حافظه فلش، حافظه RAM داخلی، سختافزار برد پردازنده و درگاههای اترنت انجام میدهد و همزمان منابع تغذیه داخلی را بهطور مداوم پایش میکند.

SKU IS220PTCCH1A

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS220PTCCH1A
کشور سازنده:ایالات متحده آمریکا
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 454g
ابعاد: ۱۲ × ۱۲ × ۱۲ اینچ
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

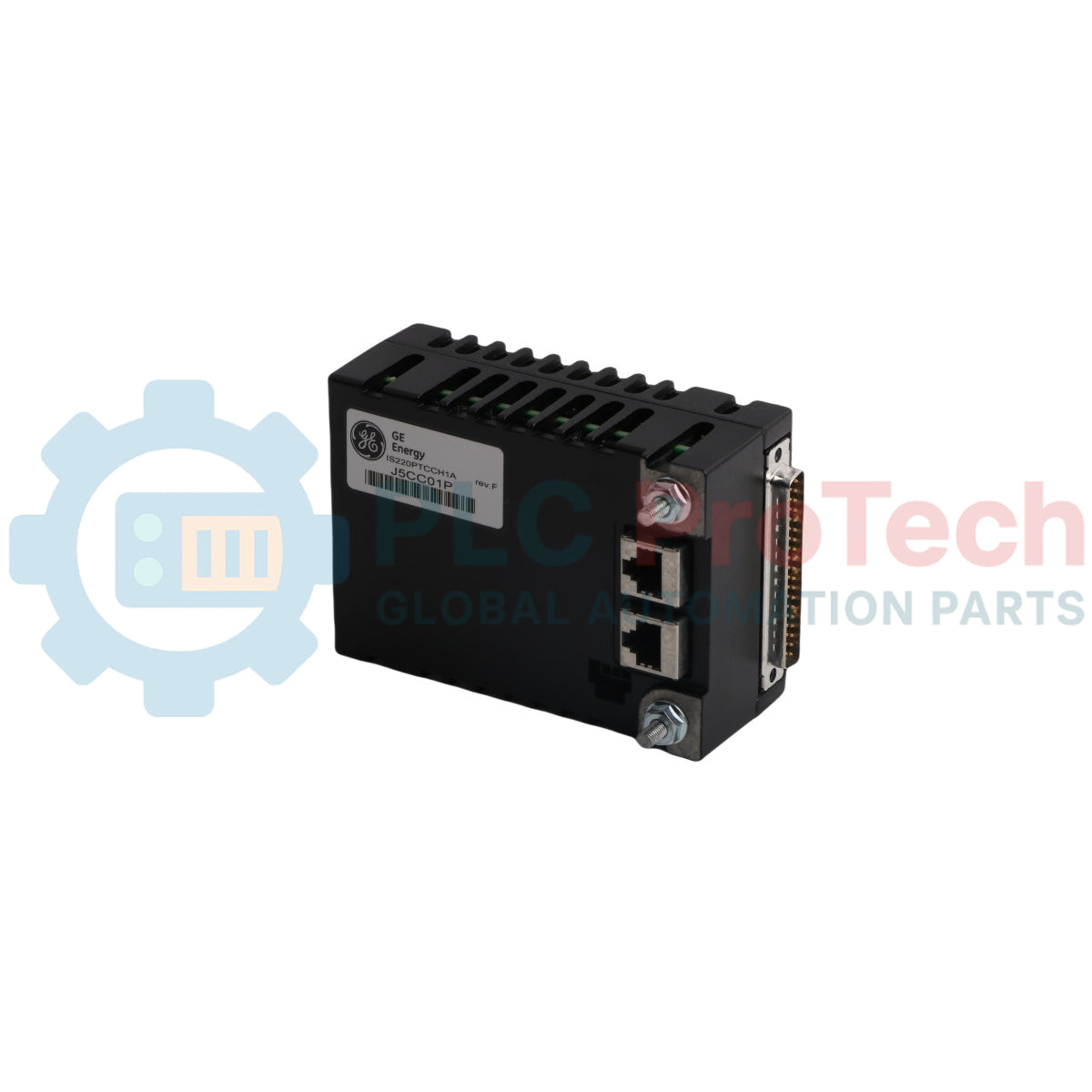

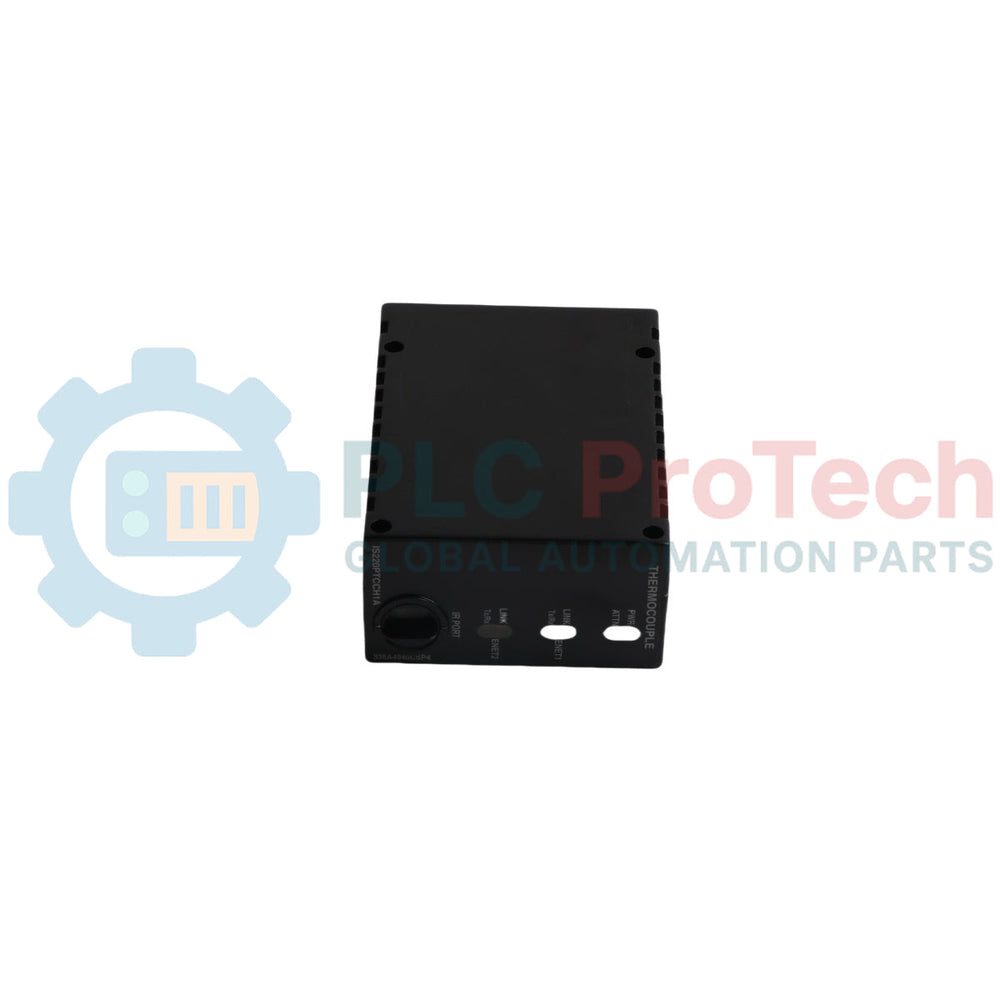

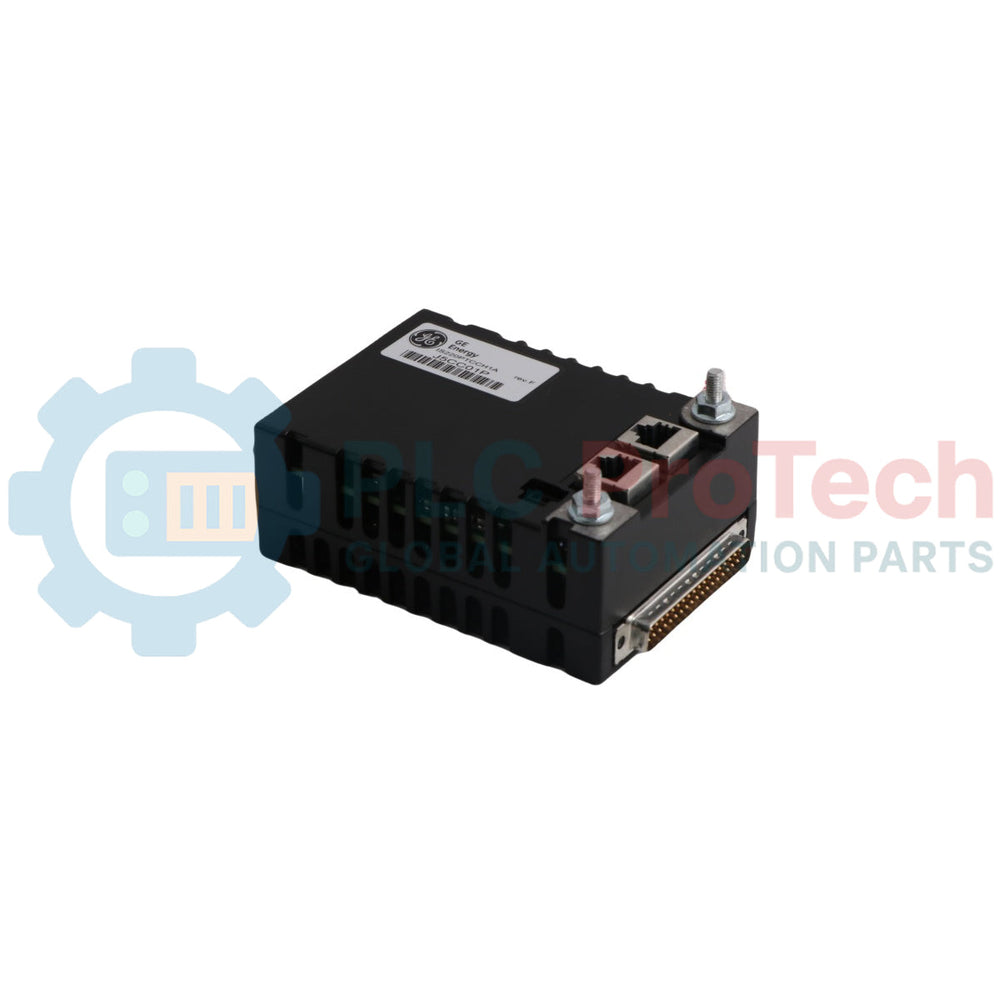

IS220PTCCH1A یک ماژول ورودی ترموکوپل است که توسط General Electric و به‌عنوان بخشی از خانواده محصولات سیستم کنترل Mark VIe تولید شده است. این مجموعه تخصصی، رابطی مهندسی برای عملکردهای پایش دما فراهم می‌کند و انواع استاندارد حسگرهای ترموکوپل و ورودی‌های میلی‌ولت را می‌پذیرد. ساختار آن شامل یک برد پردازنده BPPx در داخل و یک برد اختصاصی دریافت ترموکوپل است و IS220PTCCH1A ورودی‌ها را در معماری‌های کنترلی ساده، دوگانه یا افزونه ماژولار سه‌گانه (TMR) پردازش می‌کند. این پَک برای آماده‌سازی سیگنال‌ها در طول کابل‌های طولانی، مستقیماً از پنل توربین، طراحی شده و در کنار اجزای سخت‌افزاری سرکوب و محدودسازی ولتاژ، بررسی‌های نرم‌افزاری حد بالا و پایین را برای محافظت از واحدهای پردازش داخلی در برابر شرایط خطا به کار می‌گیرد.

ویژگی‌ها

پردازش خوانش‌های مستقیم و تخصصی دما از طریق چندین نوع استاندارد ترموکوپل
طراحی‌شده به‌عنوان یک ویرایش عملکردی دارای رتبه A برای بهینه‌سازی مشخصات عملکرد پایه
شامل یک برد پردازنده اختصاصی BPPx و یک برد دریافت ترموکوپل در یک مجموعه واحد
پشتیبانی از توسعه انعطاف‌پذیر زیرساخت در پیکربندی‌های چندکاناله ساده، دوگانه و TMR
امکان جداسازی گسترده سیم‌های میدانی از پنل‌های اصلی کنترل توربین
به‌کارگیری فیلترگذاری قدرتمند سخت‌افزاری و نرم‌افزاری برای تضمین حذف بهتر نویز مد مشترک و مد نرمال
اجرای آزمون‌های تشخیصی پیوسته سخت‌افزاری، شامل بررسی حافظه فلش، RAM و توان داخلی
استفاده از مقاومت‌های محدودکننده سری، خازن‌ها، ترانزیستورها و دیودهای استاندارد برای سرکوب داخلی ولتاژ

کاربردها

پایش دمای گاز خروجی توربین‌های گازی، بخاری و آبی (EGT)
پروفایل‌سازی حرارتی صنعتی چندکاناله
دریافت دمای حلقه‌های فرایندی حیاتی در سامانه‌های اتوماسیون TMR
حفاظت حرارتی خودکار محرک‌های تولید برق

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	GE Energy
شماره قطعه	IS220PTCCH1A
خانواده محصول	سیستم کنترل Mark VIe
شرح عملکردی	ماژول ورودی ترموکوپل PTCC
نوع مجموعه	مجموعه ویژه IS220
ظرفیت ورودی (۱ پَک)	۱۲ ورودی ترموکوپل
ظرفیت ورودی (۲ پَک)	۲۴ ورودی ترموکوپل
انواع ترموکوپل پشتیبانی‌شده	E، J، K، S و T (زمین‌شده یا بدون اتصال زمین)
بازه ورودی میلی‌ولت (mV)	۸- تا ۴۵ mV
حداکثر خطای نرم‌افزاری/انطباق	۰٫۲۵ درجه فارنهایت
ولتاژ مد مشترک	±۵ ولت
حذف مد مشترک AC	۱۰۰ dB در فرکانس ۵۰/۶۰Hz
حذف مد نرمال	۲۵۰ mV RMS در فرکانس ۵۰/۶۰ Hz (±۵٪)
حداکثر مقاومت مجاز کابل	۴۵۰ اهم
حداکثر فاصله از پنل	۹۸۴ فوت (۳۰۰ متر) از پنل I/O توربین
شرایط محیطی کار	۲۲- تا ۱۴۹ درجه فارنهایت (۳۰- تا ۶۵ درجه سلسیوس)
دفترچه راهنما	GEH-6721
وزن	۱ پوند
ابعاد حمل	۱۲ × ۱۲ × ۱۲ اینچ

راهنمای نصب

محدودیت‌های فاصله و مقاومت: ماژول را می‌توان حداکثر در فاصله ۹۸۴ فوت (۳۰۰ متر) از پنل اصلی I/O توربین نصب کرد، مشروط بر اینکه مقاومت کل حلقه کابل میدانی از حداکثر ۴۵۰ اهم بیشتر نباشد.
انعطاف‌پذیری اتصال زمین: انواع استاندارد ترموکوپل E، J، K، S و T را می‌توان بر اساس پروتکل‌های حفاظتی محل، در پیکربندی‌های سیم‌کشی سازه‌ای زمین‌شده یا بدون اتصال زمین به کار برد.
ساختار افزونگی: برای عملکرد پایه ساده، از یک پَک برای دریافت حداکثر ۱۲ ورودی استفاده کنید؛ دو پَک ظرفیت استاندارد را به ۲۴ ورودی افزایش می‌دهند، در حالی که برای پیکربندی‌های رأی‌گیری‌شده TMR به سه واحد نیاز است.
تأیید راه‌اندازی: پس از اعمال توان سیستم، ماژول پیش از ورود به وضعیت پایش فعال، آزمون‌های خودکار راه‌اندازی را روی حافظه فلش، RAM، اجزای سخت‌افزاری و درگاه‌های ارتباطی اترنت اجرا می‌کند.
