تولیدکننده: General Electric
شماره محصول: IS220PVIBH1A
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پک ورودی/خروجی پایش لرزش
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 450g
ابعاد: ارتفاع ۳٫۲۵ اینچ × عرض ۱٫۶۵ اینچ × عمق ۴٫۷۸ اینچ
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

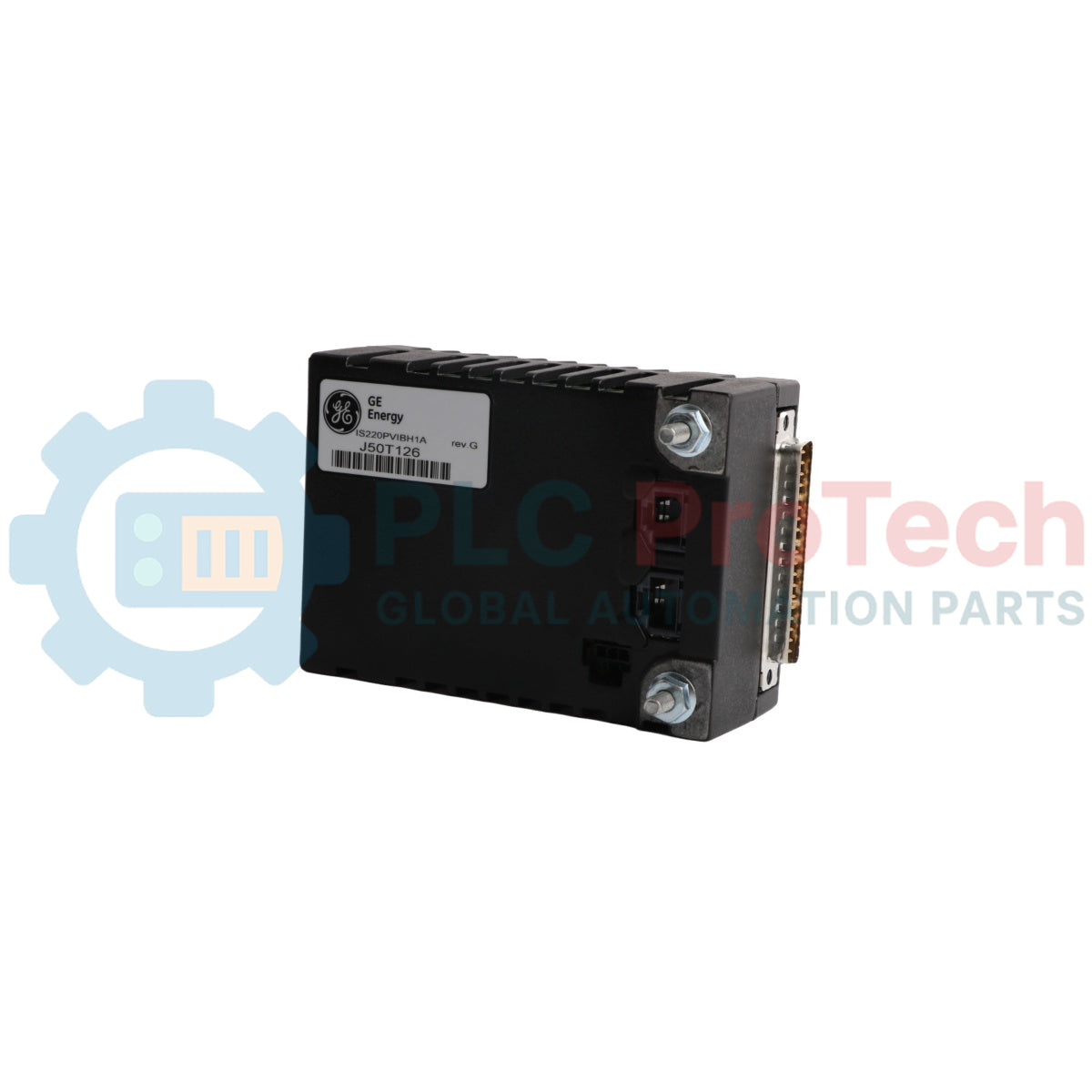

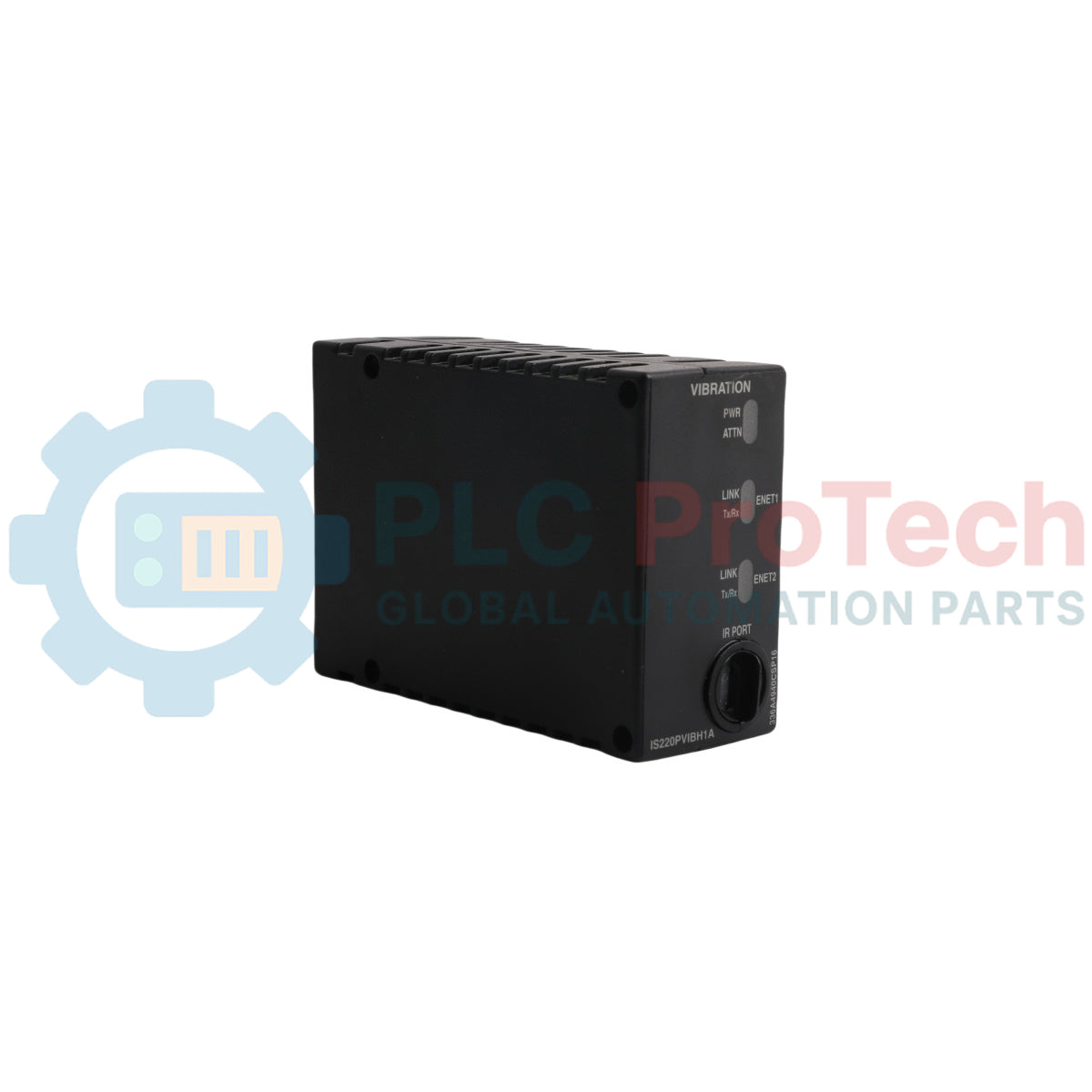

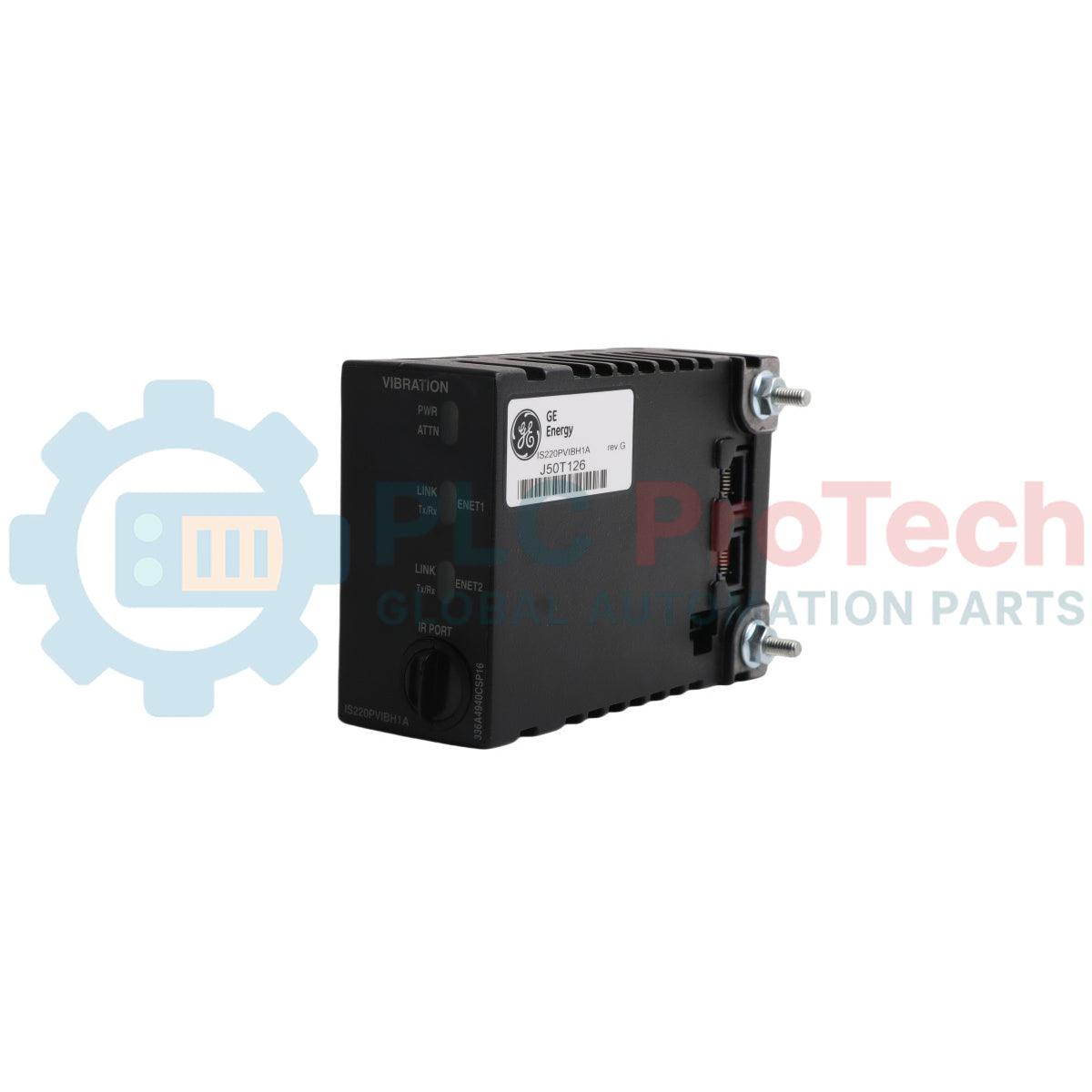

IS220PVIBH1A بهعنوان یک قطعه رابط سختافزاری با قابلیت اطمینان بالا در سری سیستمهای کنترل توربین Mark VI Speedtronic و Mark VIe شرکت جنرال الکتریک عمل میکند. این Vibration Monitor I/O Pack تخصصی که با سرواژه عملکردی PVIB شناخته میشود، اتصال مستقیم داده الکترونیکی میان دو شبکه اترنت مستقل ۱۰/۱۰۰ و یک برد ترمینال ارتعاش سازگار (TVBA) برقرار میکند. معماری این ماژول از سه لایه اصلی تشکیل شده است: یک برد پردازنده اصلی استاندارد و مشترک میان اجزای توزیعشده Mark VIe، یک برد بهینهشده اکتساب داده و یک چیدمان برد دختر اختصاصی. IS220PVIBH1A که برای جمعآوری تلهمتری گذرای سازهای ماشینآلات طراحی شده است، سیزده کانال دینامیکی با دقت بالا را برای ثبت اطلاعات مجاورت، لرزهای، شتاب و سرعت زاویهای از حسگرهای صنعتی گوناگون مدیریت میکند. این برد، آرایهای از مبدلهای دیجیتالبهآنالوگ (DAC) داخلی را در محل تقاطع سیگنالهای تفاضلی خود جای داده است تا عوامل افست بایاس DC را کالیبره کند و دامنه تبدیل منطق سختافزار آنالوگبهدیجیتال (A/D) را به حداکثر برساند. این برد بهطور کامل از معماریهای افزونگی پیمانهای سهگانه (TMR) یا پیکربندیهای پایش ساده پشتیبانی میکند تا دریافت پیوسته دادههای ارتعاش بدون ایجاد اختلال در الگوریتمهای کنترلی فعال تضمین شود.
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | جنرال الکتریک (GE) |
| شماره قطعه | IS220PVIBH1A |
| سرواژه عملکردی | PVIB |
| طبقهبندی سری کنترل | چارچوب Mark VI IS200 / Mark VIe Speedtronic |
| پروفایل گونه مونتاژ | یک بازنگری محصول عملکردی دارای رتبه A (اصلی: بسته والد IS220PVIBH1) |
| برد پایه سازگار | برد ترمینال ارتعاش (TVBA) |
| تعداد کل کانالهای سیگنال | سیزده (۱۳) ورودی دینامیکی تفاضلی |
| نرخهای فریم قابل انتخاب | 3.125 هرتز، 6.25 هرتز، 12.5 هرتز، 25 هرتز، 50 هرتز و 100 هرتز |
| تغذیهٔ پروب مبدل | -24 VDC، تخصیص بار ثابت 12 mA برای هر مبدل |
| حداقل ولتاژ حالت مشترک | 5 VDC |
| محدودهٔ دمای محیط | منفی 30 تا 65 درجهٔ سلسیوس |
| ابعاد پایه | ارتفاع 3.25 اینچ × عرض 1.65 اینچ × عمق 4.78 اینچ |
| وزن واحد سختافزار | 1 پوند (0.45 کیلوگرم) |
| کشور مبدأ | ایالات متحده |
| محل کانال / درگاه | نگاشت رابط و ویژگیهای اختصاصی حسگر |
|---|---|
| کانالهای 1، 2 و 3 | ورودیهای اختصاصی که منحصراً با شتابسنجهای فرکانسبالا یا پیکاپهای لرزهای/Velomitor مطابقت دارند |
| کانالهای 4، 5، 6، 7 و 8 | خطوط رابط عمومی حسگر لرزش |
| کانالهای 9، 10، 11 و 12 | منحصراً برای پشتیبانی از ورودیهای جابهجایی نوع Proximitor پیکربندی شده است |
| کانال 13 | ورودی دینامیکی همگانی برای نشانگرهای فازِ نوع مجاورت یا Keyphasor پرسرعت |
| رابطهای اترنت (پشت) | دو درگاه مستقل 10/100Base-TX متصل به زیرساخت سوئیچ شبکه |
این پک I/O یک ارتقای فیزیکی مستقیم برای چیدمان سختافزار والد IS220PVIBH1 بدون کلاهک اولیه است و اصلاحات داخلی قابلیت اطمینان عملیاتی و جداسازی الکتریکی بهبودیافته را در لایههای اصلی رابط دریافت داده اضافه میکند. هنگام پیگیری روندهای تاریخی سختافزار، اطمینان حاصل کنید بلوکهای سفتافزاری ساختاری در پارامترهای برنامهٔ نرمافزار جعبهابزار شما تأیید شده باشند تا تعاریف عملکردی کامل با تغییرات پیگیریشدهٔ Rev. A تا Rev. D حفظ شوند.
در طول طراحی نقشههای حلقهٔ مهندسی فعال، باید مرزهای تخصیص سختگیرانهٔ کانالها رعایت شوند: اتصال شتابسنجهای فرکانسبالا به کانالهای 9 تا 12 باعث خطاهای اشباع مداوم خواهد شد، زیرا این مدارهای خاص صرفاً برای پروکسیمیتورهای فرکانسپایین پیکربندی شدهاند. هنگام راهاندازی مسیرهای شبکهٔ دوگانه و افزونه، هر دو مسیر اترنت بهطور همزمان کار میکنند. اگر یکی از لینکها از کار بیفتد، انتقال داده بدون ازدسترفتن فریم از طریق لینک فعال باقیمانده ادامه مییابد؛ بااینحال، یک هشدار تشخیصی شبکهٔ موضعی از طریق مسیر ترانک فعال ارسال خواهد شد.
هشدار مهم:
تمام پتانسیلهای مدار مبدلها را ایزوله کنید و میلههای برق ورودی کابین را قطع کنید، سپس پک I/O را روی کانکتورهای کارت ترمینال TVBA در جای خود بلغزانید. اتصال در حالت روشن و تحت شرایط الکتریسیتهٔ ساکنِ بدون اتصال زمین، خطر اضافهبار مبدلهای حساس تنظیم بایاس دیجیتالبهآنالوگ روی برد یا اتصال کوتاه ریلهای تغذیهٔ ثابت پروب -24 VDC را به همراه دارد.
ساختار پک را با پینهای سازهای روی برد ترمینال لرزش TVBA میزبان همراستا کنید و مطمئن شوید مجموعهٔ ماژولار بهطور یکنواخت در جای خود بنشیند تا از پیچخوردگی باس داخلی جلوگیری شود.
سختافزار نصب خارجی را محکم کنید و بررسی کنید چهار نشانگر LED صفحهٔ جلویی در چیدمان داخل کابین فضای کافی و خط دید واضح داشته باشند.
مسیرهای شبکه CAT5e شیلددارِ جداگانه را به دو سوکت رابط اترنت 10/100 متصل کنید تا حلقههای ارتباطی زیرساخت عملیاتی کاملاً افزونه ایجاد شوند.
