تولیدکننده: HIMA
شماره محصول: F7126
کشور سازنده:آلمان
نوع محصول: ماژول منبع تغذیه
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 600g
ابعاد: ۴ سانتیمتر × ۱۹ سانتیمتر × ۱۲.۸ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

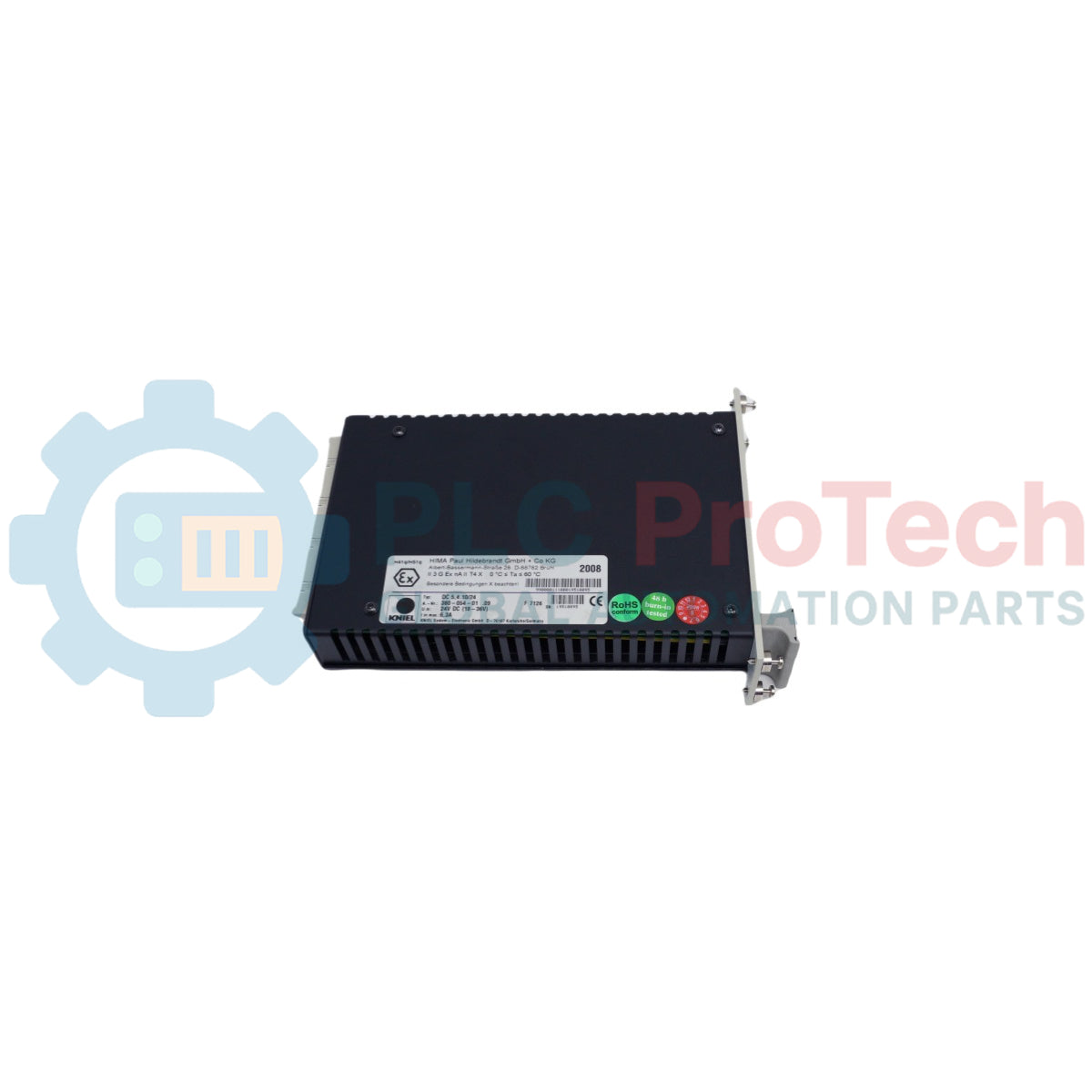

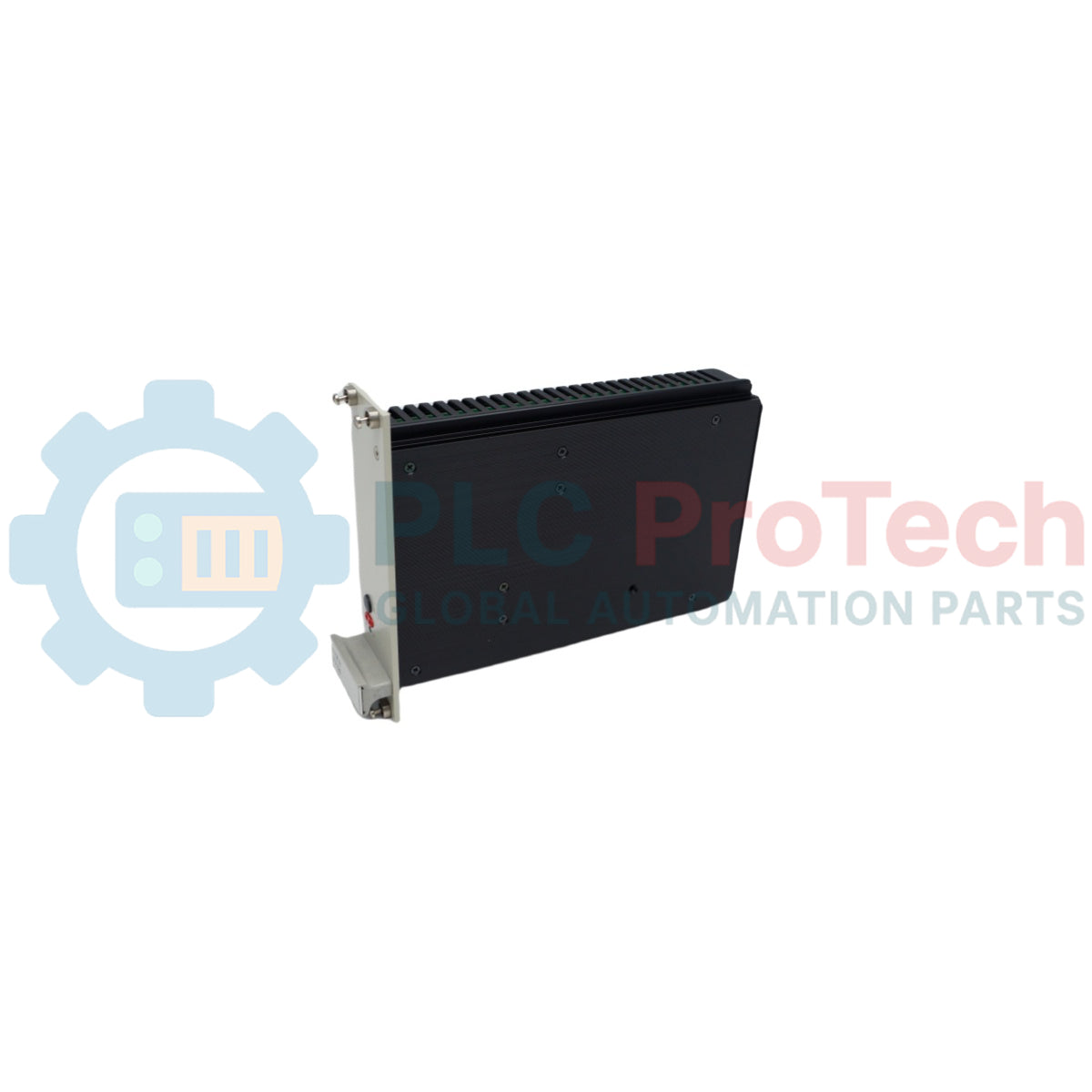

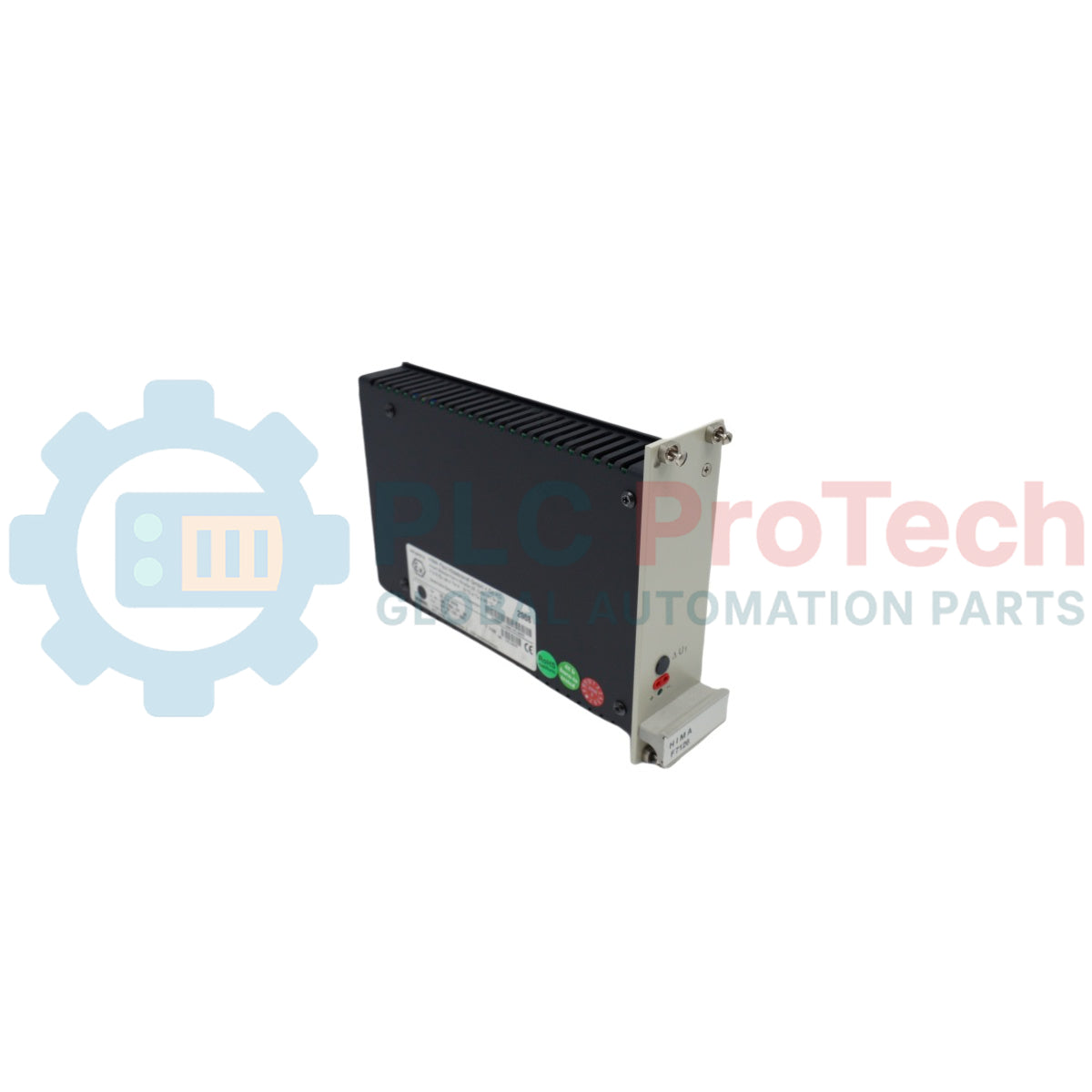

F 7126 (F7126) یک ماژول منبع تغذیه DC/DC تنظیمشده است که برای سیستمهای کنترل ایمنی HIMA PES H51q طراحی شده است. این ماژول ورودی ۲۴ ولت DC را به خروجی ۵ ولت DC تثبیتشده برای الکترونیک داخلی و توزیع توان در بَکپلن سیستم تبدیل میکند.
این ماژول به طور گستردهای در سیستمهای ابزار دقیق ایمنی در صنایع نفت و گاز، نیروگاهها، فرآوری شیمیایی و تأسیسات اتوماسیون صنعتی استفاده میشود. این ماژول تأمین ولتاژ پایدار برای کنترلکنندههای ایمنی را در شرایط نوسان توان میدانی تضمین میکند. طراحی آن از عملکرد پیوسته در پیکربندیهای افزونه پشتیبانی میکند که در آن پایداری خروجی مستقیماً بر دسترسی سیستم تأثیر میگذارد.
ساختار داخلی شامل ایزولاسیون گالوانیکی ایمن بین مدارهای ورودی و خروجی است. این ماژول حفاظت در برابر ولتاژ بیش از حد، محدودیت جریان و حفاظت در برابر اتصال کوتاه را برای حفظ عملکرد پایدار در شرایط خطای الکتریکی ادغام کرده است. مهندسان از این ماژول برای افزایش قابلیت اطمینان سیستم و کاهش زمانهای توقف ناشی از ناپایداری خطوط تغذیه کنترل استفاده میکنند.
ماژول F 7126 به عنوان یک مبدل DC/DC با بازده بالا و مراحل ورودی ایزوله و خروجی تنظیمشده عمل میکند. این ماژول ورودی ۲۴ ولت DC اسمی را به ولتاژ دقیق ۵ ولت DC سیستم برای الکترونیک H51q PES تبدیل میکند.
این ماژول از عملکرد افزونه پشتیبانی میکند، به طوری که دو واحد به صورت موازی کار میکنند. تعادل خروجی لازم است و انحراف ولتاژ باید در محدوده ۰.۰۲۵ ولت باقی بماند تا از عدم تعادل بار جلوگیری شود.
این ماژول شامل حفاظت داخلی در برابر ولتاژ بیش از حد و رفتار محدودکننده جریان است. در شرایط خطا، خروجی در برابر اتصال کوتاه مقاوم بوده و به حالت خاموشی حفاظتی منتقل میشود. دسترسی از پنل جلویی امکان تنظیم ولتاژ و اندازهگیری تست در زمان راهاندازی را فراهم میکند.
| پارامتر | مقدار |
|---|---|
| مدل | F 7126 |
| برند | HIMA |
| ساخت | آلمان |
| وزن | مشخص نشده |
| ابعاد | عرض ماژول ۸ TE |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ورودی ۲۴ ولت DC، فیوز محافظت شده حداکثر ۶.۳ آمپر |
وظیفه اصلی ماژول F 7126 چیست؟
این ماژول ورودی ۲۴ ولت DC را به توان سیستم ۵ ولت DC تنظیمشده برای کنترلکنندههای H51q تبدیل میکند.
آیا میتوان از F 7126 در پیکربندی افزونه استفاده کرد؟
بله، اما تعادل ولتاژ خروجی باید در محدوده ۰.۰۲۵ ولت حفظ شود.
آیا ماژول ایزولاسیون الکتریکی فراهم میکند؟
بله، این ماژول شامل ایزولاسیون گالوانیکی ایمن بین مراحل ورودی و خروجی است.
آیا خروجی در برابر اتصال کوتاه محافظت شده است؟
بله، خروجی کاملاً در برابر اتصال کوتاه محافظت شده و دارای محدودیت جریان داخلی است.
ماژول F 7126 را فقط در داخل سیستمهای رک تأیید شده HIMA نصب کنید. اطمینان حاصل کنید که ماژول به درستی در بَکپلن قرار گرفته و تثبیت مکانیکی مناسبی برای جلوگیری از تنش ناشی از لرزش دارد.
زمین کردن صحیح رک سیستم را حفظ کنید تا نویز الکتریکی کاهش یافته و پایداری سیگنال بهبود یابد. از کابلهای برق شیلددار استفاده کنید و از عبور کابلها در نزدیکی تجهیزات سوئیچینگ با فرکانس بالا خودداری کنید.
اطمینان حاصل کنید که تهویه کافی در کابینت وجود دارد تا دمای کاری در محدوده ۶۰ درجه سانتیگراد حفظ شود. از نصب در نزدیکی ماژولهای با اتلاف حرارت بالا یا ترانسفورماتورهای قدرت خودداری کنید.
قبل از راهاندازی، حفاظت فیوز مناسب روی خط تغذیه ۲۴ ولت DC را بررسی کنید. در پیکربندیهای افزونه، اختلاف ولتاژ خروجی را با دقت کالیبره کنید تا از عدم تعادل بار جلوگیری شود.
