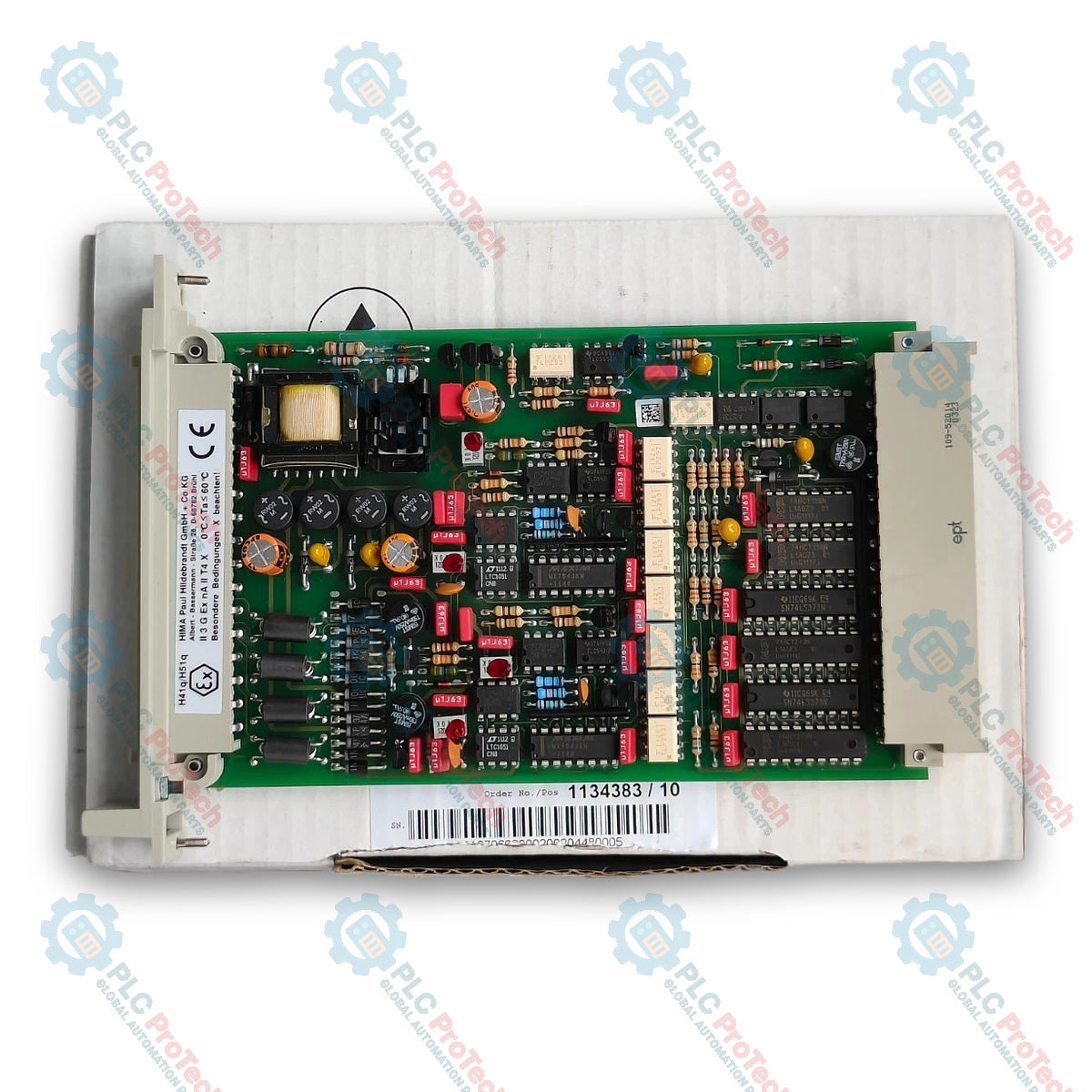

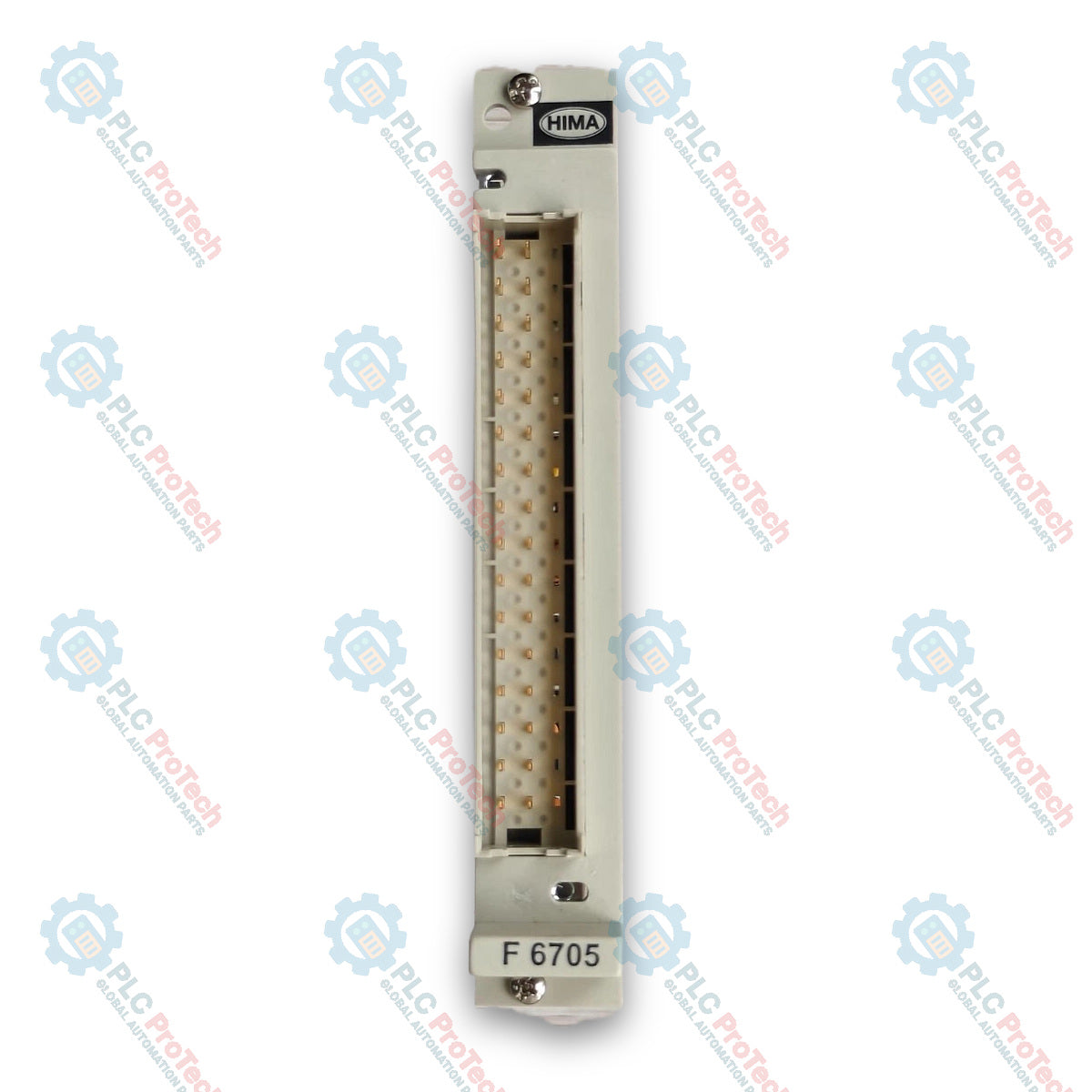

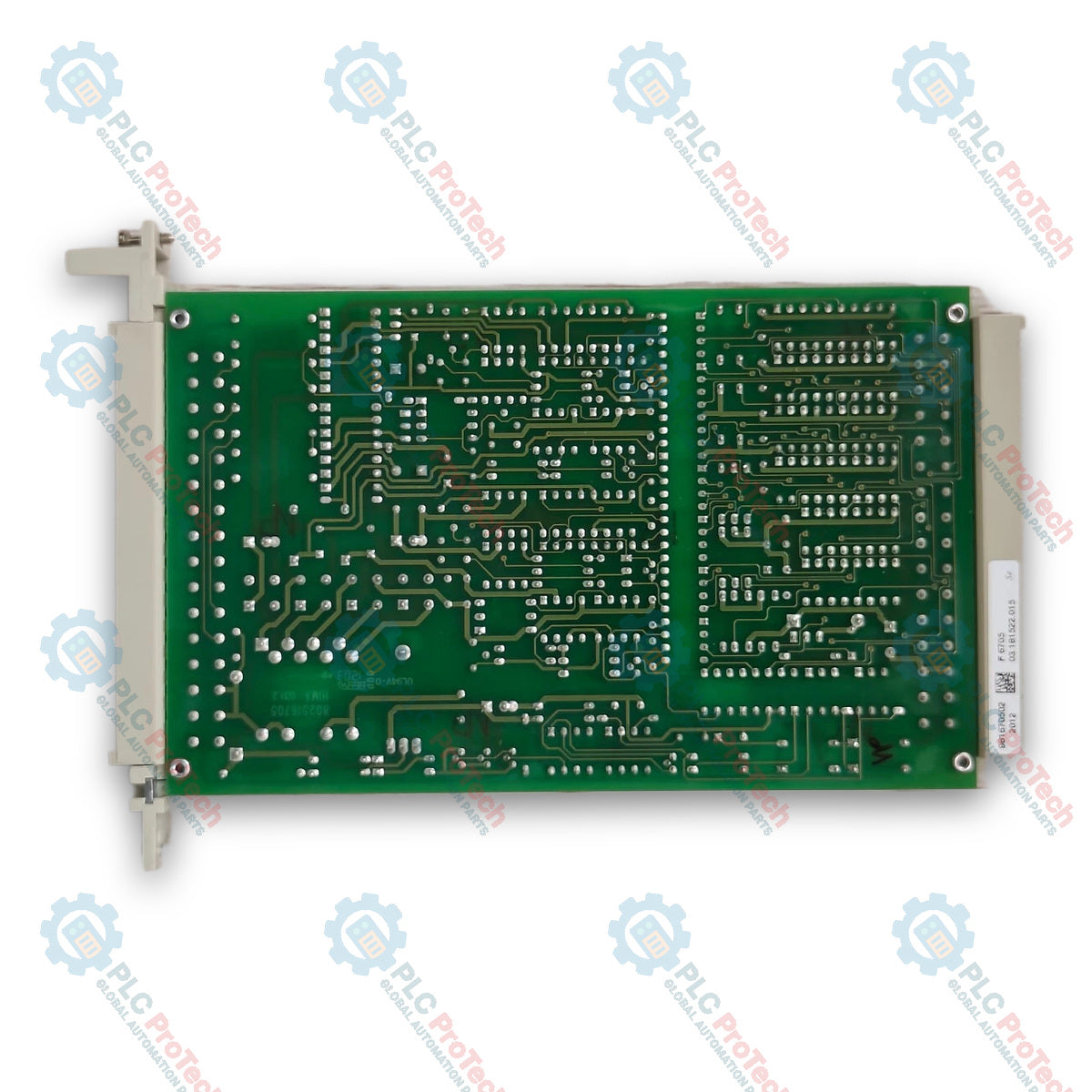

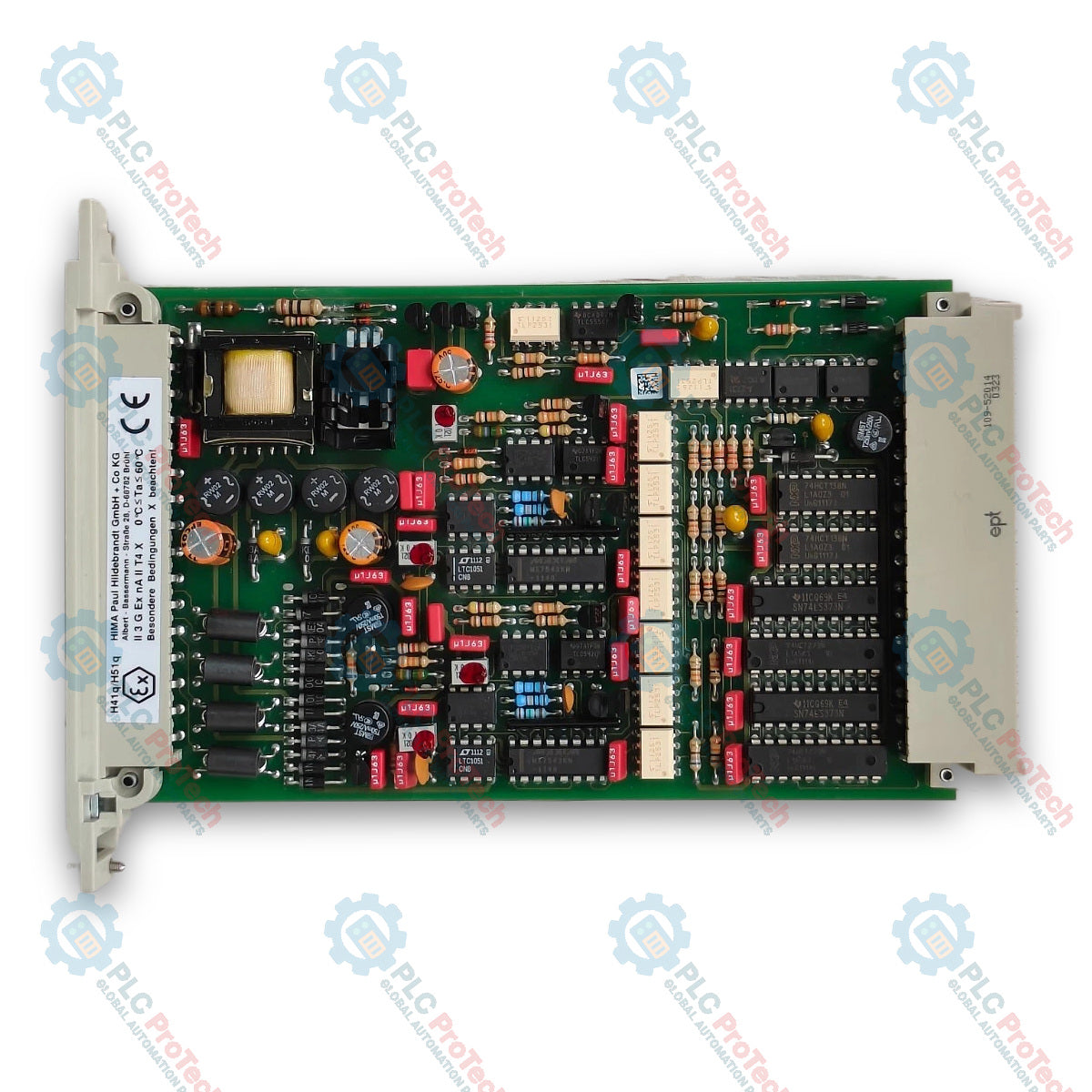

ماژول مبدل دیجیتال/آنالوگ تاشوی ۲گانه HIQuad X مدل HIMA F 6705

فقط 10 قلم کالا در انبار باقی مانده است

تولیدکننده: HIMA
شماره محصول: F6705
کشور سازنده:آلمان
نوع محصول: مبدل‌های دیجیتال به آنالوگ
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 350g
ابعاد: 20 x 130 x 180 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

HIMA F 6705 یک مبدل دیجیتال/آنالوگ دوگانه است که برای تبدیل سیگنال‌های مرتبط با ایمنی در حالت منبع یا سینک طراحی شده است. این ماژول در سیستم‌های ابزاردقیق ایمنی تا رده الزامات AK 1 ... 6 کار می‌کند و داده‌ها را از طریق گذرگاه VO داخلی دریافت می‌کند. F 6705 دو خروجی آنالوگ با ایزولاسیون گالوانیکی مستقل ارائه می‌دهد که قادر به تأمین سیگنال‌های جریان ۰/۴ ... ۲۰ میلی‌آمپر با ایزولاسیون یکپارچه قطع ایمنی هستند. در حین عملکرد پیوسته، روال‌های آزمایش خودکار داخلی به‌طور مداوم خطی‌بودن مبدل D/A دوازده‌بیتی، تداخل بین کانال‌های خروجی مستقل و قابلیت‌های قطع ایمنی را بررسی می‌کنند.

ویژگی‌ها

دو کانال خروجی آنالوگ با ایزولاسیون گالوانیکی مستقل و ایزولاسیون ایمنی
عملکرد قابل پیکربندی برای حالت منبع یا حالت سینک در هر کانال
آزمایش خودکار و پیوسته خطی‌بودن مبدل D/A، تداخل بین کانال‌ها و عملکرد قطع ایمنی
پشتیبانی از پیکربندی‌های خروجی افزونه موازی و حالت جریان دوقطبی (۲۰- میلی‌آمپر تا ۲۰+ میلی‌آمپر)
مکانیزم یکپارچه قطع ایمنی برای عملکرد ایمن در برابر خطا

کاربردها

سیستم‌های ابزاردقیق ایمنی (SIS) نیازمند انطباق با رده الزامات AK 1 ... 6
حلقه‌های کنترل فرایند ایمن در برابر خطا با استفاده از خروجی‌های آنالوگ ۰/۴ ... ۲۰ میلی‌آمپر
پیکربندی‌های کنترل خروجی جریان افزونه و دوقطبی

اطلاعات سفارش

شماره قطعه / مدل	توضیحات
F 6705	ماژول مبدل دیجیتال/آنالوگ دوگانه، مرتبط با ایمنی
Z 7126 / F 6705	مجموعه دوشاخه کابل جلویی
Z 7126/6705/C..	دوشاخه کابل برای ماژول F 6705

مشخصات فنی

پارامتر	مشخصات
سازنده	HIMA
خروجی‌ها	۲ کانال، ۰/۴ ... ۲۰ میلی‌آمپر، با ایزولاسیون گالوانیکی مستقل
حالت‌های عملکرد	حالت منبع یا حالت سینک
کلاس الزامات	AK 1 ... 6
تفکیک‌پذیری	۱۲ بیت (۴۰۹۵ گام: ۰ = ۰ میلی‌آمپر، ۳۸۴۰ = ۲۰ میلی‌آمپر)
مقاومت بار (حالت منبع)	<= 550 اهم، شامل مقاومت خط
مقاومت بار (حالت مصرف‌کننده)	<= (UQ - 10 V) / 21.2 mA
ولتاژ منبع (UQ)	10 ... 30 V
خطای پایه	<= 0.2% (40 uA) در 25 درجه سانتی‌گراد
خطای عملکرد	<= 0.4% در 0 ... +60 درجه سانتی‌گراد
حداکثر طول خط	1000 m
استقامت الکتریکی	250 V نسبت به زمین آنالوگ
وضعیت پایه با اتصال دوشاخه (حالت مصرف‌کننده)	I <= 40 uA
نیازمندی‌های توان	5 V DC: 85 mA، 24 V DC: 130 mA
فضای موردنیاز	4 TE

اتصالات/رابط‌ها

پین کانکتور	عملکرد
b8	خط خروجی کانال 1 (WS / سفید)
b6	خط سیگنال کانال 1 (br / قهوه‌ای)
b4	خط سیگنال کانال 1 (rs / صورتی)
b10	خط سیگنال کانال 1 (gr / خاکستری)
b24	خط خروجی کانال 2 (gn / سبز)
b22	خط سیگنال کانال 2 (ge / زرد)
b20	خط سیگنال کانال 2 (rt / قرمز)
b26	خط سیگنال کانال 2 (bl / آبی)
b28	اتصال پین تخت L- (SW / مشکی)
b32	اتصال پین تخت L+ (rt / قرمز)
شینه زمین	دوشاخه تخت 6.3 x 0.8 میلی‌متری برای شیلد کابل (ge-gn / زرد-سبز)

راهنمای نصب

کانال‌های استفاده‌نشده: برای کانال 1، بین ترمینال‌های b6 و b8، یا برای کانال 2، بین ترمینال‌های b22 و b24، یک جامپر وصل کنید تا از نمایش پیام‌های خطای ماژول جلوگیری شود.
شیلدینگ: دوشاخه تخت 6.3 x 0.8 میلی‌متریِ شیلد کابل را مستقیماً به شینه زمین واقع در زیر محل نصب ماژول وصل کنید.
عملکرد افزونه: کانال‌های موازی باید در یک حالت یکسان (منبع یا مصرف‌کننده) کار کنند. مقاومت بار کل باید نصف شود و تولید جریان میان هر دو کانال متعادل شود تا رانش حرارتی به حداقل برسد.
عملکرد دوقطبی: هنگام تولید خروجی‌های ‎-20 mA تا ‎+20 mA با استفاده از دو ماژول، ماژول 1 را برای جریان مثبت و ماژول 2 را برای جریان منفی پیکربندی کنید. منطق کنترلی باید تضمین کند که در هر لحظه فقط یکی از ماژول‌ها جریان خروجی داشته باشد.

انطباق و گواهی‌ها

استاندارد / گواهی	جزئیات
TÜV	مورد تأیید برای کاربردهای مرتبط با ایمنی
CE	انطباق با CE
کلاس الزامات	AK 1 ... 6
IS	گواهی ایمنی ذاتی

Key Features:

#Digital to Analog Converters #HIQuad X

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

How must unused analog channels be wired on the module to prevent diagnostic error indications?

Unused channels require termination jumpers between terminal b6 and b8 for channel 1, or terminals b22 and b24 for channel 2. This jumper prevents internal diagnostics from flagging open-circuit fault conditions.

What source voltage and maximum load resistance are supported when operating channels in sink mode?

The module requires a source voltage between 10 and 30 V DC. Maximum burden resistance in sink mode is calculated using the formula (UQ - 10 V) divided by 21.2 mA, incorporating external line resistance.

What internal automatic test routines are conducted on the converter module during continuous system operation?

The module automatically performs continuous self-testing during operation. Primary test routines verify the linearity of the 12-bit D/A converter, monitor cross-talk between output channels, and check the functionality of the integrated safety shutdown circuit.
