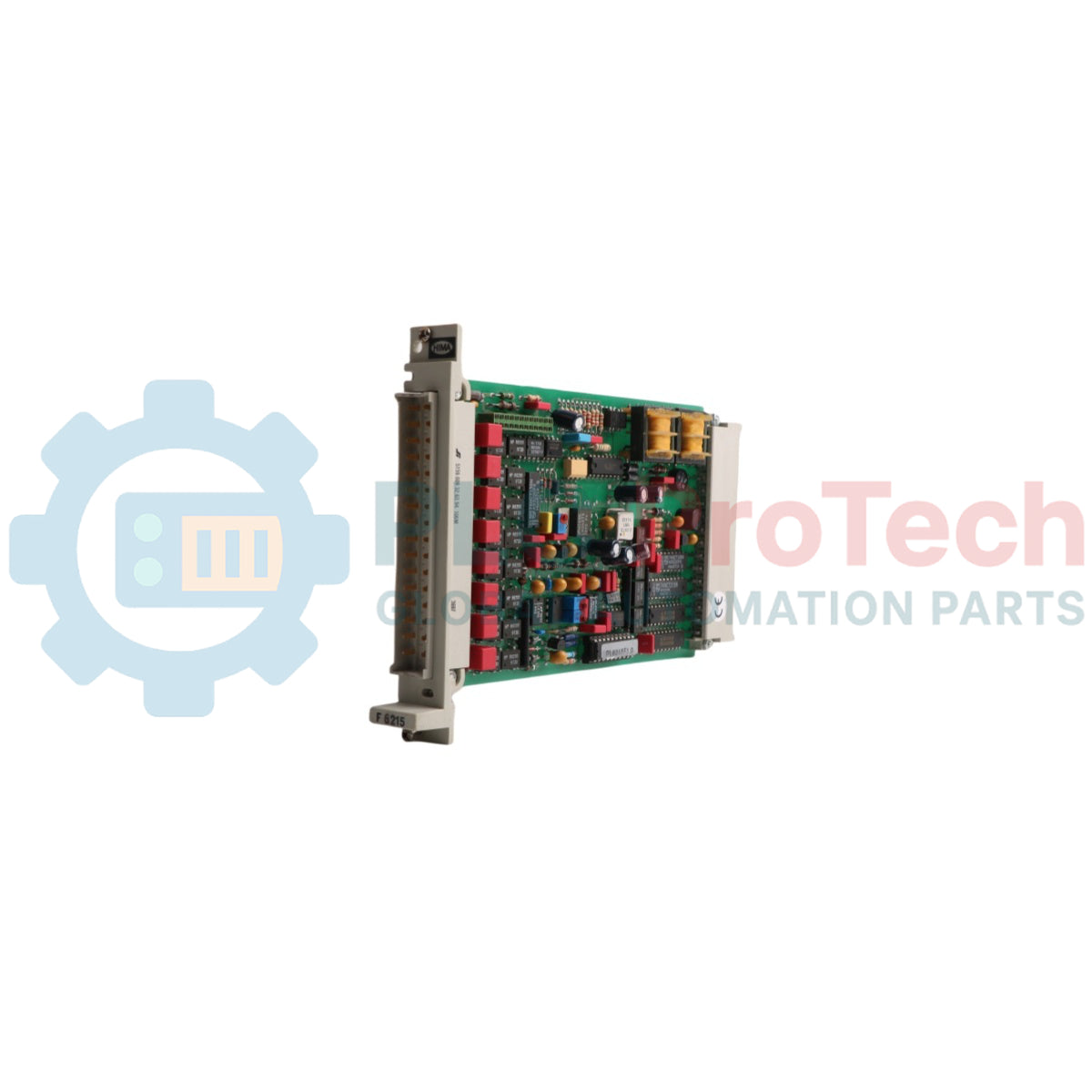

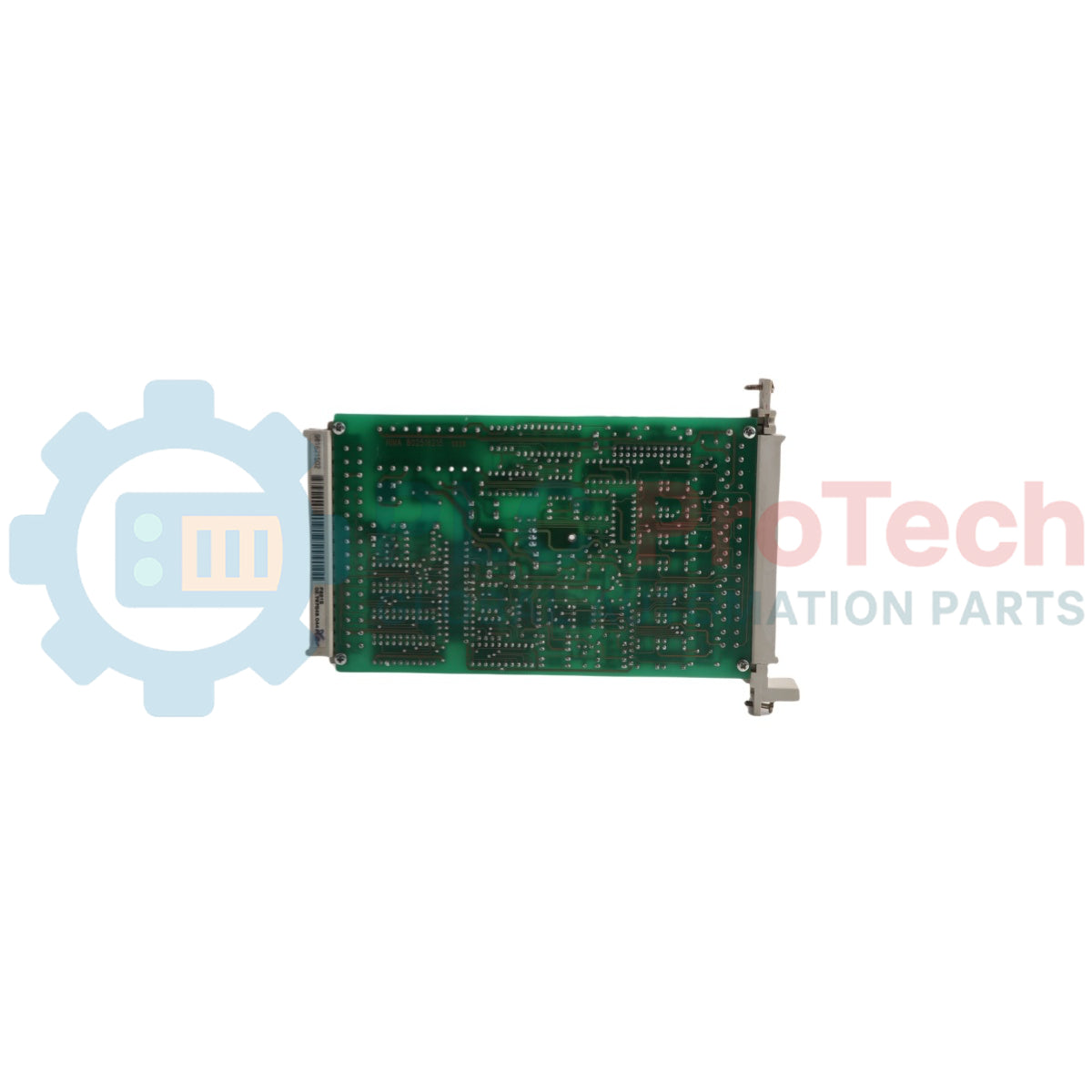

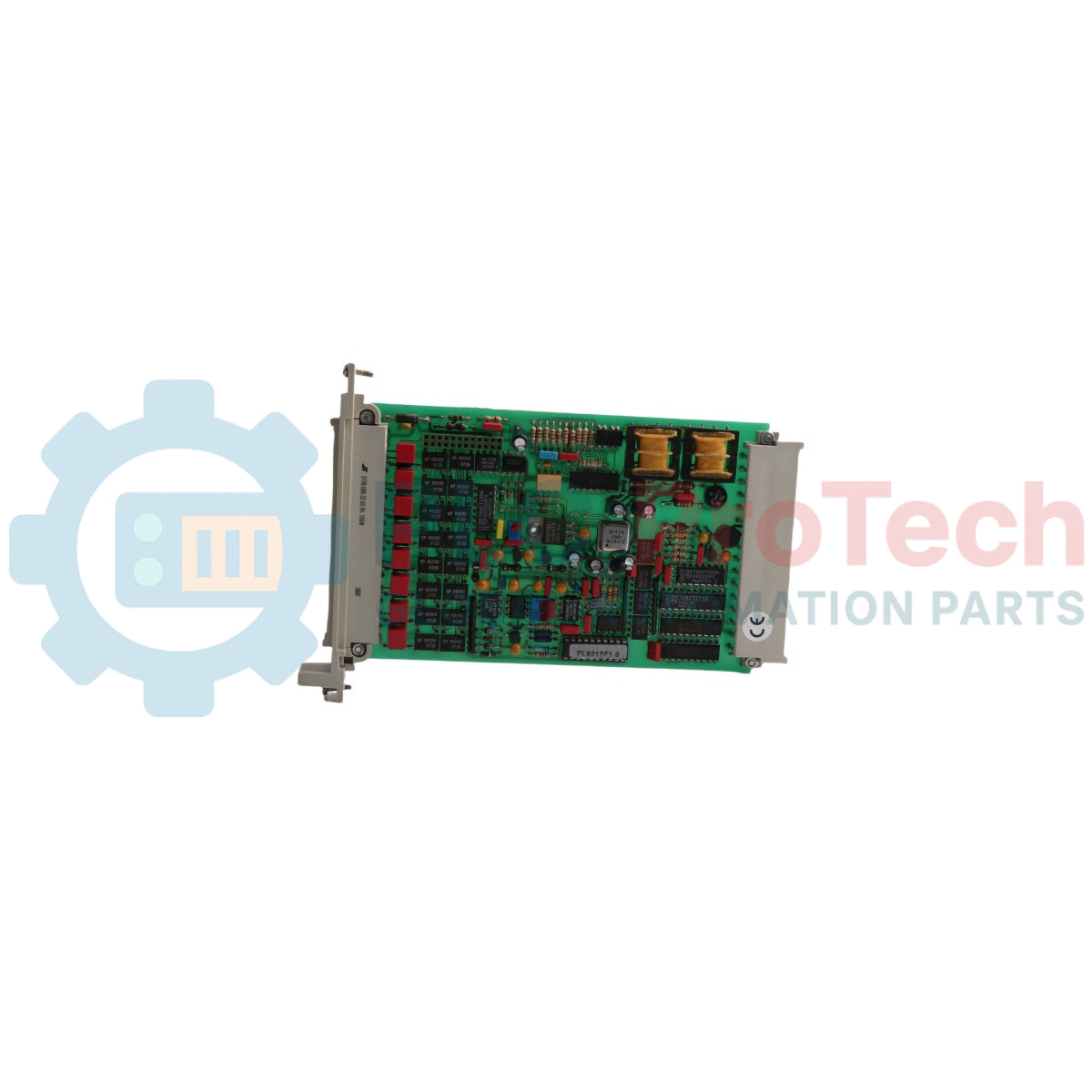

ماژول ورودی آنالوگ ۸ برابری HIMA H 6215 برای سیستم‌های H41q H51q

Name: ماژول ورودی آنالوگ ۸ برابری HIMA H 6215 برای سیستمهای H41q H51q
Brand: HIMA
SKU: F6215
Rating: 5.0 (1 reviews)

SKU F6215

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: HIMA
شماره محصول: F6215
کشور سازنده:آلمان
نوع محصول: ماژول ورودی آنالوگ
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 200g
ابعاد: ۲cm x ۱۹cm x ۱۲.۸cm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

نمای کلی محصول

F 6215 (F6215) یک ماژول ورودی آنالوگ ۸ کاناله است که برای سیستم‌های ایمنی HIMA H41q و H51q طراحی شده است. این ماژول سیگنال‌های ولتاژ، جریان و دمای PT100 را در محیط‌های صنعتی مرتبط با ایمنی پردازش می‌کند. مهندسان از این ماژول در کنترل فرایند، تولید برق و کارخانه‌های شیمیایی استفاده می‌کنند؛ جاهایی که صحت سیگنال مستقیماً بر منطق خاموش‌سازی و اینترلاک‌های ایمنی تأثیر می‌گذارد.

این ماژول از ورودی‌های دارای ایزولاسیون گالوانیکی پشتیبانی می‌کند تا تداخل بین کانال‌ها و اتصال زمین کارخانه کاهش یابد. همچنین پایداری سیگنال را در شرایط دارای نویز الکتریکی بهبود می‌دهد. طراحی یکپارچه ایزولاسیون، انتشار خطا را کاهش داده و دسترس‌پذیری سیستم را افزایش می‌دهد. این ماژول از چرخه‌های تبدیل سریع پشتیبانی می‌کند و به حفظ دقت پایش بلادرنگ کمک می‌کند.

اپراتورها از این ماژول برای کاهش توقف‌های برنامه‌ریزی‌نشده، از طریق بهبود شفافیت عیب‌یابی در حلقه‌های ابزار دقیق میدانی، استفاده می‌کنند. این ماژول در معماری‌های افزونه HIMA یکپارچه می‌شود و از عملکرد پیوسته در محیط‌های حیاتی از نظر ایمنی پشتیبانی می‌کند.

پیکربندی فنی

ماژول H 6215 از معماری دریافت آنالوگ چندگانه با ایزولاسیون مستقل از کانال استفاده می‌کند. هر کانال ورودی از کانال‌های مجاور و زمین سیستم، جداسازی گالوانیکی دارد.

این ماژول از چندین نوع سیگنال، از جمله ورودی‌های ولتاژ، حلقه‌های جریان با تبدیل شنت و حسگرهای مقاومتی PT100، پشتیبانی می‌کند. ماژول شکل‌دهی سیگنال و تبدیل آنالوگ به دیجیتال را روی برد و با وضوح ۱۲ بیت انجام می‌دهد.

این طراحی از بازخورد عیب‌یابی برای تشخیص مدار باز، پایش خارج از محدوده و اعتبارسنجی ورودی پشتیبانی می‌کند. ماژول از طریق یکپارچه‌سازی با بک‌پلین در رک‌های H41q یا H51q با سیستم مرکزی HIMA ارتباط برقرار می‌کند.

مشخصات فنی

پارامتر	مقدار
مدل	F 6215
برند	HIMA
مبدأ	آلمان
وزن	مشخص نشده است
ابعاد	عرض ماژول ۴ TE
دمای کاری	۰ تا ۶۰ درجه سانتی‌گراد
مصرف توان	۵ ولت DC، ۱۰۰ میلی‌آمپر؛ ۲۴ ولت DC، ۱۴۰ میلی‌آمپر

پرسش‌های متداول فنی

F 6215 از چه نوع سیگنال‌هایی پشتیبانی می‌کند؟
این ماژول از ورودی‌های ۰ تا ۱۰ ولت، ۰ تا ۲۰ میلی‌آمپر و PT100 پشتیبانی می‌کند.

آیا ماژول ایزولاسیون فراهم می‌کند؟
بله، این ماژول بین ورودی‌ها و زمین سیستم ایزولاسیون گالوانیکی فراهم می‌کند.

آیا می‌توان از آن در سیستم‌های افزونه استفاده کرد؟
بله، این ماژول در معماری‌های افزونه H41q و H51q شرکت HIMA یکپارچه می‌شود.

وضوح تبدیل ورودی چقدر است؟
این ماژول برای همه کانال‌ها وضوح ۱۲ بیت فراهم می‌کند.

راهنمای مهندسی و نصب

ماژول را فقط در سیستم‌های رک HIMA دارای گواهی نصب کنید. اتصال زمین مناسب را از طریق شینه ارت رک حفظ کنید. برای کاهش تأثیر EMI در محیط‌های صنعتی، کابل‌های سیگنال را شیلددار نگه دارید.

از عبور کابل‌های سیگنال آنالوگ به‌صورت موازی با خطوط برق فشارقوی خودداری کنید. برای کاهش نویز ناشی از کوپل متقابل، جداسازی مناسب را داخل تابلوهای کنترل حفظ کنید.

برای حفظ دما زیر ۶۰ درجه سانتی‌گراد، از جریان هوای کافی درون تابلو اطمینان حاصل کنید. از نصب ماژول در نزدیکی قطعاتی با اتلاف حرارت زیاد خودداری کنید.

برای جلوگیری از ایجاد حلقه‌های زمین، شیلد کابل را در یک سر آن به‌درستی متصل کنید. در محیط‌های پرخطر، پیش از استقرار، انطباق با گواهی ایمنی در سطح سیستم را بررسی کنید.
