تولیدکننده: HIMA
شماره محصول: F7553
کشور سازنده:آلمان
نوع محصول: ماژول ارتباطی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 140g
ابعاد: ۲ سانتیمتر × ۱۸٫۵ سانتیمتر × ۱۲٫۸ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

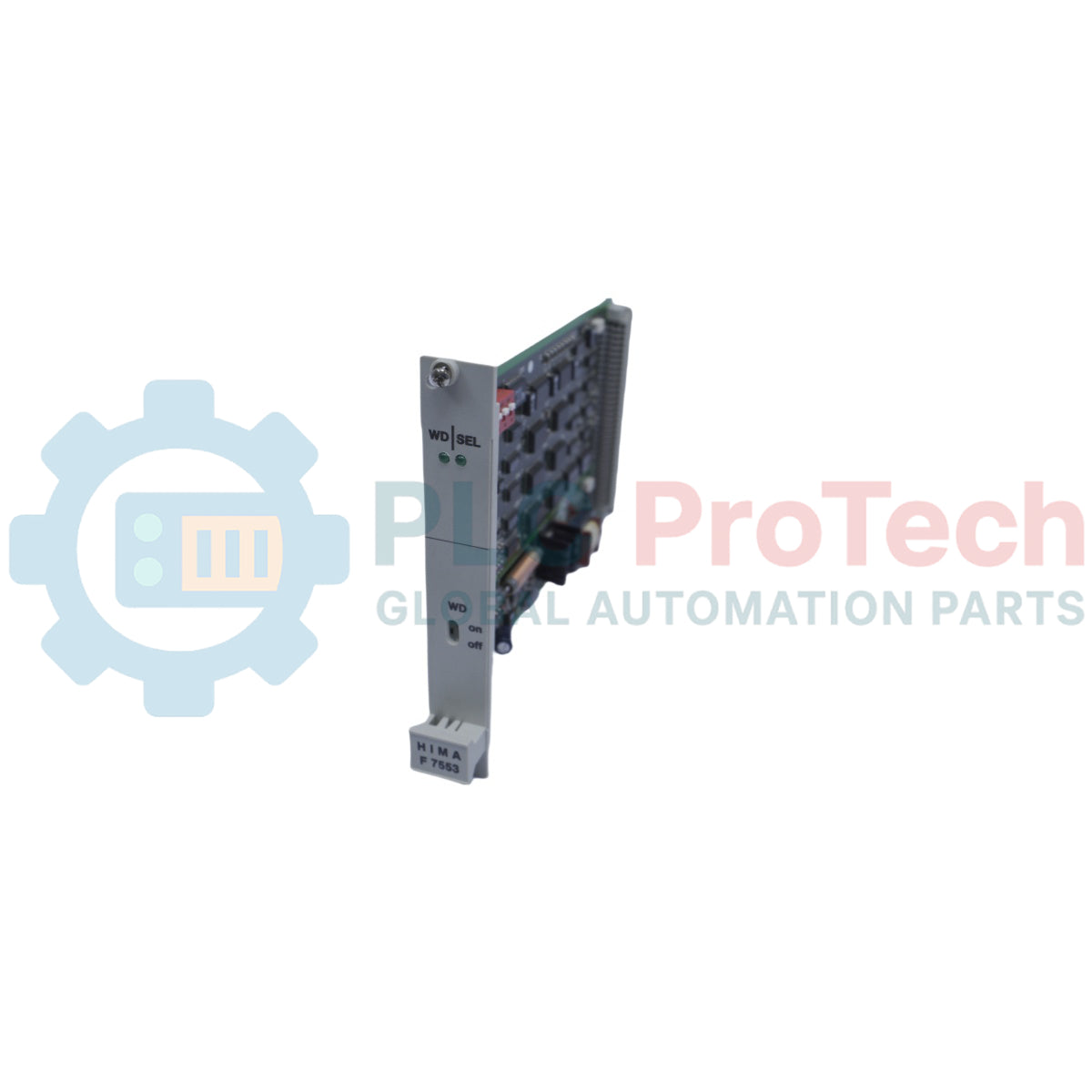

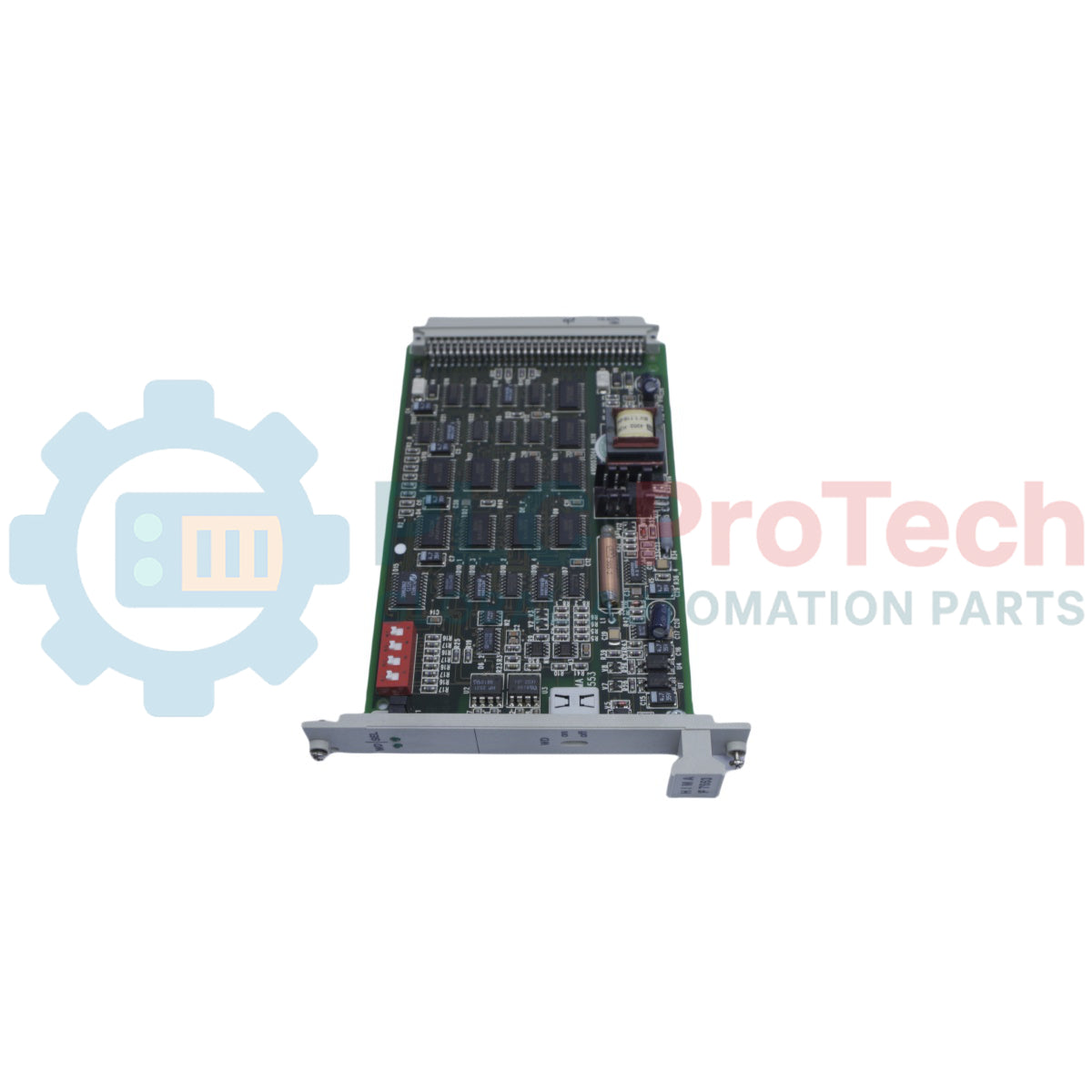

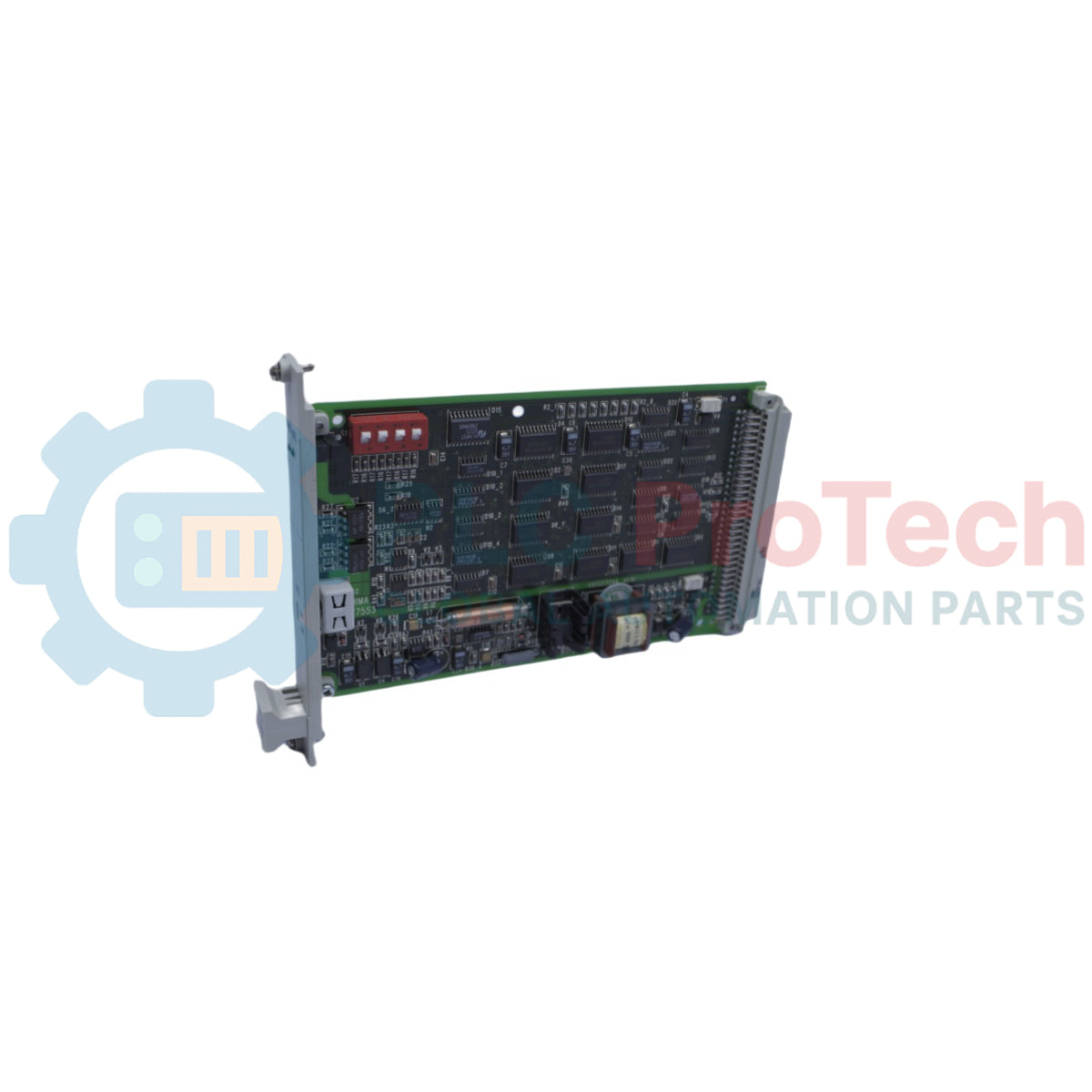

F 7553 (F7553) یک ماژول کوپلینگ HIMA است که برای پلتفرم کنترل ایمنی PES H51q توسعه یافته است. این ماژول درون کیت مونتاژ B 9302 کار میکند و ارتباط واچداگ، سیگنالدهی دسترسی به زیررک IO و عملکردهای پایش توان داخلی را در معماری کنترلر ایمنی مدیریت میکند. مهندسان معمولاً این ماژول را در سیستمهای خاموشسازی پالایشگاه، سیستمهای مدیریت مشعل و کاربردهای حفاظت توربین نصب میکنند؛ مکانهایی که عملکرد ایمن و بدون وقفه در آنها ضروری است.
یکی از مزیتهای عملیاتی مهم F 7553، امکان غیرفعالسازی موقت سیگنال واچداگ هنگام تعویض ماژول است. این قابلیت به کارکنان تعمیرات اجازه میدهد ماژول کوپلینگ را بدون فعالکردن خاموشسازی اضطراری کل کارخانه تعویض کنند. در صنایع فرایندی حساس، این قابلیت زمان توقف ناشی از تعمیرات را کاهش میدهد و از وقفههای غیرضروری در تولید جلوگیری میکند.
ماژول F 7553 مدیریت واچداگ، منطق آدرسدهی IO و نظارت بر منبع تغذیه را در قالب فشرده 4 TE ترکیب میکند.
اجزای اصلی عملکردی عبارتاند از:
| حوزه عملکرد | توضیحات |
|---|---|
| LED واچداگ | سیگنال فعال واچداگ ایمن در برابر خطا را نشان میدهد |
| LED انتخاب | دسترسی فعال به زیررک IO مرتبط را نشان میدهد |
| کلید واچداگ | امکان غیرفعالسازی موقت واچداگ هنگام تعویض گرم را فراهم میکند |
| کلیدهای کدگذاری S1.1-S1.4 | آدرسدهی گذرگاه IO و زیررک را تعیین میکنند |
| پایش توان | وضعیت منبع تغذیه داخلی 5 V را نظارت میکند |
| انتقال وضعیت | وضعیت تشخیصی را به ماژول مرکزی ارسال میکند |
| عملکرد خودآزمایی | عیبیابی خودکار در زمان اجرا هنگام کارکرد سیستم |
این معماری از عملکرد پیوسته سیستمهای ایمنی H51q پشتیبانی میکند و همزمان فرایندهای تعمیر و نگهداری را در کابینتهای IO توزیعشده سادهتر میسازد.
| پارامتر | مقدار |
|---|---|
| مدل | F 7553 |
| برند | HIMA |
| نوع محصول | ماژول کوپلینگ |
| سیستم سازگار | PES H51q |
| کیت مونتاژ | B 9302 |
| مبدأ | آلمان |
| فضای موردنیاز | 4 TE |
| ولتاژ کاری | 5 VDC / 24 VDC |
| مصرف جریان در 5 VDC | 600 mA |
| مصرف جریان در 24 VDC | 750 mA |
| نشانگرهای تشخیصی | LED واچداگ، LED انتخاب |
| پیکربندی آدرس | کلیدهای کدگذاری S1.1 تا S1.4 |
| مدیریت واچداگ | قابلیت انتخاب سرکوب سیگنال واچداگ |
| عیبیابی زمان اجرا | خودآزمایی آنلاین خودکار |
| کاربرد | ارتباطات ایمنی IO و مدیریت واچداگ |
آیا میتوان F 7553 را در حالی که سیستم در حال کار است تعویض کرد؟
بله. کلید داخلی سرکوب واچداگ امکان تعویض ماژول را بدون آغاز خاموشسازی اضطراری سیستم فراهم میکند.
LED واچداگ چه چیزی را نشان میدهد؟
LED واچداگ وجود سیگنال واچداگ ایمن در برابر خطا را از کنترلر ایمنی تأیید میکند.
چرا کلیدهای کدگذاری اهمیت دارند؟
کلیدهای S1.1 تا S1.4 آدرس گذرگاه IO و زیررک را تعیین میکنند. تنظیمات نادرست میتواند مانع ارتباط با ماژول مرکزی شود.
آیا این ماژول پایداری توان زیررک IO را پایش میکند؟
بله. F 7553 منبع تغذیه 5 V زیررک IO را نظارت میکند و اطلاعات وضعیت تشخیصی را به ماژول کنترل مرکزی ارسال میکند.
پیش از تعویض ماژول کوپلینگ، موقعیت کلید سرکوب واچداگ را با دقت بررسی کنید. کاربری نادرست میتواند ارتباط با زیررک IO مرتبط را قطع کند.
همیشه پیش از خارجکردن ماژول، تنظیمات موجود کلیدهای S1.1 تا S1.4 را ثبت کنید. آدرسدهی نادرست همچنان یکی از رایجترین خطاهای راهاندازی در کابینتهای قدیمی H51q است.
در اتاقهای کنترل با دمای بالا، جریان هوای کافی را در اطراف رکهای IO پرتراکم حفظ کنید. تنش حرارتی مداوم میتواند عمر مفید اجزای قدیمی سیستم H51q را کاهش دهد.
