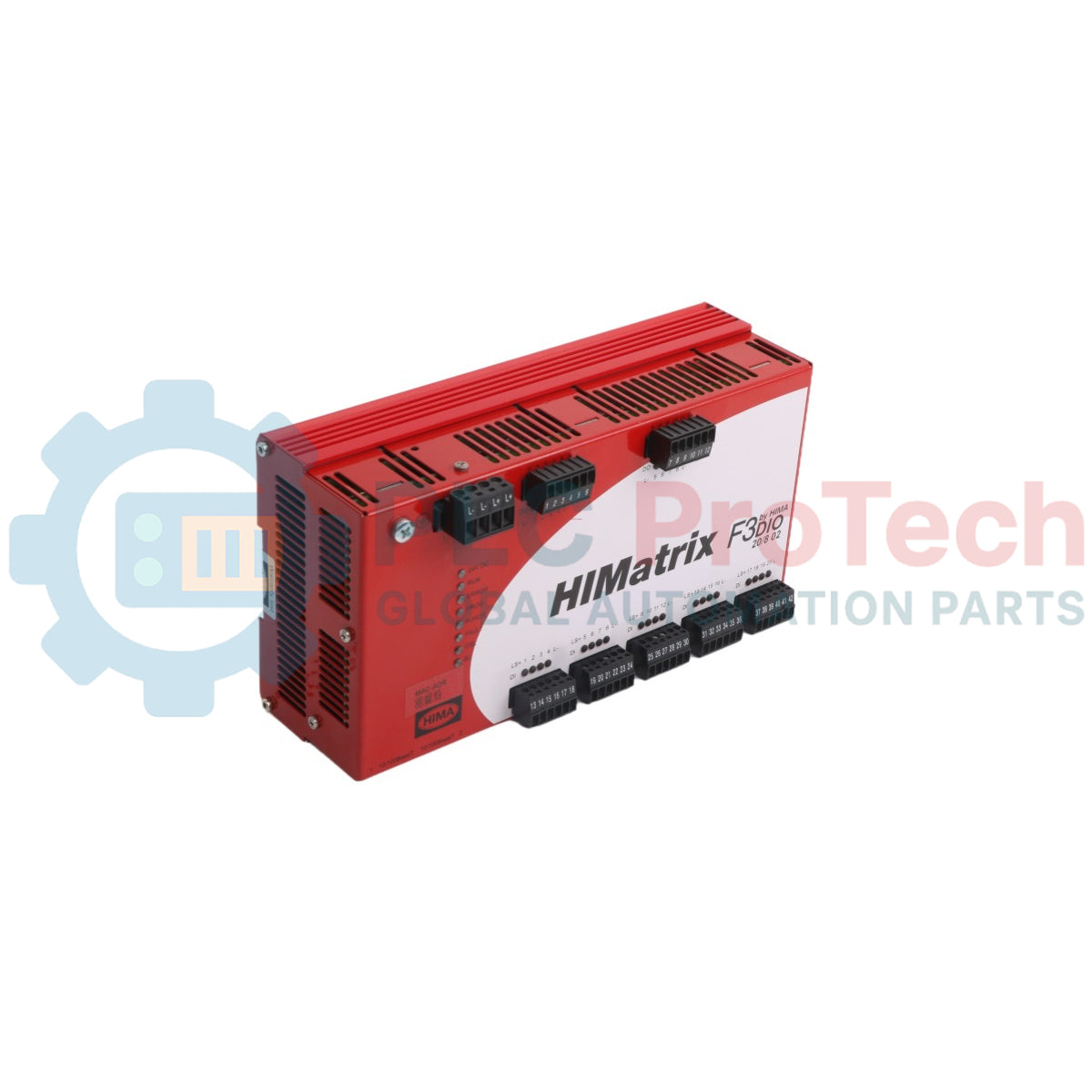

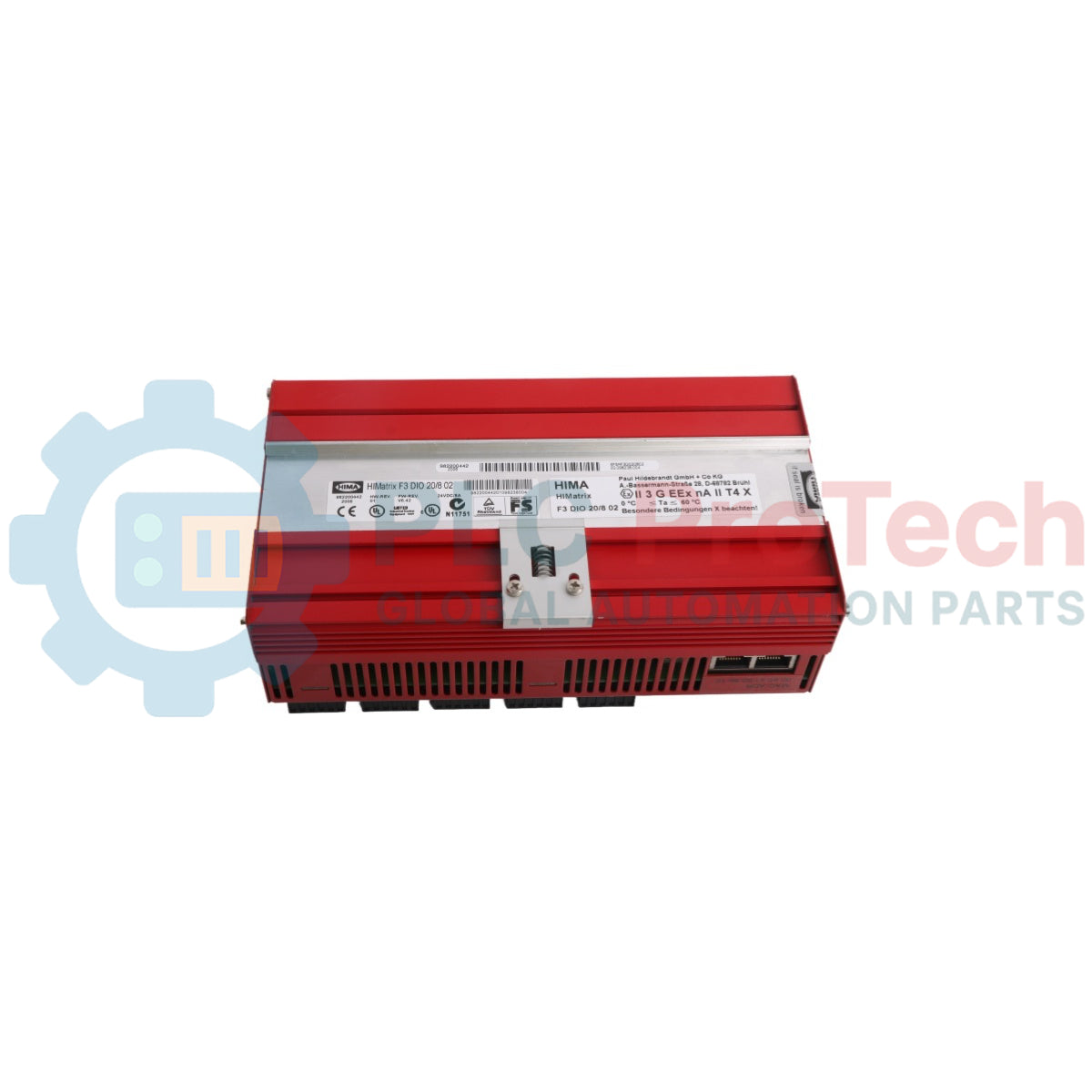

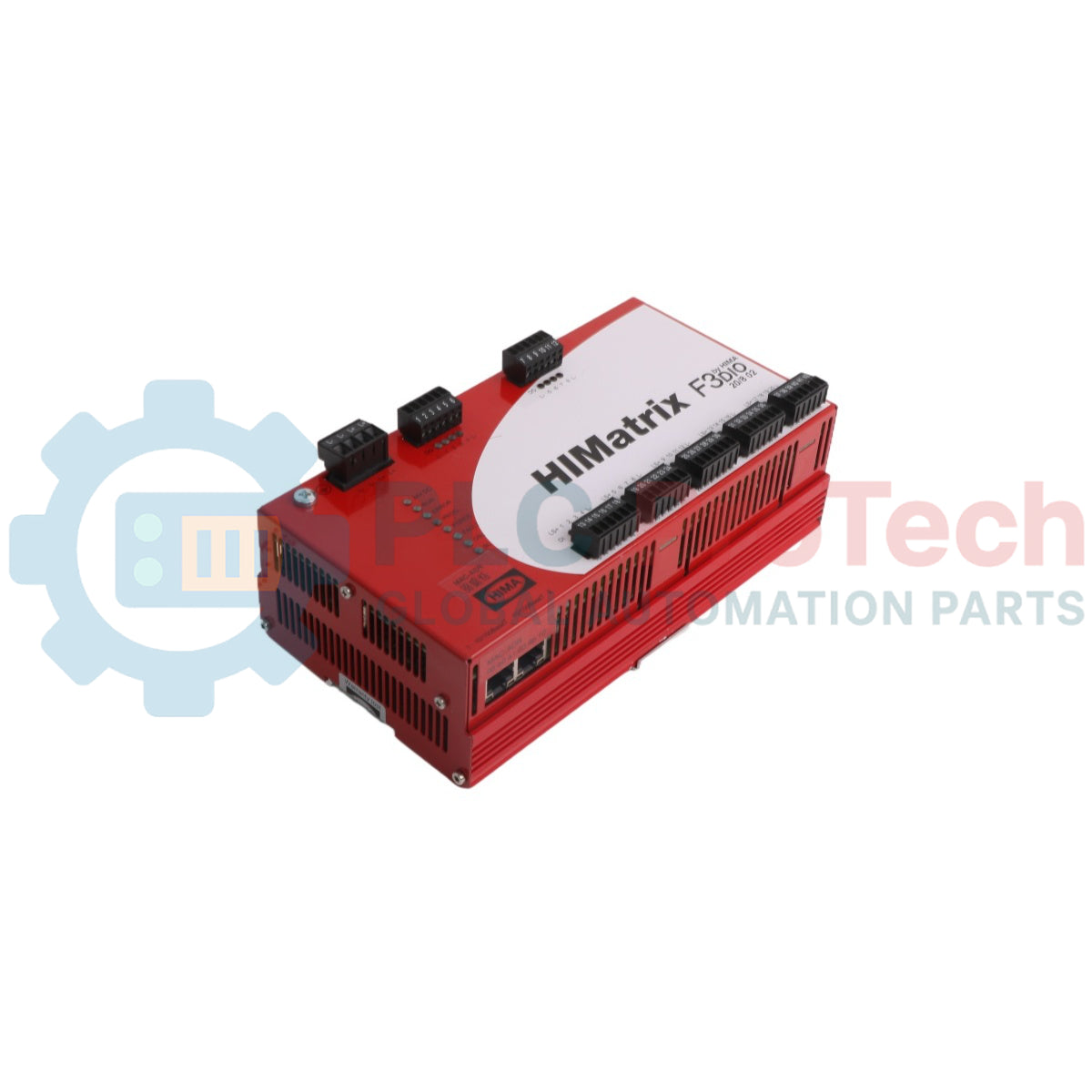

ماژول ورودی/خروجی راه دور مرتبط با ایمنی HIMA F3 DIO 20/8 02 HIMatrix

مروری بر محصول

 F3 DIO 20/8 02 (F3DIO20/802) یک ماژول ورودی/خروجی از راه دور، فشرده و با یکپارچگی بالا است که برای سیستم ایمنی HIMA HIMatrix طراحی شده است. این ماژول که برای ارائه کنترل توزیع‌شده مرتبط با ایمنی مهندسی شده، ۲۰ ورودی دیجیتال و ۸ خروجی دیجیتال را در یک محفظه مقاوم یکپارچه می‌کند. این ماژول برای محیط‌های صنعتی پرخطر، مانند پالایشگاه‌های نفت و گاز، کارخانه‌های فرآوری مواد شیمیایی و سکوهای فراساحلی، که در آن‌ها ایمنی عملکردی و حداکثر زمان کارکرد اهمیت اساسی دارد، یک قطعه حیاتی محسوب می‌شود. با بهره‌گیری از پروتکل safeethernet،  F3 DIO 20/8 02 انتقال بی‌درنگ داده با گواهی SIL 3 را روی زیرساخت استاندارد اترنت امکان‌پذیر می‌کند. نسخه مشخص 021 برای قابلیت اطمینان بسیار بالا ساخته شده و دارای پوشش لاک محافظ است تا در برابر شرایط جوی سخت و نوسانات طولانی‌مدت دما مقاومت کند و عملاً از توقف‌های ناخواسته سیستم ناشی از تنش‌های محیطی جلوگیری شود.

پیکربندی فنی

معماری  F3 DIO 20/8 02 برای ایمنی عملکردی و اجرای غیرمتمرکز منطق بهینه‌سازی شده است:

• یکپارچگی ایمنی: دارای گواهی SIL 3 (IEC 61508) و رده 4 (EN 954-1) برای کاربردها است و بالاترین سطح کاهش ریسک را برای عملکردهای ابزار دقیق ایمنی (SIF) تضمین می‌کند.

• ارتباطات: از دو پورت اترنت (10/100BaseT) برای پشتیبانی از ارتباطات safeethernet استفاده می‌کند و امکان یکپارچه‌سازی روان با شبکه ایمنی، همراه با زمان‌های پاسخ قطعی، را فراهم می‌سازد.

• محافظت محیطی (نسخه 021): قطعات با لاک محافظ ویژه (پوشش کانفورمال) پوشانده شده‌اند تا در برابر رطوبت و خوردگی شیمیایی مقاوم باشند.

• تراکم ورودی/خروجی: دارای ۲۰ ورودی دیجیتال ایمن (با پشتیبانی از کنترل خط برای تشخیص اتصال کوتاه و قطع سیم) و ۸ خروجی دیجیتال ایمن (حداکثر ۲ آمپر برای هر کانال و مجموعاً حداکثر ۱۵ آمپر) است.

• توان پردازشی: شامل یک کنترلر داخلی برای پردازش محلی سیگنال‌ها است که بار وارد بر CPU مرکزی ایمنی را کاهش داده و زمان واکنش محلی را بهبود می‌دهد.

مشخصات فنی

پرسش‌های متداول فنی

مزایای خاص نسخه مدل ۲۰- درجه سلسیوس چیست؟

محدوده گسترده ۲۰- تا ۶۰+ درجه سلسیوس، همراه با لاک محافظ، امکان نصب ماژول را در تابلوهای خارجی بدون گرمایش یا محیط‌های ساحلی فراهم می‌کند؛ محیط‌هایی که در آن‌ها میعان و دماهای پایین معمولاً باعث از کار افتادن تجهیزات الکترونیکی استاندارد می‌شوند.

آیا این ماژول از کنترل خط برای حسگرهای میدانی پشتیبانی می‌کند؟

بله. ورودی‌های دیجیتال برای انجام کنترل خط از طریق ارزیابی سیگنال‌های پالسی طراحی شده‌اند. این قابلیت به سیستم اجازه می‌دهد بین سیگنال معتبر، قطع سیم یا اتصال کوتاه در سیم‌کشی میدانی تمایز قائل شود.

F3 DIO 20/8 02 چگونه پیکربندی می‌شود؟

پیکربندی از طریق ابزار مهندسی SILworX (یا ELOP II Factory برای تنظیمات قدیمی) انجام می‌شود. پارامترهای ماژول، مانند واکنش به خطا و تأخیر ورودی، در نرم‌افزار تنظیم شده و از طریق شبکه دانلود می‌شوند.

آیا امکان استفاده از این ماژول در محیط‌های دارای جو انفجاری وجود دارد؟

این ماژول دارای گواهی ATEX Zone 2 است؛ یعنی می‌توان آن را در مناطقی نصب کرد که وقوع جوهای انفجاری در آن‌ها بعید است، اما ممکن است برای مدت کوتاهی وجود داشته باشند، مشروط بر اینکه ماژول در محفظه‌ای با درجه‌بندی مناسب قرار گیرد.

راهنمای مهندسی و نصب

• تعویض گرم و ایمنی: اگرچه سیستم HIMatrix از تعمیر و نگهداری غیرمتمرکز پشتیبانی می‌کند، تعویض ماژول F3 DIO مستلزم انجام راستی‌آزمایی ایمنی است. هنگام آزمایش، همیشه اطمینان حاصل کنید که LED «FORCE» تحت نظارت است تا از فعال‌سازی ناخواسته عناصر نهایی جلوگیری شود.

• مدیریت حرارتی: برای نصب در تابلو، حداقل فاصله عمودی ۱۰۰ میلی‌متر را حفظ کنید تا همرفت طبیعی کافی برقرار باشد. با وجود اینکه ماژول برای دمای ۶۰ درجه سلسیوس رتبه‌بندی شده است، تراکم حرارتی بیش از حد در تابلوی شلوغ می‌تواند فرسودگی قطعات را تسریع کند.

• ارت و سازگاری الکترومغناطیسی: برای اطمینان از یکپارچگی ارتباط SIL 3 از طریق safeethernet، از کانکتورهای RJ45 شیلددار و کابل‌های اترنت صنعتی رده 5e یا بالاتر استفاده کنید. ریل DIN باید به ارت عملکردی با امپدانس پایین متصل شود تا تداخل‌های فرکانس بالا را تخلیه کند.

• یکپارچگی منبع تغذیه: منبع 24 VDC باید از یک منبع تغذیه تأییدشده ایمنی (SELV یا PELV) تأمین شود. اطمینان حاصل کنید که افت ولتاژ در مسیرهای طولانی کابل میدانی در پایانه‌های ماژول از 20.4 VDC کمتر نشود تا از بروز خطاهای تشخیصی «Undervoltage» جلوگیری شود.
