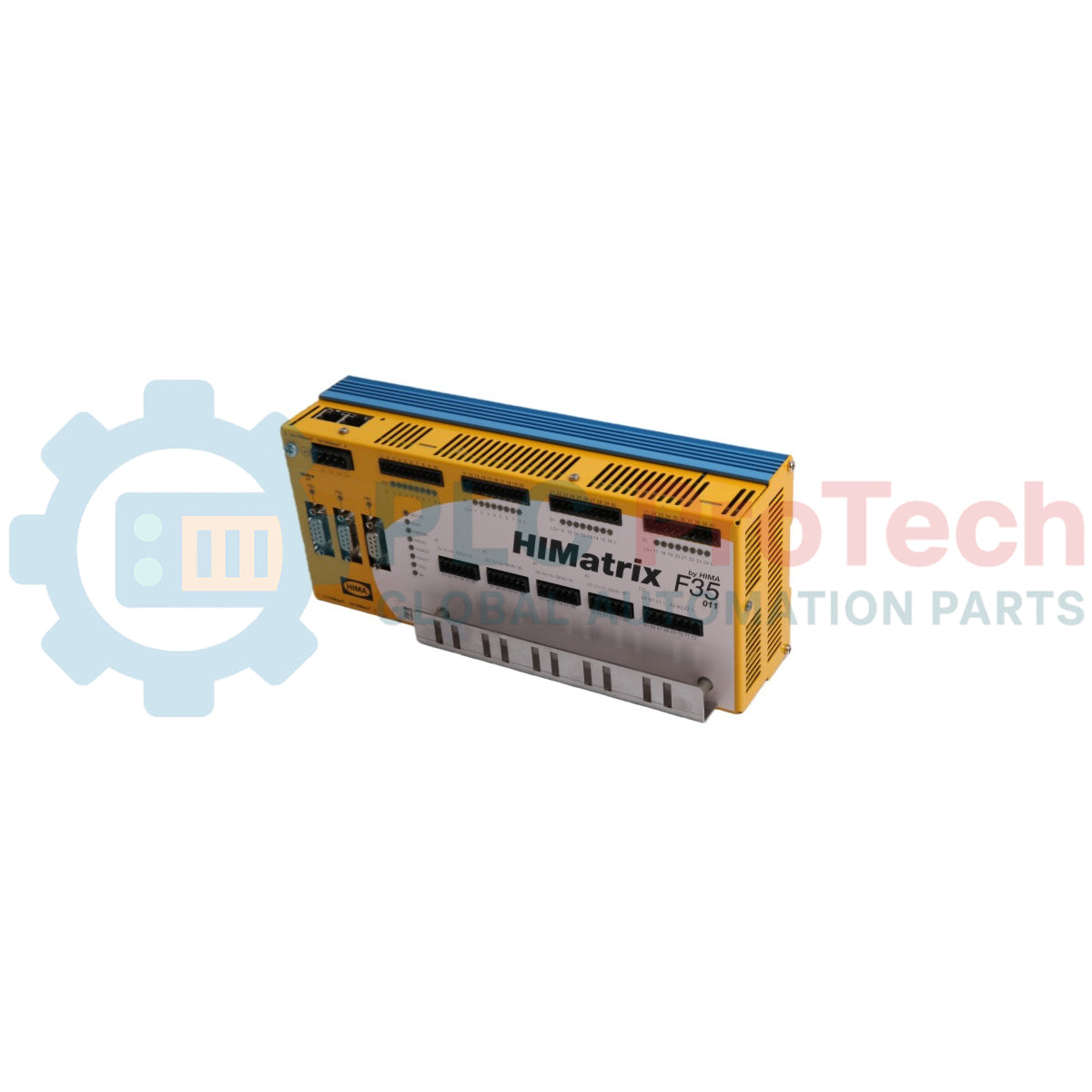

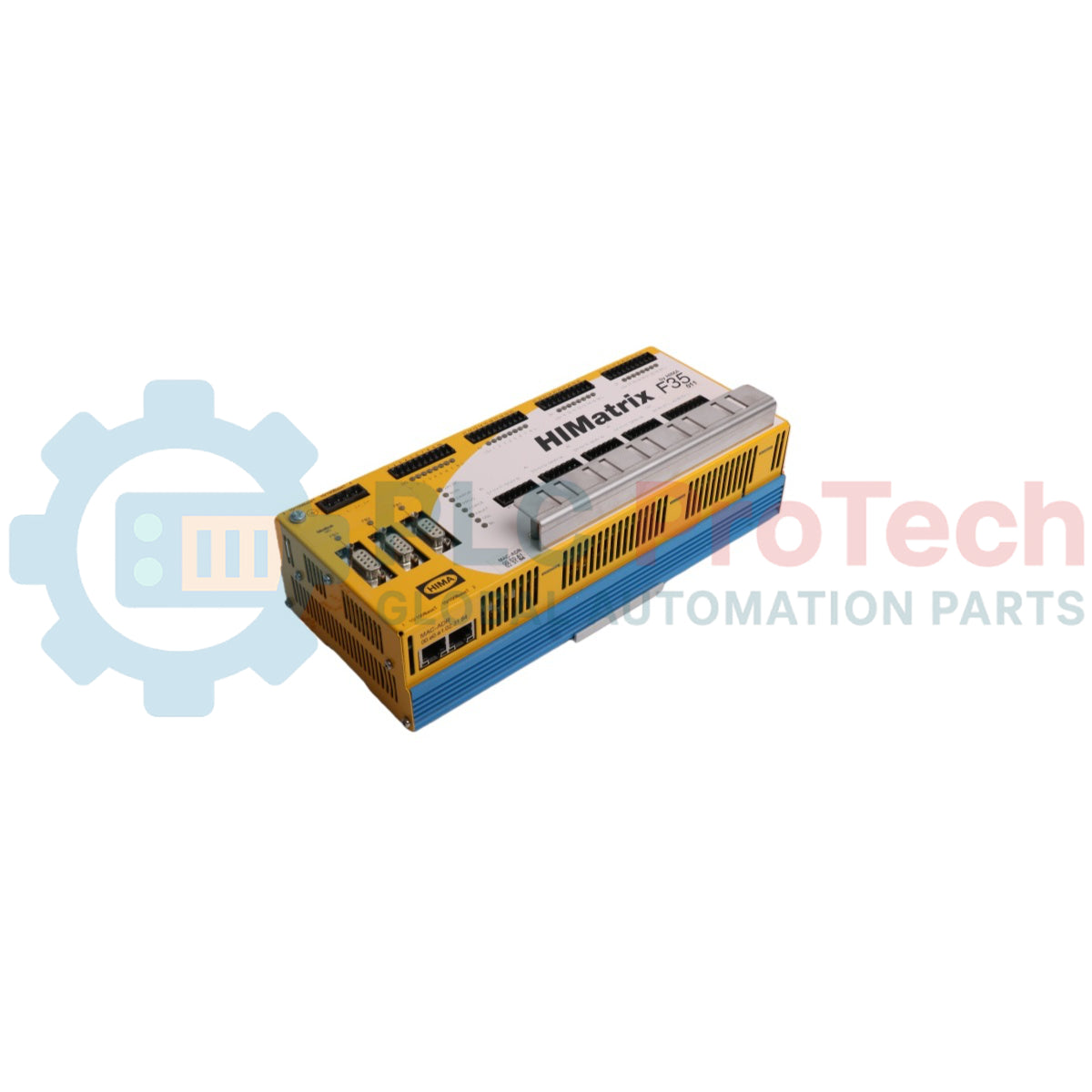

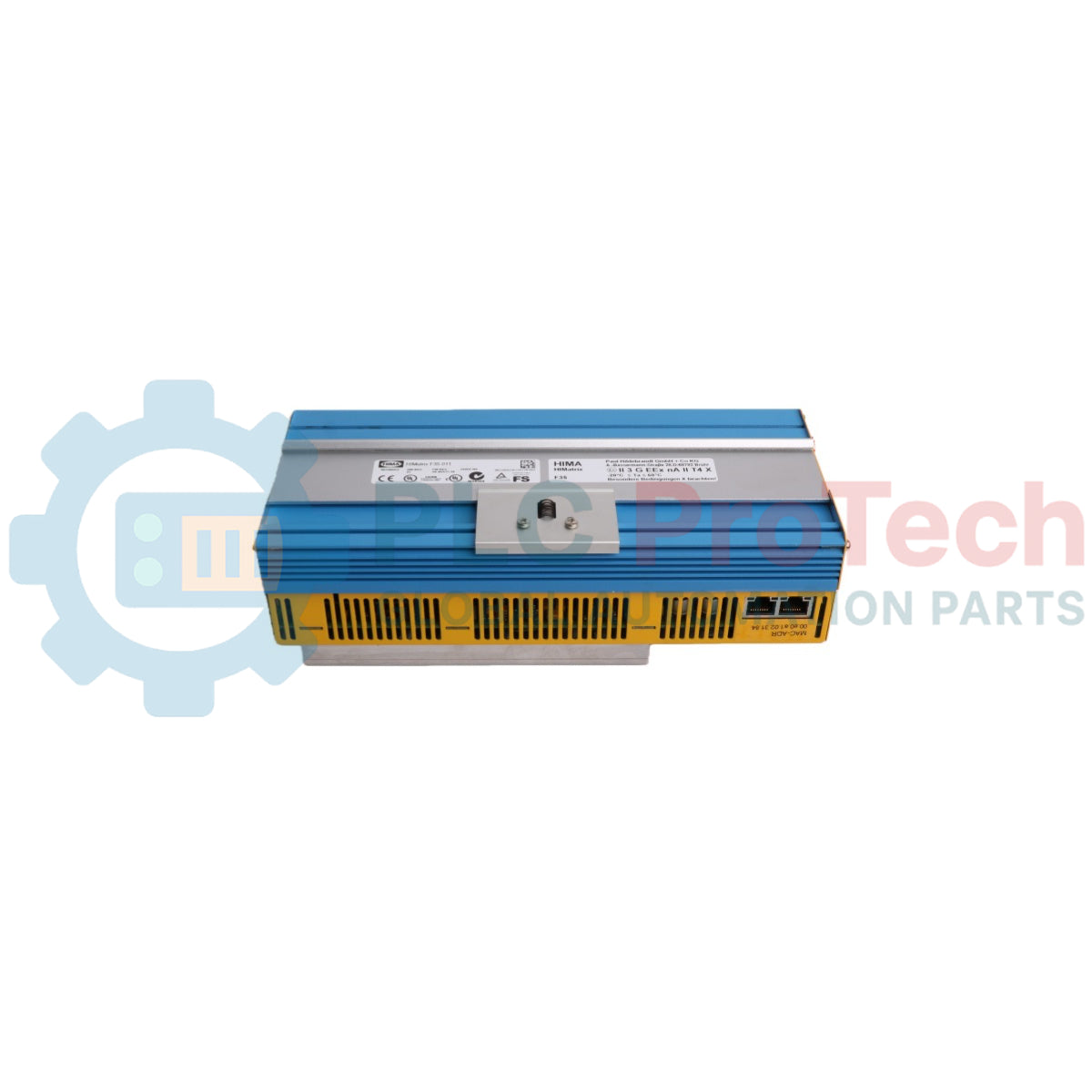

کنترلر مرتبط با ایمنی HIMA HIMatrix مدل F35 011 30

مروری بر محصول

F 35 011-30 (F35 011 30) از HIMA HIMatrix یک کنترلر فشرده مرتبط با ایمنی است که برای سیستم‌های اتوماسیون صنعتی با یکپارچگی بالا در صنایع فرایندی مانند پالایش نفت، تولید برق، کارخانه‌های شیمیایی و سکوهای فراساحلی طراحی شده است. این کنترلر منطق PLC ایمنی، I/O توزیع‌شده و رابط‌های ارتباطی صنعتی را در یک معماری واحدِ قابل استفاده در SIL یکپارچه می‌کند که برای به حداقل رساندن زمان ازکارافتادگی و حفظ پاسخ کنترلی قطعی طراحی شده است.

این کنترلر از پردازش ترکیبی I/O، پروتکل‌های ارتباطی داخلی و چرخه‌های اجرای افزونه-ایمن برای عملکردهای حیاتی خاموش‌سازی و حفاظت پشتیبانی می‌کند. این محصول با تشخیص عیب قدرتمند و اتصال‌پذیری ماژولار، به‌طور گسترده در سیستم‌های ابزار دقیق ایمنی به کار می‌رود؛ جایی که عملکرد پیوسته و تحمل خطا الزامی است.

پیکربندی فنی

معماری HIMatrix F35 بر پایه یک پلتفرم CPU دارای گواهی ایمنی با ماژول‌های دیجیتال، آنالوگ و شمارنده یکپارچه ساخته شده است. این معماری از اجرای قطعی برنامه‌های منطق ایمنی با زمان‌بندی پاسخ قابل پیکربندی و رفتار ایمن در برابر خرابیِ دارای گواهی پشتیبانی می‌کند.

ویژگی‌های کلیدی معماری شامل موارد زیر است:

• ارتباطات صنعتی چندپروتکلی: Ethernet 10/100BaseT، PROFIBUS DP، Modbus RTU/TCP، INTERBUS، RS485

• سوئیچ Ethernet یکپارچه با پشتیبانی از حداکثر 4 درگاه RJ-45

• یکپارچه‌سازی I/O ترکیبی: 24 ورودی دیجیتال، 8 خروجی دیجیتال، 8 ورودی آنالوگ

• دو شمارنده پرسرعت با پشتیبانی از کانال‌های A/B/Z تا 100 کیلوهرتز

• محیط اجرای برنامه دارای رده‌بندی ایمنی با حداکثر 2047 kB حافظه برنامه (بسته به نسخه)

• ساعت بلادرنگ با پشتیبانی خازن طلا برای حفظ ایمن زمان

• معماری بدون ایزولاسیون گالوانیکی، بهینه‌شده برای گره‌های ایمنی فشرده

این سیستم برای کاربردهای SIL 3 مطابق با اصول IEC 61508 طراحی شده است و پاسخ قطعی را در منطق خاموش‌سازی، اینترلاک‌های اضطراری و حلقه‌های حفاظت فرایند تضمین می‌کند.

مشخصات فنی

سؤالات متداول فنی

آیا F 35 011-30 با سیستم‌های موجود HIMatrix سازگار است؟
بله، این محصول کاملاً با معماری‌های ایمنی توزیع‌شده HIMatrix سازگار است و می‌تواند در پیکربندی‌های دارای گره‌های ترکیبی کار کند.

آیا این کنترلر می‌تواند جایگزین واحدهای قدیمی‌تر HIMA F35 شود؟
در بیشتر موارد، بله. بااین‌حال، پیش از مهاجرت باید نگاشت I/O و هم‌خوانی نسخه سیستم‌افزار بررسی شود.

چه پروتکل‌های ارتباطی را می‌توان به‌طور هم‌زمان پشتیبانی کرد؟
بسته به پیکربندی، این محصول از چندین پروتکل از جمله Ethernet، Modbus، PROFIBUS DP، INTERBUS و RS485 پشتیبانی می‌کند.

آیا از افزونگی پشتیبانی می‌کند؟
بله، هنگام استفاده در پیکربندی‌های شبکه ایمنی HIMatrix، افزونگی در سطح معماری سیستم پشتیبانی می‌شود.

راهنمای مهندسی و نصب

برای کاهش تداخل الکترومغناطیسی در محیط‌های پرنویز مانند سالن‌های توربین و ایستگاه‌های کمپرسور، نصب صحیح به کابل‌های زوج‌تابیده شیلددار برای تمام خطوط I/O میدانی نیاز دارد. اتصال زمین باید از اصول اتصال زمین تک‌نقطه‌ای پیروی کند تا از ایجاد جریان‌های حلقه‌ای ناخواسته در مدارهای ایمنی جلوگیری شود.

نصب باید فضای حرارتی کافی را تضمین کند، به‌ویژه در تابلوهایی که در شرایط دمای محیط نزدیک به 60 deg C کار می‌کنند. برای نصب‌های متراکم کابینتی با چندین کنترلر، تهویه اجباری توصیه می‌شود.

برای پایداری سیگنال آنالوگ، طول کابل‌ها را حداکثر در 300 m نگه دارید و هنگام نیاز به اندازه‌گیری جریان، تطبیق امپدانس ورودی را با مقاومت‌های شنت خارجی تضمین کنید.
