تولیدکننده: Honeywell
شماره محصول: 05701-A-0502
کشور سازنده:ایالات متحده آمریکا
نوع محصول: رکهای کنترلر تشخیص گاز
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2800g
ابعاد: ۲۴۰ میلیمتر × ۲۷۰ میلیمتر × ۲۶۶ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

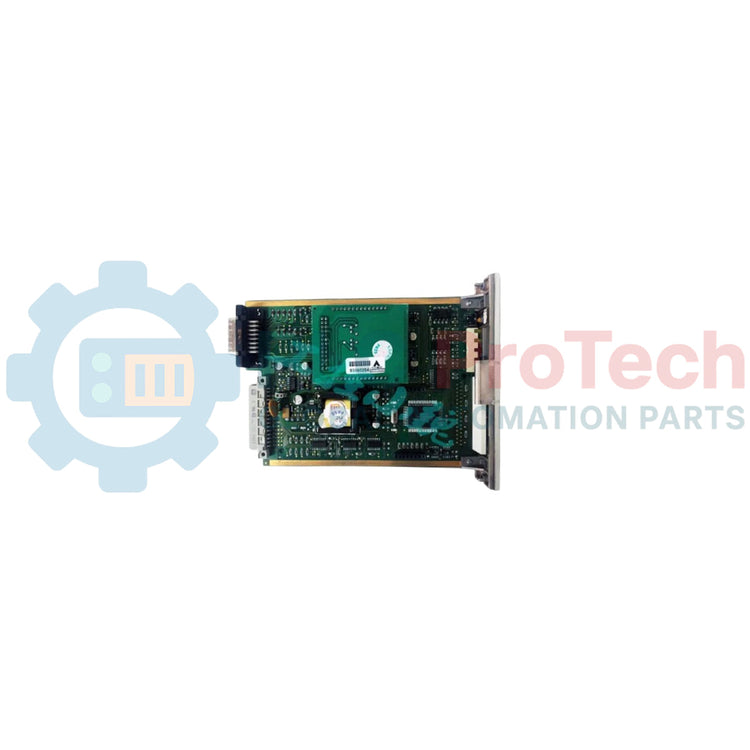

Honeywell 05701-A-0502 که برای ایفای نقش ستون فقرات ساختاری و الکتریکی آرایههای پایش تشخیص گاز طراحی شده است، کارتهای کنترلی System 57 را در یک شاسی متمرکز جای میدهد و به آنها اتصال میدهد. این مجموعه سابرک با عرض نیمه ۱۹ اینچ و ارتفاع ۶U دارای سیمکشی یکپارچه در صفحه پشتی است تا توان عملیاتی و مسیریابی کانالها را از حسگرهای نصبشده در میدان به ماژولهای منفرد تشخیص گاز توزیع کند. این سیستم که برای محیطهای ایمنیحیاتی مهندسی شده است، دارای یک کارت مهندسی اختصاصی و یک کارت ورودی DC است تا توزیع پایدار و کمنویز توان را در تمام کانالهای نصبشده تضمین کند. طراحی سیمکشی میدانی از جلو، فضای نصب را به حداقل میرساند و همزمان دسترسی مهندسان میدانی برای عیبیابی را آسانتر میکند.
| پارامتر | مقدار مشخصه |
|---|---|
| تولیدکننده | Honeywell Analytics (Sieger) |
| شماره مدل | 05701-A-0502 |
| سازگاری سری | ماژولهای کنترلی تشخیص گاز سری System 57 |
| فرمفاکتور | عرض نیمه ۱۹ اینچ، ارتفاع ۶U |
| محل اتصال سیمکشی | سیمکشی میدانی از جلو |
| اجزای پایه همراه | سابرک، کارت مهندسی، کارت ورودی DC، کیت کلید، کابل اتصال داخلی |
| وزن خالص | ۲٫۸ کیلوگرم |
| وزن حمل (محاسبهشده) | 4.0 kg |
| ابعاد (محاسبهشده) | 240 mm x 270 mm x 266 mm |
مجموعه نیمرک 05701-A-0502 برای کاربردهای موضعی با کمتر از 8 کانال بهینه شده است. برای پیکربندیهای با ظرفیت بالاتر، مهندسان باید به گونه کامل رک 19 اینچی و 16 کاناله (05701-A-0301) روی بیاورند. همیشه بررسی کنید که کارتهای قدیمی System 57 از آداپتورهای ترمینال بکپلین سازگار استفاده کنند، سپس ماژولها را درون این شاسی بهصورت داغ تعویض کنید.
مشکل رایج در محفظههای کوچک و بدون تهویه، تجمع گرما ناشی از کارتهای چهارکاناله کاملاً بارگذاریشده است. برای تسهیل خنکسازی همرفتی، اطمینان حاصل کنید که در بالا و پایین محدودههای رک 6U حداقل 50mm فاصله وجود داشته باشد. از عبور دادن خطوط تغذیه سنگین حسگر در کنار سیمکشی برق AC با ولتاژ بالا در یک لوله برق خودداری کنید، زیرا فیلترهای یکپارچه کارت ورودی DC سیستم System 57 به حلقههای القای الکترومغناطیسی شدید حساس هستند.
هنگام سیمکشی اتصالات پنل جلویی، بررسی کنید که پیچ اتصال زمین اصلی روی بکپلین مستقیماً به زمین تمیز دستگاه متصل باشد. برقرار نکردن مسیر اتصال زمین با امپدانس پایین میتواند باعث تغییرات اندازهگیری در حلقههای حسگر کاتالیستی و سمی 4-20mA متصل به بکپلین شود.
هشدار مهم:
پیش از نصب یا وارد کردن کارتها به رک، همه مدارهای اصلی DC و حلقههای تغذیه کمکی را ایزوله و بیبرق کنید. کار روی بکپلین رکِ برقدار میتواند به تقویتکنندههای عملیاتی حساسِ ماژولهای مجاور پایش گاز آسیبهای گذرا وارد کند.
مجموعه رک فرعی 05701-A-0502 را با استفاده از تجهیزات صنعتی M6، بهطور محکم در قاب محفظه یا برش پنل نصب کنید.
کابل ارت حفاظتی اصلی دستگاه را به پیچ اتصال زمین اختصاصی شاسی روی رک فرعی متصل و ترمینالگذاری کنید.
کابل اتصال ازپیشترمینالشده را بین کارت مهندسی و نقاط اتصال اصلی گذرگاه داخلی وصل کنید.
قبل از لغزاندن هر ماژول کنترل فعال به درون بکپلین سیستم، پارامترهای همترازی شیار را با استفاده از کیت کلید فیزیکی با دقت بررسی کنید.
