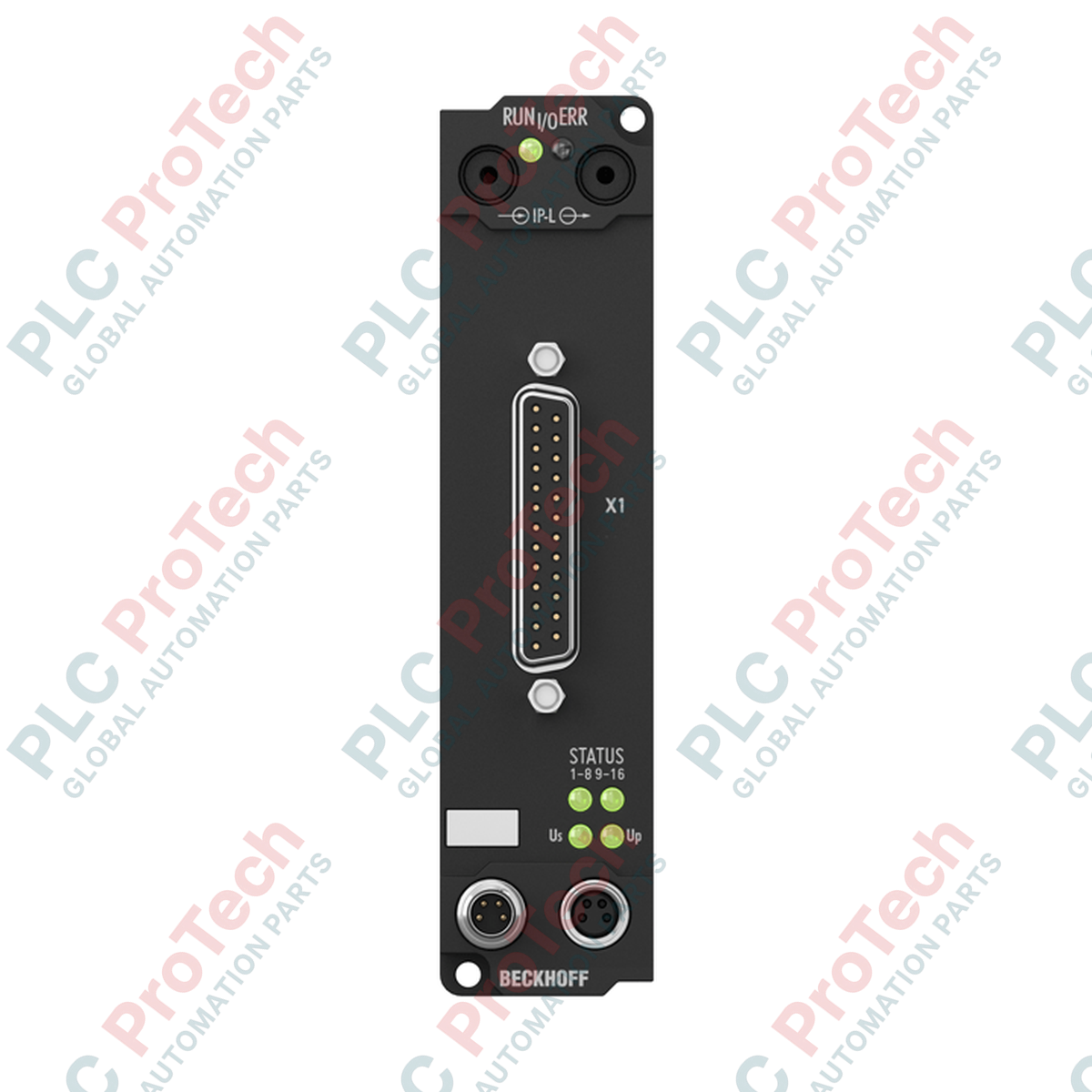

IE2808 BECKHOFF جعبه توسعه خروجی دیجیتال با چگالی بالا، 16 کاناله

مروری بر محصول

 IE2808 (IE2808) یک جعبه توسعه مقاوم و متراکم است که برای گسترش I/O غیرمتمرکز در محیط‌های صنعتی سخت طراحی شده است. این ماژول که برای نصب بدون کابینت مهندسی شده،  16 خروجی دیجیتال را در یک محفظه پلی‌آمیدی فشرده با درجه حفاظت  IP67 ارائه می‌دهد. این محصول به‌طور خاص برای اتصال به ماژول‌های Fieldbus Box بکهف از طریق سامانه ارتباطی پرسرعت  IP-Link طراحی شده است. IE2808 با استفاده از اتصال  D-sub ‏25 پین برای توزیع سیگنال، امکان اتصال سریع منیفولدهای پیچیده شیر، بانک‌های نشانگر یا مجموعه‌های حسگر-عملگر را فراهم می‌کند و آن را به یکی از اجزای مهم در کاربردهای B2B در خطوط مونتاژ خودرو، عملگرهای انتهایی رباتیک و خطوط فرآوری مواد غذایی تبدیل می‌سازد؛ جایی که کمبود فضا و مقاومت در برابر شست‌وشو الزامی است.

معماری سخت‌افزار و مدیریت توان

معماری  IE2808 برای بهره‌وری فضایی و توزیع قابل‌اعتماد توان بهینه شده است. این محصول دارای دو  کانکتور M8 برای توان است: یک سوکت نر برای تغذیه ورودی و یک سوکت ماده برای زنجیره‌ای‌کردن جعبه‌های توسعه اضافی در مسیر پایین‌دست. این طراحی «عبوری» کابل‌کشی را در چیدمان‌های ماژولار ماشین ساده می‌کند.

این ماژول با مجموع 16 کانال، حداکثر جریان مجموع  4 A ($\sum 4 A$) را پشتیبانی می‌کند و هر کانال به‌صورت مجزا توانایی تأمین  0.5 A را دارد. خروجی‌ها برای بارهای اهمی، القایی و لامپی طراحی شده‌اند و  به‌صورت مجزا در برابر اتصال کوتاه محافظت می‌شوند. یک پروتکل پیشرفته مدیریت خطا نیز در آن تعبیه شده است؛ به‌طوری‌که خطای هر کانال باید توسط کنترلر اصلی (PLC) تأیید شود تا خروجی دوباره فعال شود و اطمینان حاصل گردد که پیش از ازسرگیری عملکرد سیستم، خطاهای مکانیکی برطرف شده‌اند.

مشخصات فنی

پرسش‌های متداول فنی

تشخیص خطا در IE2808 چگونه انجام می‌شود؟

این ماژول به‌صورت اختیاری یک  تصویر فرایندی ورودی 16 بیتی اختصاص‌یافته به تشخیص خطا ارائه می‌دهد. این قابلیت به کنترلر اصلی TwinCAT اجازه می‌دهد هر خروجی را از نظر اتصال کوتاه یا اضافه‌بار پایش کند. در صورت بروز خطا، بیت تشخیصی مربوطه تنظیم می‌شود و کنترلر اصلی باید برای پاک‌کردن خطا، تأییدیه خطا ارسال کند.

مزیت اتصال D-sub ‏25 چیست؟

 D-sub ‏25 پین امکان تجمیع 16 سیگنال را در یک کابل شیلددار فراهم می‌کند. این روش در مقایسه با استفاده از 16 کانکتور مجزای M8 یا M12، فضای بسیار کمتری اشغال می‌کند و برای ابزارهای انتهای بازوی ربات با تراکم بالا یا ماژول‌های ماشین کوچک‌مقیاس ضروری است.

آیا این ماژول برای عملکرد به Coupler Box نیاز دارد؟

بله. IE2808 به‌عنوان یک  Extension Box، مستقیماً به یک Fieldbus مانند EtherCAT یا Profibus متصل نمی‌شود. برای آنکه در شبکه کنترل قابل مشاهده باشد، باید از طریق اتصال فیبر نوری یا مسی  IP-Link به یک Fieldbus Box (Coupler) متصل شود.

راهنمای مهندسی و نصب

• آب‌بندی و درجه حفاظت IP: برای حفظ درجه حفاظت  IP67 ، اطمینان حاصل کنید که کانکتور D-sub ‏25 پین به یک هود صنعتی آب‌بندی‌شده مجهز باشد. تمام سوکت‌های برق M8 استفاده‌نشده باید با درپوش‌های محافظ مناسب پوشانده شوند تا از نفوذ رطوبت و گردوغبار جلوگیری شود.

• برنامه‌ریزی محدودیت جریان: اگرچه هر کانال می‌تواند 0.5 A را تحمل کند، جریان کل ماژول نباید از  4 A بیشتر شود. هنگام طراحی توزیع بار، اطمینان حاصل کنید که روشن‌شدن هم‌زمان هر 16 کانال از این حد حرارتی 4 A فراتر نرود تا از گرمای بیش از حد داخلی جلوگیری شود.

• نصب مکانیکی: محفظه دارای دو سوراخ  3.5 mm برای پیچ‌های نصب M3 است. ماژول را روی سطحی صاف و مقاوم در برابر ارتعاش نصب کنید. جنس پلی‌آمید PA6 در برابر مواد شیمیایی مقاومت بالایی دارد، اما برای جلوگیری از ایجاد ترک‌های ناشی از تنش در پلاستیک، پیچ‌های نصب را بیش از حد سفت نکنید.

مزایای مهندسی

 IE2808 گزینه‌ای ممتاز برای گسترش I/O «روی ماشین» است. عرض کم  30 mm و طراحی کم‌ارتفاع آن امکان نصب درون قاب‌های ماشین را فراهم می‌کند؛ جایی که بلوک‌های استاندارد I/O جا نمی‌گیرند.  ایزولاسیون الکتریکی بین ولتاژ کنترل و فیلدباس (از طریق IP-Link) تضمین می‌کند که نویز الکتریکی ناشی از عملگرهای میدانی پرتوان، در ارتباط کنترلر اصلی اختلال ایجاد نکند. IE2808 با مقاومت بالا در برابر ارتعاش و شوک (مطابق با  EN 60068-2-6/27) برای شرایط فیزیکی تولید صنعتی شبانه‌روزی ساخته شده است و راهکاری قابل‌اعتماد و متراکم برای خروجی ارائه می‌دهد که زمان کارکرد ماشین را به حداکثر می‌رساند.
